Добрий день моїм читачам.З разу кажу що буде багато літер так щокомусь цікаво дочитає до кінця.
Є багато схем реалізації доводчика стекол на наше авто.< Вивчивши багато варіантів було вирішено підживлюватися прямо в блокуправління водійських дверей.
Берем 8шт діодів на 1 ампер.У мене благо справа їх навалом так якпрацюю установником охоронних систем. Кожному старлайні їх дають по4 шт і не кожен раз вони потрібні=)))

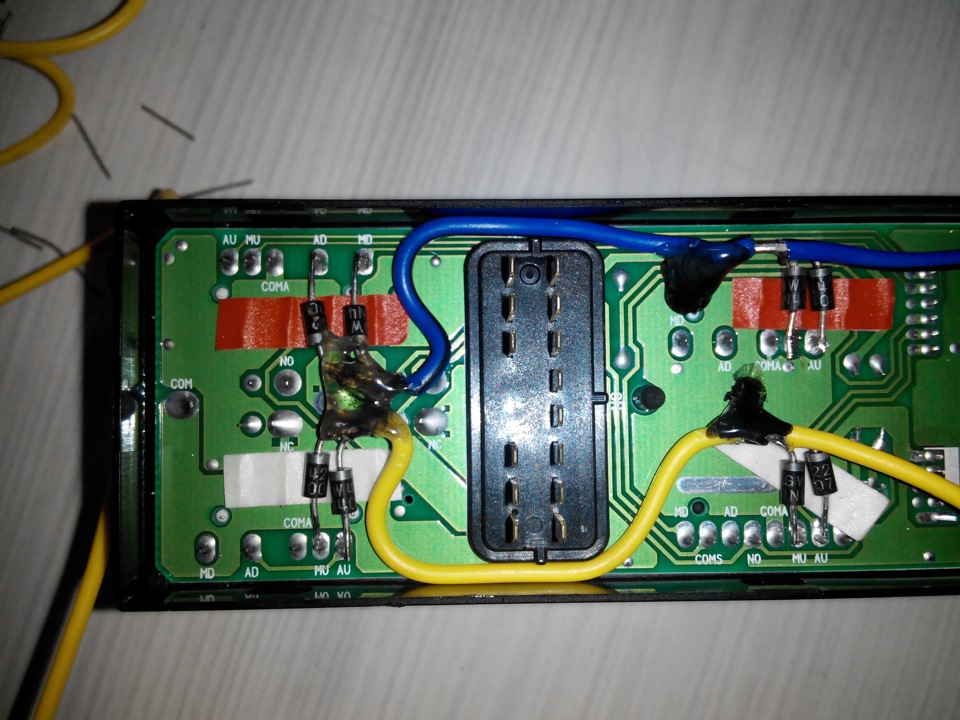

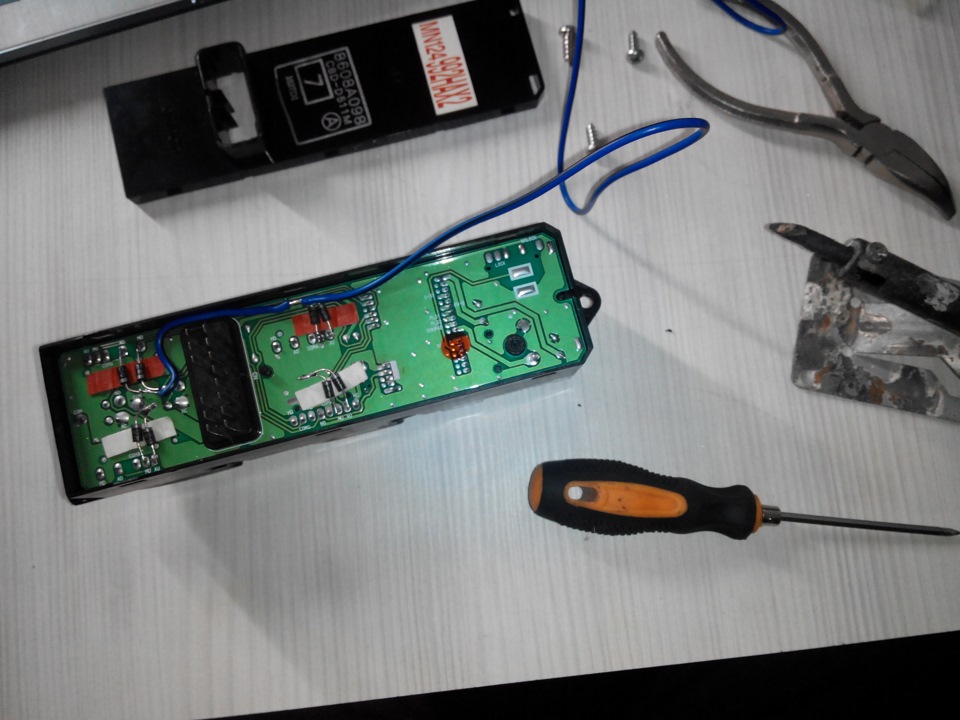

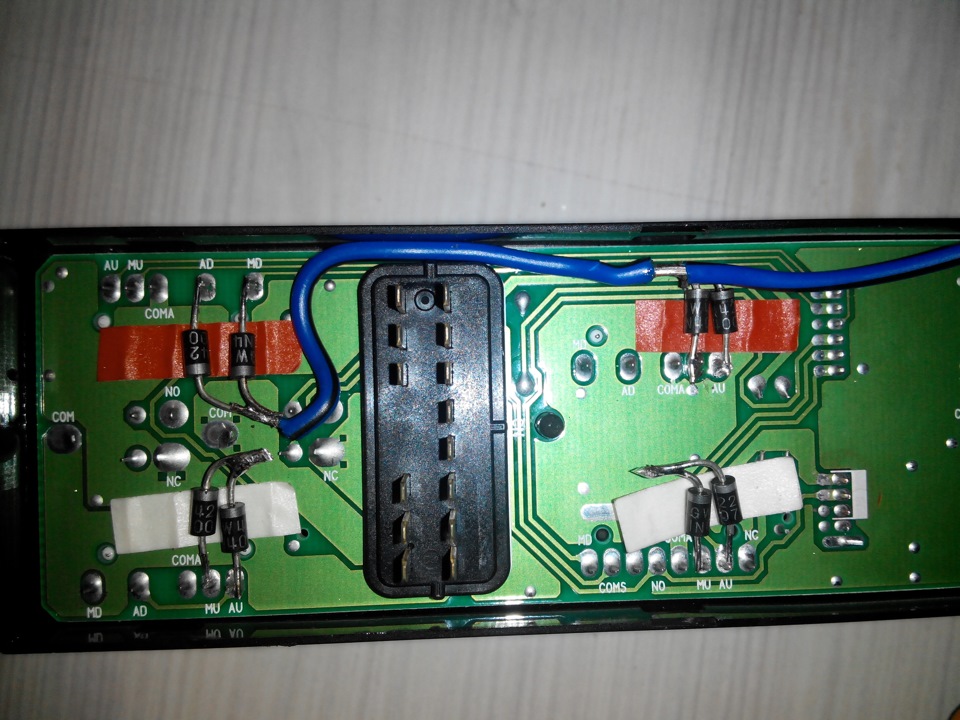

паяємо їх до контактів на платі як показано нижче на фото.
потім паралелімо сторони праву та ліву та виводимо на кожний біксвій провід.
І так ми отримали проводи управління скло підйомниками програмно (за масою).
Це означає що якщо подати короткочасно масу на ці дроти (жовтий тасиній)
скла почнуть підніматися АЛЕ Є ОДНО АЛЕ!
Наш блок ETACS відключає живлення через 30 сек після відключеннязапалення (безсоромний)
< Витративши годинку часу на роздуми було прийнято рішеннятак як у мене канал ch2-ch4 вже задіяні на ввічливе підсвічуваннядзеркал (15 сек на закриття і 20 сек на відкриття)
залишався канал ch3 на якому можна тільки подавати масу або + на 1сек. А нам більше і не потрібно. Який принцип роботи. У нас цечорно білий провід на колодці замку запалювання. В цей моментзапускається таймер на блоці ETACS і ЕСП працюють. br> і склазакриваються. (правда все відразу. Разом. Безсоромність.навантаження дають) Не страшно (акумулятор новий=)))
У чому мені сподобалася така ідея це те, що можна керувати скломнезалежно від охорони авто чи ні!
за схемою підключення нам необхідне одне 4-х контактне реле.
паяльник (можна і на скрутки)
голова
дві руки= )
контакти реле 86 і 87 припаюємо на + постійний (я брав із замкузапалювання) (білий товстий провід)
контакт 30 ми паяємо на (запалювання 2 чорно білий провід)
а ось на 85 контакт ми паяємо два дроти - один провід це приходитьмаса від додаткового каналу сигналізації
-другий йде на дроти управління блоком водійських дверей.
обидва дроти на контакт 85.
і результат дивимося на відео.
там чітко видно як на панелі приладів на 1 сек включаєтьсязапалення 2.
а потім закривається скло.
на мою думку дуже зручно, що склом можна керувати не від постановкина охорону, а окремо. (часто залишаю машину в гаражі на охороні звідкритим склом. (особливо після хімчистки).
якщо що не зрозуміло запитуйте відповісти на будь-які питання.
спасибі.
Шоб ви були здорові=)< br>
