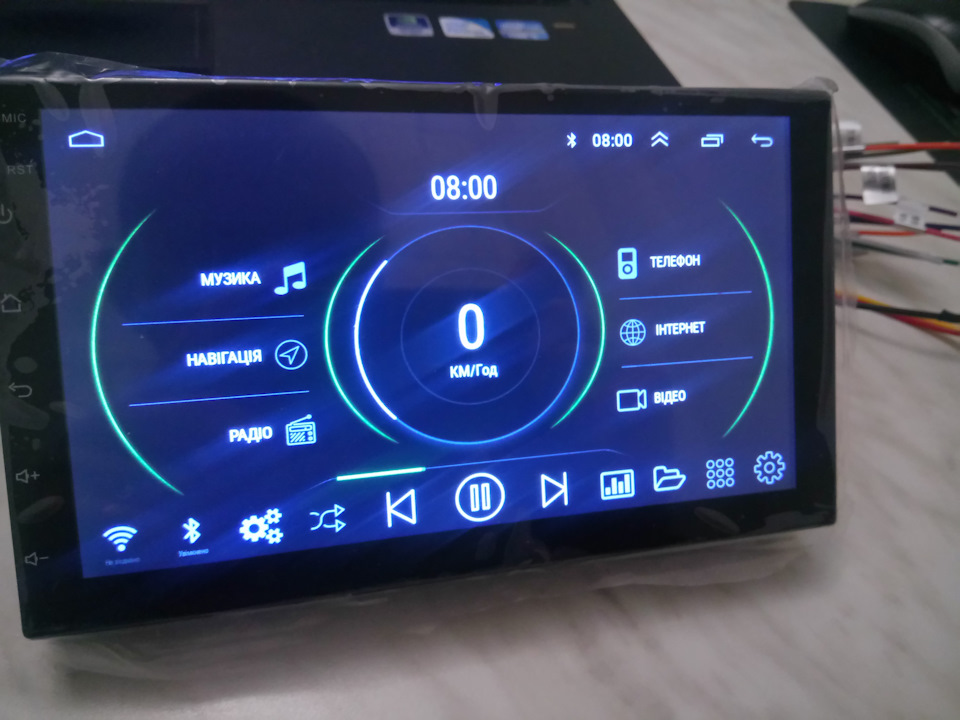

Розкажу історію як я до цього готувався:Для початку вирішив купитимагнітолу 2 Din на android, ціна була хороша та й за відгуками самапарат непоганий.
Замовив сам апарат у Китаї і десь за місяць воно мені прийшло.
Посилання де купував
Ціна питання — 1528 грн./61 $
Про підключення мультикерма від OVB до даної магнітоли ярозповім наприкінці
За основними характеристиками магнітола має:
1. Вбудований модуль Bluetooth 4.0 для дзвінків через гучнийзв'язок (телефонна книга завантажується в сам апарат)

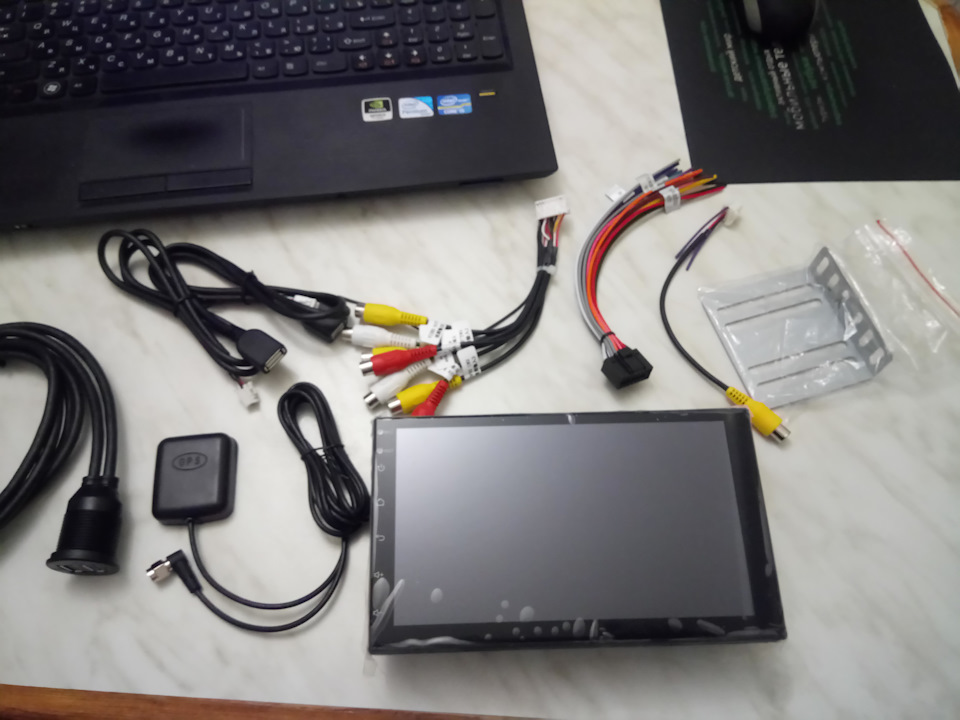

2. Вбудований GPS для навігації (у комплекті йде gps приймач)
3. Вбудований Wi-Fi для підключення до інтернету (можна під'їхатидо місця де лунає безкоштовно, або роздавати самому через мобільнийтелефон)
4. Дисплей 7" з розширенням 1024 * 600
5. Подвійний вхід USB
6. Вбудований AM/FM приймач
7. Вихідна потужність:4*45W< br/>
8. Підтримувані формати відео:MKV/RMVB/AVI/MP4/MDV і т.Д.
Аудіо :APE/FLAC/WAV/MP3/WMA і т.Д.< br/>
Ну і багато іншого так як це андроїд, можна закачувати івстановлювати багато цікавих і потрібних програм. Мені діставсявстановлений Android 8.1 GO
на верхніх фото інтернет та ютуб, тягне все без гальм, на нижніхфото play market — все скачується без проблем та перегляд фільму —є можливість перемотування

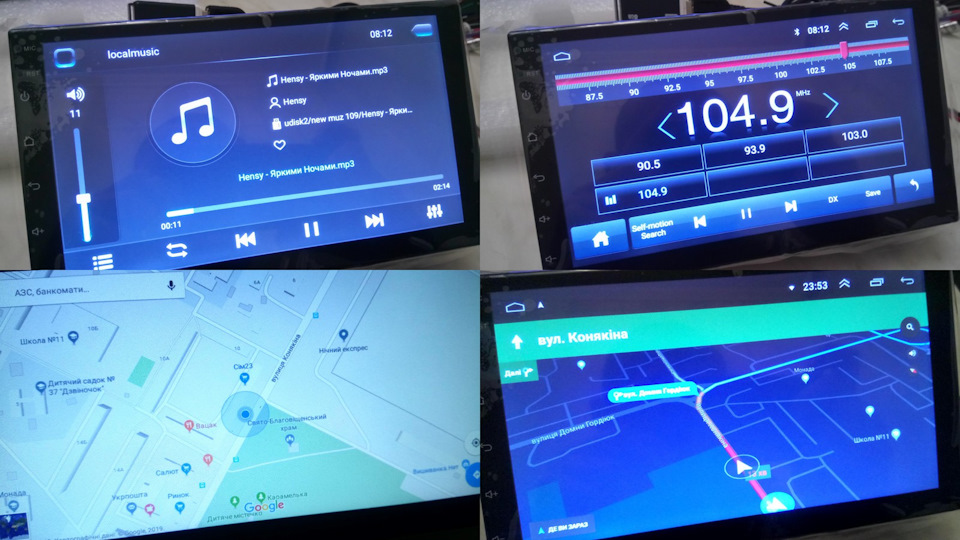

на верхніх фото стандартний аудіо плеєр та фм програвач, нижні фото- встановлений навігатор navitel з картою моєї країни, який будепрацювати в оф-лайн режимі

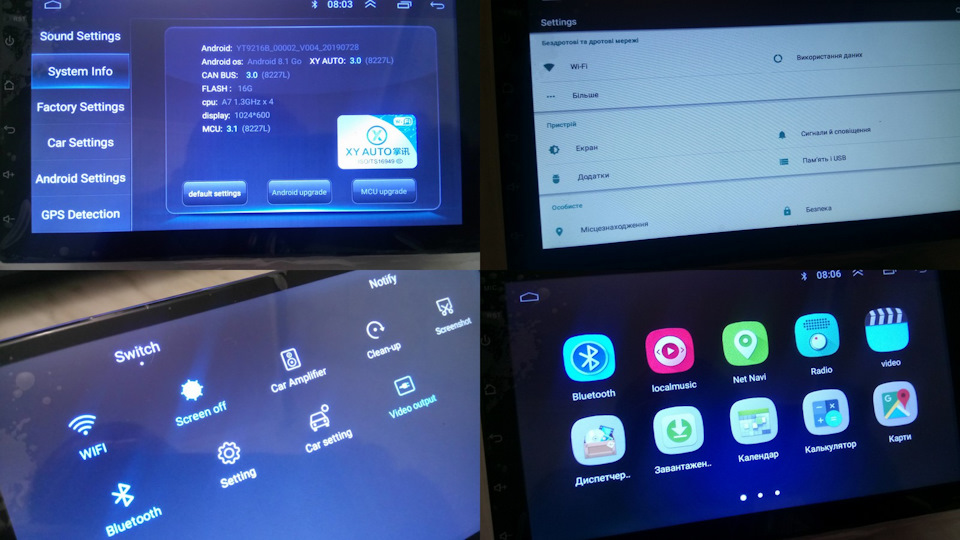

всередині звичний нам андроїд як на телефоні але трохи урізаний
Так як магнітола має 2 виходи USB, довго думав де їх розмістити щоббуло зручно і не колгоспно, варіант був у бардачок закинути, алетут посидівши на китайських сайтах знайшов відмінне рішення.Подовжувач USB з двома виходами і кріпленням під отвір накорпус.
Один вихід буде використовуватися для флешки з музикою, другий длявідеофайлів (кіно, кліпи .)
USB 3.0, довжину я обрав 1 метр
Посилання де купував
Ціна питання - 199 грн./8 $
Цей перехідник я поставлю швидше за все на місце прикурювача (зараз там у мене зарядка) — на фото нижче.
тут буде місце для флешок з медіафайлами, зручно все під рукою.Також цікавою фішкою магнітоли є вибір логотип автомобіля, прикожному запуску перед появою завантаження. Андроїда з'являєтьсяобраний нами логотип авто. CarWebGuru Launcher, скачати можна зплей маркету.
Так як даний апарт підтримує і має вихід на задню камеру- вирішивкупити собі номерну рамку з камерою заднього виду
Ціна питання 360 грн./15$
По підключенню:
У комплекті йде довгий кабель для протягування по салону. Намагнітолі є окремий вихід тюльпан, і в джгуті проводів знаходитьсяпровід під назвою "REVERS", ще він може називатися "back" - нанього кидаємо плюс від задніх ліхтарів, щоб магнітола включалаекран для паркування.<
Як правильно підключати я показав на наступних 2-х фото.
Так як не хочеться поратися з купою дротів і робити багатоскручування, я замовив собі перехідник — роз'єм для магнітолиKenwood ACV 457001
Посилання на товар
Ціна питання 131 грн./5, 2$
З ним ще не розбирався але думаю основні функції працюватимуть ну адалі доведеться пограти з фішками, десь забрати десь додати…
З харчування теж є нюанси, які треба обміркувати. Магнітолавключається лише якщо жовтий провід кинути на "+", я так розуміювін підключатися на замок запалювання. Але мене це не влаштовує, бохочеться слухати музику без ключа в запаленні. Ще магнітолу неможна вимкнути вручну, вона переходить у сплячий режим з датою наекарн (або я ще не розібрався можливо їсти функція щоб вонавимикалася з кнопки примусово) Хтось скаже поставити кнопку врозрив жовтого дроти — та рішення але якось воно не дуже меніподобається
Знайшов одне рішення, яке мені може підійти, прочитав на форумі —далі дослівно:
< /p>
Для магнітол з підвищеним споживанням є просте рішення, провідживлення пам'яті вішаємо до постійного +12В, силовий вішаємо донього ж через реле. Управління реле беремо від сигналки, в паралельреле блокування. Сигналка включена - магнітола знеструмлена, вимкнена - слухайте на здоров'я. Ще є час подумати як правильнопідключити живлення…
Ну і найголовніше це підключення мультикерма
<
Для цього було куплено на розбиранні мультируль, і шлейфмультируля.
Мультируль був трохи не свіжий (стертий і мав глибокий невеликийпоріз) — 200 грн./8$
Шлейф мультируля — 200 грн./8$
Руль я планую повністю перетягнути, і не один а нести людям які цимзаймаються професійно, хочу в шкіру з перфорацією (правда я ще покищо ціни навіть не уявляю за цю роботу) Ну а далі кілька вечорів імені вдалося розібратися з провдкой і підключити і налаштувати йогоз даною магнітолою. >
За підключенням:
У нас є фішка яка йде з керма на 4 піна.
1. Синьо-червоний з керма — на провід магнітоли "KEY1" (щепишуть що можна з'єднати два дроти "KEY1" і "KEY2" разом, але я цене робив)
2. Коричневий з керма - на масу GND
3. Сірий з керма — це підсвічування кнопок, кидаємо його на+ від габаритів, наприклад, хто як хоче, щоб вони запалювалися.
4. Коричневий з білим з керма - це сигнал.
начебто все правильно описав)
Далі включаємо магнітолу і заходимо в налаштування "SteerlingLearm" - програмування/запам'ятовування кнопок керма. (на фотонижче)
Далі вибираємо кнопку яку хочемо запрограмувати і натискаємовідповідну кнопку на кермі/
Про вдалу операцію нам показує пташка на вибраній кнопці і написSetup success! Ура все працює, без адаптерів дорогих які стоятьмайже як магнітола, без перепаювання резисторів кнопок іт.Д.
Лівий бік кнопок :
— дві верхні перемикання треків вперед назад
— одна нижня кнопка зі стрілкою — взяти/прийняти дзвінок
Правий бік кнопок :
— дві верхні перемикання гучності "+" "-"
— одна нижня кнопка з колом - відхилити/завершити дзвінок Ну от іначебто все про що хотів сказати думаю буде корисно. Все це працюєу зв'язці на столі будинку, далі довгий етап впровадження вавто.
PS Як я це все бачу в авто, спробував нашвидкуруч накидати (на фотонижче) Для цього візьму частину панелі під магнітолу (щоб своєю непсувати), поставлю перехідну рамку 2 DIN, все навколо замажускловолокном, виведу врівень з корпусом, і пофарбую - як я церобитиму і чи сам - поки не знаю.
< /p>
Ах та забув про підстаканник, приблизно я розумію що знизу підмагнітолою буде вільне місце, яке я не хочу залишати порожнім ізакривати теж, подумую один варіант із установкою тудипідстаканника (як на фото нижче), якщо він підійде туди зарозмірами. Такі підсклянники ставилися на Vw Jetta, VW гольф, бачивтакий і на Q5 в задньому підлокітнику.
Є варіант купити новий у Китаї, ціна питання 23 $, ну чи шукати нарозбірках. Далі буде…
"все навколо замажу скловолокном, виведу врівень з корпусом, іпофарбую — як я це робитиму і чи сам — поки не знаю. Що знизу підмагнітолою буде вільне місце, яке я не хочу залишати порожнім ізакривати теж, подумую один варіант із встановленням тудипідсклянника (як на фото нижче), якщо він підійде туди зарозмірами.
< p>
Такі підстаканники ставилися на Vw Jetta, VW гольф, бачив такий іна Q5 в задньому підлокітнику. Є варіант купити новий у Китаї, цінапитання 23 $, ну чи шукати на розбірках.
ну тепер точно все, далі буде…
"все навколо замажу скловолокном, виведу врівень з корпусом, іпофарбую — як я це робитиму і чи сам — поки не знаю. Що знизу підмагнітолою буде вільне місце, яке я не хочу залишати порожнім ізакривати теж, подумую один варіант із встановленням тудипідсклянника (як на фото нижче), якщо він підійде туди зарозмірами.
< p>
Такі підстаканники ставилися на Vw Jetta, VW гольф, бачив такий іна Q5 в задньому підлокітнику. Є варіант купити новий у Китаї, цінапитання 23 $, ну чи шукати на розбірках.
ну тепер точно все, далі буде…
