Підключення реєстратора

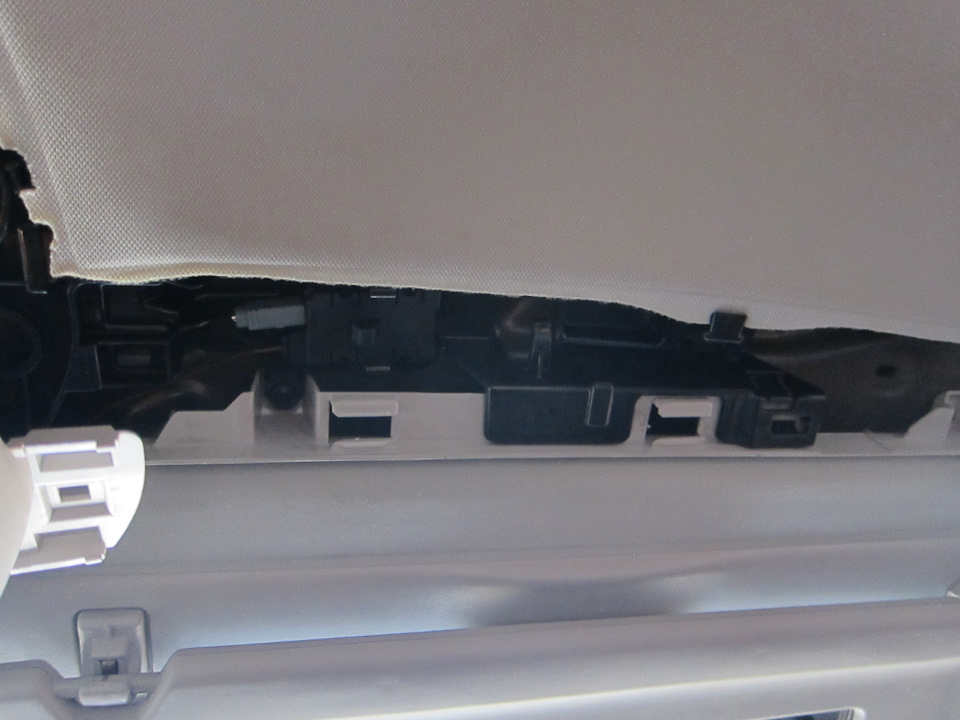

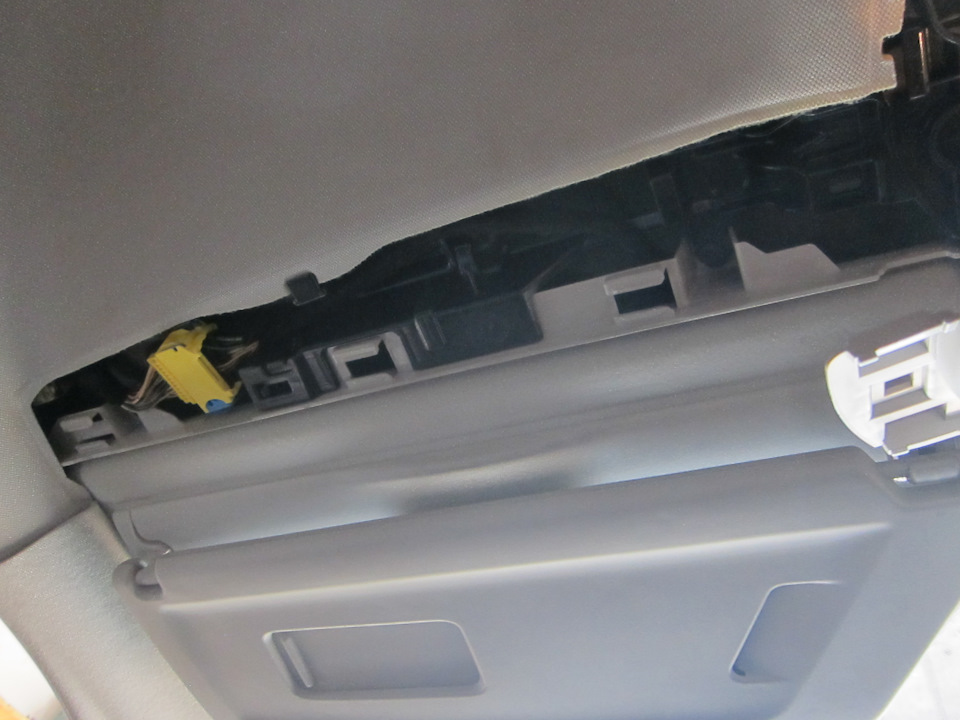

Не люблю проводів, що бовтаються в салоні. Тому ел. Харчування длявідеореєстратора вирішив взяти з плафона освітлення салону. Унагоді набір китайський для розбирання салону. На початкузнімаються ліва і права верхні боковини. Відгинаються біляцентрального плафона вниз (акуратно) і стягується до плафона.Нафото біля пальця, і навпаки

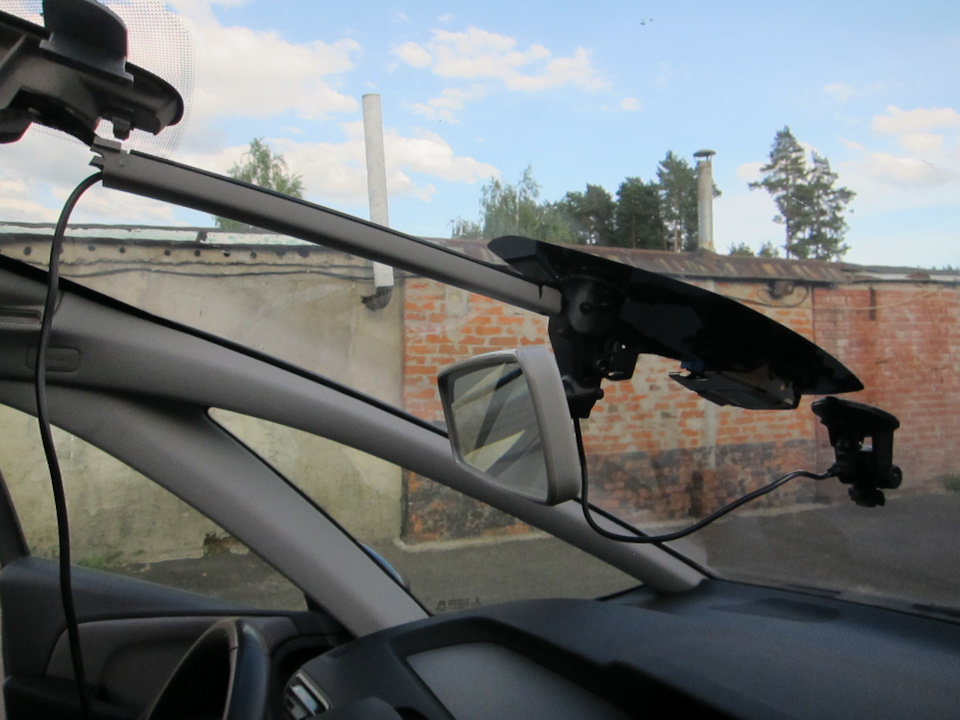

Ел. Тримачі дзеркал, до речі біля дитячого дзеркала місце дляустановки транспондера, там сигнал проходить.Особисто в Білорусіїперевіряв приладом, перед установкою, так би мовити "зуб даю".Протягуємо провід до реєстратора.

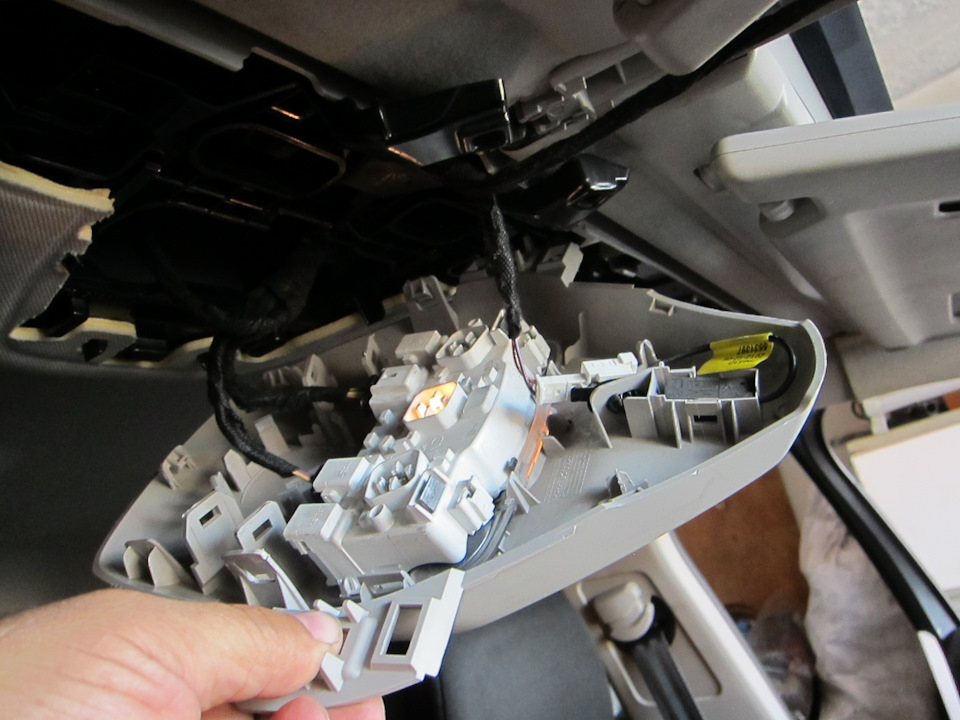

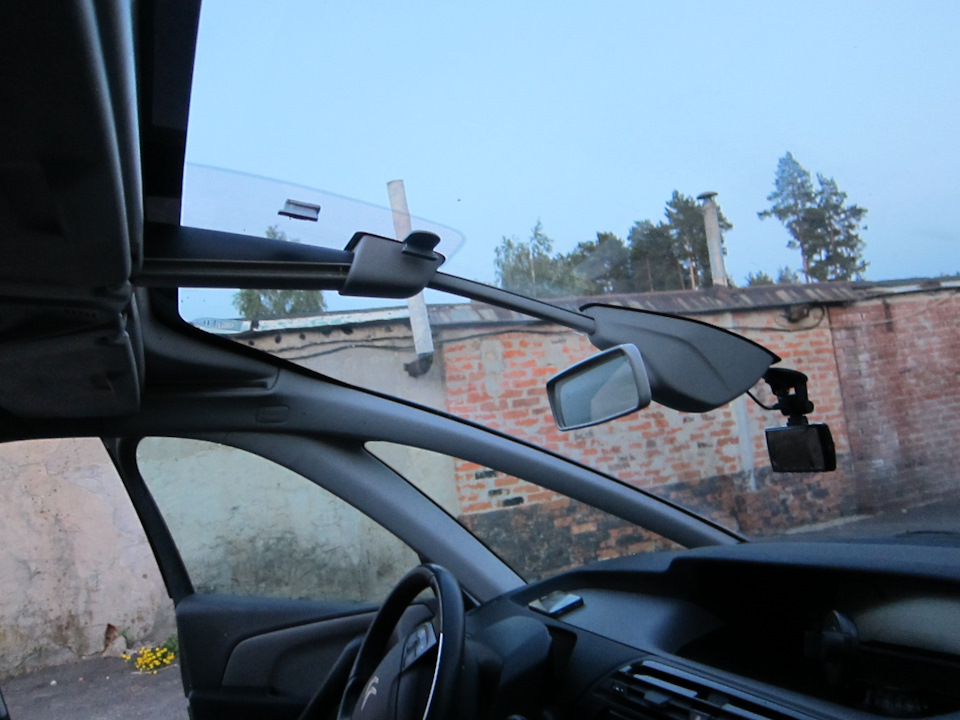

Обмотавши провід тканинною ізолентою, розібравши адаптер, перепоявши дроти, підключився до силового роз'єму, забувсфотографувати, бо вечірало, поспішав. Зібравши все в купурезультат от. Включається при включенні харчування, якщо кому будецікаво, доведеться розібрати, і подивитися до яких (за кольором)Проводам припаяв адептер живлення реєстратора. Просто при роботіпродзвонив дроти, перевірив коли подається харчування і все. Схемине дивився.
Коментарі6
Як знімається кришка дитячого дзеркала?
Млинець найголовніше і не сказав, до якого роз'єму то підключення робити?
лівий на фото роз'єм, рожевий на кшталт +, а коричневий маса (тепер точно не пам'ятаю, якщо треба можу зняти і перевірити точно)
Було б чудово, якраз зараз починаю пайку. Зелено-жовтий мінус Білий плюс. Ось тільки нюанс один. Чомусь радіо починає погано ловити, сигнал на половину падає шипіти починається. І до датчика дощу теж саме
Плюс білий, радіо в порядку, залежить скоріше від блоку живлення (12-5В). Датчик дощу спрацьовує нормально. Тільки, що перевірив. На вулиці дощ
Зрозуміло, дякую! Зараз зроблю.
