Знайшов у себе схеми підключення тиску масла і вольтметра.
Як доповнення до попереднього запису…
Викладаю для тих хто хоче зробити все по феншую :)))

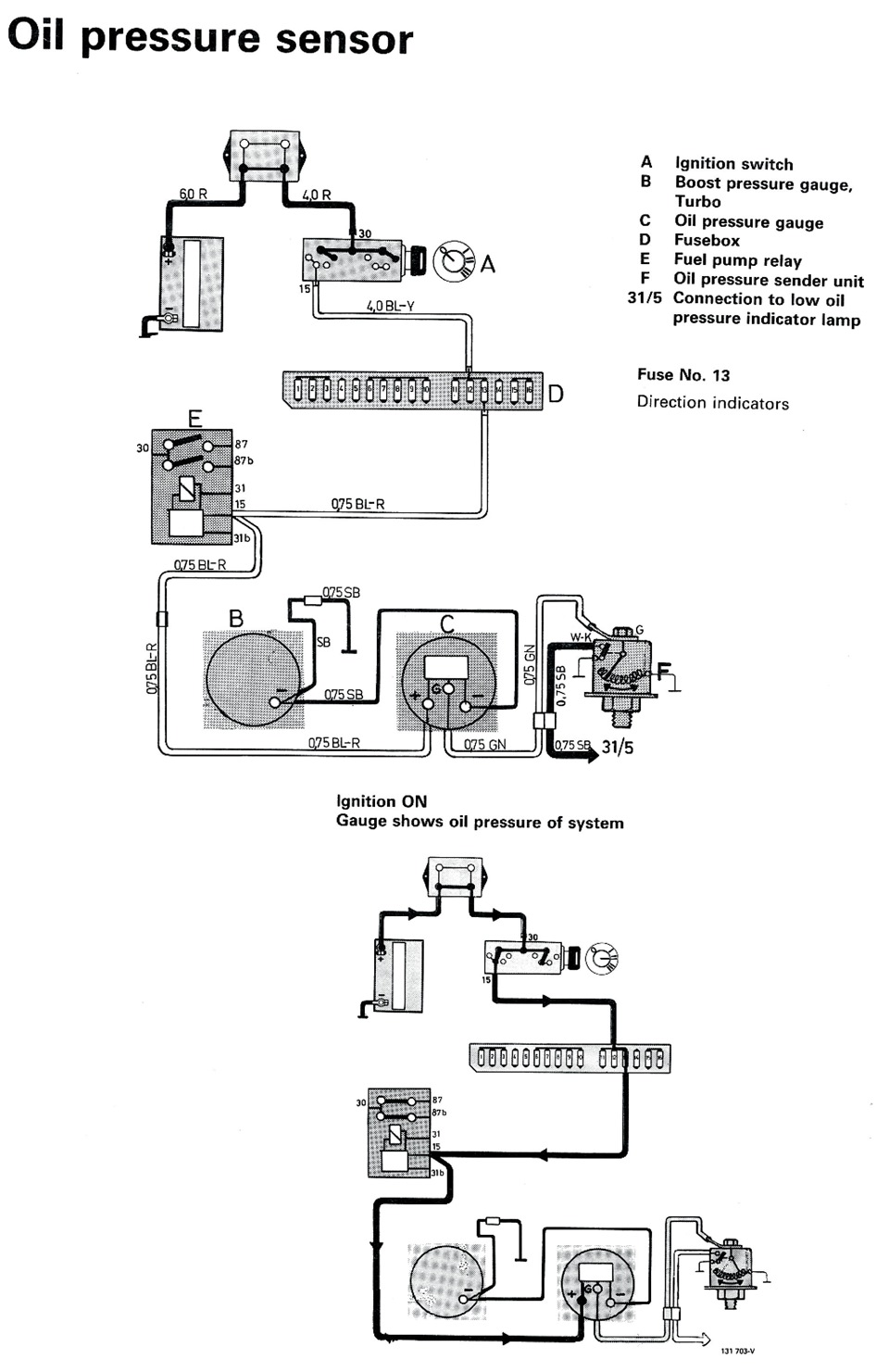

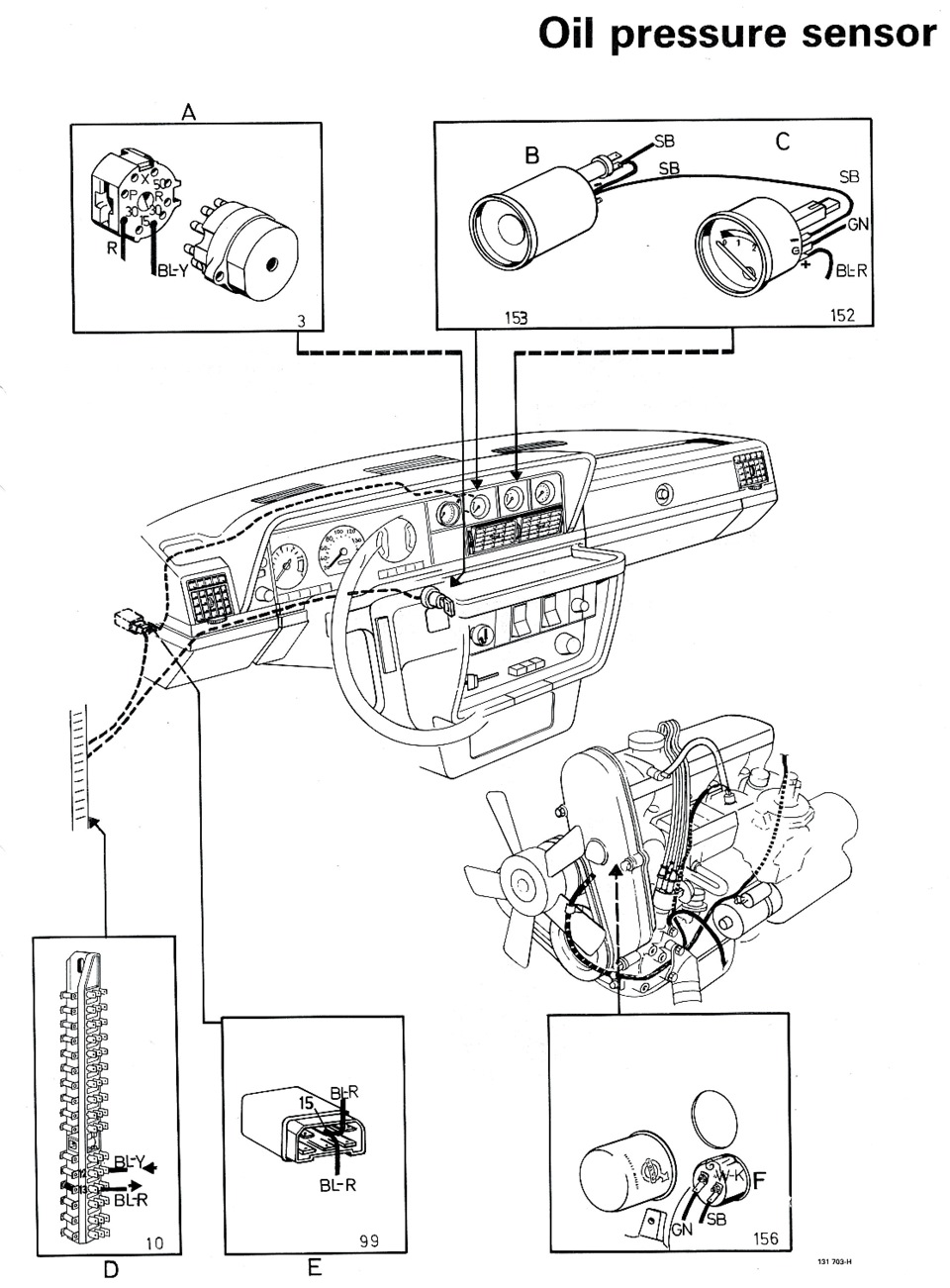

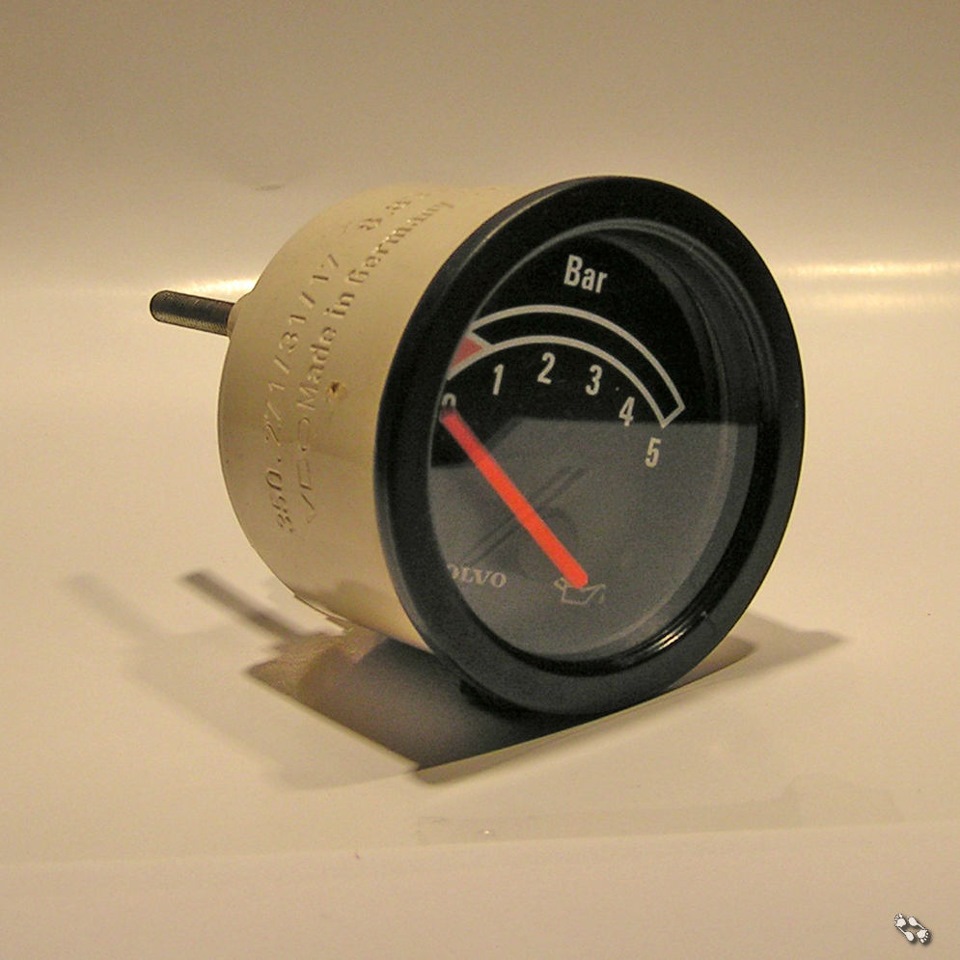

тиск масла для вольво 240 VDO

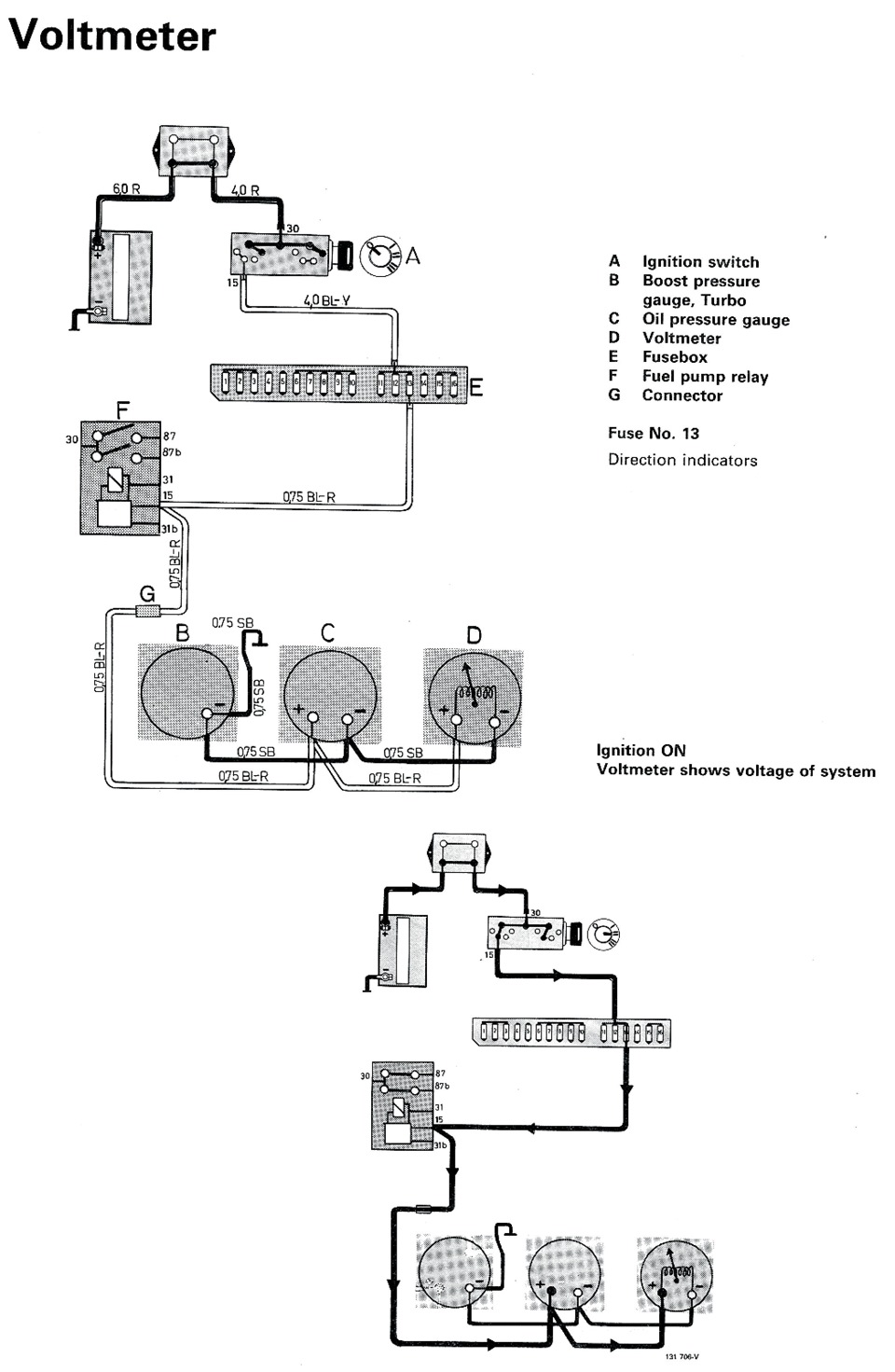

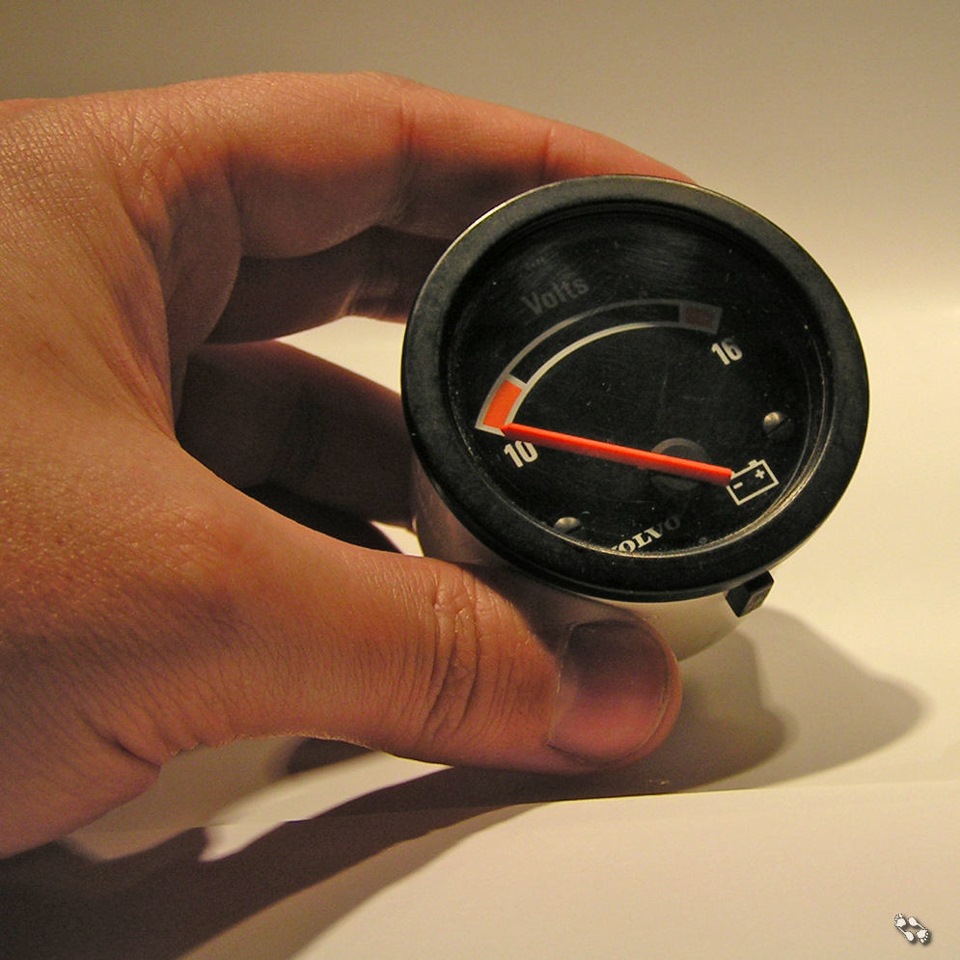

вольтметр для вольво 240 VDO
Запчастини на фото:GN315Запчастини на фото:153152Запчастини нафото:SB075, 060008
Коментарі12
а схеми підключення тахометра не знайдеться випадково?
Треба шукати, може й є, у понеділок гляну, якщо час буде…
заодно перегляньте схему підключення датчика на 52 мм рівень палива.
OK)))
Перерив усі книженції, що в мене є, ні по тахі, ні по датчику... нічого не знайшов. Соррі.
дякую.
Юр це схема для 2.3 редблока)))))мотор на картинки явно не 6 котловий диза бензинка)))) це для б230фт )))))
Пофіг, принцип для дизеля застосуємо )))
НУ ТАК)))))
У мене в PDF є оригінальні схеми підключення цих приладів, вони трохи інші.
)Значить у нас різні вольво )))))
Ти краще попередній мій пост глянь, я там гундошу на відео як у колгоспі датчики підключити )))
