ГРМ DOHC 2.0

Не всі пункти мені потрібні були, тому що у мене немає трамблера іне потрібно було знімати генератор.

Привід газорозподільного механізму

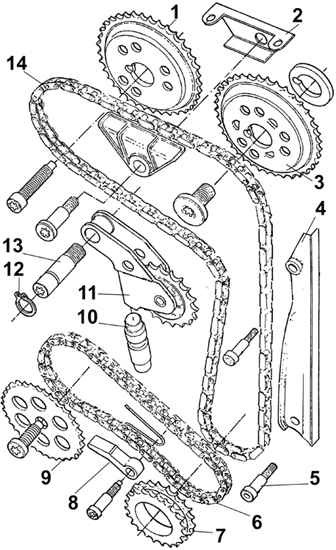

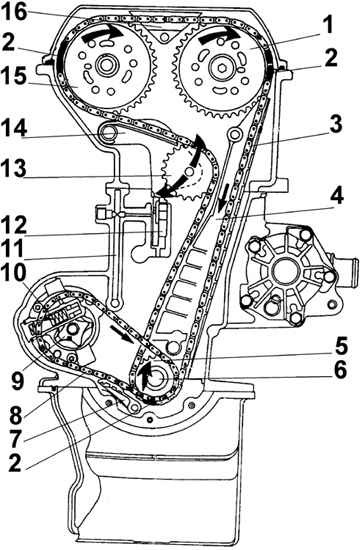

1 – зірочка розподільного валу, що управляє впускними клапанами, 2– верхня напрямна ланцюга, 3 – зірочка розподільного валу, щоуправляє випускними клапанами, 4 – бічний заспокійник ланцюга, 5 –болт кріплення бічного заспокійника ланцюга, 6 - ланцюг приводумасляного насоса, 7 - провідна зірочка, 8 - натягувач ланцюгаприводу масляного насоса, 9 - зірочка масляного насоса, 10 -гідравлічний штовхач натягувача ланцюга, 11 - натягувач ланцюгаприводу кільце, 13 – осьовий болт натягувача ланцюга, 14 – ланцюгприводу газорозподільного механізму випускними клапанами, 2 – мідніелементи установки на бічній поверхні ланцюга, 3 – ланцюг приводугазорозподільного механізму, 4 – бічний заспокійник ланцюга, 6 –провідна зірочка, 5 – колінчастий вал, 7 – натягувач ланцюгаприводу масляного насоса, 8 – ланцюг приводу масляного насоса, 9 -ротор масляного насоса, 10 - редукційний клапан, 11 - канал подачімасла до гідравлічного штовхача натягувача ланцюга, 12 -гідравлічний штовхач натягувача ланцюга, 13 - зірочка натягувачаланцюга, 14 - важіль натягувача ланцюга, 15 - зірок клапанами, 16 –верхня напрямна ланцюга

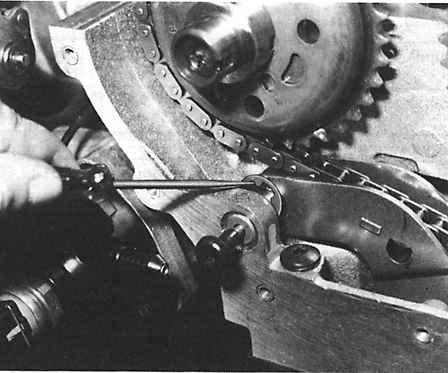

Зняття осі натяжного пристрою приводного ланцюга системигазорозподілу двигуна DOHC
Зняття стопорного кільця
Вилучення осі натяжного пристрою

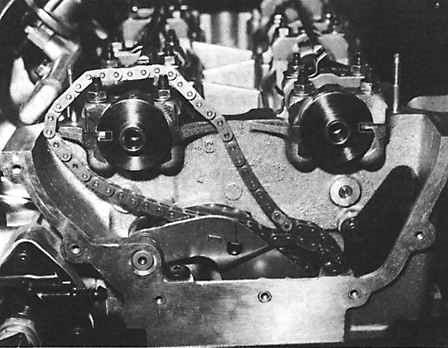

Установка газорозподілу двигуна DOHC
Установчі пази розподільчих валів повинні бути спрямовані в різністорони
Установчі знаки зірочки колінчастого валу та обмежена ланкаприводного ланцюга

ПОРЯДОК ВИКОНАННЯ:
1. Зняти провід маси з акумулятора.
2. Зняти клиновий ремінь приводу генератора та насоса рідини, щоохолоджує.
3. Зняти повітряний фільтр.
4. На автомобілях із системою упорскування палива знятиповітропровід, що з'єднує повітряний фільтр із корпусом дросельноїзаслінки.
5. Зняти високовольтні дроти зі свічок запалювання та викрутитисвічки.
6. Зняти кришку розподільника запалювання разом із високовольтнимипроводами.
7. Від'єднати шланг вентиляції картера двигуна від сапуна кришкиголовки блоку циліндрів.
8. Від'єднати трос педалі акселератора.У двигуні з карбюраторомвідгвинтити трос дросельної заслінки разом з тримачем, а у двигуніз упорскуванням палива від'єднати тягу від корпусу дросельноїзаслінки після вилучення з боку затиску зі штучного матеріалу.
9. Зняти кришку головки блоку циліндрів.
10. Зняти розподільник запалювання.
11. Зняти верхню кришку газорозподільного механізму.
12. Провернути колінчастий вал у напрямку робочого обертання довстановлення у верхню мертву точку в такті стиснення поршняциліндра 1. Попередження:Колінчастий вал можна повертати накиднимключем за середній болт кріплення зірочки у напрямку його робочогообертання, поки знаки на зірочках розподільчих валів невстановляться на висоті верхньої площини головки блоку циліндрів ів обох розподільних валах будуть направлені назовні.
13. Послабити болт кріплення шківа колінчастого валу. Длявиключення прокручування колінчастого валу при відгвинчуванні шківанеобхідно зафіксувати маховик за зубці зубчастого вінця абовключити п'яту передачу і помічнику натиснути до упору на гальмоножа.
14. Частково відкрутити болт кріплення шківа колінчастого валу івикористовуючи знімач зняти шків. Захоплення знімача повинніупиратися в металеву частину шківа. Не розташовувати захопленнязйомника на гумовій поверхні.
15. Відгвинтити довгий нижній болт кріплення генератора, потімверхній болт і зняти генератор.
16. Відгвинтити центральний болт кріплення механізму натягуприводного ременя і зняти механізм натягу.
17. Відкрутити 11 болтів кріплення та зняти нижню кришкугазорозподільного механізму. Зняти гумове ущільнення.
18. Відгвинтити болт і зняти натягувач ланцюга приводу масляногонасоса.
19. Відгвинтити болт кріплення зірочки на масляному насосі і знятизірочку разом з ланцюгом.
20. Зняти верхню напрямну ланцюга.
21. Відкрутити два болти кріплення нижнього заспокійника ланцюга івитягнути його вгору.
22. Зняти стопорне кільце з осі важеля натягувача ланцюгагазорозподільного механізму та зняти важіль натягувача.
23. Зняти вісь важеля натягувача ланцюга газорозподільногомеханізму, використовуючи болт М6х70 та втулку.
24. Промаркувати зірочки розподільчих валів та зняти їх.
25. Зняти зірочку та сегментну шпонку з колінчастого валу.
26. Витягти ланцюг газорозподільного механізму вгору.
Попередження:
Для уникнення зіткнення поршнів і клапанів, при знятому ланцюгугазорозподільного механізму, не провертати колінчастий валдвигуна.
/>
27. Зняти натягувач ланцюга.
28. Зняти гідравлічний штовхач натягувача ланцюга.
29. Розібрати гідравлічний штовхач натягувача ланцюга та злити знього масло.
30. Залити свіжу моторну олію в корпус гідравлічного штовхачанатягувача ланцюга, і застосовуючи спеціальний пристрій зібратинатягувач ланцюга наступним чином. Встановіть корпус штовхачаотвором вгору. Встановити пристрій на корпус штовхача, причомуконусна частина пристрою повинна бути спрямована вгору. Встановитиплунжер штовхача на пристосування і стиснути складання до слабкогоклацання, при цьому штовхач повинен зафіксуватися в нижньомуположенні. >

Попередження:
На ланцюгу газорозподільного механізму є мідні елементи, яківикористовуються для правильного розташування механізмугазорозподілу при установці ланцюга.
< b> Установка
ПОРЯДОК ВИКОНАННЯ:
1. Перевірити, що колінчастий вал знаходиться в положеннівідповідному встановленні поршня циліндра 1 у верхній мертвій точців такті стиснення, при цьому паз шпонки повинен бути направленийвниз.
2. Опустити ланцюг зверху в кожух, при цьому одиночна мідна ланкаланцюга має знаходитися внизу.
3. Вставити шпонку в паз колінчастого валу.
4. Встановити ланцюг на внутрішню (велику) зірочку, поєднавши прицьому мідну ланку ланцюга з міткою на зірочці.
5. Встановити зірочку на колінчастий вал, поєднавши паз на зірочцізі шпонкою, при цьому мітка на зірочці повинна бути строговнизу.
6. Вставити зверху на місце нижній заспокійник ланцюга тапригвинтити його болтами, різьблення яких покрито засобом, щоперешкоджає відгвинчуванню болтів.
7. Встановити гідравлічний штовхач ланцюга натягувача. Плунжерштовхача повинен бути на рівні корпусу або незначно виступати знього. При значному виступі плунжера або видимому стопорному кільціна плунжері гідравлічний штовхач натягувача ланцюга підлягаєзаміні.
8. Встановити важіль натягувача ланцюга, вісь важеля натягувача тазакріпити його стопорною шайбою.
9. Перевірити та за необхідності встановити розподільні вали увихідне положення. Розподільні вали повинні перебувати в положеннівідповідного встановлення поршня циліндра 1 у верхній мертвій точців такті стиснення, а настановні виступи для зірочок повиннізнаходитися на одній лінії з верхньою кромкою головки блокуциліндрів і спрямовані назовні.
10. Встановити ланцюг на зірочку випускного розподільчого валу, поєднавши мітку на зірочці із серединою ділянки ланцюга між міднимиланками ланцюга.
11. Встановити зірочку на розподільний вал. При цьому мітка назірочці (вказана стрілкою) повинна знаходитися на одній лінії зверхньою кромкою головки блоку циліндрів і бути спрямована назовні12. Пригвинтити болт кріплення зірочки.
13. Встановити ланцюг на зірочку впускного розподільного валу, поєднавши мітку на зірочці з серединою ділянки ланцюга між міднимиланками ланцюга.
14. Встановити зірочку на розподільний вал.
Попередження:
Під час встановлення зірочок приводний ланцюг повинен бутинатягнутий з протилежного боку натяжного пристрою. При цьому міткана зірочці повинна бути на одній лінії з верхньою кромкою головкиблоку циліндрів і бути спрямована назовні.
15. Встановити верхню напрямну ланцюга газорозподільногомеханізму.
16. Провернути колінчастий вал на кілька обертів у напрямкуробочого обертання двигуна.
17. Перевірити положення плунжера гідравлічного штовхача. Якщоплунжер штовхача сильно виступає з корпусу, вдавити його, натиснувши на важіль ланцюга. Якщо плунжер штовхача знаходитьсянижче за рівень верхньої кромки корпусу штовхача, для звільненняплунжера необхідно використовувати спеціальний інструмент, виготовлений з дроту діаметром 2, 5 мм.
18. Обережно підчепити важіль натягувача, потім вставити міжважелем та плунжером інструмент. Вийняти викрутку та звільнитиплунжер, натиснувши на важіль натягувача ланцюга та витягтиінструмент.
19. Провернути колінчастий вал на два обороти у напрямку робочогообертання двигуна і перевірити мітки на зірочках розподільнихвалів, які повинні знаходитися на одній лінії з верхньою кромкоюголовки блоку циліндрів, і спрямовані назовні.
20. Провернути колінчастий вал на один оборот у напрямку робочогообертання двигуна і перевірити мітки на зірочках розподільнихвалів, які повинні знаходитися на одній лінії з верхньою кромкоюголовки блоку циліндрів і спрямовані один до одного.
21. Встановити ланцюг приводу масляного насоса на зірочкуколінчастого валу, потім встановити приводну зірочку разом ізланцюгом на масляний насос.
22. Встановити натягувач ланцюга масляного насоса.
23. Перевірити стан кільця ущільнювача у верхній кришцірозподільного механізму. При необхідності витягти старе кільцеущільнювача і використовуючи трубчасту оправку встановити новекільце робочими кромками, спрямованими до двигуна.
24. Встановити верхню кришку розподільчого механізму з новоюпрокладкою.
25. Встановити кришку головки блоку циліндрів.
26.Перевірити стан кільця ущільнювача в нижній кришці розподільногомеханізму. При необхідності витягти старе кільце ущільнювача і, використовуючи трубчасту оправку, встановити нове кільце робочимикромками, спрямованими до двигуна.
27. Встановити нижню кришку розподільчого механізму з новоюпрокладкою.
28. Встановити на колінчастий вал шків допоміжного ременя тазакріпити його старим болтом, одночасно центруючи нижню кришкурозподільчого механізму, та остаточно затягнути болти кріпленнякришки.
29. Викрутити з шківа старий болт і вкрутити новий, затягнувши йогонеобхідним моментом.
30. Встановити механізм натягу допоміжного ременя, при цьому виступна задній частині механізму натягу повинен увійти у відповіднийотвір у блоці циліндрів двигуна.
31. Встановити генератор.
32. Подальше збирання проводиться в послідовності зворотногорозбирання.
