Замки 2108

Установка замків від 08! ну ось і дістався я до гаража в періодхорошої погоди ... Особливо описувати процес сенсу немає, так яквсе вже давно відомо і всіма описано, розповім просто про своїнюанси …

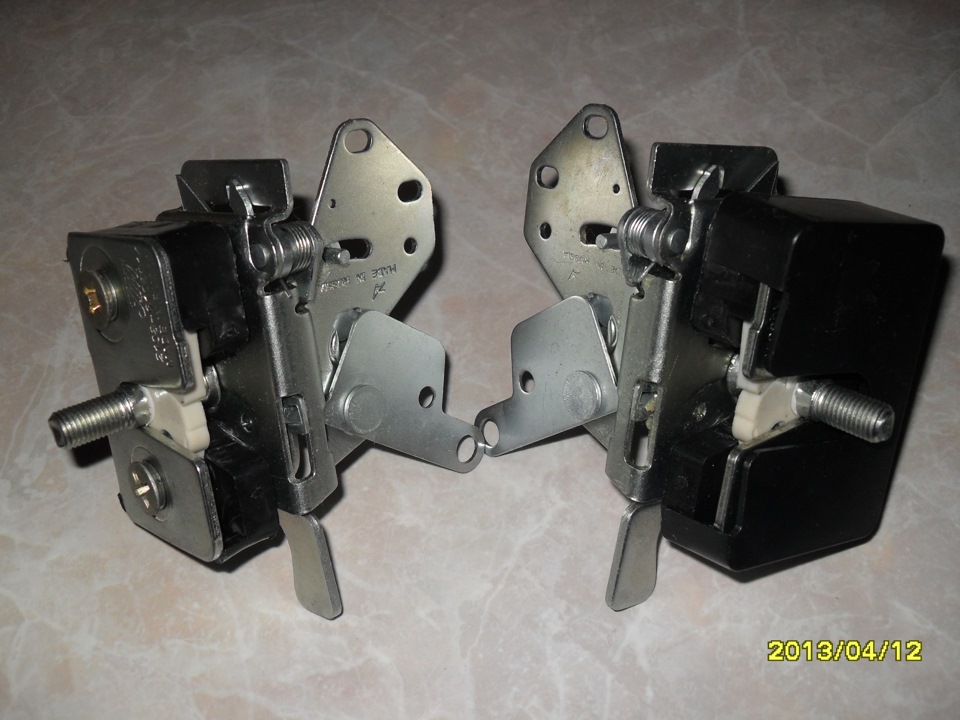

Ось такі замки

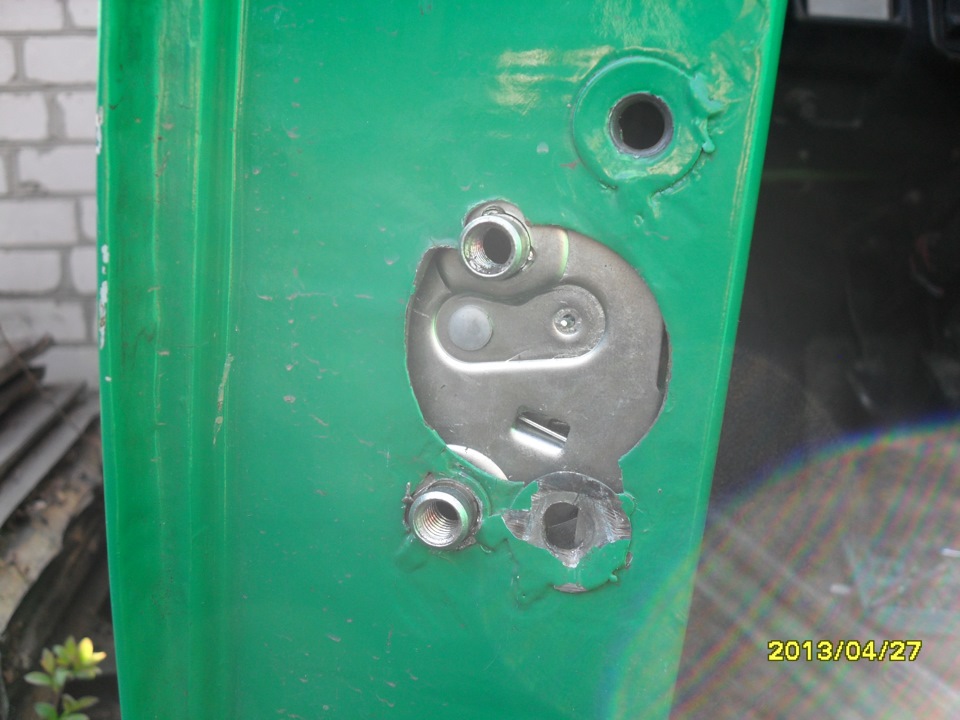

спилювати кут шоколадки, так само кріплення старого замку менежахнуло, хтось дуже добрий приварив шайби… не знаю навіщо і узв'язку з чим це було зроблено, але що є тобто… Далі як у всіх, найкращий друг напилок =)
>

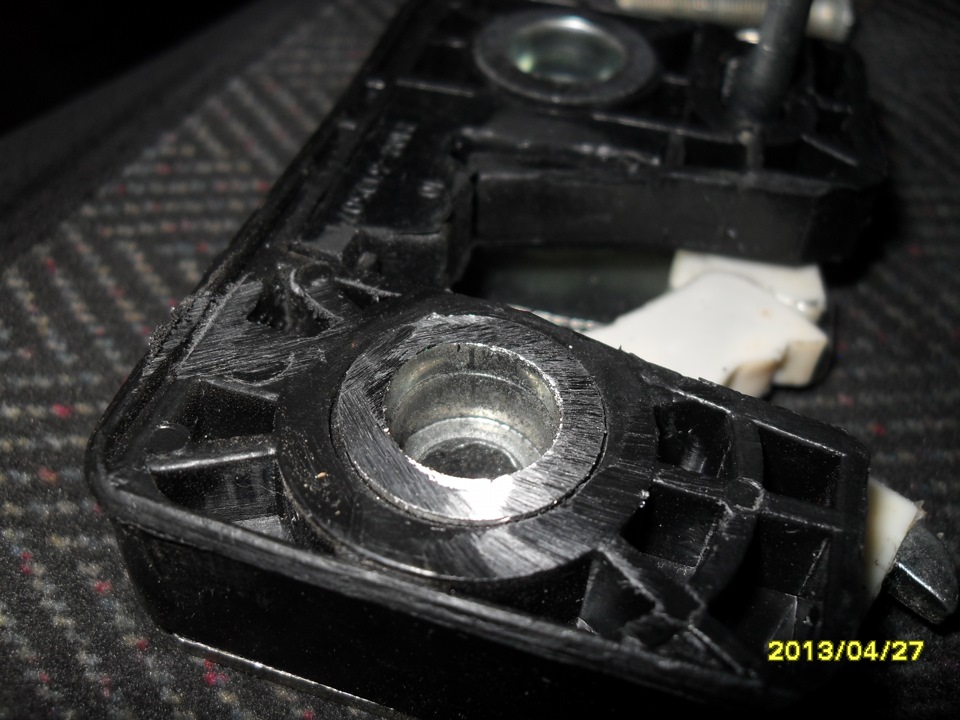

Пилкуєте, Шура, пилкуєте…

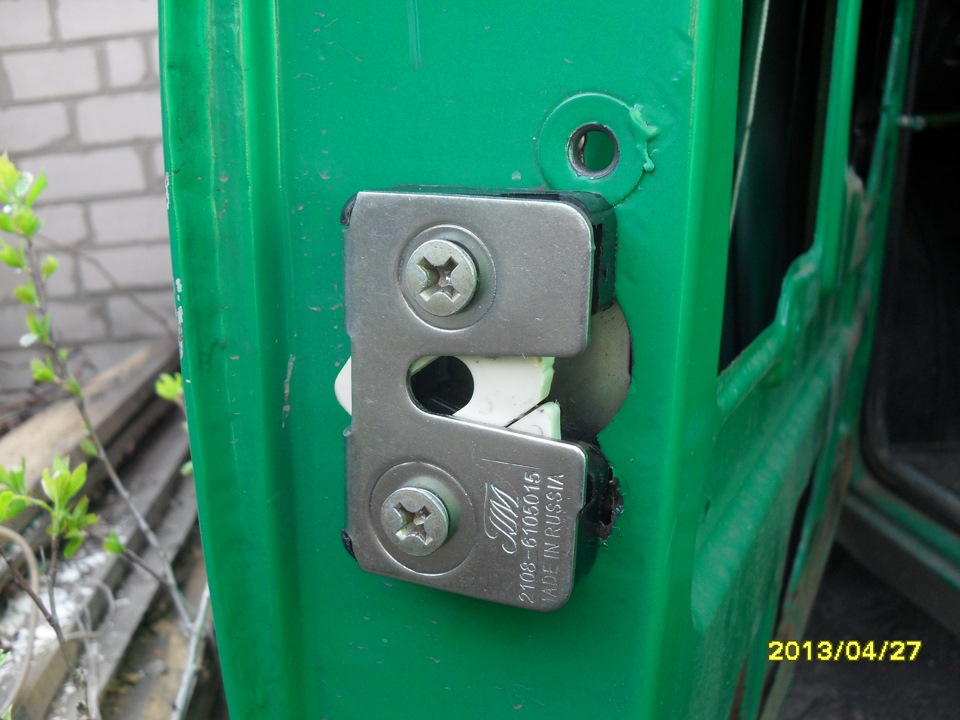

Приміряємо шоколадку

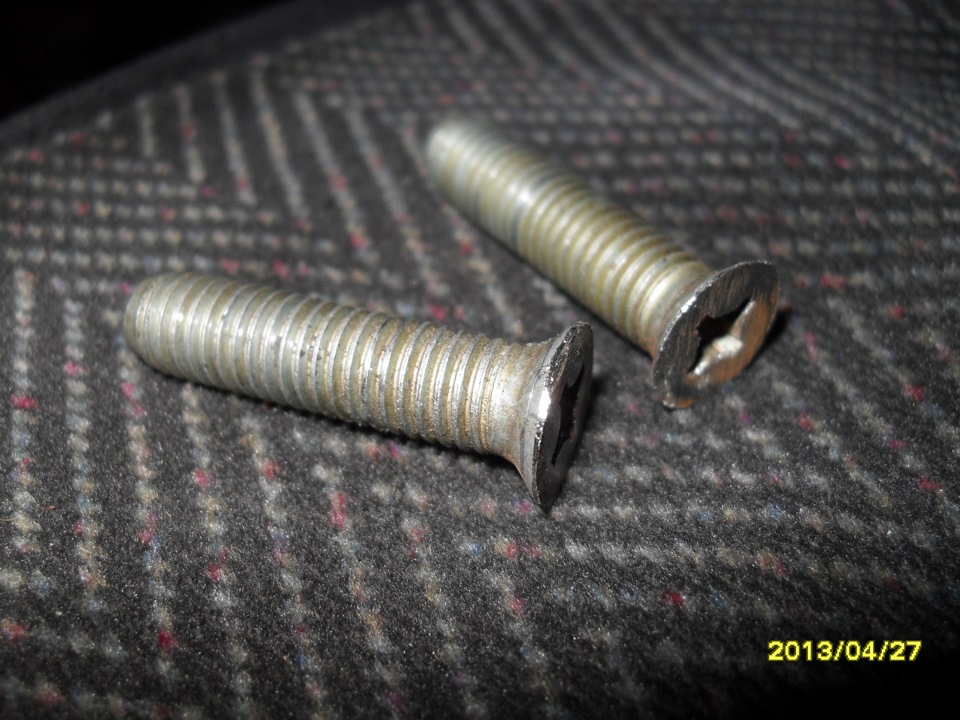

Далі були підточені болти врівень і спиляв виступи на самійшоколадці

але краще купувати відразу під шестигранник що б не сточувати ...Ну і шоколадка, щоб прилягала ближче до дверей Стійку свердлити ненаважився, та і не хотів ... Робитиму пластину для можливостірегулювання, так як двері у мене трохи просіли.
Макет пластини
Приміряв на двері і зрозумів що один болт потрібно сточувати ще! нуі намітив де потрібно поставити болт
Готова пластинка буде вже зовсім іншої форми, обріжу зайве і швидшеза все приварю болт з можливістю одягати на нього гумовий шматочокшланга або ще що придумаю ... Вихідний добігав кінця і все такипросвердлив одну стійку, щоб доїхати додому…
Тимчасове рішення поки не зроблю платівки
Ну нарешті зробив пластину. Варити нічого не став та й нічим =)Просто просвердлив пластину і розсвердлив під капелюшок шурупа М6, болт обрізав з двох боків, просвердлив по центру і нарізаврізьблення… після чого закрутив його на шуруп. Пластик набезшумному болті насилу пережив перегрів під час свердління ілещата, треба якось з іншими болтами щось думати… відкриттязроблено зі спиці від велосипеда, але це не варіант, оскільки вонитонкі, і хід тяги дивіться на фото
замок закритий
підняття ручки та відкриття замку
переробка тяги, кронштейн від ручки замку 2108
трохи розсвердлив стандартний куточок ручки та одяг на вісьручки
тяга від 2108 подовжена
підключив центральний замок
пластина регулювальна

а ось новий варіант пластини

пластина зі знятим пластиковим демпфером
пластина
це приварена до пластини петля від воріт діаметром 10 мм і зверхуодягаємо демпфер виготовлений зі шприца 2х кубового шприца
як то так вийшло, сумарний діаметр приблизно 12 мм Тяги так само щене доробив, так що продовження слідує...
З.И. Вже на цьому етапі установки ефект закриття дуже порадував, непотрібно грюкати дверима з усієї сили, просто пальцем, ще шумкоюпроклеїти і ущільнювачі стекол поміняти що б не деренчали =)
