124. Не знала баба клопоту — купива порося… xDDD

Text :"

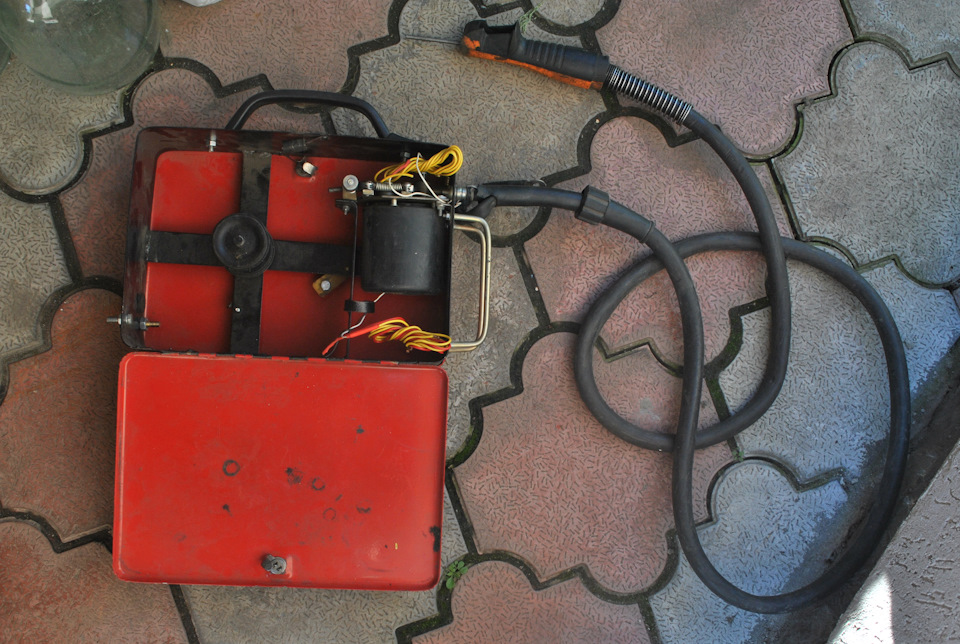

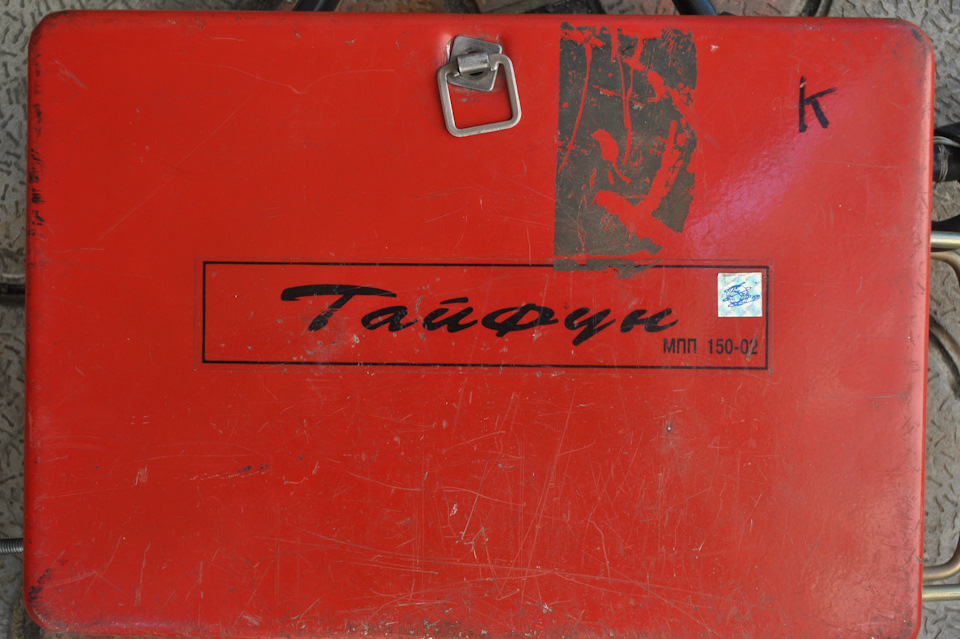

Давіча я тут писав про одне дуже цінне придбання. Сиділи зчоловіком сестри на кухні, попивали пивко. Я сказав, що купивінвертор, і що шкода, що їм не зручно машину варити, напівавтоматомнабагато простіше.І тут він видає "треба - приїдь забери. Тількизробити трохи треба, т.К. Ним користувалися рукожопи". Ну, післярукожопства попереднього господаря авто мене вже нічим не здивуєш іне налякаєш=)))) І через пару днів я прискакав до нього на роботу ізабрав заповітну сумку з напівавтоматом. Приїхав додому і ось щопобачив
>

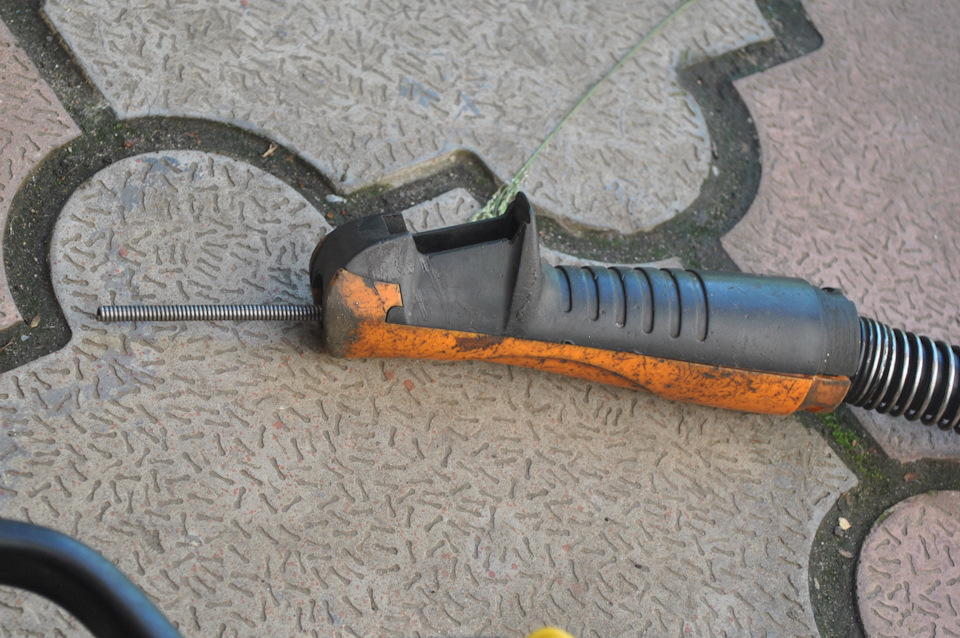

рукав з пальником однозначно під заміну

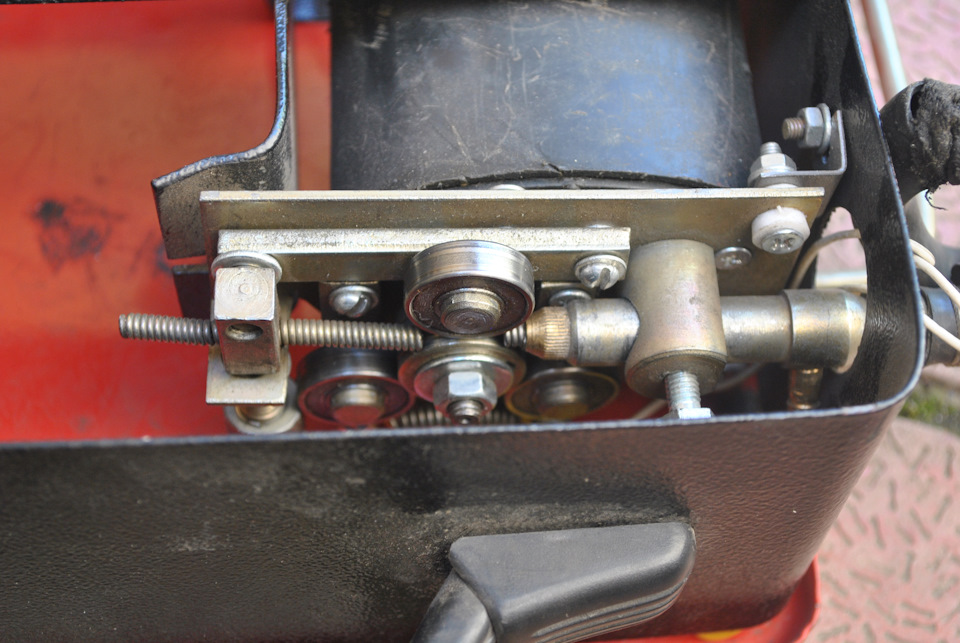

Мотор з роликами та іншою хрінню, на щастя, в нормі))

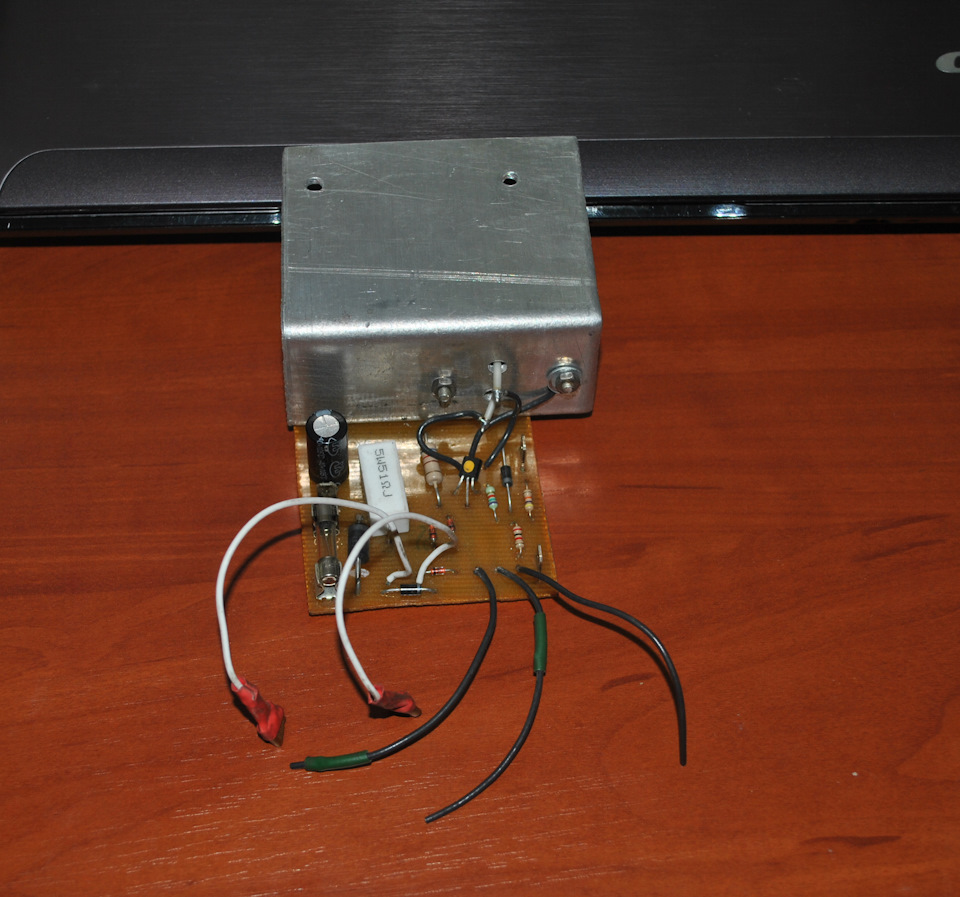

Ось ця плата була вилучена з нього., Хрін його знає як їїпідключати ... 3 контакти на платі + 2 проводи білих виходять зплати ... А треба підключити 6 проводів ... Загуглився, вникнув всистему управління всією цією радістю. Закрутився з роботою, часуне було розбиратися далі.Тут Фаєру треба було щось зробити, Лехапопросив хустку фоторезистом забацати, та й плату в плафон на Деутреба було зробити.Загалом, засів я за Спринт і народив намалювавплату. Вийшло ось так:Тепер з приводу алгоритму роботи:принатисканні кнопки на пальнику одночасно подається газ, дріт ізварювальний струм (зроблена кнопка для швидкої подачі дроту безвключення газу та зварювального струму). При відпусканні кнопкивимикається струм, гальмується мотор (реалізовано) і через 1, 5секунд відключається подача газу. Швидкість подачі дротурегулюється. На плату подається 15-16в, до клемників підключаєтьсядвигун, клапан газу і кнопка від зварювального пальника.Регулювання швидкості подачі дроту на 555 таймері, включеннямінвертора управляє симистором на 41А 600в. Щоб убезпечити схему, включення симистора йде через оптрон. Діодний міст та симисторвинесуться на алюмінієвий радіатор. Мосфет та стаб 7812 тежотримають невеликі радіатори (мало чи че)
Для розуміння розмірів плати. Діодний міст, реле та симисторжитимуть окремо Симистор та діодний міст. Ці два товариші поїдутьжити окремо, на хороший радіатор.
