Прийшли всякі деталі та запчастини)

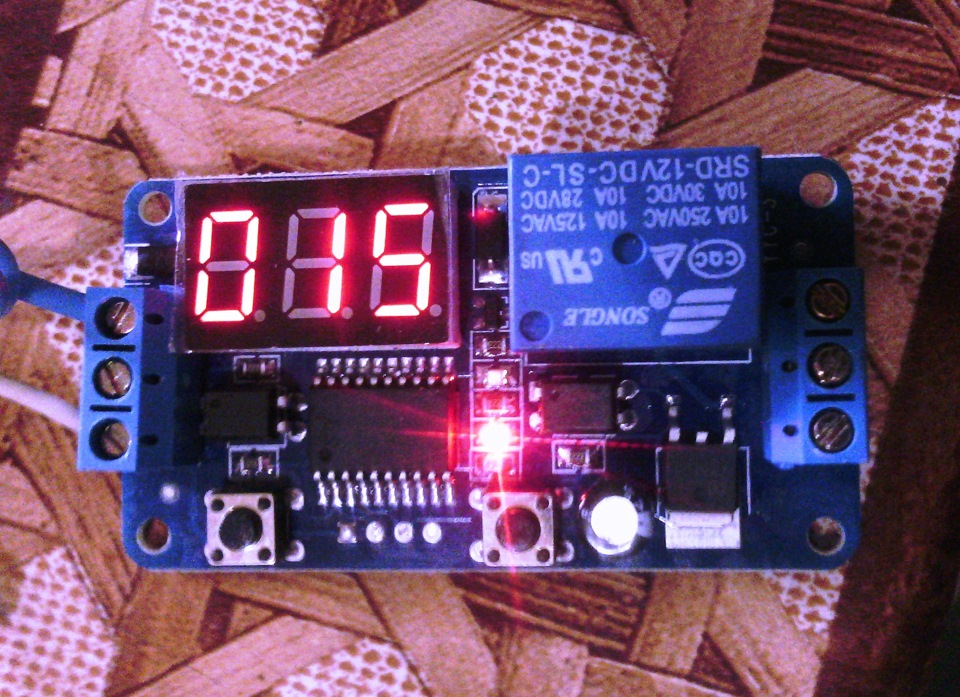

1. Таймер.
Ну, з ним все просто як велосипед) всього підключається 6проводів.

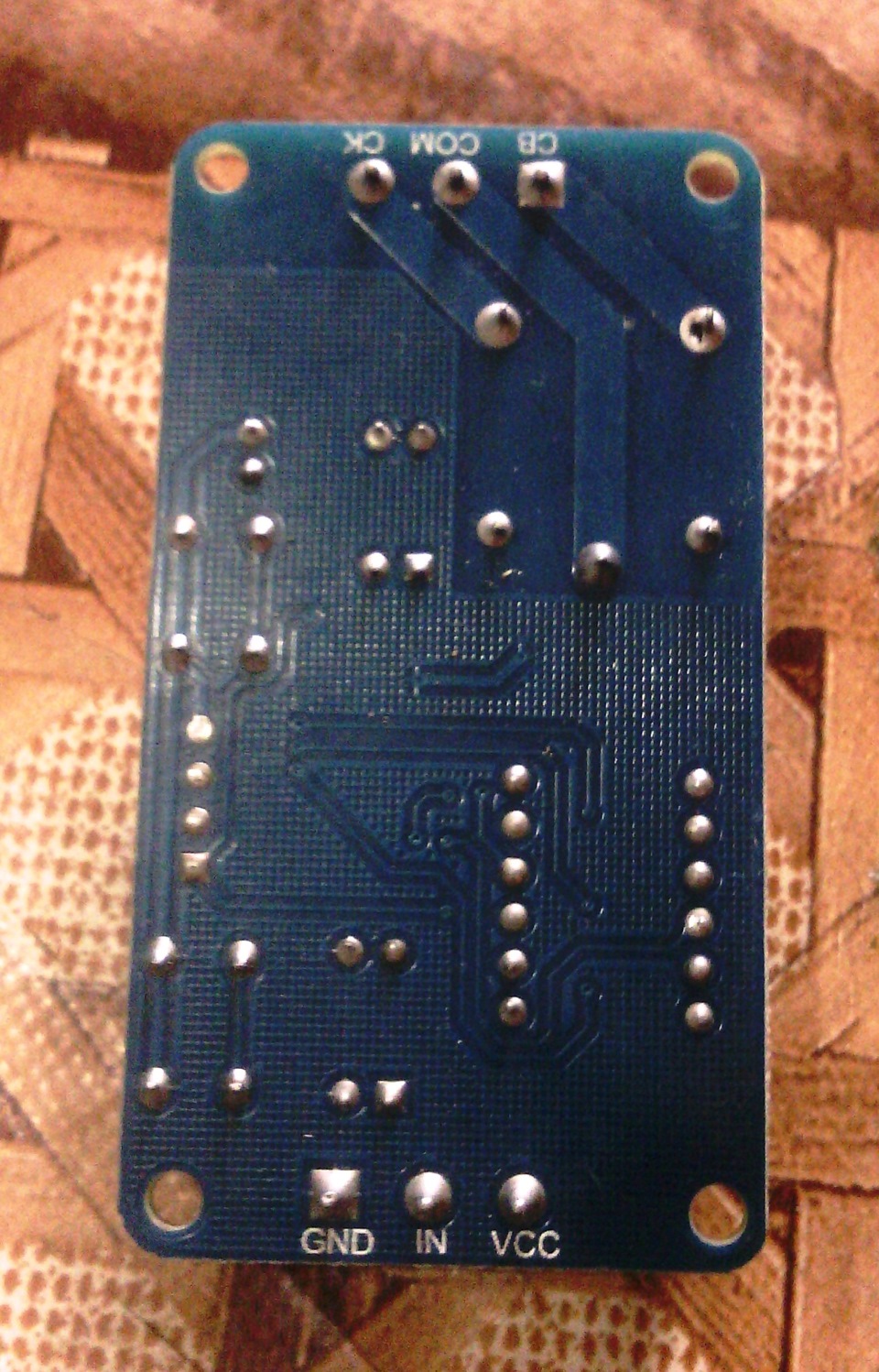

Колодка біля індикатора:верхній +, нижній -, середній керуючий+.
Колодка біля реле:середній — загальний (з верхнім і нижнім трохискладніше, але не сильно) При вимкненому таймері пара "середній-верхній" замкнута, а пара "середній-нижній"розімкнена.При включенні таймера починається відлік часу і пара "середній-верхній" розмикається, а пара "середній-нижній"замикається) все просто)
> Кнопок для налаштування всього дві:ліва змінює значеннярегістру від 0 до 9, права змінює регістр - одиниці, десятки, сотні (правда, рагульно змінює:спочатку одиниці, потім сотні, і вже потімдесятки =)) межа налаштування таймера - 999 секунд або 16 хвилин 39секунд.. Загалом, якось злегка через *опу…
Таймер

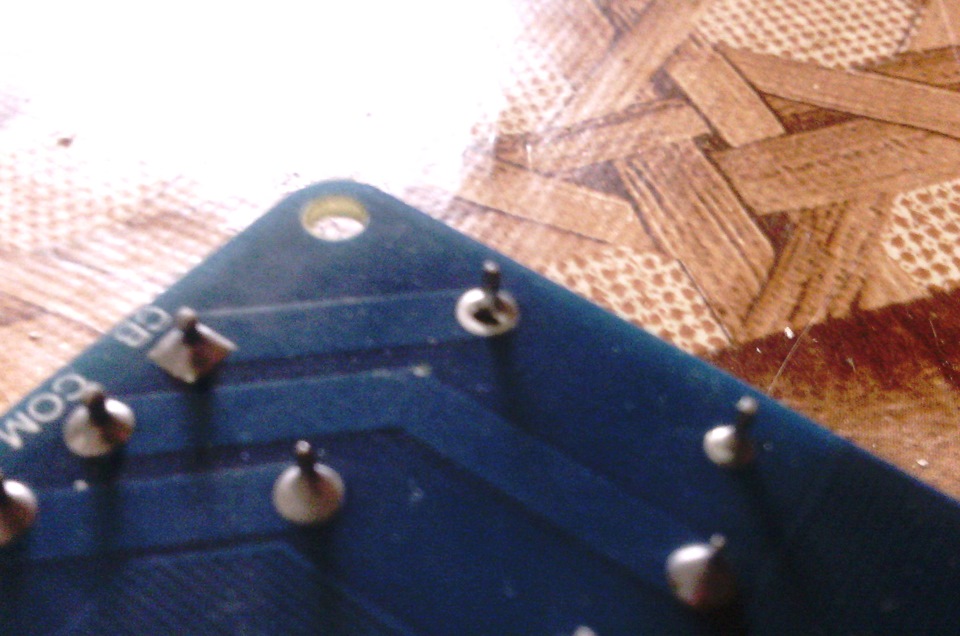

І один фіг вузькоокі накосячили - один контакт погано пропаяний =((
)

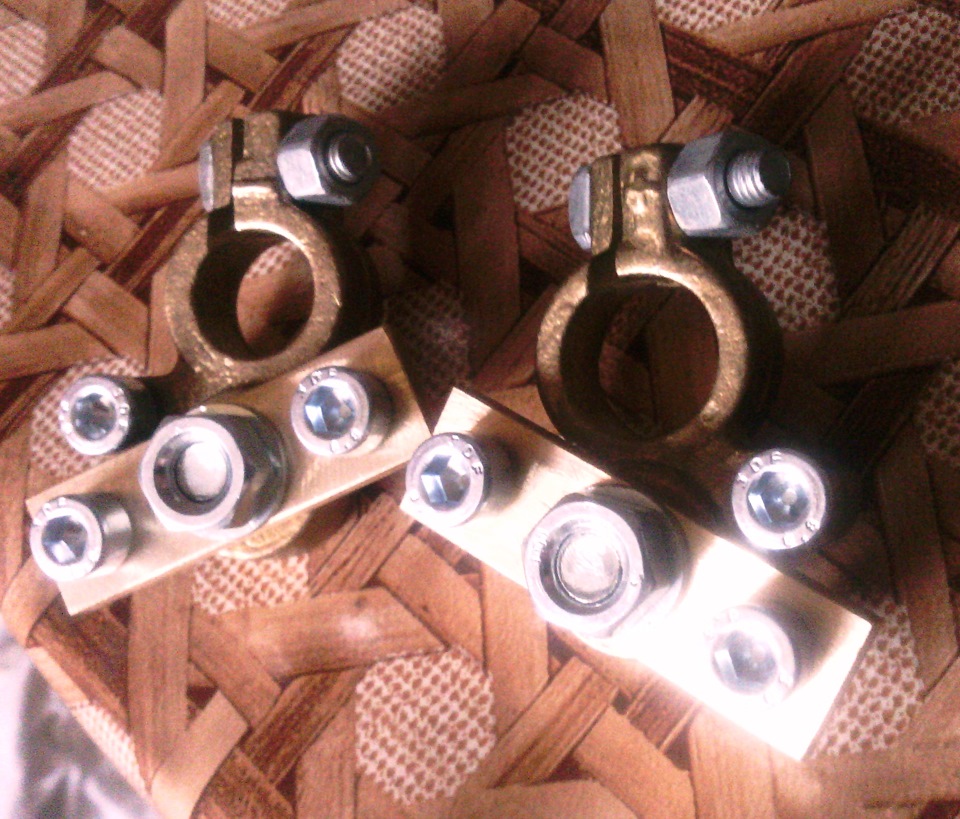

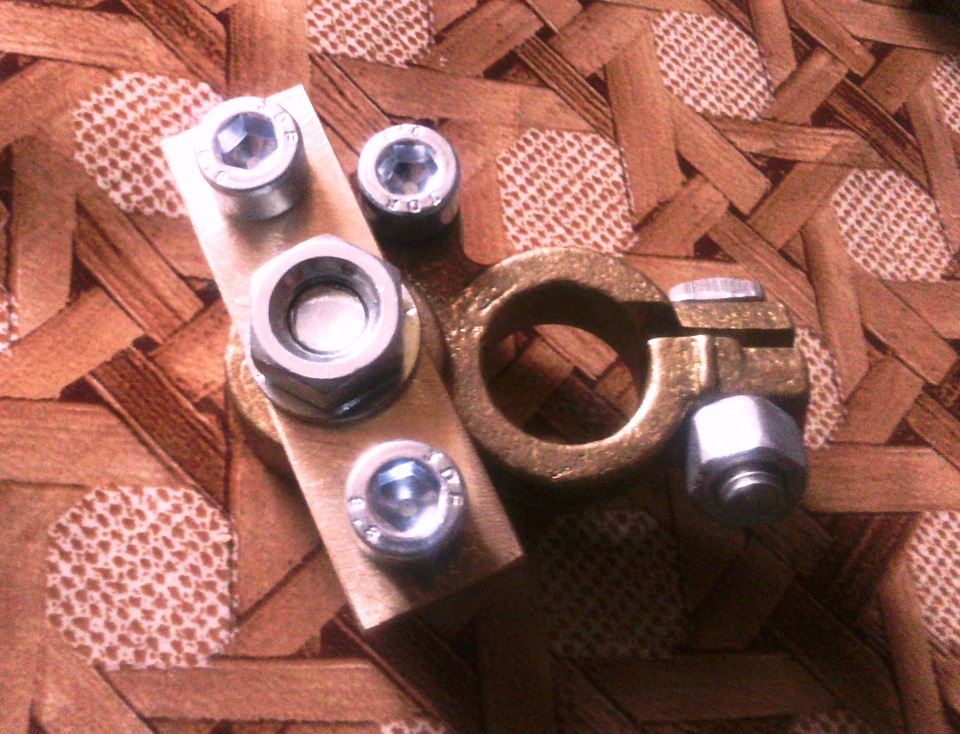

2. Надибав у гаражі клеми на аккум.Прикольні, але з кріпленнямипроводів трабл — їх тільки 2( Загалом, помучив тата, який на роботівідрізав з круглої болванки п'ят товщиною 5мм, і потім шляхомнескладних маніпуляцій невідомо чим (болгарка), фрезерний або хзщо ще) вийшли дві пластини, в кожній по 3 отвори:два з різьбленнямМ6 та один діаметром 8.2мм.
3. Ну і рознімання трійнята під контакти 2.8мм у кількості 5пар
