Android Головний пристрій

Вітаю!
Замінив штатну магнітолу Panasonic CQ-JS73F6AE (86120-02F70) на2DIN android.
Висловлюю подяку за незліченні консультації і, напевно, терпінняДенису! щодо цієї посади і наступних (підсилювач/камера).Буквальноза короткий час розповів тонкощі, на перший погляд, нескладнихінсталяцій.
Як і очікувалося, після заміни штатної акустики на JBL, штатнамагнітола (з 17-20 Вт на канал) не видавала бажаного Магнітола«лухарі» комплектації Touch2 також, думаю, не відрізнялася б.
Через відсутність лінійних RCA виходів/хоча знайшов майстрів«допаяти»/та обмежених функціональних можливостей поточної буловирішено все-таки замінити ГУ.
< p>
Встановлено:
— автомагнітола Terra 4078A Android 7
— перехідна рамка CARAV 11-461

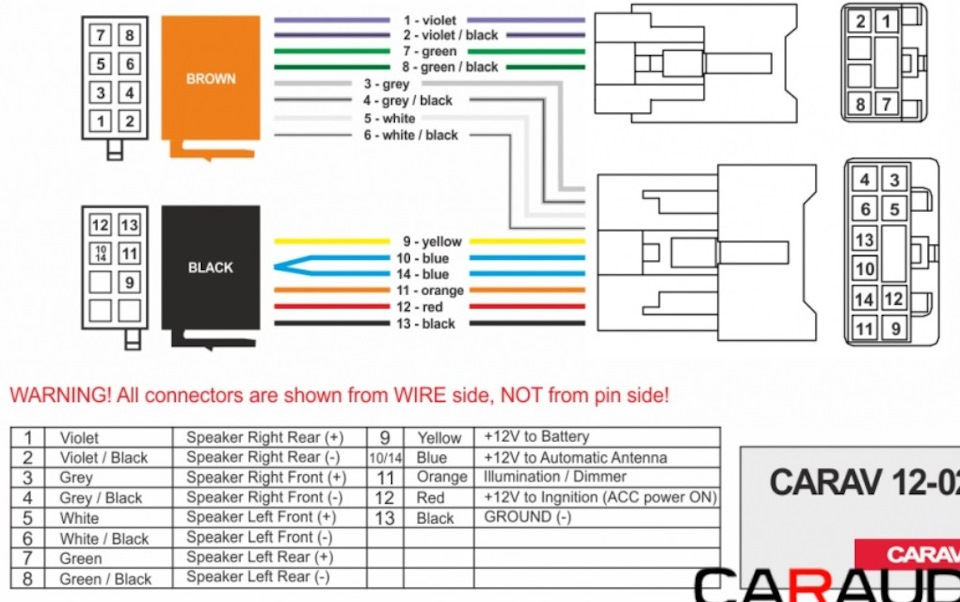

- ISO перехідник ACV 1300-02 (є ще такий же іменований «CARAV12-022 ISO»)

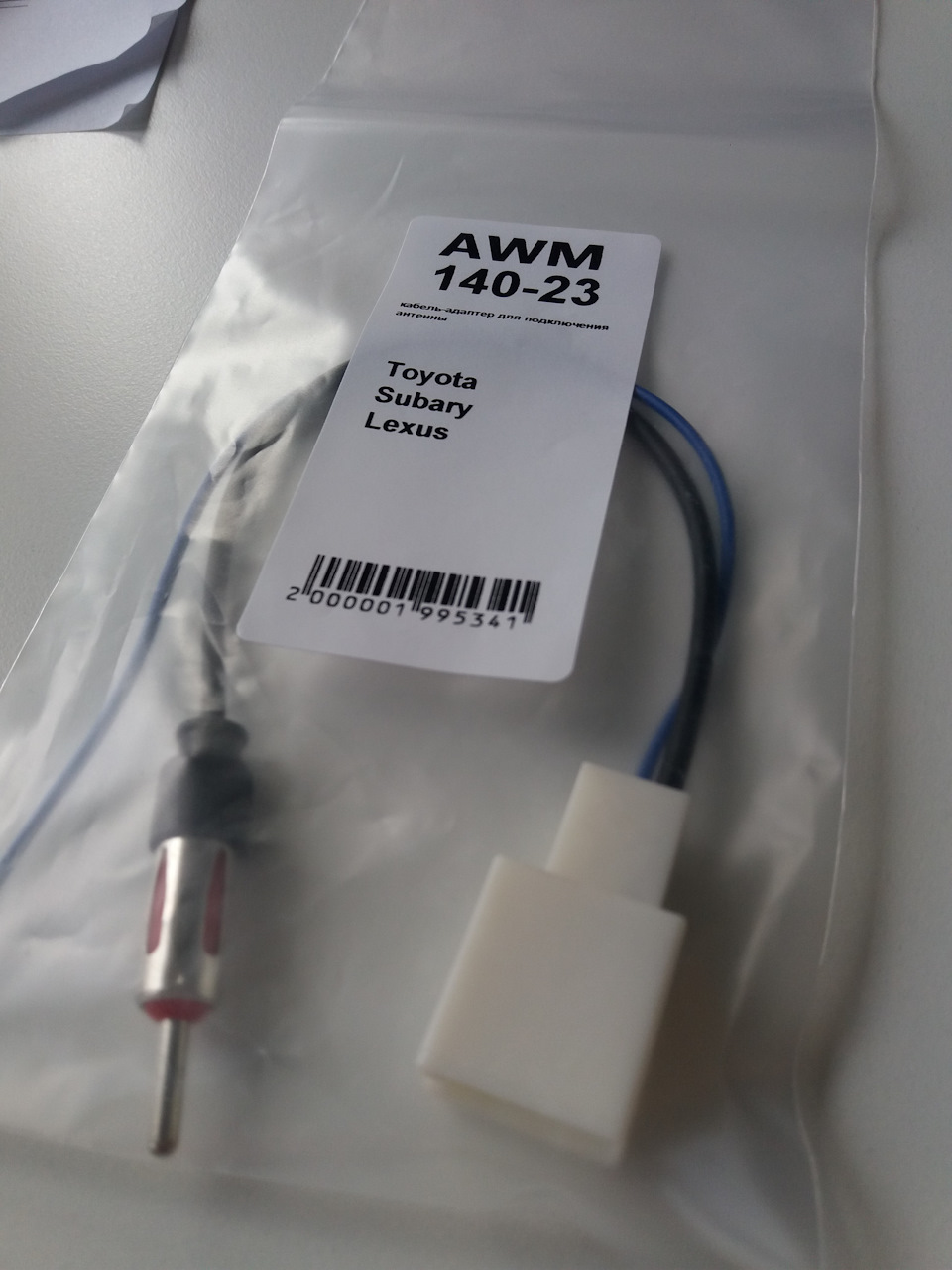

- антенний перехідник CARAV 13-011
- камера заднього виду Fighter CS-HCCD + FM-88. (поки неставив).

Ніякого колгоспу, все стало через перехідники (допрацьовані), адеяка штатна проводка/контакти «породилися» з ISO перехідникомпростим скручуванням на термоусадці.

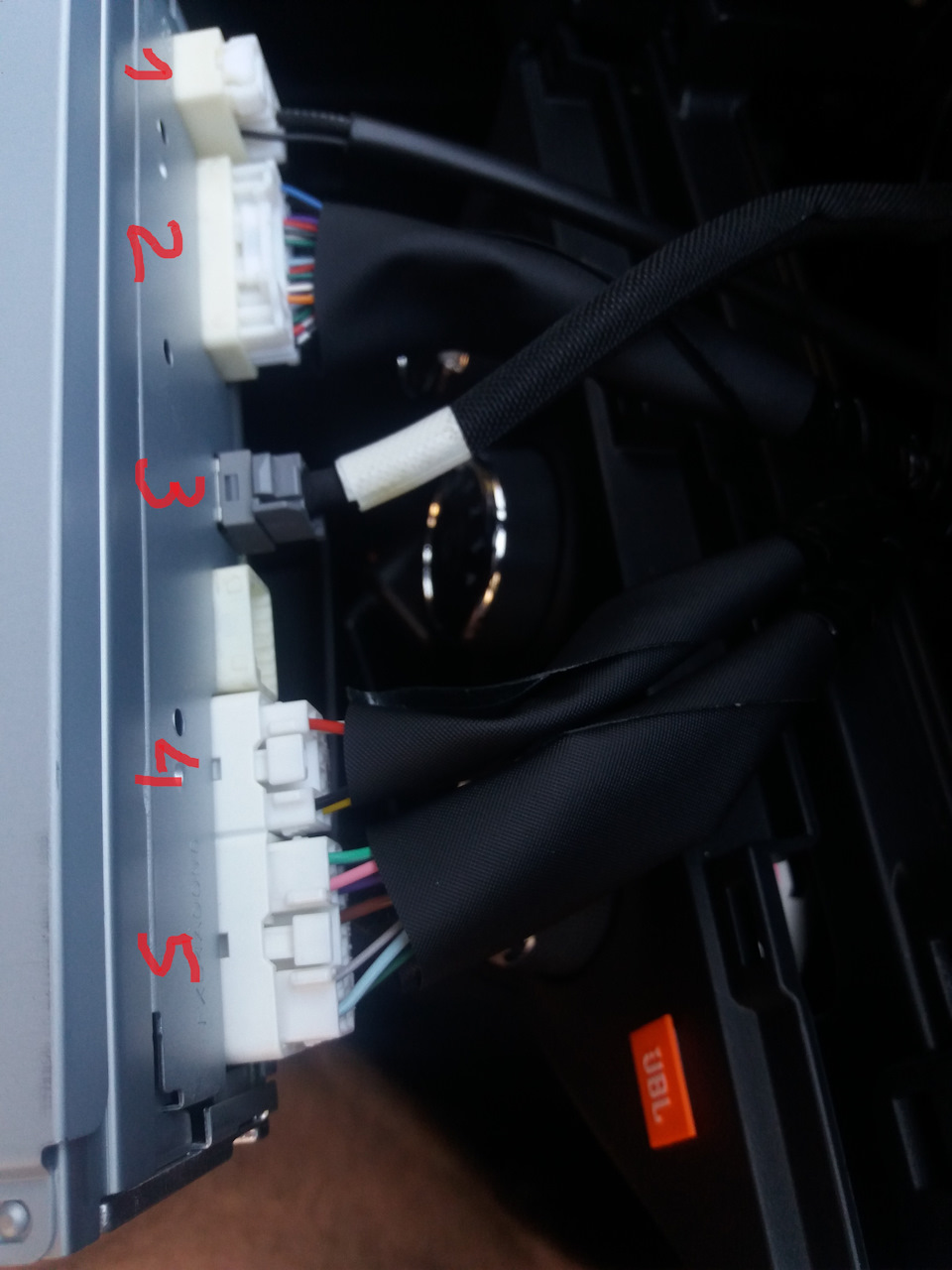

Що куди підключати:
1 – підключаємо антенний перехідник CARAV 13-011.
2 – з цього контакту (е111) необхідно забрати 3 дроти дляпідключення керування кнопок на кермі. Про це нижче.
3 – ігноруємо
4 та 5 – підключаємо ISO перехідник.

Доробка ISO перехідника:< 1) живлення антенного перехідникаCARAV 13-011 Запчастини на фото:2000001

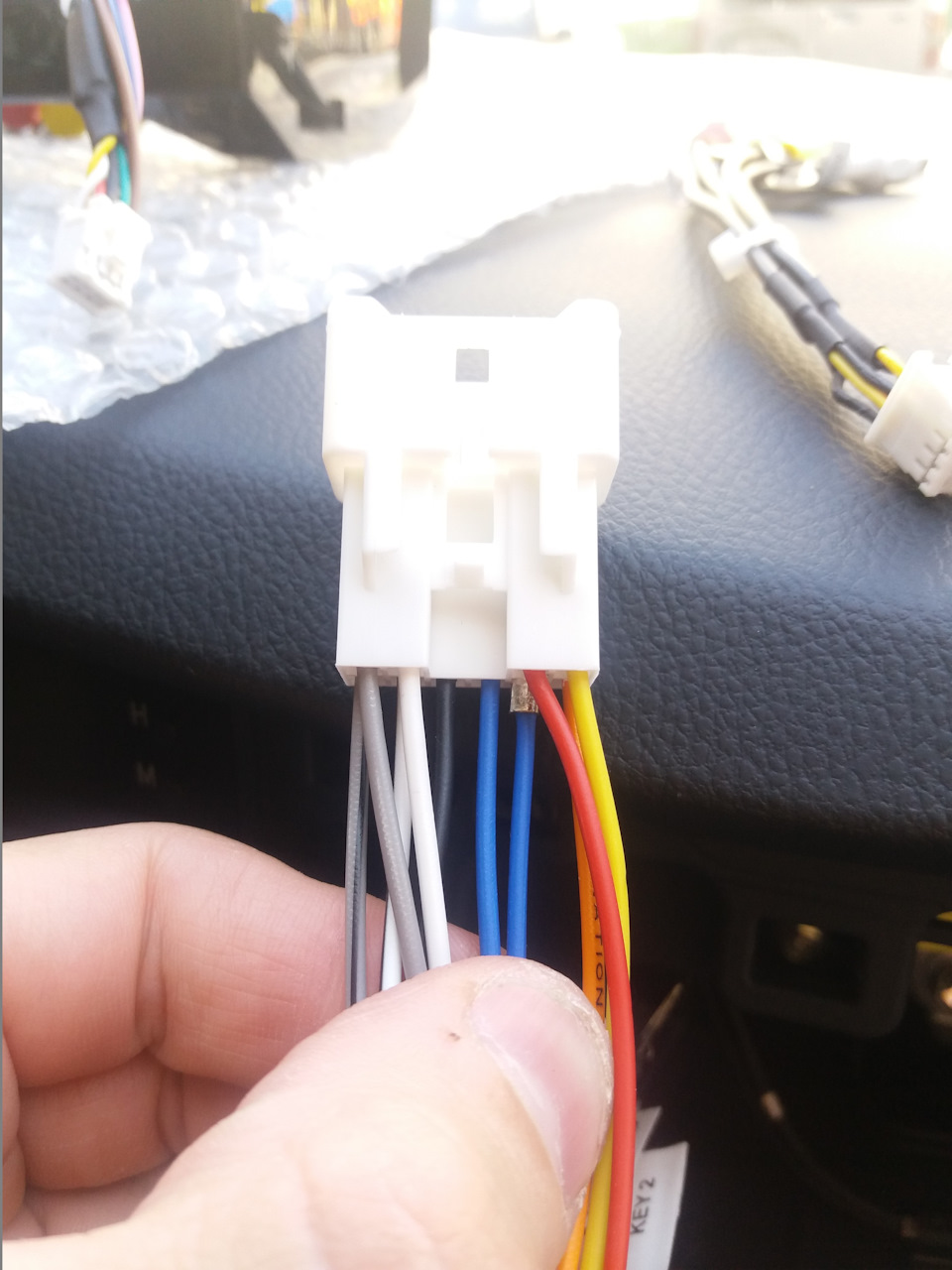

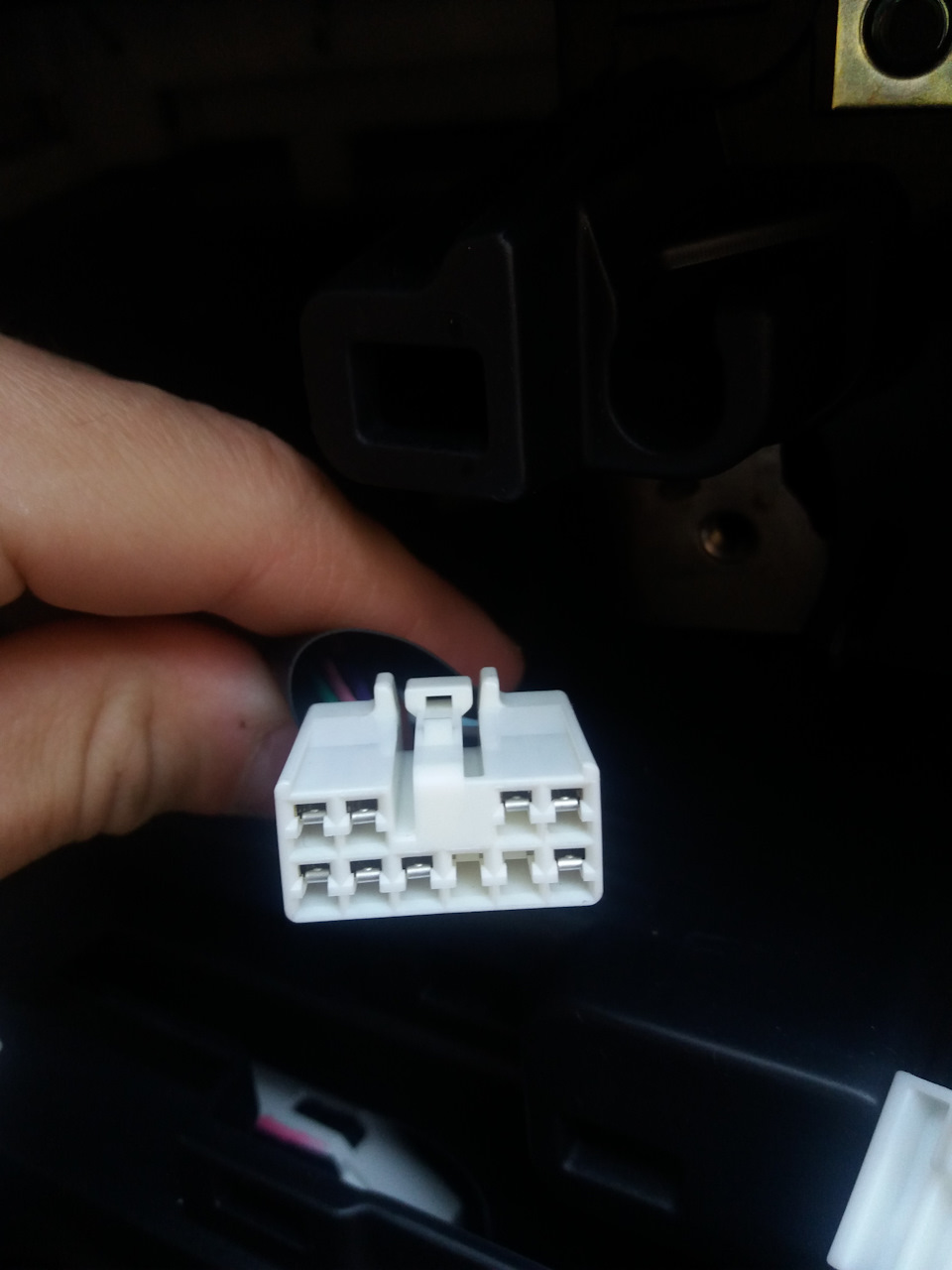

беремо з невикористаного контакту # 10 або #14 з ISO перехідникаACV 1300-02. Там їх два, «сині» дроти та обидва +12V to AutomaticAntenna. Виявляється у штатній колодці (фото нижче), вони обоє небули взагалі задіяні. Я так розумію харчування антени було зіштатного першого роз'єму магнітоли. Я взяв провід контакту #10 іскрутив його з проводом антенного перехідника. Зафіксувавтермоусадкою. 2) підключення керування кнопок на кермі. У контактиколодки ISO перехідника ACV 1300-02 переніс 3 дроти (Key1, Key2, Key GND) з колодки контактів, що йшли в комплектації змагнітолою.

У самому ISO перехіднику цих трьох проводів не було, а роз'ємибули. Спершу трохи мучився як вилучити дроти з колодки/ок, алепісля перегляду в інтернеті, знімав за 2 сек.) Потрібна голка/шило.Тягти злегка за провід, по черзі натискаючи голкою з боків наконтакт з боку роз'єму. Там два вушка.

Виявивши, можна тією ж голкою поправити назад вушка на місце, дляфіксації в «новій» колодці. Контакту (е111)

необхідно вилучити 3 дроти і скрутити їх з цими в ISO перехіднику(Key1, Key2, Key GND). # 21 "бірюзовий" до дроту key1 (vol+vol-), #22 "червоний" до дроту key2 (mode/hold), #23 "чорний" мінус додроту key gnd.

В принципі, #21/#22 без різниці до якого дроту підключати доkey1/key2 — управління кнопок потім програмується з магнітоли)
Вилучити дроти # 21, #22, #23 ще простіше ніж з «евроколодки», голкою.
Провід скрутив, зафіксував термоусадкою.
Термоусадку потрібно брати в 2, 3 рази діаметром товщі дроту.
3) Управління живленням магнітоли. Щоб магнітола щоразу в авто незавантажувалася по 20сек., поміняв місцями дроти в колодці ISOперехідника - «червоний» #12+12V (ACC power ON) і жовтий #9+12V toBattery. Тепер магнітола активізується миттєво, як планшет, у рештучасу у сплячому режимі.

Все. Виходить 4 дроти скручені, на термоусадці, решта – нароз'ємах. Сам же корпус кріплення трохи "виніс" на себе, підклавшишайби, в результаті магнітола без зазорів підійшла до глянцевої.рамці.

Бічні вставки посадив до магнітолі на ЗМ скотч, покрив їх у чорнийоракал «глянець».)
Вийшло непогано.

Як було очевидно, штатний AUX/USB роз'єм у центральному тунелістав неактивним.
Два «комплектні» USB магнітоли з подовжувачем вивів у центральнунішу в штатну заглушку (посадив на термоклей).

У магнітолі достатньо внутрішньої пам'яті (10+GB), + слот налицьовій панелі під micro sd карту.

GPS-антену прикріпив до правої стійки за обшивкою. Провід виявивсякоротким, щоб вивести на лобове скло в район дзеркала задньоговиду. Через бічну стійку. Сигнал ловить.
Виходи магнітоли:
провід AMP-CONT (для підключення керуванням зовнішньогопідсилювача)
провід BRAKE (до ручника, для перегляду відео при русі)
провід BACK (камера заднього виду)
тюльпан FRONT L OUT (подача сигналу, до підсилювача до прим.)
тюльпан FRONT R OUT (подача сигналу, до підсилювача до прим.)
тюльпан CAM V IN (камера заднього виду)
тюльпан DVR V IN (реєстратор)
тюльпан VidEO OUT
тюльпан AUX R IN
тюльпан AUX L IN
тюльпан AUX VidEO IN (камера переднього виду)

Порадували можливості ГУ, варіації підключення пристроїв, налаштування еквалайзера, звукової сцени.
Принаймні, на даному ГУ баси стали ще краще віддавати.

Усім удачі та рівних доріг!
