Взагалі продовжив я збірку свого UNO, почав ставити центральнийзамок (цЗ). Купив 4 активатор, 3 з яких двох провідні і четвертийп'яти провідний для управління дверима. Відразу скажу що япомилився взявши 5-ти провідний активатор У моїй сигналці тільки 2виходи:
1 відмикання
2 замикання
Таким чином довго розумів як правильно підключити ЦЗ. Ось цю статтю:

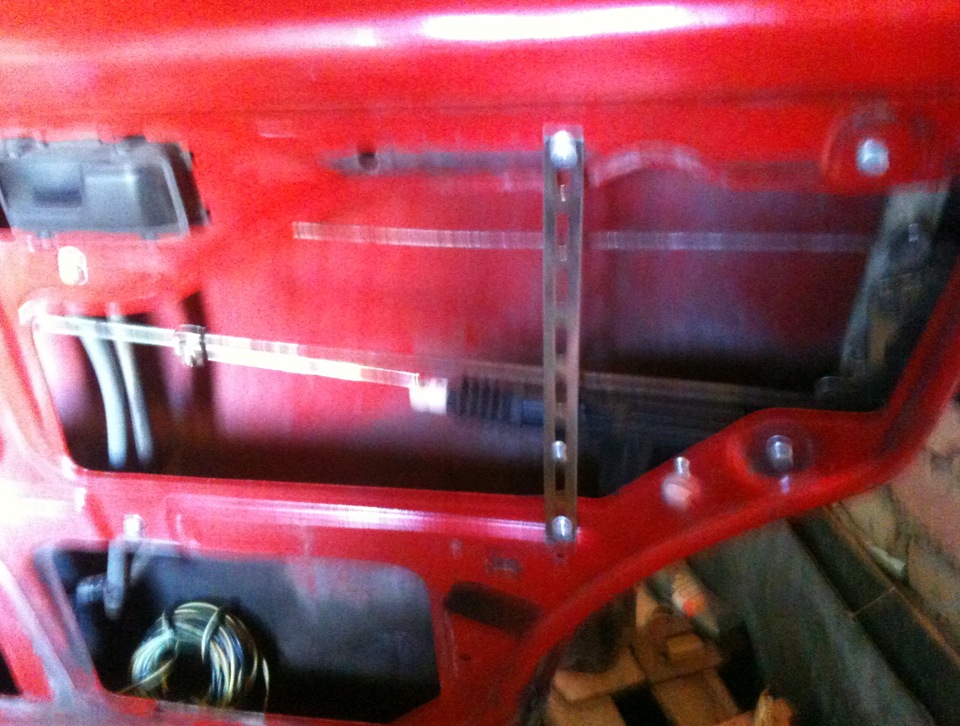

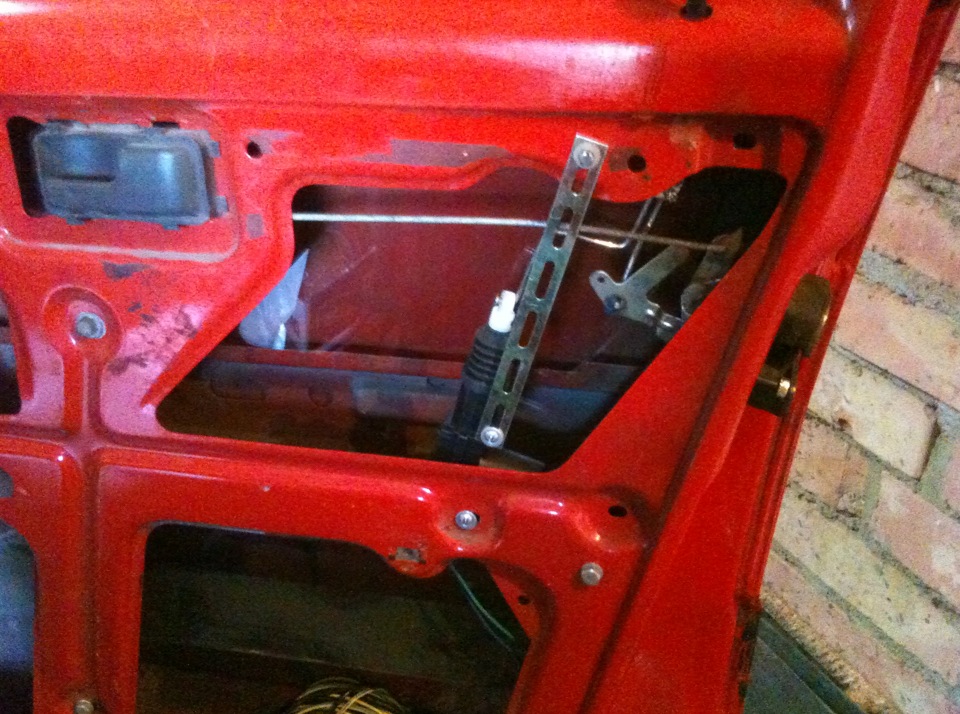

Активатор з 5-ма проводами це майстер замок, до чорного зазвичайпідключена "маса", коричневий і білий- вихід "маси" з кінцевиказамку на рух движка вгору - вниз (відмикання-замикання) Синій іззеленим він підключається до "маси" і "+12", який куди пробуватитреба, залежно як ставити. Вони підключаються до блоку управлінняЦЗ або сигналці. Проводами підключаються між собою за кольором і докоричневого та білого (залежно від відкривання або закриваннямайстер замку він подає масу на коричневий або білий провід, тимсамим відкриваючи або закриваючи інші замки). У нормальному станіна синіх і зелених дротах чергує "+12", якщо на одному з нихз'являється "маса" вони або закриються або відкриються. Причому нетільки від блоку або сигналки, а й від ключа у водійських дверях.Одне АЛЕ, у різних сигналок різної довжини імпульс +12В, так щокраще підключати через блок управління ЦЗ, не спалить активатори. Івирішив що не морочитимуся а просто інші 3 дроти за ізолюючу.Активатори брав із зусиллям 5 кг, тому що на попередньому авто ЦЗпогано працював через слабкі моторчики. > Вибачте за якістьфото.
Коментарі7

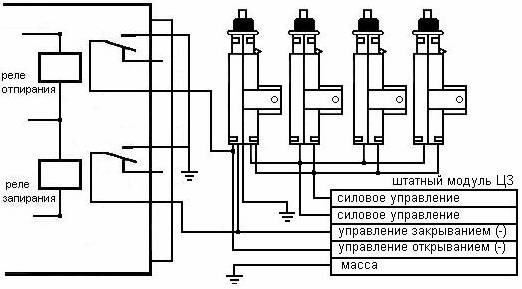

Тема хоч і стара, але все ж таки. По-моєму автор марення написав. Зеленій на масу, синій на +12, і що вийде? Гудбай моторочик? У статті ні слова про реле через які все це має підключатися, хоча в прикладеною внизу схемою є. Вообщем для мене це керівн...
у мене цз на 4 дроти синій, зелений, червоний, коричневий як його підключити?
Синій та зелений відповідають за відмикання та замикання, червоний теоретично + ну і коричневий мінус. Але все ж таки, необхідно дивитися, так як дроти можуть бути переплутані, але у мене так.
А я навіть і не знаю який такий у мене ЦЗ стоїть і які зусилля на активаторах. Один активатор (у багажнику) гавкнувся. Поки що зняв його зовсім. Проводи якось безладно по салону розкидані. Ось приводжу до тями. Тепер буду ще й уявлення мати!
Не забуду.=) На святах у гаражі зароюсь і відфотаю
Тільки сильно не окопуйся! -) !
Значить весна прийшла -)Інтересний запис. У мене в планах так само ставити сигналку і зробити відкриття багажника через Ц.З. Дякую. Інформація дуже корисна.Фотки не забудь ^-)!
