Ремонт стартера

Усім доброго часу доби!
Сьогодні зроблю звіт про те як я ремонтував стартер бусика.
Як мене запевняв попередній власник, машина заводиться : "тільки
втягувальне реле потрібно нове поставити" Ну подивимося...
Коли машину переганяли (на шнурку) до мене, стартер їхав окремо віддвигуна, в салоні…
<
Дуже мені вже хотілося почути звук двигуна цього динозавра))
Таким чином почнемо дефектування

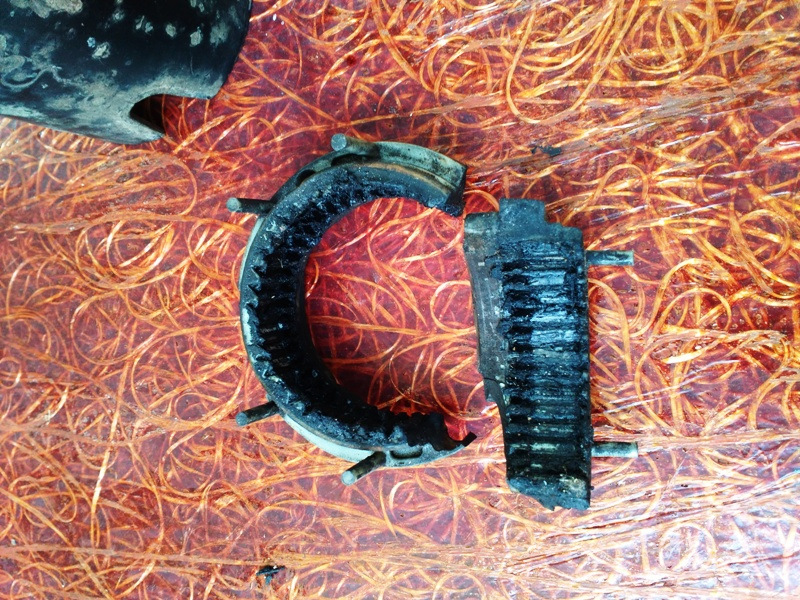

Пластикова планетарка редуктора, з'їдена шестернями і зламана
1.

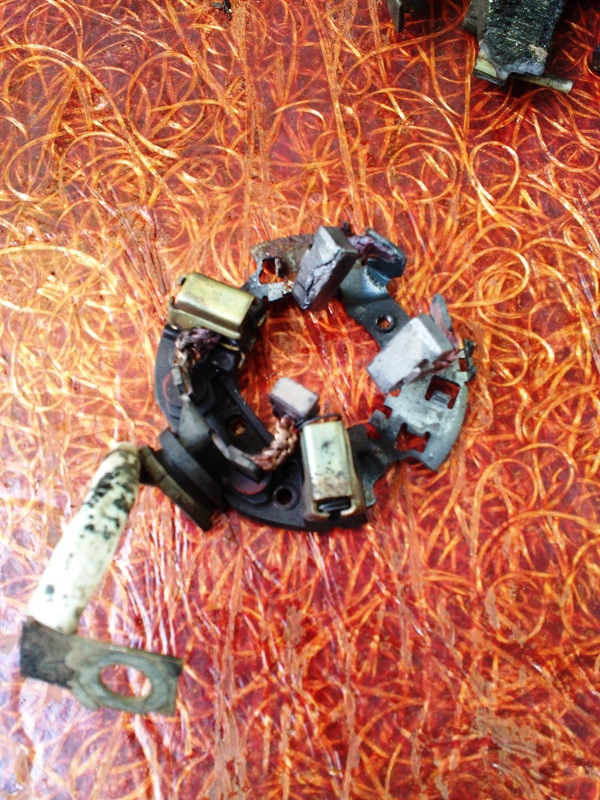

З блоком щіток теж не все добре

2.

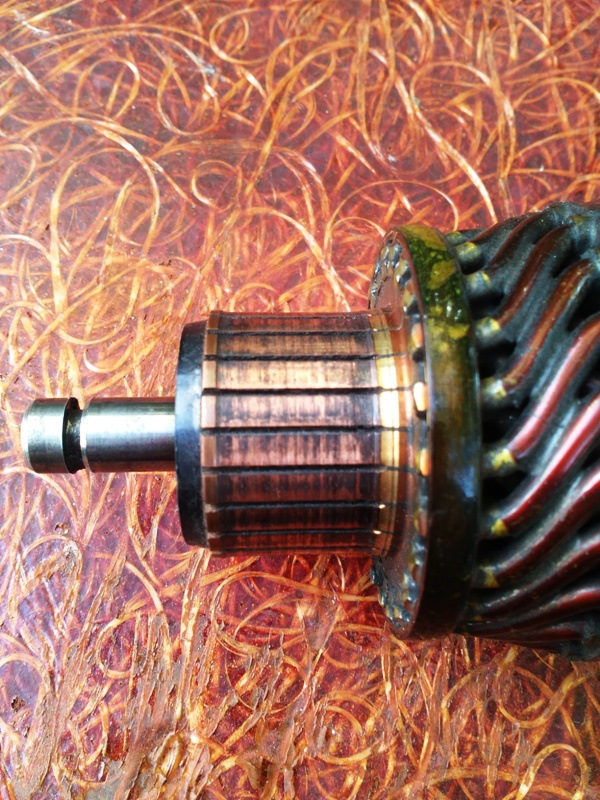

Коллектор має пристойний виробіток
3.

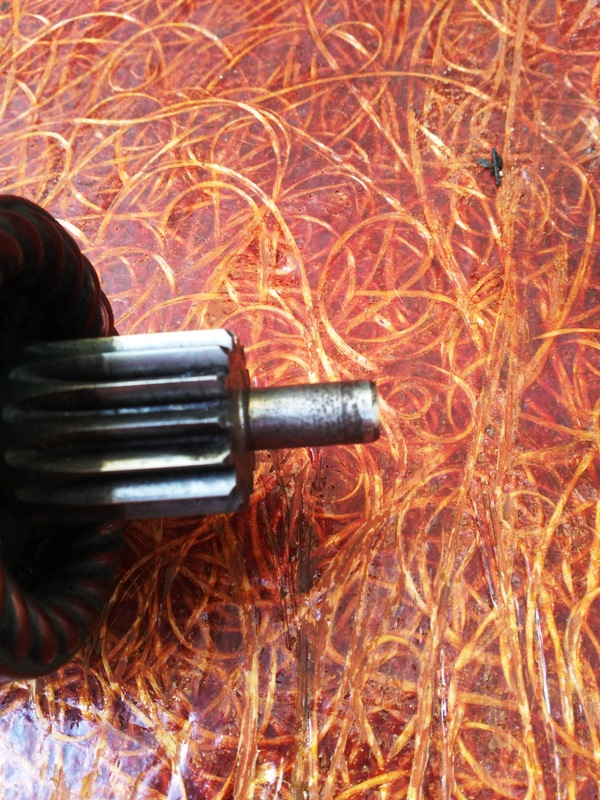

Вісь редуктора має вироблення та задираки

4.

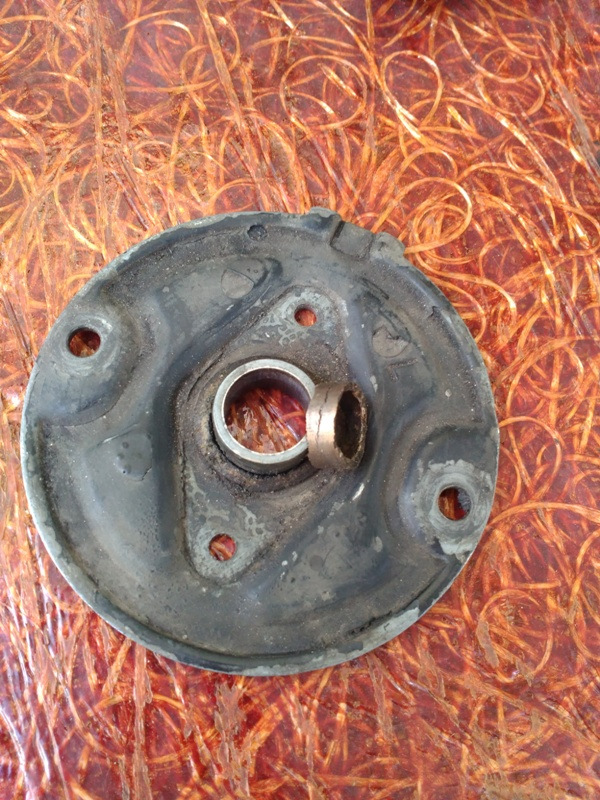

Задня втулка лопнула впоперек і має величезну виробку
5.

Тут видно як статор терся об ротор (або навпаки))

6 .

Втулку вже витяг, вона розсипалась у мене в руках…
Шестірні в порядку

7.

<
Бендекс і редуктор у поряді)

8.

Стара втулка має вироблення. Під заміну!

9.

Отже збираємо цю справу в мішок і веземо до токаря.
Що робимо?
1. Проточити колектор
2. Виточити втулки 3 штуки
3. Купити новий блок шеток і планетарку
4. Зібрати у зворотній послідовності
5. Запуск двигуна

Нова планетарка

10.
Новий блок щіток
11.
Нова задня втулка
12.
Нова передня втулка< 13.
Нова втулка редуктора))
14. Ну немає у мене цього фото)) Накрутив гайки на шпильки. Такзручніше
15.

Нове релігі, що втягує

16.
І ось власне запуск двигуна!
Всі мої маніпуляції зі стартером пройшли успішно.
Що не може не радувати.
Попереду заміна помпи та ремонт ТНВД але це зовсім іншаісторія…
Всім дякую за увагу.
З радістю відповім на запитання.
Удачі в ремонті та на дорогах.
