Самостійна діагностика за допомогою комп'ютера.
Нещодавно навчився проводити діагностику ЕБУ (зчитувати кодипомилок) за допомогою скріпки (див. Мій БП). Захотілося більшого.Захотілося підключитися до комп'ютера, щоб мати можливість непросто бачити і скидати коди помилок, але й бачити інші параметрироботи ЕБУ, змінювати прошивку та ін. 327 адаптери не підходять длядіагностики, тому що вони не підтримують наш протокол (ALDL)передачі даних.В результаті було знайдено рішення. Самостійностворив такий адаптер, на моє прохання спаяти і мені такий жеадаптер він відгукнувся (за що йому величезне спасибі! ) спаяв івислав мені адаптер.

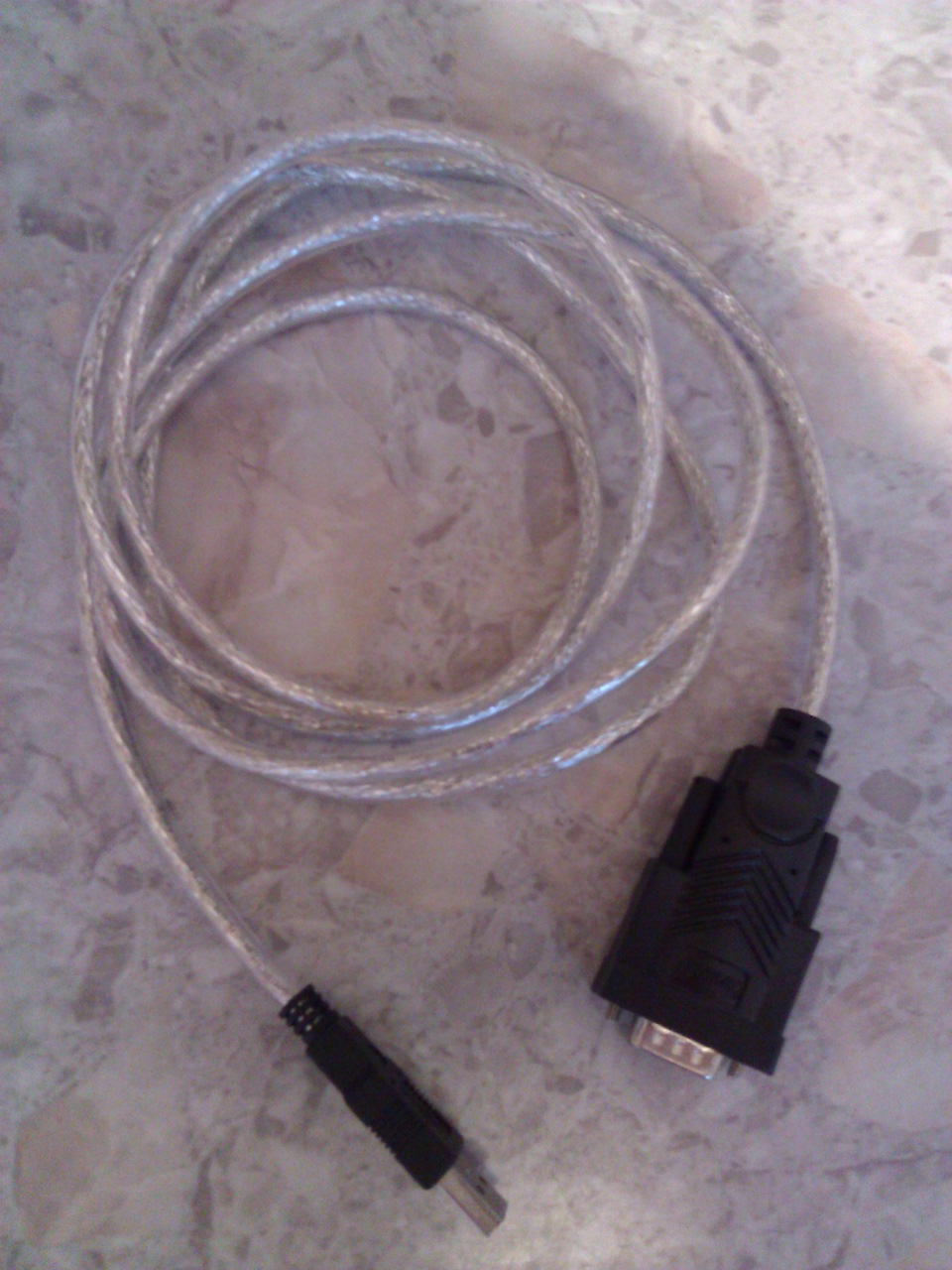

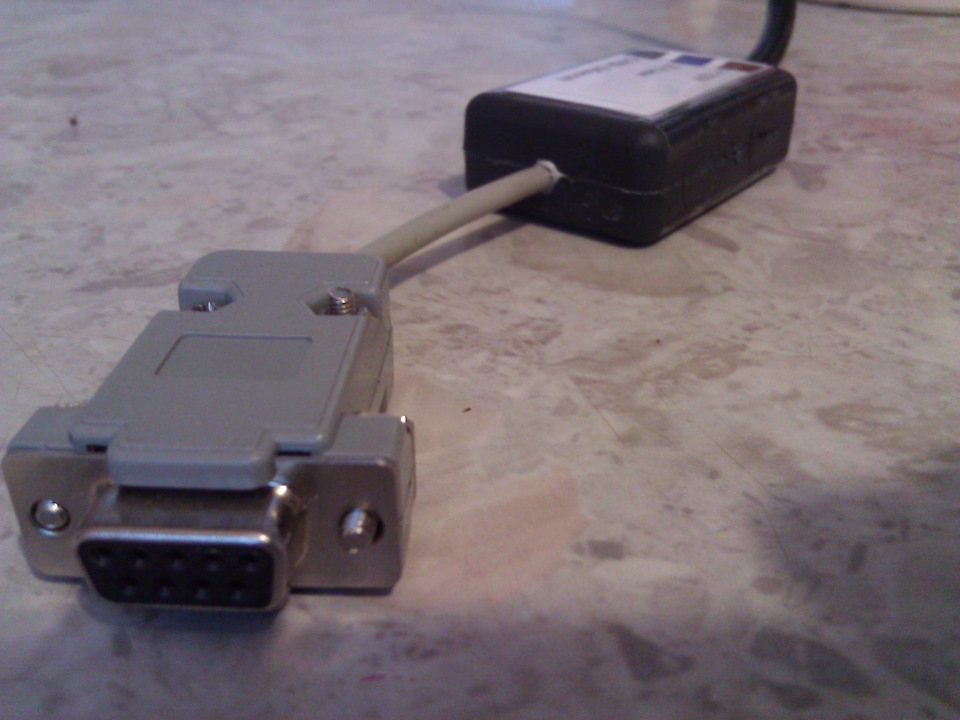

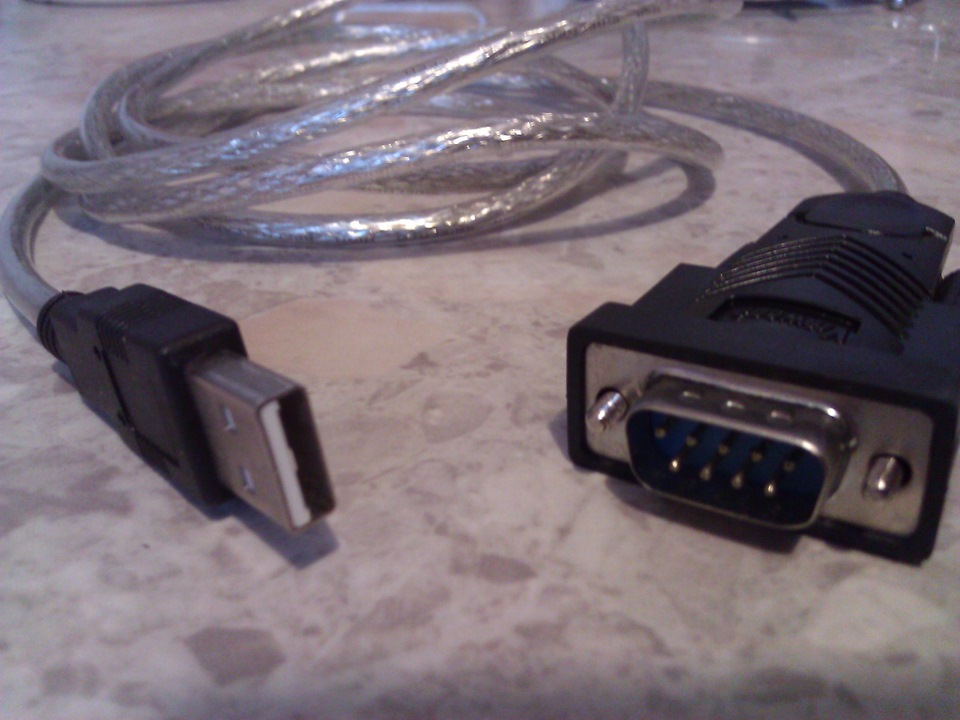

на виході COM-порт придбав перехідник для підключення адаптера доноутбука Далі дуже важливий момент — перехідник USB-COM потрібнобрати ТІЛЬКИ на чіпі FT232 (я взяв цей — Viewcon VEN24 —fotomag.com.ua/Viewcon__VEN24 -info.html). Програму для діагностикивикористовував цю (Delco Suite - безкоштовна - www.ex.ua/19592047), також пробував і прогу Research Daewoo - завантажити можна в інеті.Драйвера USB -COM перехідника (йшли в комплекті із самимперехідником) були встановлені. Все було підключено та запрацювало! Тепер я бачу всі параметри свого ЕБУ, можна бачити/скидати помилки, зливати/заливати прошивки та багато іншого!

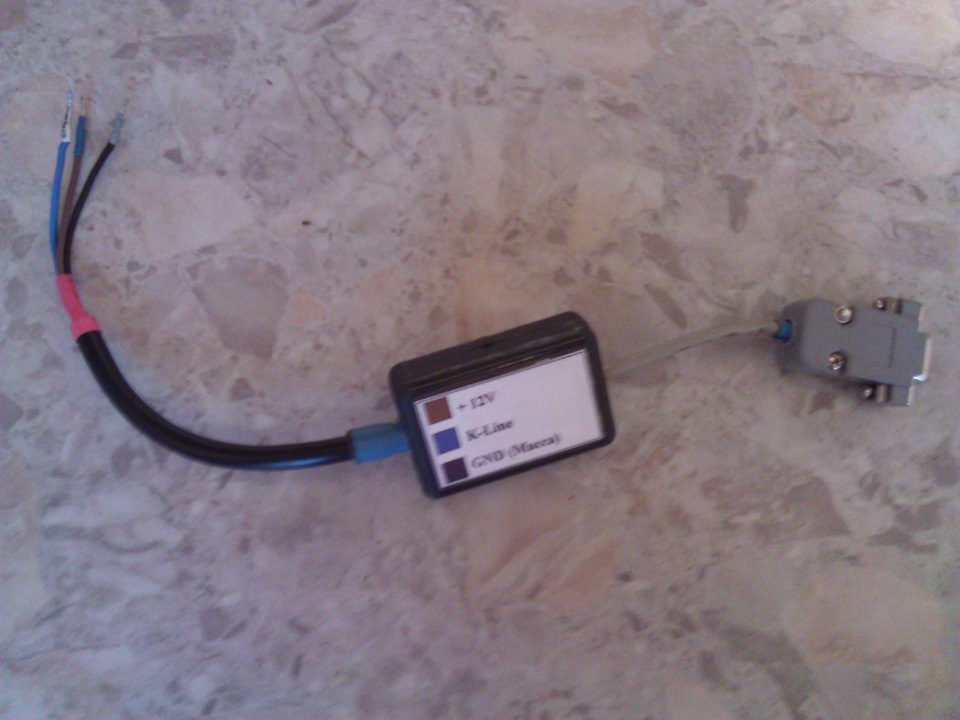

PS:по підключенню адаптера. Як ви бачите на верхніх фотках він маєтри дроти:
1. +12В
2. K-Line
3. Земля
Проводки потрібно приєднати до вашого OBD-II роз'єму в наступніпіни:
1. +12В встромляєте в 16 пін
2. K-Line в 9-й пін
3. Землю в 4 або 51й пін не має різниці.
Щоб проводки не тикати замовив собі у китайців роз'єм OBD-2 —www.ebay.com/itm/17113255…_trksid=p3984.m1439.l2649
Тепер буде все красиво!
Коментарі10
а є безкоштовні завантажувачі під ЕБУ KDAC XJXM? може хто стикався? заздалегідь дякую!
Delco suite народилася тут lanos.com.ua/forum/topic/…ya-raboty-s-ebu-gm-iefi6/вже є і андроїд версія. Правда вона поки що нічого не вміє робити, але згодом має стати Досить крутий прогой.Также щоб підключатися до андороїд був розроблений Bluetooth-AL...
Ось це тема. З прошивками вже грав?
У мене вона чіпована. Чіпувався під газ. Робив не сам - тоді ще не вмів, шили на СТО. Зараз уже вмію, але поки що тільки злив свою прошивку (під газ яка). Тож якщо кому треба - можу поділитися. Прошивка відмінна, мене повністю влаштовує. Нові ще не з...
Я просто думаю, чи варто мені взагалі чіпувати. Газ не варто, просто хочеться трохи жвавіше. Думки різні про чіп атмо, ось і сумніваюся.
Якщо прошивка стоїть заводська, я б не ліз. Якщо вже чіпувався або встановлений газ, тоді так, я б поекспериментував. Моя ситуація є дві Нубіри - моя Нубіра-2 2,0 літра та брата Нубіра-2 1,6 літра. Я свою вже чіпував під газ, тому й далі планую спроб...
Приблизно ці ж думки і в мене, стрімко мені ризикувати. Дякую.
От і чудово! Якщо у тебе все нормально з машиною, то чого тобі туди лізти? Це тобі скаже будь-який чесний чіпувальник. В основному, коли ти приїжджаєш і задаєш їм це питання, то вони перед собою бачать не тебе, а купюри. 400-800 гривень)))) Тому їхня...
650 -) Вже впізнавав.
у нас за 400 роблять… Ну це і не важливо) Я думаю ти знайдеш куди ці 650 гривень приткнути)
