Усім привіт! )

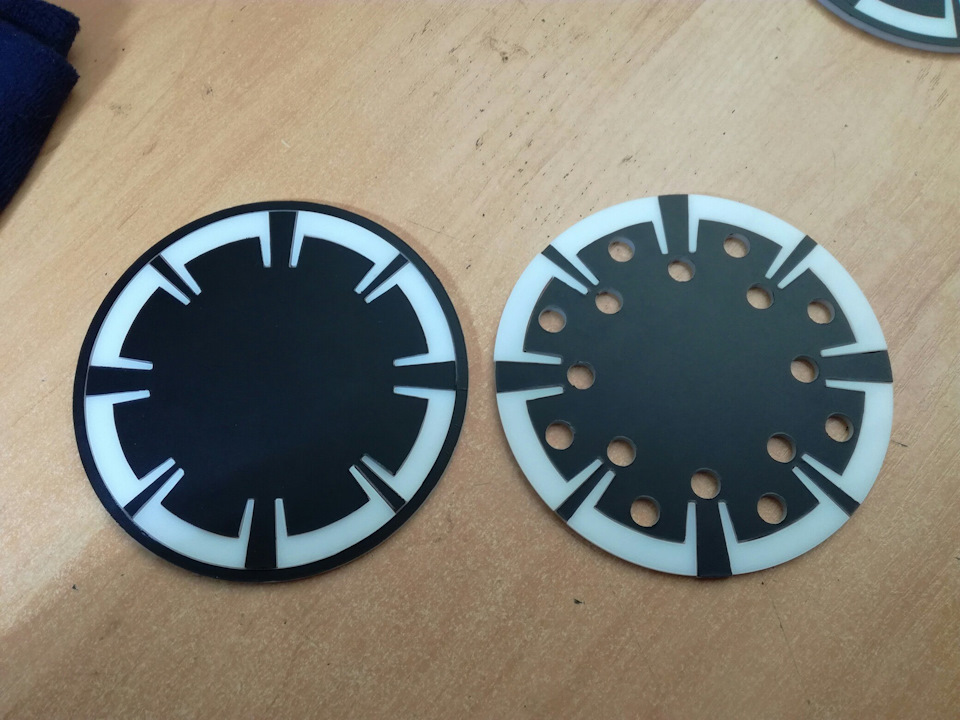

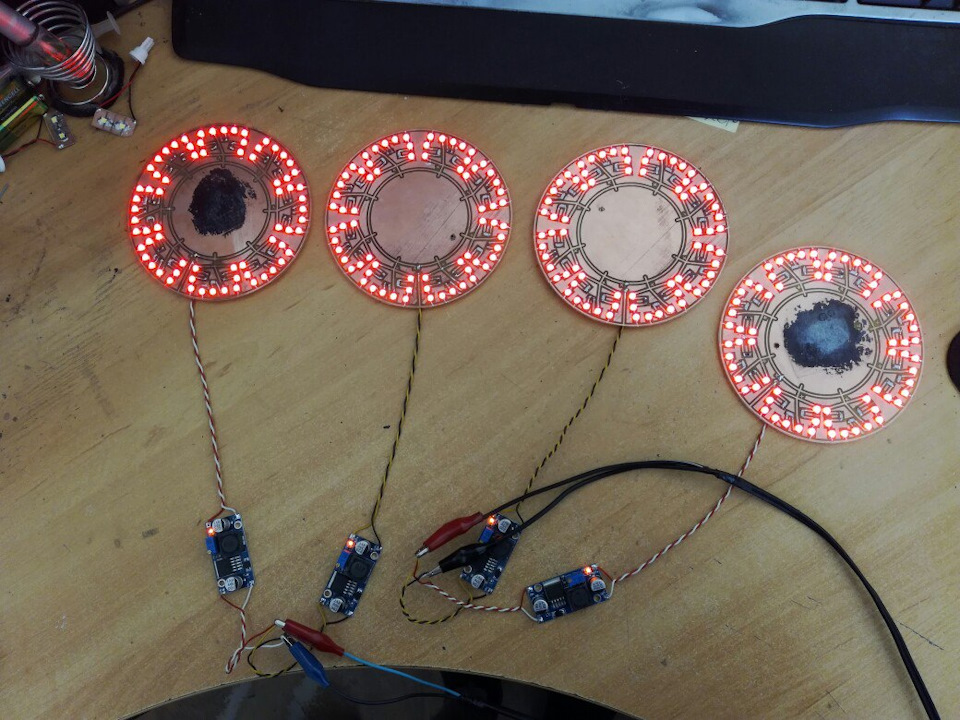

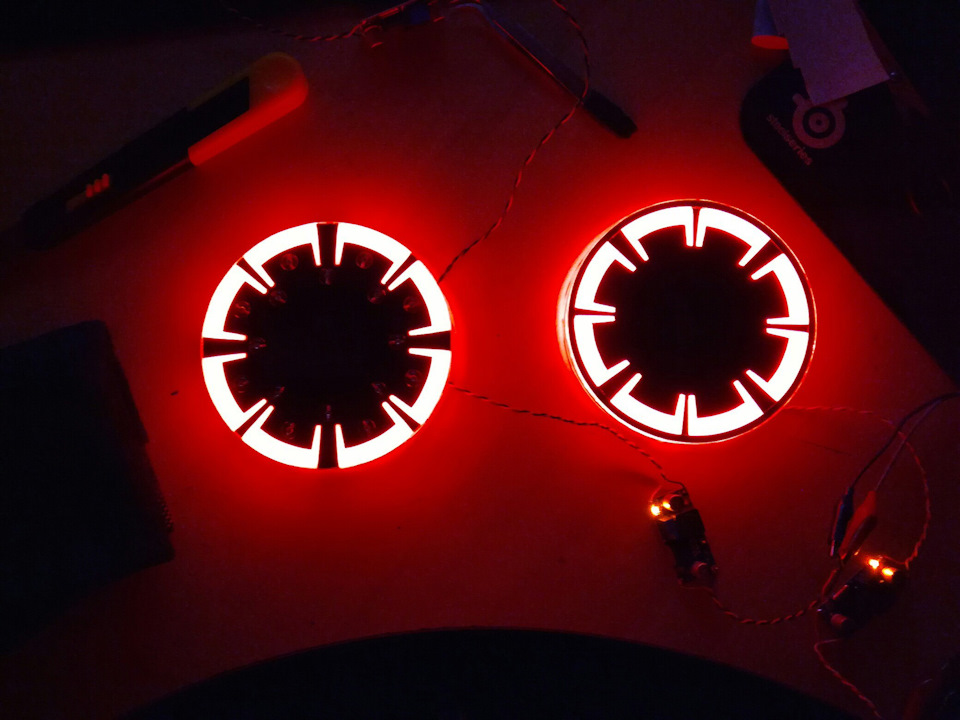

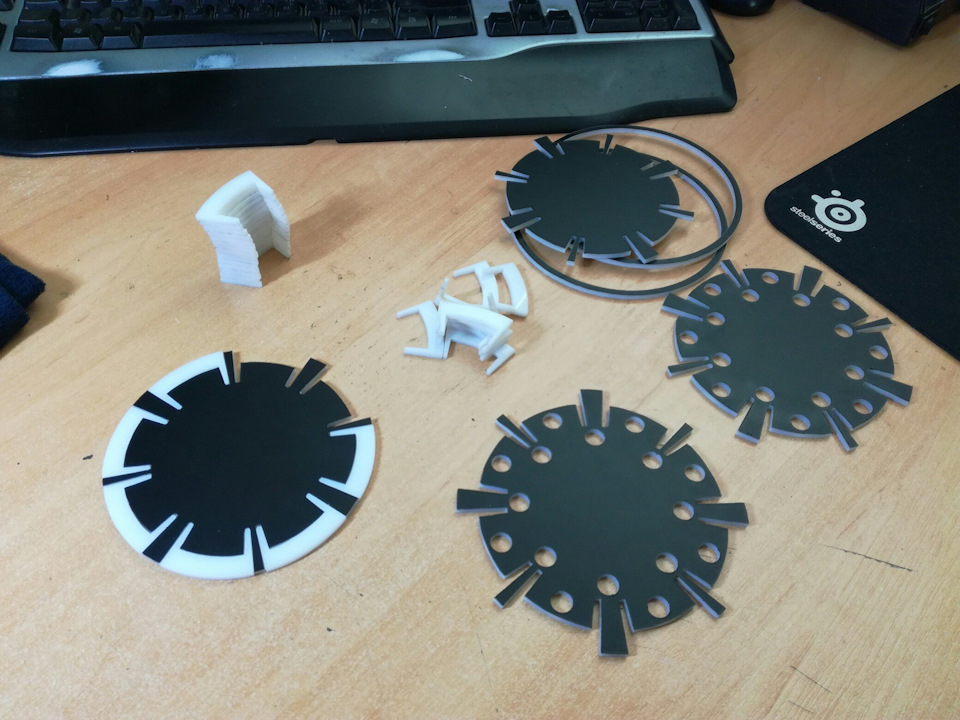

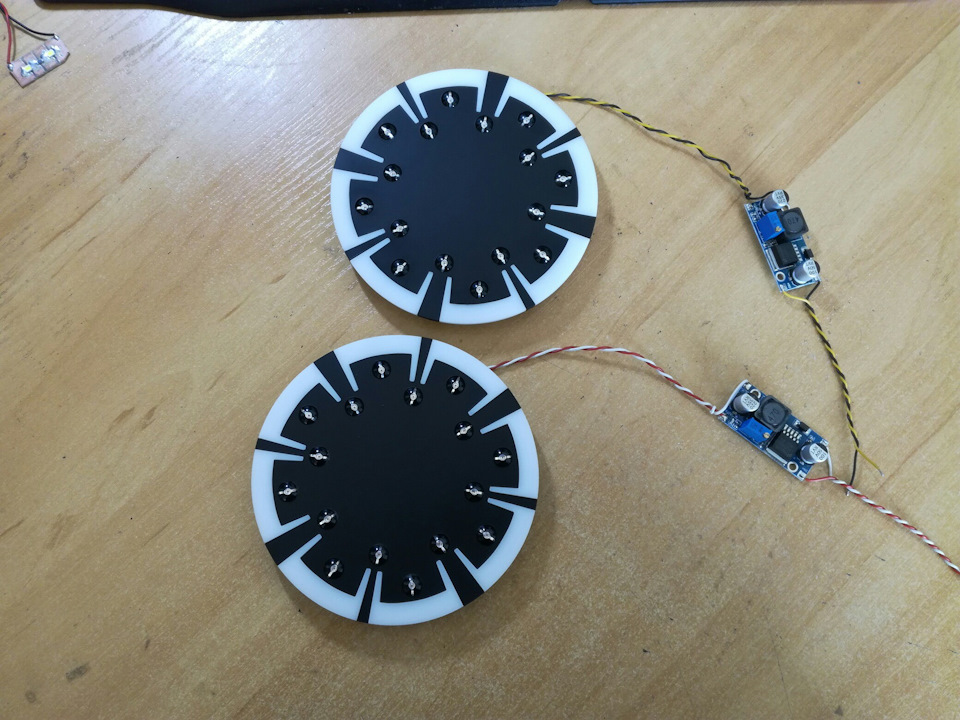

Короткий сезон почався! У кого це диски поміняти, обважування, конфіг ... А я ліхтарі нові запилив.Дизайн якось сам спонтаннопридумав, відмалював у фотошопі - начебто нічим так, буду робити! Порізав макет на лазері, пластик як звичайно молочний акрил 3мм..Що треба фарбуємо в чорний мат, що не треба залишаємо білим ісклеюємо сек. Світиків, клеїтися підкладки, радіатори, блокипаяємо… Приміряємо як воно світиться буде:Потім вставляємо 8мм0.5Вт світильники в заздалегідь вирізані отвори в пластиці, паяємотам все і фарбуємо фарбою їх зсередини:фарбував я світильники длястопака для того, щоб вони стали типу чорний зсередини коли на нихдивишся ... Оч добре виглядає.
Потому робимо стінки для кілець і кріпимо плати для габаритів, вкочуємо все наглухо в чорну матову плівку і отримуємо ось такімодулі:

Для кожної секції свій стаб. Напруги ЛМ2596!
Ось такий пластик прозорий надибав у знайомого і він мені з ньоговирізав такий собі світловод для поворотників:Це 10мм прозорийакрил. Поставив 3Вт (на 300мА) світики в торець і вони за підсумкомкруто світять, майже цільною лінією (фото як вони стоять я забувзробити, так що соррі) Ось на фото вказав стрілками куди їх ставиві куди вони світять, так зрозуміліше буде:

Ну і модуль на ЗХ. Тут по 6 3Вт світиків, стаб.По струму на 600мА.Все просто, але світить не погано. Потім розкрив ліхтарі, знявхром, пофарбував все і встановив усі модулі.

І ще раз про мат-х і технології:Габарити - світики смд 3528 +резистори + стаб. ЛМ2596
Стоп - 0.5Вт 8мм вивідні світлодіоди + стаб. ЛМ2596
ЗХ – 6х3Вт + драйвер + охолодження
Поворот – 9х3вт + драйвер (300мА) + охолодження
Пластик для габаритів – молочний акрил 3мм
Боковинки габаритів – алюм. Листовий 0, 3мм
Ну і по дрібницях - сек. Клей, поліефір. Смола, поліуретану.герметик, плівка, фарба та інше.
Розрізаю ліхтарі Дремелем 4000 з диском по пластику, збираю нагерметик для фар «Оргавіл» + поліуретан.

> Загалом поставив, цінуємо:Габарити:

Тепер + стопак:
Поворотник:

> ЗХ:

Виглядає в живу прикольно…з далеко це просто кільця, а як починаєшнаближатися вже промальовується вся картина. Типу ефект міражу:)Загалом цей сезон катаю на цих ліхтарях, на слід. Сезон придумающось нове! Так само ведеться робота над ДХО у фари, скоро покажу щовийшло.

Дякую за увагу! br>
