Ремонт зарядного ІМПУЛЬС ЗС-01
Завалялася зарядне, вирішив відновити, нехай буде про запас.)

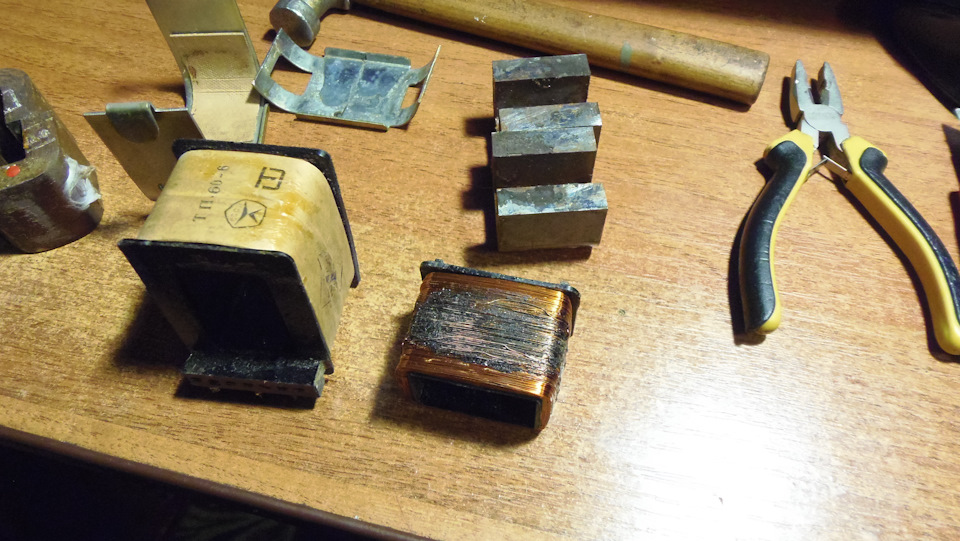

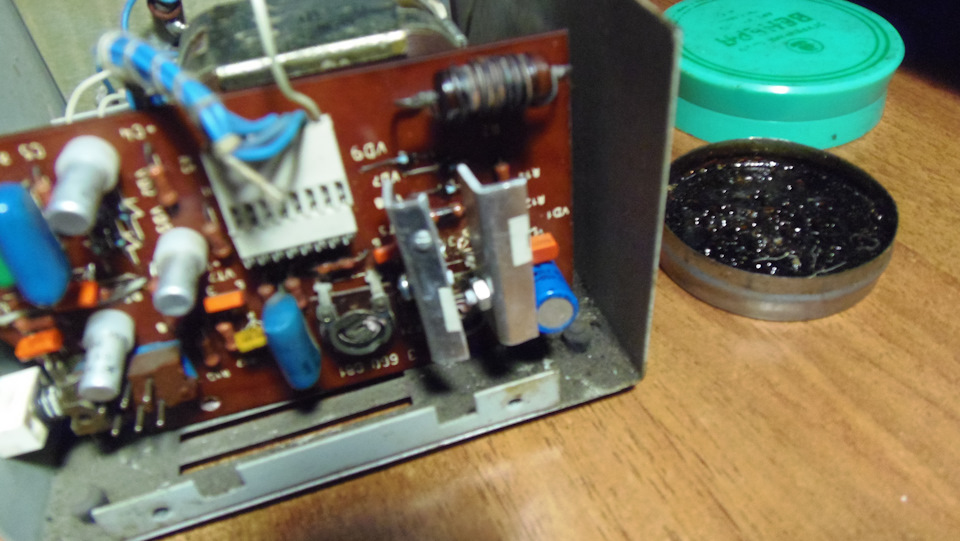

Суть поломки, згорів трансформатор і вилетіли транзистори КТ209м, транзистори замінив на кт940а і посадив на невеликі тепловідведення, так надійніше.))

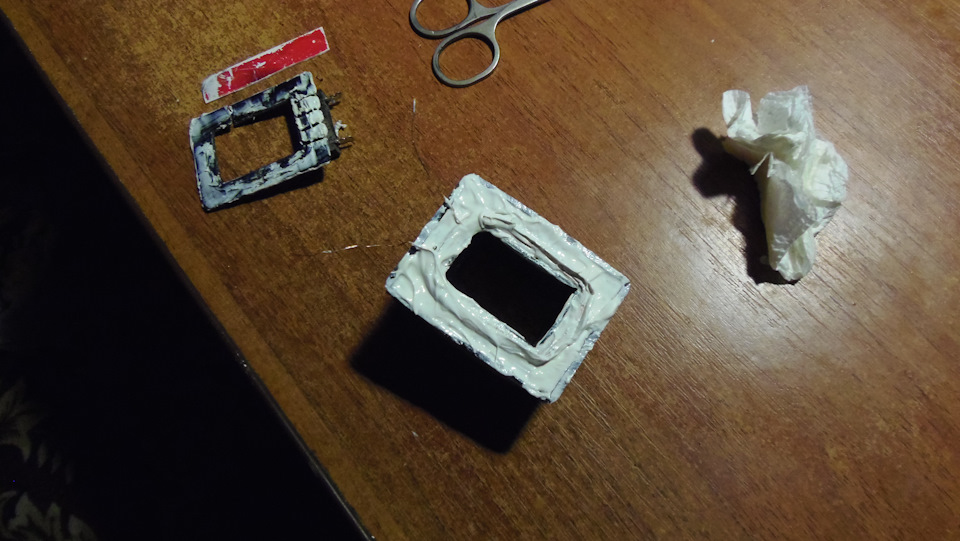

Первинку перемотав проводом 0.25, 1080 витків, періодичнопромазуючи силіконом, загалом що з цього вийшло дивіться на фото, )) зарядне пройшло випробування під навантаженням в районі4-5годин, ні че не гріється, в принципі результатомзадоволений.)

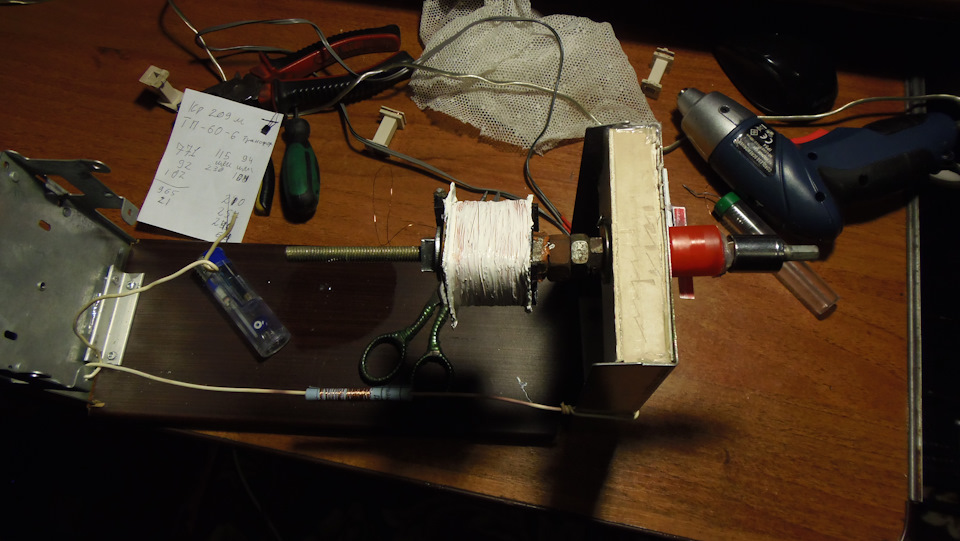

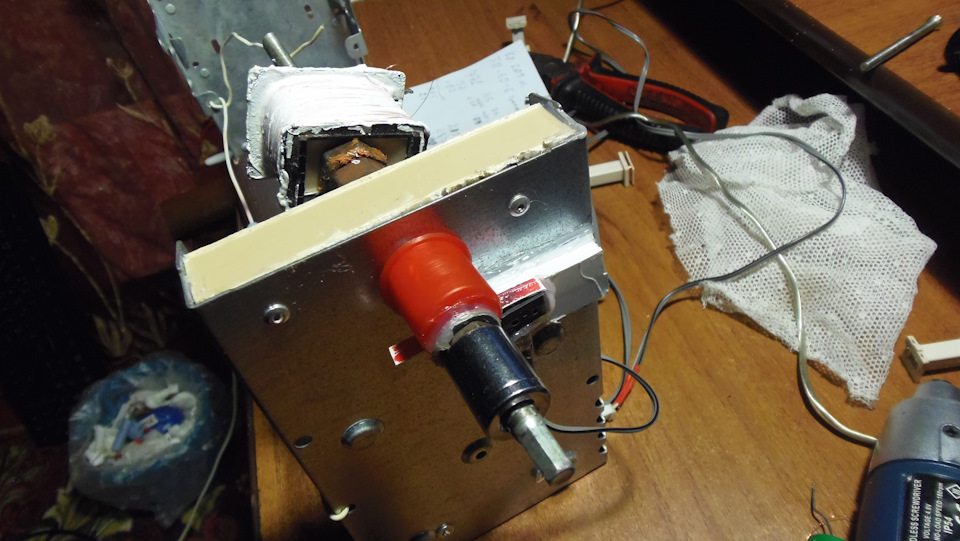

Ps Первинку трансформатора перемотував на саморобномунамотувальному верстаті, принцип верстата:вал з присабаченоюкнопкою від мишки, електровикрутка як мотор і старий калькулятор яклічильний механізм.))<
Рахунковий механізм працює так:Підпаюємо два дроти до кнопки "рівне", кінці дроту підключаємо до кнопки переривниканамотувального верстата, далі вводимо на калькуляторі 1+1 іпочинаємо процес намотування, з кожним повним оборотом валу числобуде підвищуватися " на один".Запчастини на фото:1116061






Коментарі2
У дитинстві щось мотав, використовуючи механічний лічильник від касетного магнітофона. А навіщо силікон в обмотці?
Провід був не новий, а від старого трансформатора, перестрахувався що б не пробило, знаю що не за технологією, але працює до цього дня, як не дивно ...)
