Всім привіт.
Доробив нарешті своє зарядне + лабараторник, окреме спасибі засхему регулювання на TL494 і допомогу в її створенні Tamerlan127, так само за допомогу McSystem< br/>

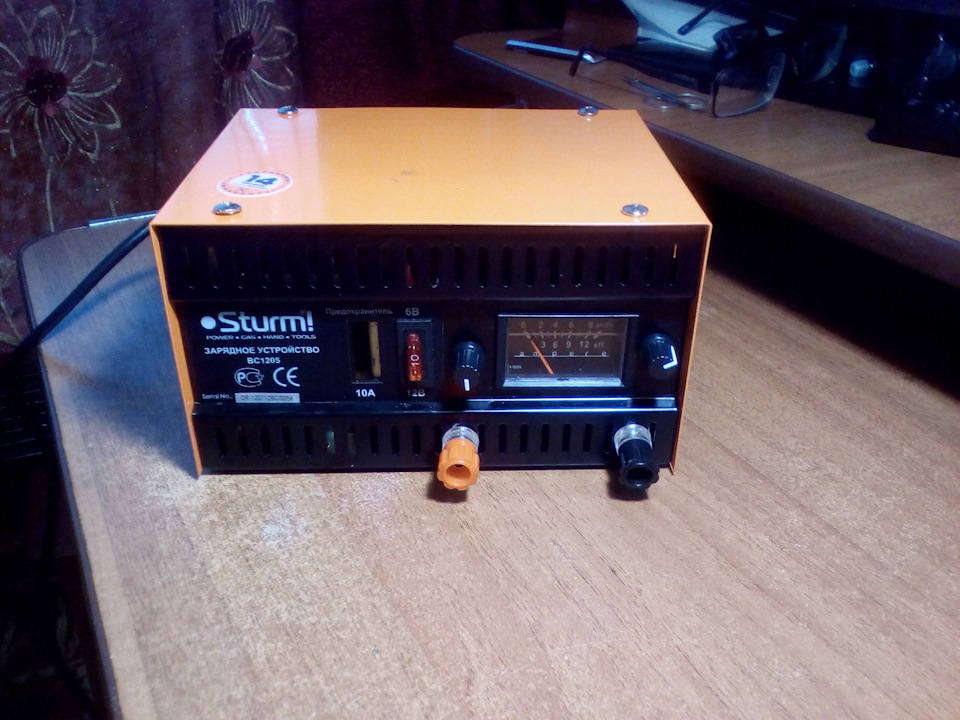

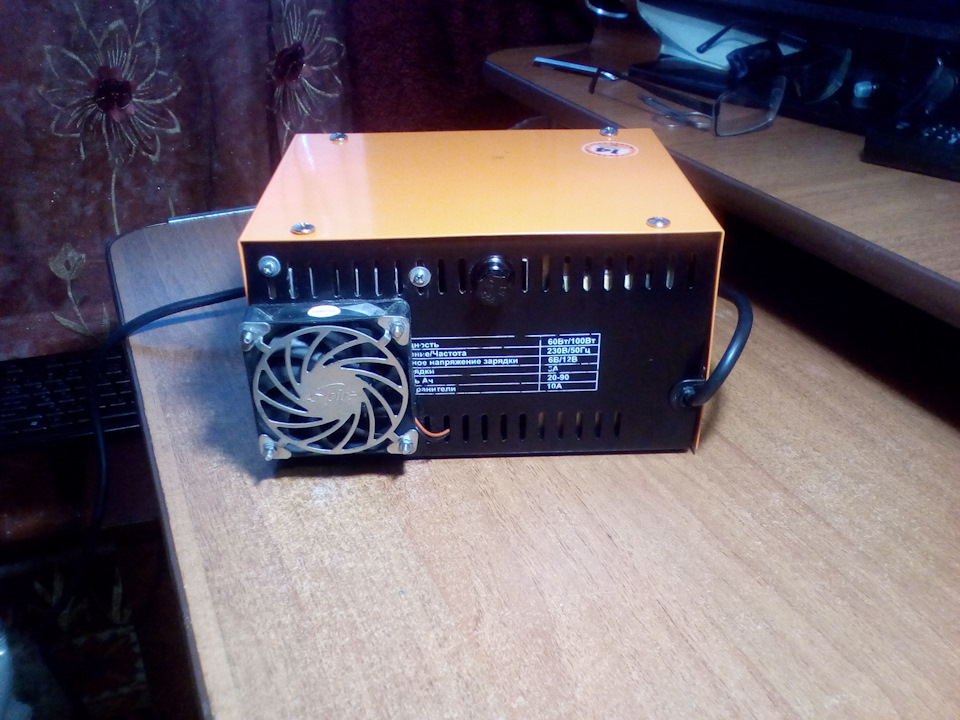

Для зарядки було взято корпус від старого зарядного Shturm.
Таким чином, по порядку.

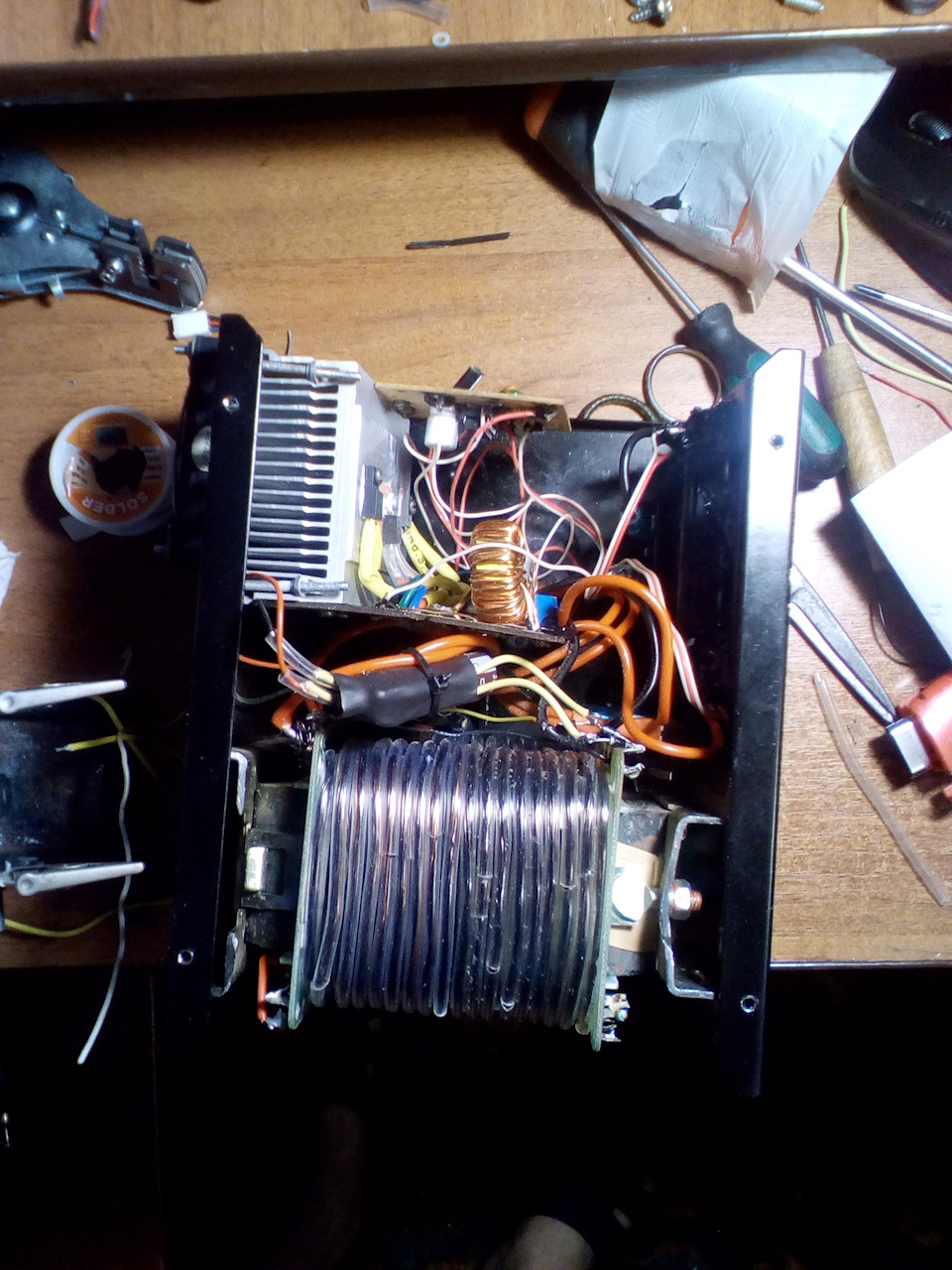

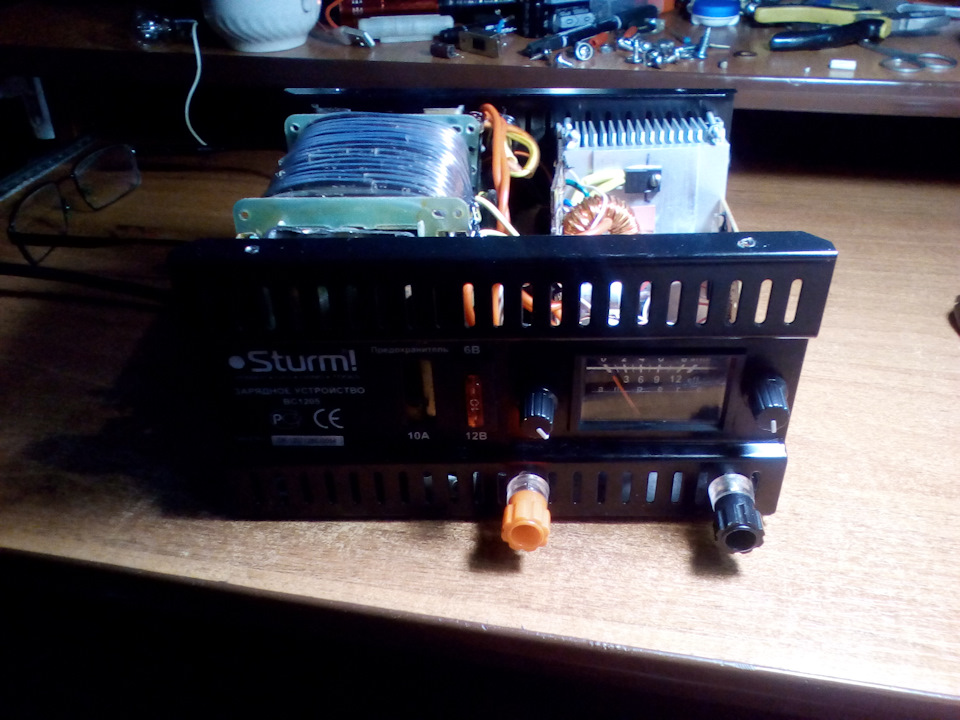

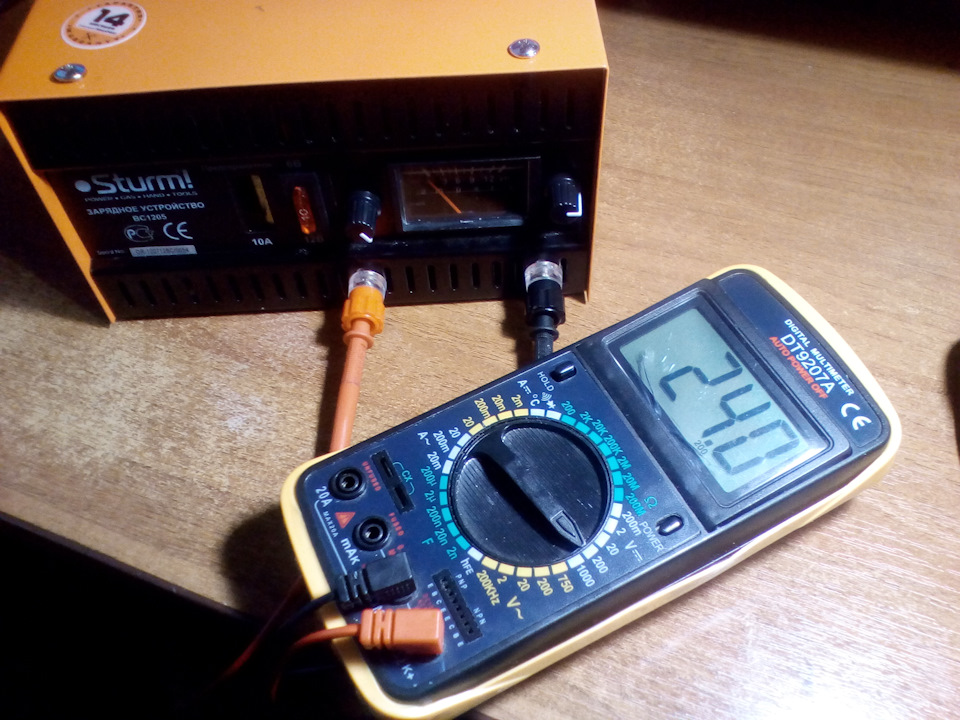

Трансформатор ТС 250, вторинку перемотував його ж проводом, зібрав7жил по 0.63 ( 4.41квадрата) в одну купу, просунув усю цю справу вкрапельницю (різав шматки трубочок див. По 15-20) і намотав по 35витків на кожну котушку, в загальній сумі отримав 24 вольти, а осьскільки Ампер ХЗ, навантажував сам транс до 20-ти А, тягне на ура, більше побоявся, тому що тестер може не витримати. Цифровийвольметр+амперметр поки не встановив, тому що він ще в дорозі, колиприйде поставлю обов'язково. На черзі другий зарядник, за таким жепринципом, тільки замість трансу комп БП, але це буде вже іншаісторія…)






Коментарі4
Цілком пристойно вийшло. Варто по 14 нозі 1 мкф додати, по 1 і 15 по 0.22 мкФ - щоб перешкоди задавити
Дякую, буду цифровий вольтметр з амперметром ставити, допрацюю.
Шунт можна від цифровика використовувати
Дякую, я тут другий лабораторник затіяв на основі комп БП, в розмірах особливо не обмежуюсь, хочу туди ще симісторну регулювання 220В (для термофена) впхнути і роз'єм під паяльник т12 24В, Типу паяльна станція + лаб. БП, хотів би , як організувати ко...
