Зарядне + Лабораторник 20в 15А

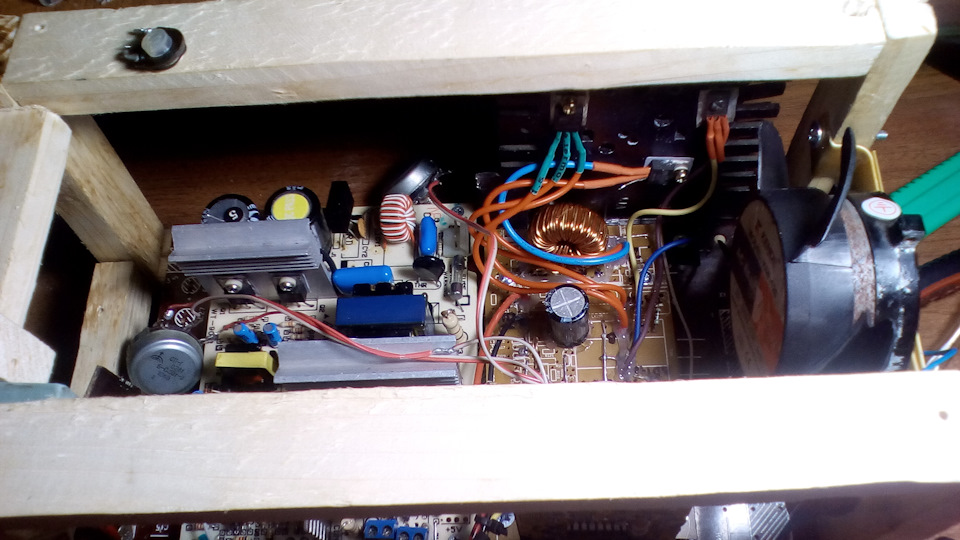

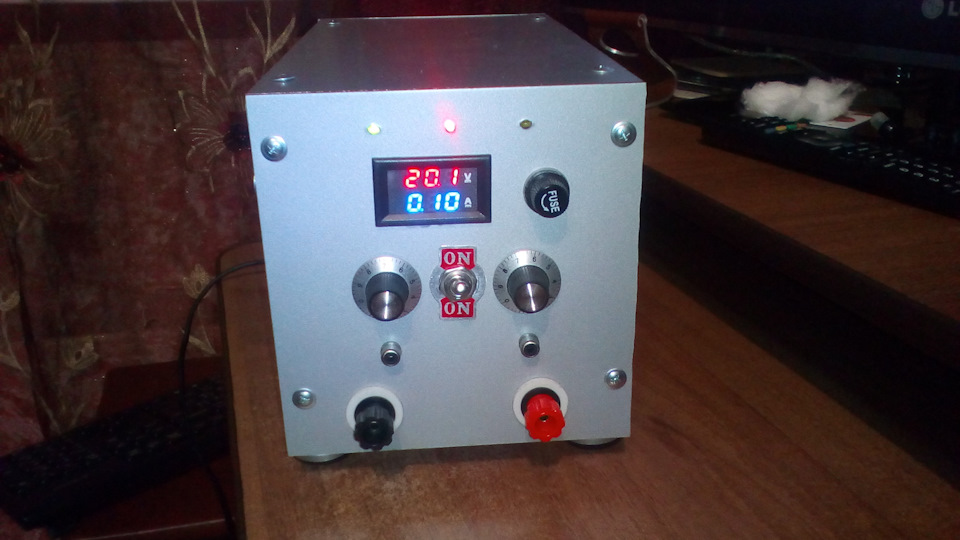

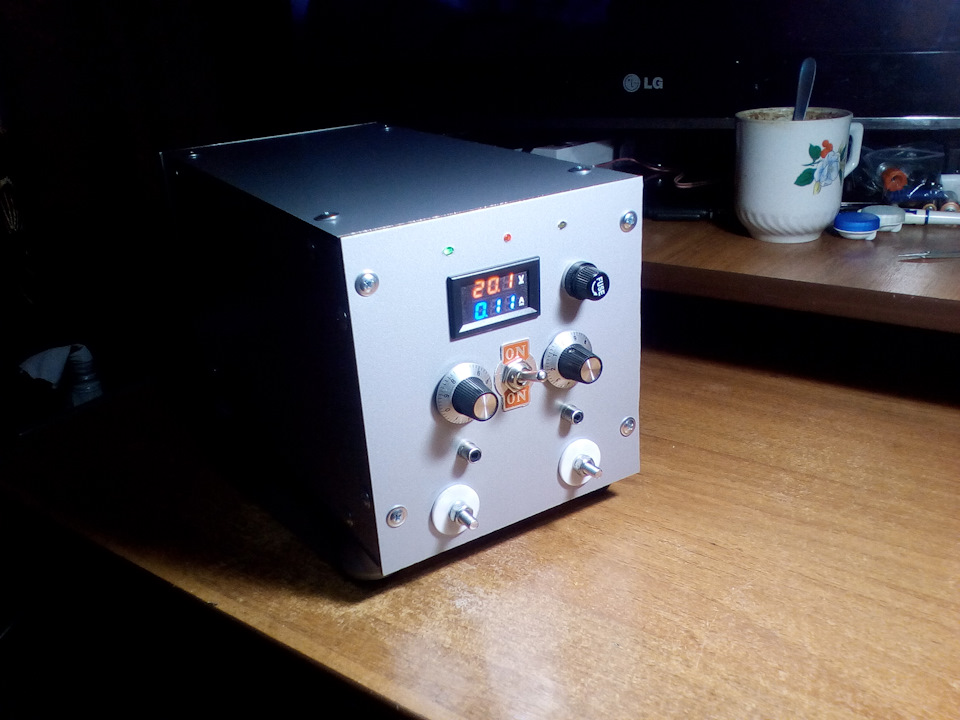

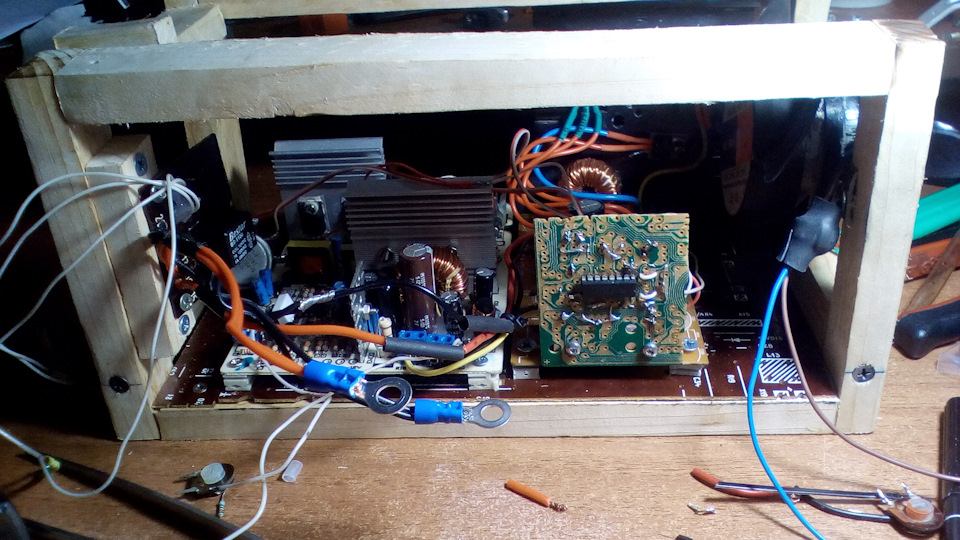

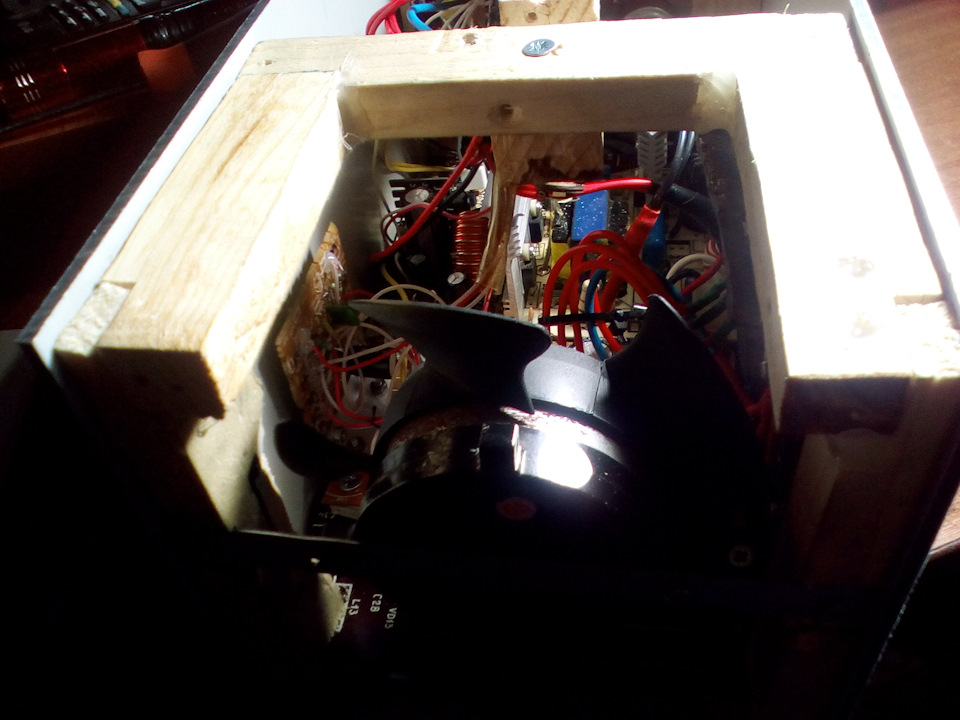

Зробив собі такий зарядник, за основу був взятий комп. БП, схемарегулювання + захист від переполюсовки, ось що вийшло, суворо нештовхайте, ідея прийшла спонтанно і "обваження" БП збирався на БУоліті навісним монтажем, хотів переробити і витравити схеми, алетак як зроблено для себе і все чудово працює вже з пів року, вирішив залишити так.)Запчастини на фото:R131K
Коментарі15
Знайома схема
Вона сама, дуже зручна ваша схема, подобається простота складання, універсальність, виклав тут, може кому ще знадобиться ...)
Я теж знаю, але іноді вдома халтурю, ну і косяки іноді теж бувають ...))
Так, мабуть хороші кондери були, на роботі щось ще нічого, а от коли вони вдома вибухають, то мої потім ще довго носом крутять і своє фу висловлюють ...)))
Ну тут як пощастить, я один кондер пропустив, тільки до 24-х вольт підняв, бум і димова завіса, а смердять як вони гидко ...))
Класно вийшло, у мене ще на дачі ТС-250 валяється без діла, хочу на основі його ЛШП зробити.)
Офігенна річ. А схеми переробки блоку живлення не залишилося?
Мені можна плату? Якщо не складно.
Скинь пошту, відправлю, схема регулятора на ШІМ універсальна, можна до будь-якого трансформатора або імпульсника прикрутити, я її і на інший зарядник ставив. https://megadriver.org/p1182124-zariadnii-laboratornik
Скинув.
Відправив.
ок, дякую.
У мене БП на TL494, на 1 ногу мікросхеми у мене йшло два резистори, методом тику відпаяв один, поставив підстоєчник, покрутив, нічого не змінилося, поставив на місце, відпаяв інший, підкинув підстроєчник, напруга почала змінюватися, наздогнав до 20 в...
Тобто комп'ютерником ти тільки напругу підняв, а схему регулювання струму та напр. зробив вже після на виході?
Так, тільки підняв напругу, плюс цього в тому, що у тебе в БП залишається заводський захист від перевантаження, а регулювання на TL збирати не складно, там мінімум деталей, я навісним монтажем збирав, а щоб все компактно вийшло, то просто надрукував ...
