Обшивка багажника - частина 3 (біля креслярської дошки)

От ті самі обіцяні креслення підлоги та боківок для обшивкибагажника та коротка інструкція як ними користуватися.

Для початку хитаємо креслення за одним із посиланьнижче:Посилання на скачування з ex.ua або Посилання на скачування зЯндекс.Диск

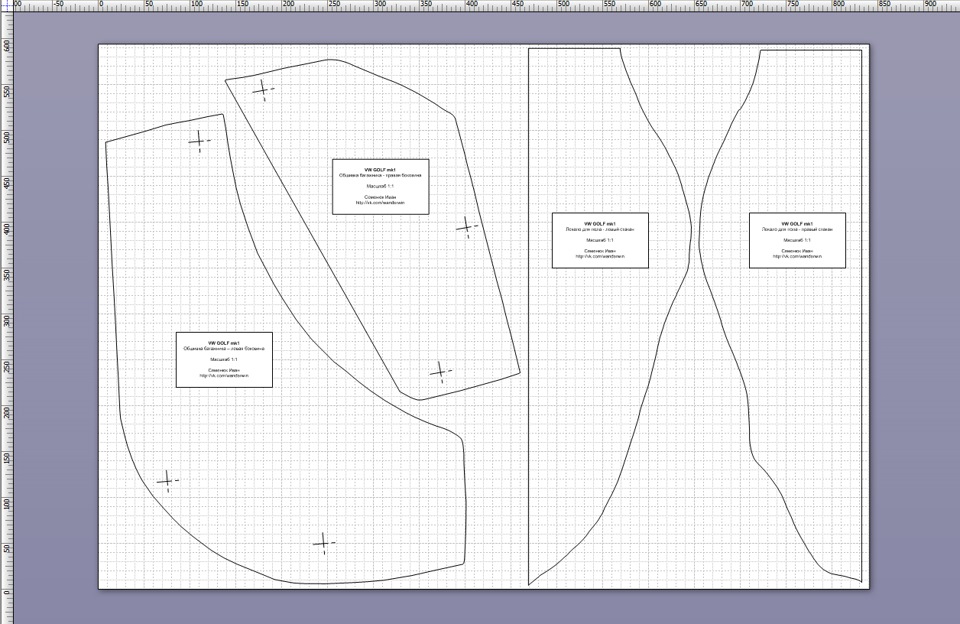

Лекала намальовані в масштабі один до одного і вміщені на одномуаркуші формату А1 (841 х 594 мм). Відкривши завантажений файл задопомогою Microsoft Office Visio побачимо ось таку картину:

Далі бажано б це роздрукувати.Можна роздрукувативдома/нароботі/усоседа на папері формату А4 і потім все склеїти докупи або піти в найближчий прин-центр і роздрукувати відразу наформаті А1 як звичайне креслення (для тих хто закінчував технічніВНЗ та малював креслення та карти техпроцесу це буде дуже знайомо.)Роздрукувавши, вирізаємо все по лінії і отримуємо чотири відміннілакали.

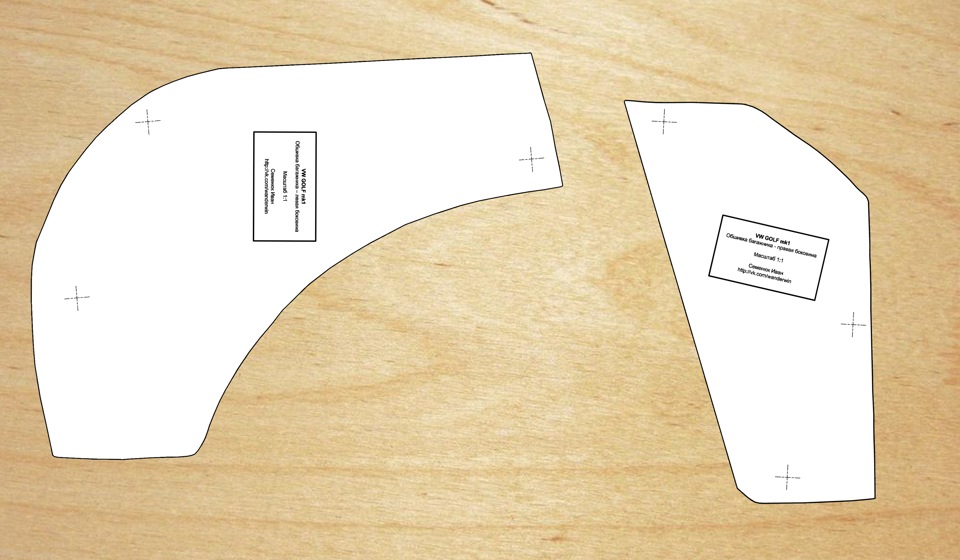

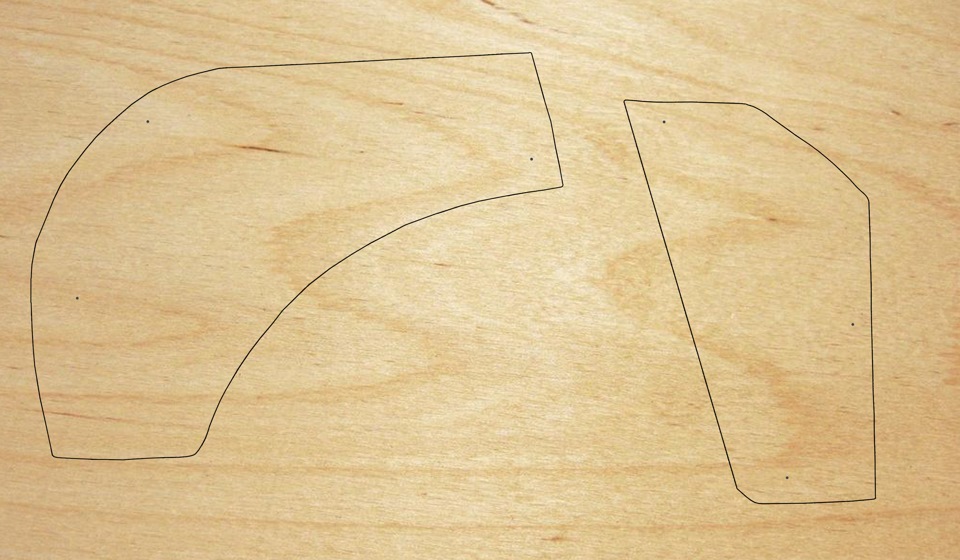

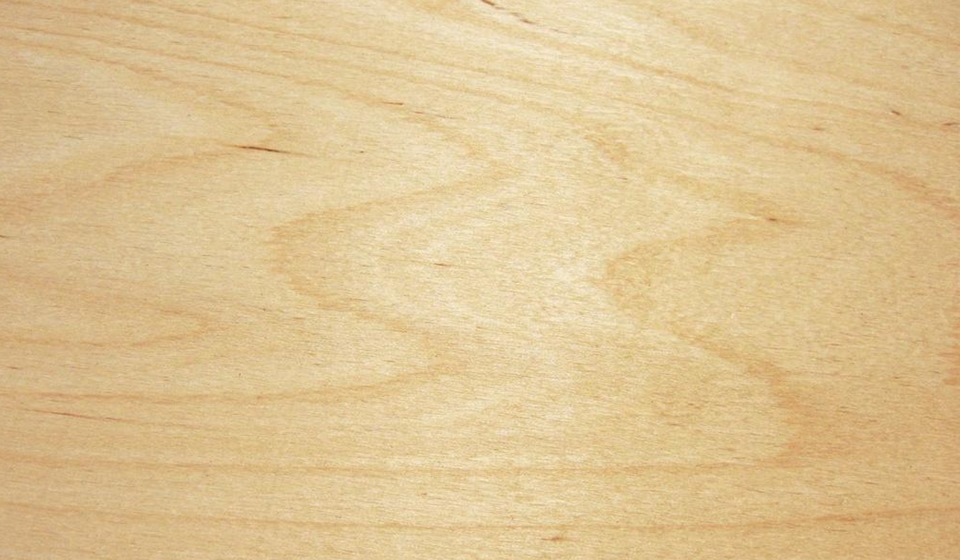

Важливо! До того як Ви почнете розкреслювати і різатифанеру. Прикладіть лекала боковиків на місця в багажнику, перевірте як все прилягає і чи збігаються отвори для кліпс . Принеобхідності вносимо виправлення. Підлогу рекомендую спочаткувирізати з картону (наприклад старої коробки від холодильника) ітакож покласти його на своє місце для припасування. А після цьогоможна сміливо приступати! Почнемо з боківок. Беремо фанеру.Обкладаємо кожне, помічаємо отвори і налагоджуємо лекала.

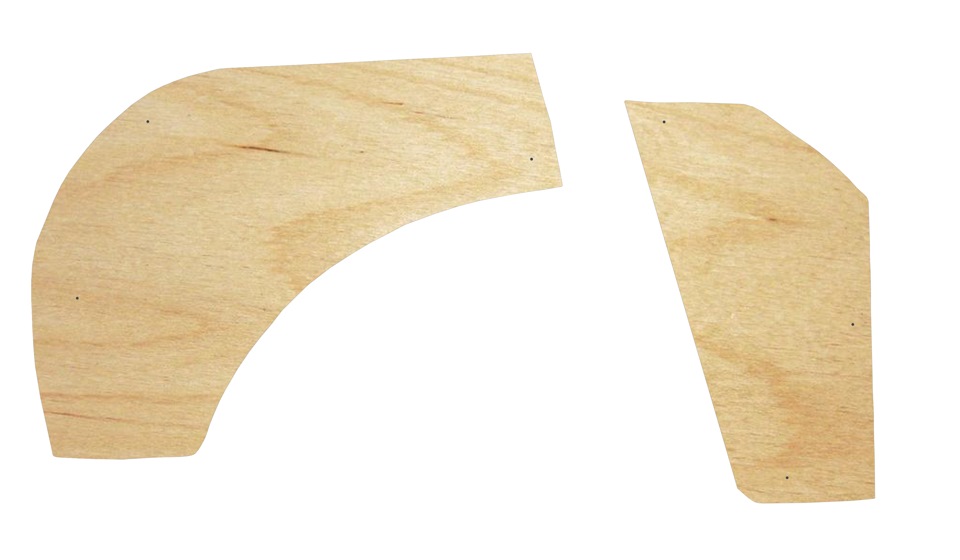

Беремо лобзик і вирізам по лінії. Залишилося просвердлити отворидля кліпс і обтягнути. Тепер підлога. Тепер підлога. Підлога маєрозмір 1235 х 720 мм. Беремо такий шматок фанери.

Приладжуємо лекала як показано на малюнку нижче (ліве та правелекало по відповідних сторонах впритул до верху).

>

Обводимо.

Беремо лобзик і вирізаємо.

Задню панель дивимося і заміряємо вже за місцем.

Ну власне і все! Кожен у міру своєї фантазії може сміливовдосконалити конструкцію.

Дерзайте і головне дотримуйтесь правил безпеки при роботі зінструментами і дотримуйтесь золотого правила: "сім разів відміряй, один раз відріж! "
