У всіх у нас є блок реле під капотом. У кого немає — той пронього мріє)
Нещодавно наш колега Medalistde Попросив допомоги впізнанні реле І я вирішив створити тему і розібратися в схемі іроботі цієї чорної коробочки.
Мої реле виявилися затертими, тому прохання до тих, у кого блок вадекватному стані:викладіть фотки з назвами релюшок, щоб шукати їхможна було.

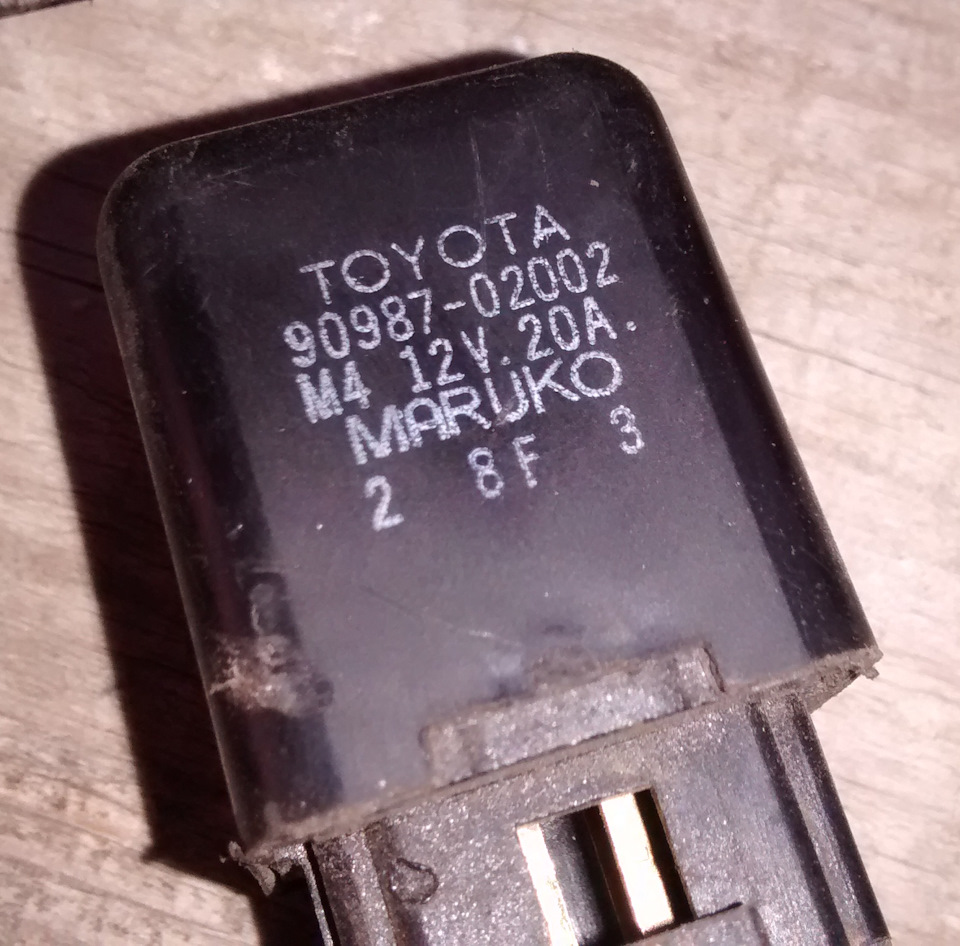

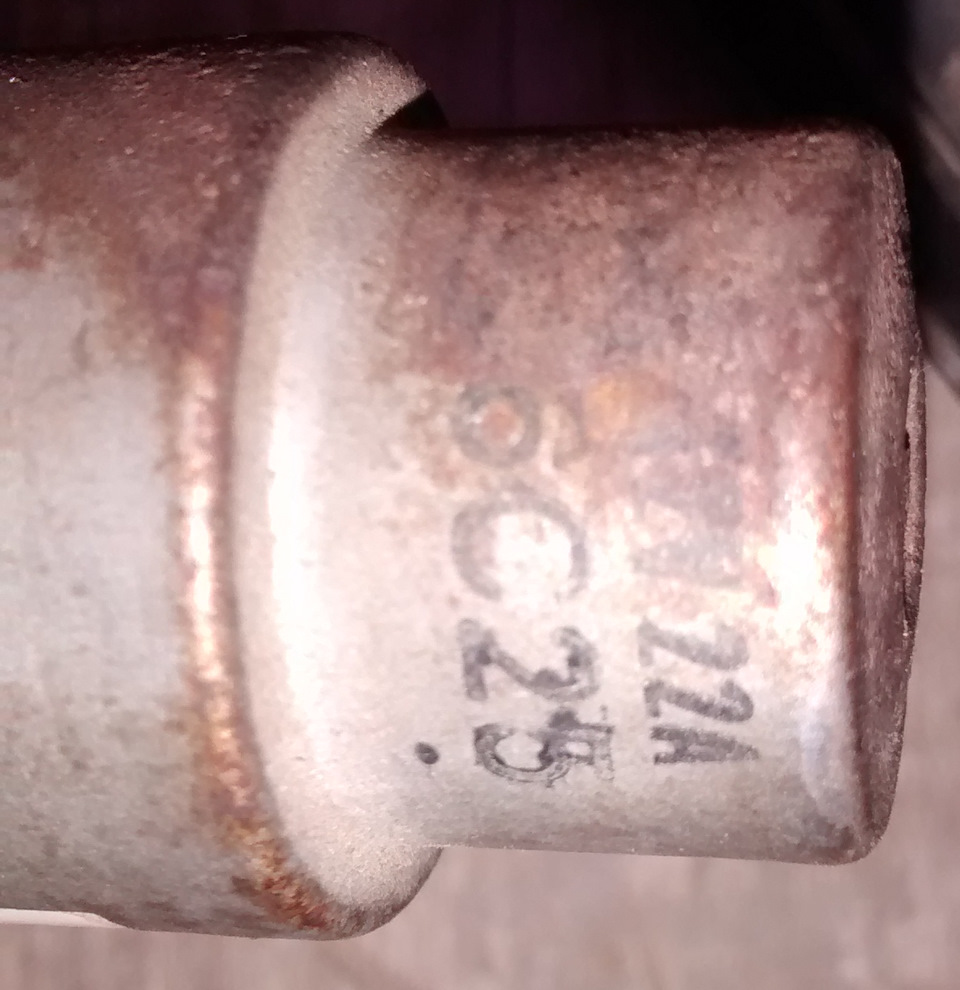

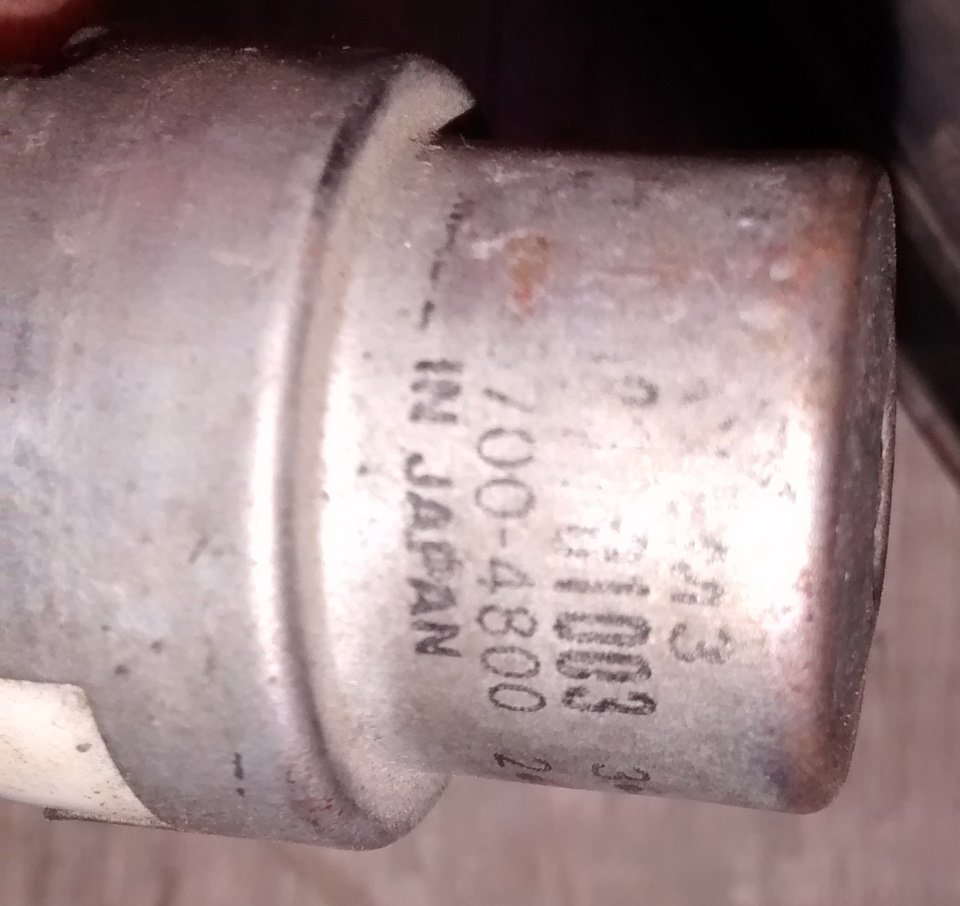

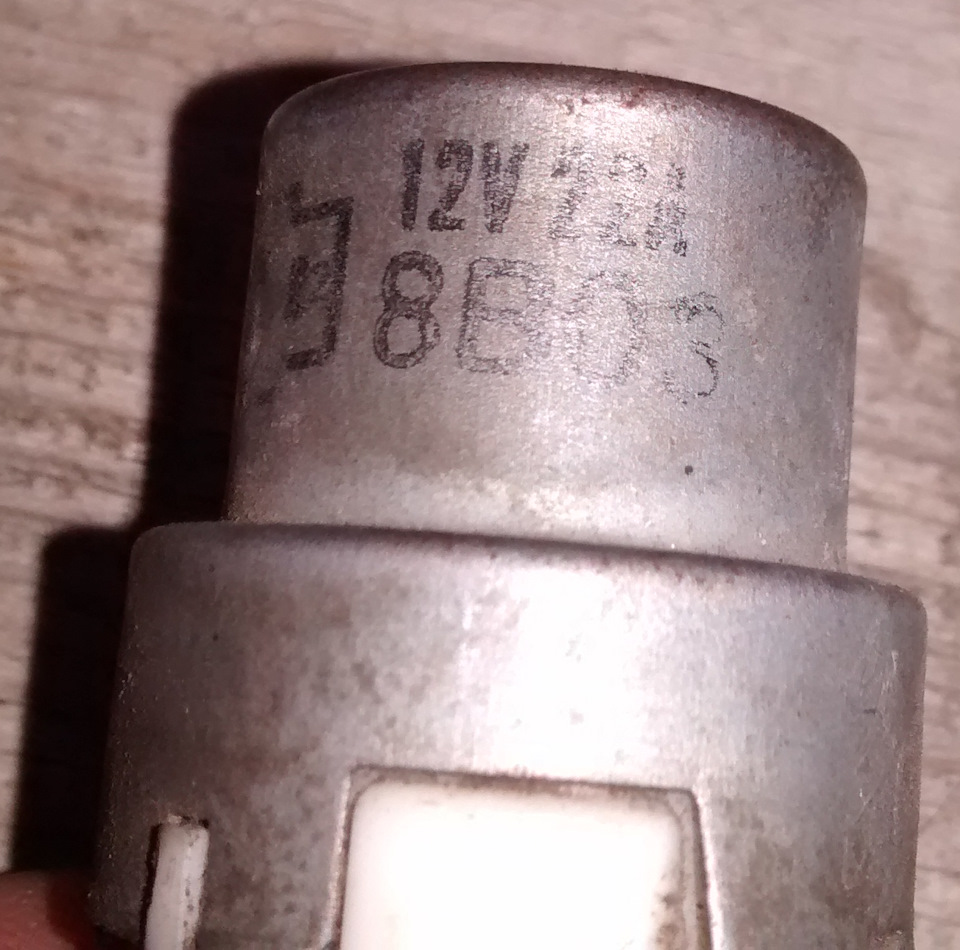

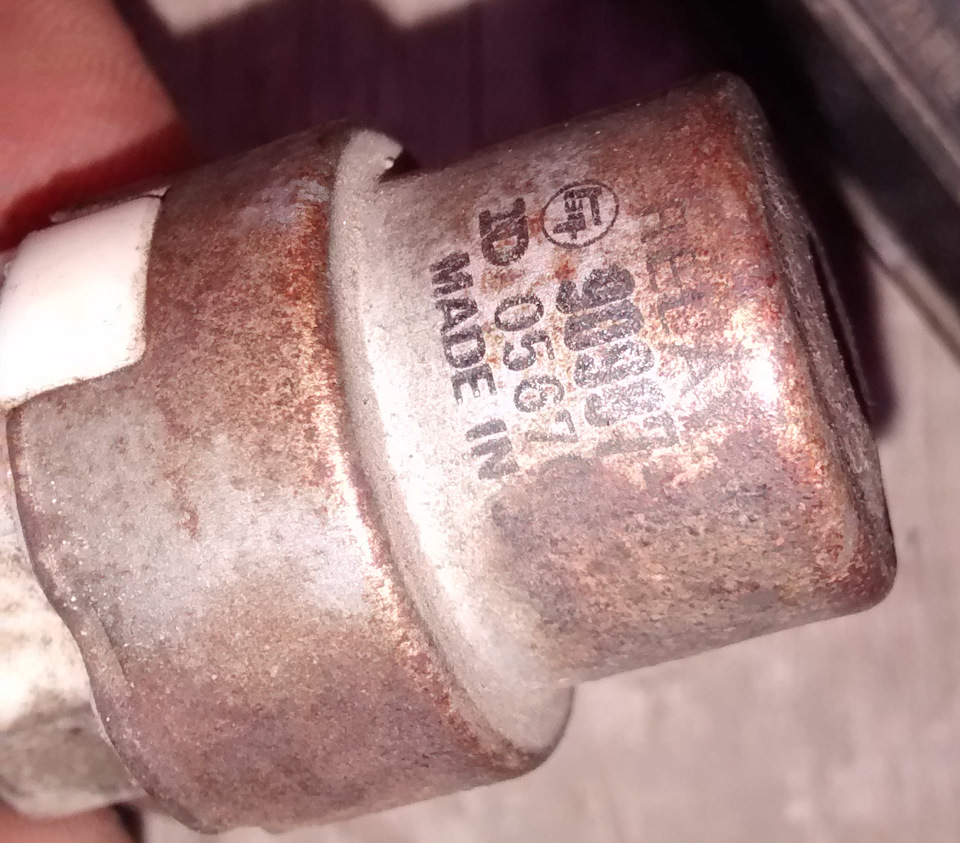

Поки що викладаю свої фотографії і пізніше викладу схеми, якіє.
EFI
MAIN
MAIN
TAIL
TAIL
HEAD (фАРИ)
HEAD (фАРИ)
Коментарі18
Зелене 81880-22070 номер
У мене лежить реле поворотів триконтактне, не знаю де воно має стояти, все облазив
На фото видно кольори проводів до реле поворотів. На жаль місце кріплення невідоме) у мене просто висить)
Можна загальний план, де це реле
провід звисає з коси, зверху з боку правого дефлектора печі. Знову ж таки, трохи пізніше зфоткаю загальний план
коса виходить із кікпанелі і піднімається вгору
Походу дроту заходять у косу і спускаються до блоку запобіжників. Ще виявив синій, непідключений роз'єм. і купу інших дивно))
А я не можу знайти повороти, аварійку та задні габарити, після сигналізації... Довго мучаюся вже... Не можу знайти реле на повороти та аварійку.
Під кермом, праворуч від рульової колонки. Завтра сфоткаю. У мене зникли поворотники одного разу. Тобто, то не орють ... Зняв, пропаяв з активним, безвідмивальним флюсом і все ожило
І мені теж можна буде фото цього роз'єму)))
Де шукати реле стартера?)
У кікпанелі запобіжники всі цілі, до речі?
Кікпанель водійська, праворуч. Там купа реле та запобіжників. Саме там потрібні тобі
У мене ось така
вище фото
Якщо потрібно зробити фото і детальніше розсисати про НР реле.
Розпиши, будь ласка! Дуже вдячний буду! І дуже хотілося б фото колодочок фар, так щоб видно кольори були ... Там на всі 2 фари повинні бути різні дроти - окремі коси. У мене колгосп тут страшний
Що таке DIMMER? крайня справа колодочка, із заглушкою?)) І у мене знизу на блоці запобіжників є непідключена Г-подібна колодка.
