Довго я мріяв самостійно навчитися робити діагностику ГБО, але всеніяк не наважувався...
І ось настав цей час :)<
Спершу я перечитав купу форумів, сайтів тощо… І таки вирішив некупувати готового кабелю, а зробити самостійно! Тим більше що самапрограма на KME Diego G3 є у вільному доступі. >
Так, програма є, тепер потрібно зробити кабель!
Для цього мені знадобилося:
<— 2 метри кабель на 3 дроти;
— фішка від інжекторної ВАЗ 2108 (тато);
— мікросхема "TTL конвертер модуля UART"; <
Фішку та кабель купував на авторинку за копійки.

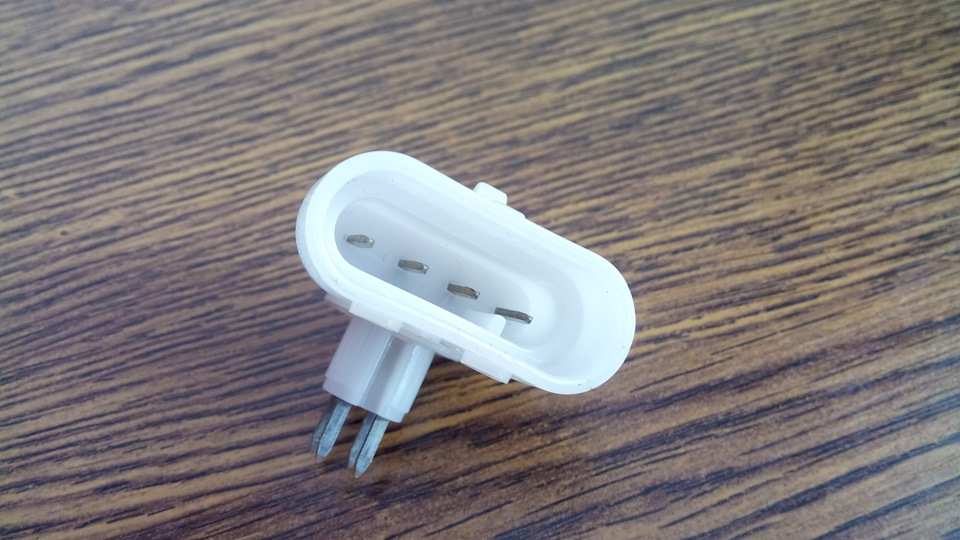

фішка від інжекторної ВАЗ 2108 (тато)
> Мікросхему купував на Алі експрес, ось тут:
Посилання

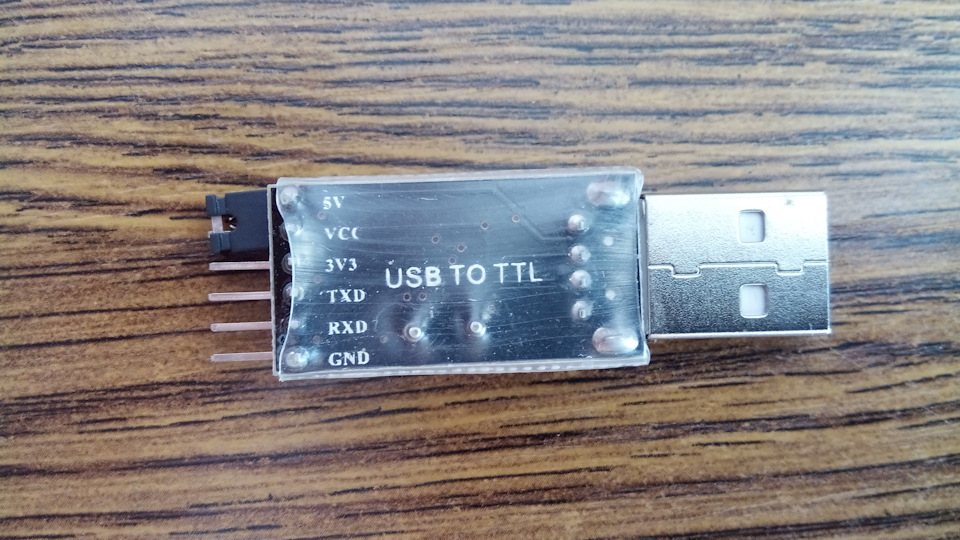

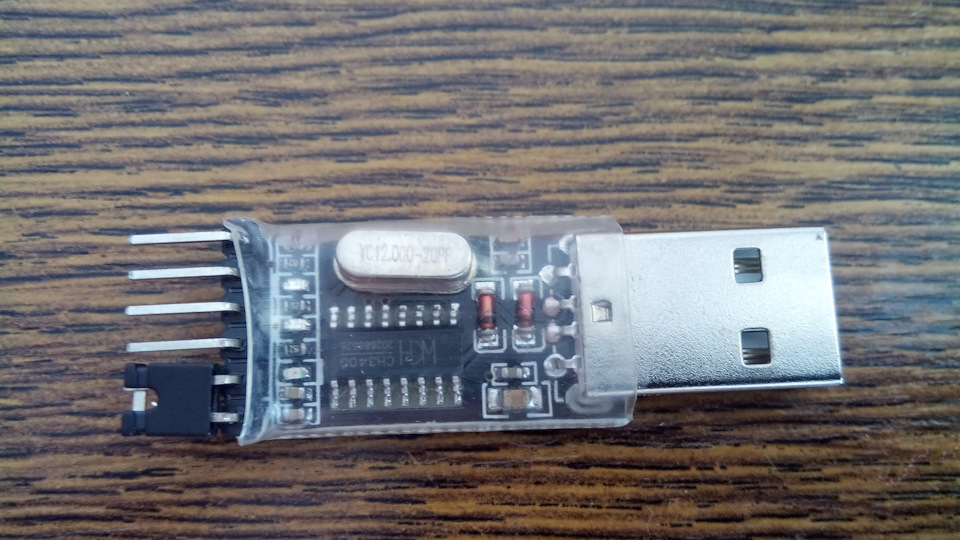

мікросхема
Як видно на фото вище, на мікросхемі є позначення які нампотрібні! А саме (GND, RXD, TXD).

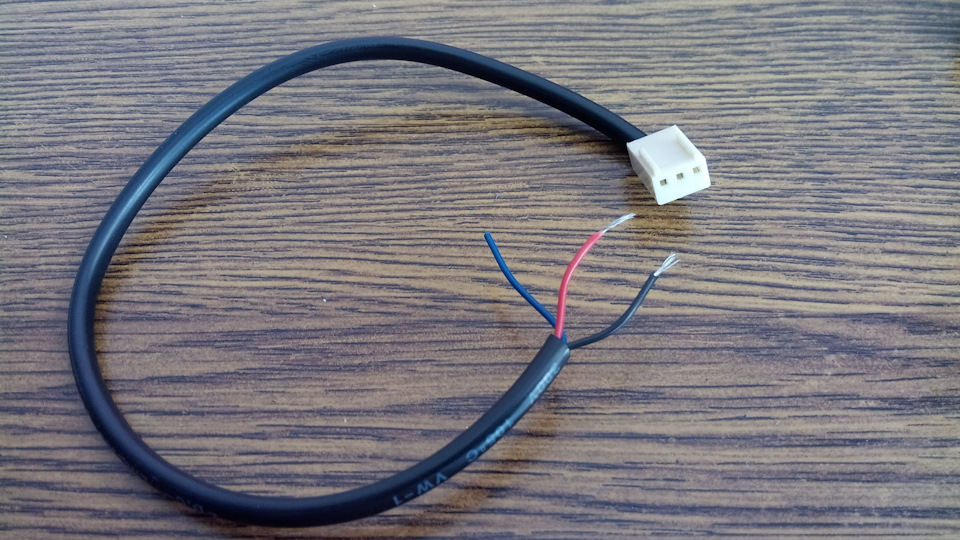

Фішка з 3 проводами до мікросхеми

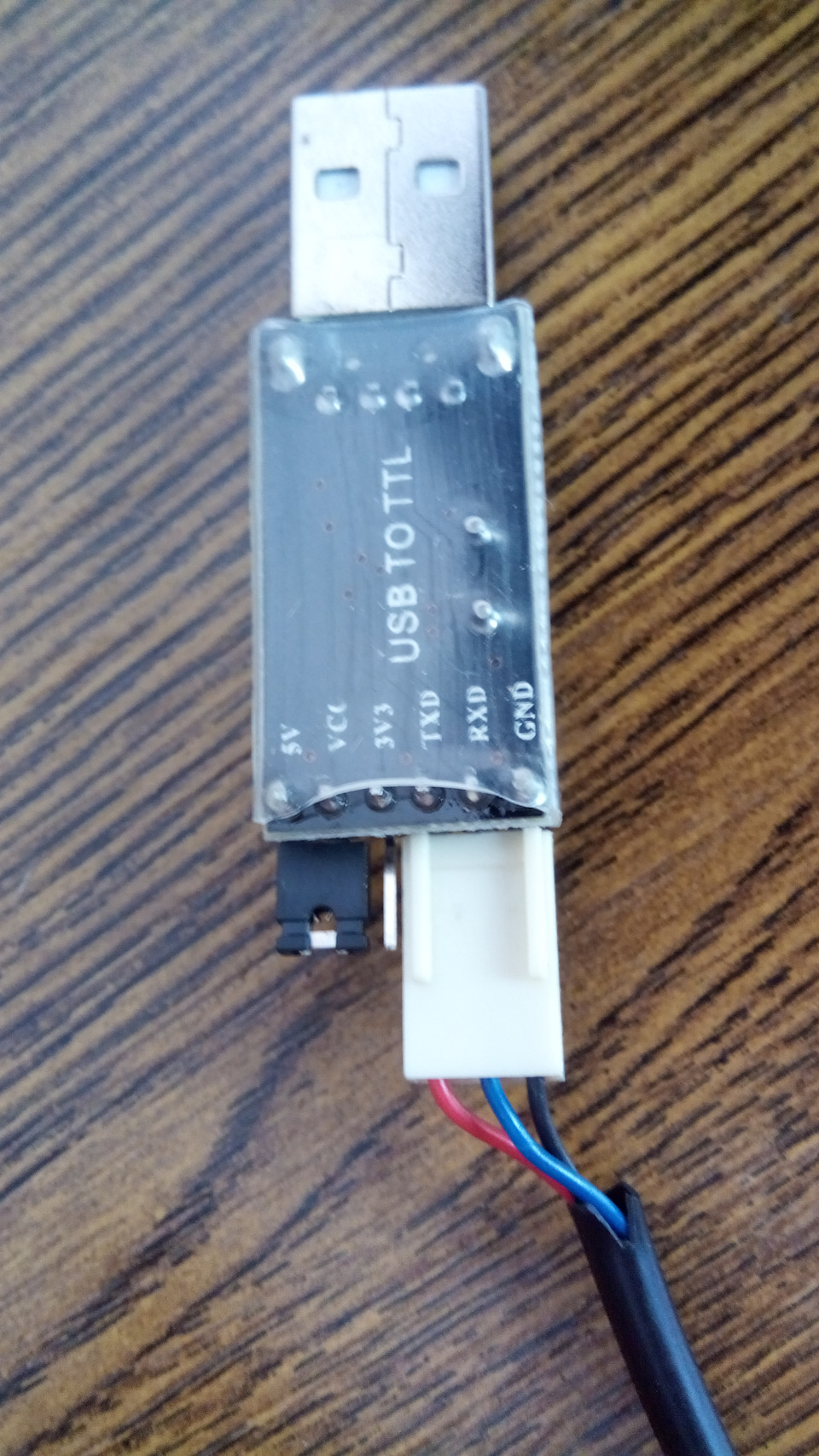

Як рідна
Тепер найголовніше! Це розпинування мого ЕБУ ГБО, Diego G3!
Розпинування Diego G3
Я продзвонив фішку від ВАЗ 2108, яку ми будемо підключати до фішкиГБО і так само вказав розпинування Власне тепер потрібно припаятикабель до фішки ВАЗ 2108 і згідно зі схемою розпинування підключитиготовий кабель до мікросхеми (GND, RXD, TXD)
>
Ось і все., кабель готовий! Ідемо пробувати…
Підключаємо до ЕБУ
І удача! Працює:)
.
.
.
.
.
Так як я початківець у цій справі, буду радий будь-яким поради відВас знаючих :) Ще помітив що на газі постійно з'являються помилкиР0170 і Р0173. На бензині їх немає... Мабуть, потрібно налаштуватиГБО. > Update:
Вчора пробував підключати кабель до ГБО ЕБУ Stag 4, на мійподив кабель підключився і все працювало! Тож сміливо можнапідключати…
Коментарі18
А У мене ось проблема, не підключається. Пк кабель бачить, а до гбо не підключається. Всі драйвери встановлені. Пробував і pl і fdti чіпи
Може щось з мізками гбо?
Ось не знаю як перевірити
Тоді тільки до фахівця
Як би газ працює, але з перебоями
До спеціалістів однозначно
Може спробувати програми інші підібрати?
Я б спершу поїхав до спеців і подивився якою він прогою працює, і заодно б дізнався чи взагалі буде працювати по кабелю. Може там у самих мізках проблеми, а не в кабелі або програмі ...
Ясно, дякую
Що за програма?
Diego G3.Посилання вище є для скачування
Здрастуйте підкажіть як увімкнути розширену версію програми Diego G3 3.0.8.0, при підключенні до мізків або розширений вид програми згортається і автоматично перезавантажується з урізаними налаштуваннями
Навіть не знаю. Шукайте у програмі…
може потрібно блок перепрошити, може старий 2006 рік помоєму, але поді не дурні його делплі на 6 циліндрів розраховано, все має змінюватися в програмі, мож файл ще який потрібен в програмі для мого блоку, ключ я не знайшов прога начебто як безкоштовна
Так заїдьте до газовиків і спитайте їх. Я думаю їм не складно Вам допомогти з цим питанням.
кабель саморобний на базі мікросхеми PL-2303
непогано вийшло як для першого разу. тільки адаптер потрібен був на кшталт цього vagcom.com.ua/universalny…-elm327-bluetooth-skaner/ а так ти молодець, головне що працює
Спасибі. У мене є схожий
