Ок, настала моя черга ставити електросклопідйомники (еСП). Так щовставляю свої п'ять копійок.
Отже, для початку схема, куди ж без неї.
і накреслити все самому з нуля так, як воно має бути. Помилок (силазвички перевіряти всі двічі, потім ще тричі), і ось кінцевийрезультат.

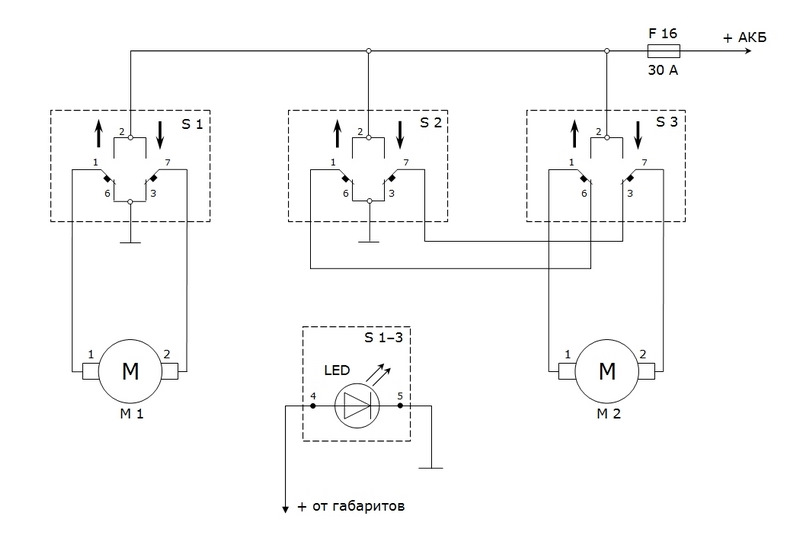

Так загалом виглядає підключення ЕСП згідно із заводськимописом.
< /

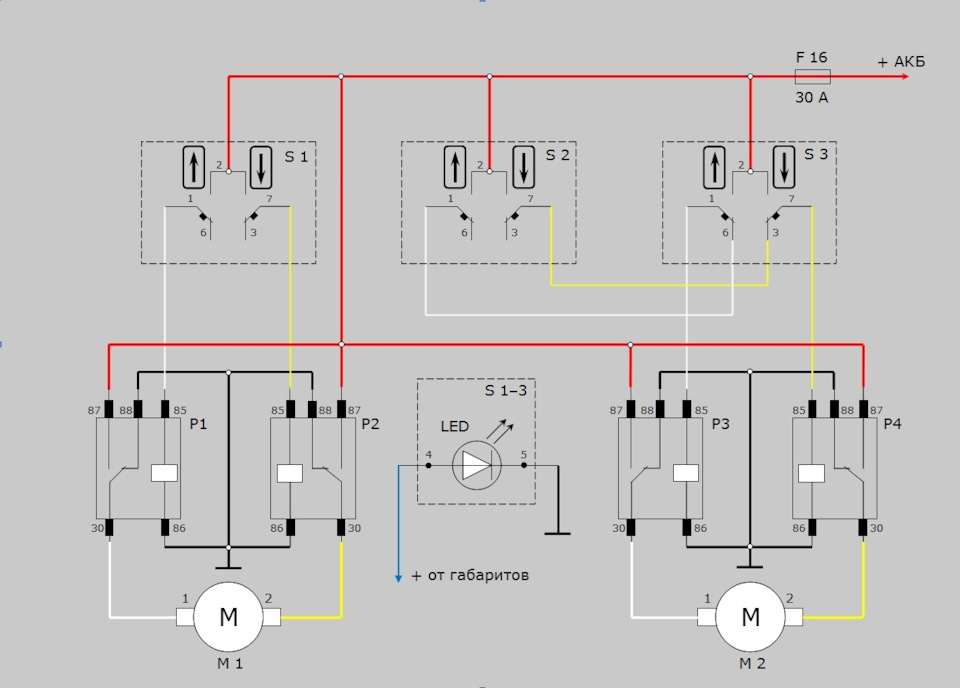

У заводській схемі ЕСП підключені без реле Мене такий варіант невлаштовує, тому ланцюги живлення та управління зроблені окремо.проводів будуть ті ж, що в схемі, я так хочу. Наступним етапом будевстановлення кнопок управління ЕСП, обробка та прокладанняпроводів, встановлення ЕСП. Але про це наступного разу.
Продовження слідує...
