Відкриття бортового комп'ютера з кнопкою керування Aveo T255

Доброго часу доби пані та панове! " Ось нарешті знайшовся час, ідійшли руки відкрити бортовий комп'ютер.
>
машина на газу, то ця інформація мені зовсім не потрібна. Заразспробую пояснити, що і як робити.

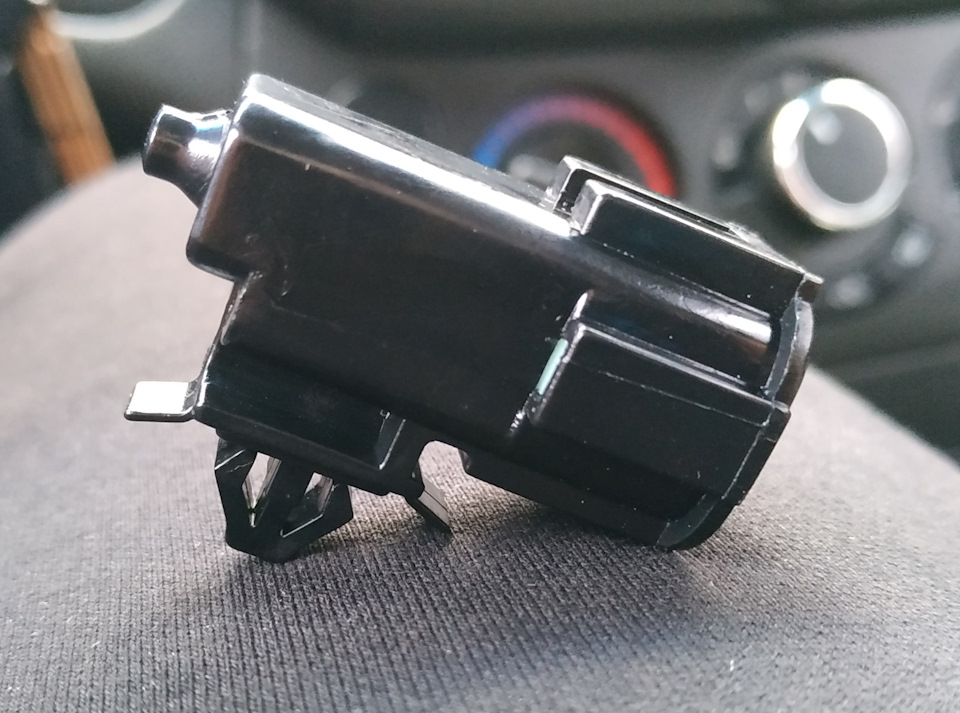

Перш за все, потрібно купити датчик температури зовнішньогоповітря.
Бо на одному з екранів буде показувати температуру, датчик простонеобхідний.

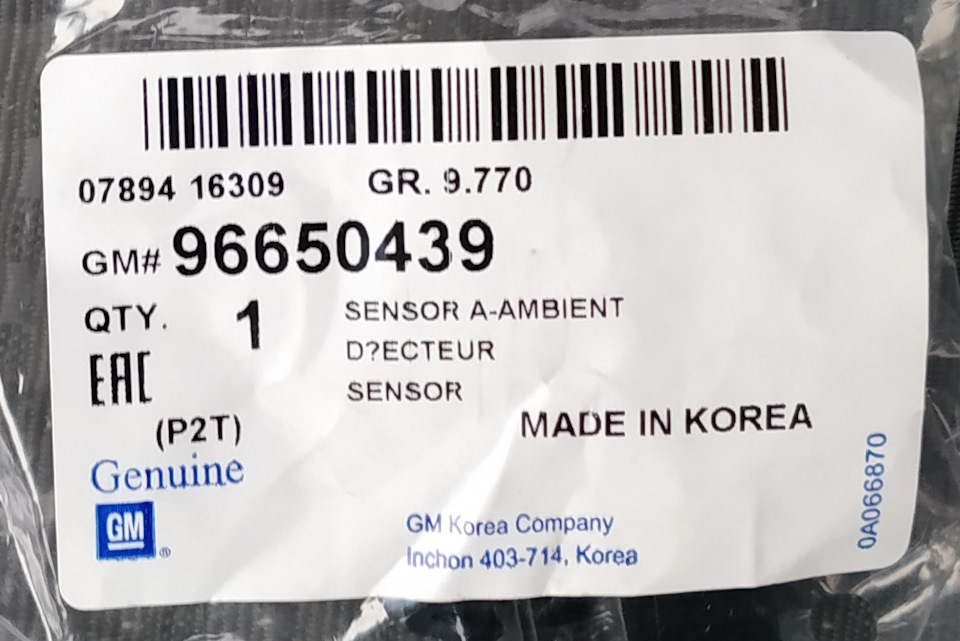

Номер запчастини, оригінальний GM< Датчик температуризовнішнього повітря
Куди ставити датчик, і де його штатне місце, докладніше в ційстатті:
Куди ставити датчик температури зовнішнього повітря
Тут опишу коротенько.
Ставиться він за верхніми гратами радіатора.

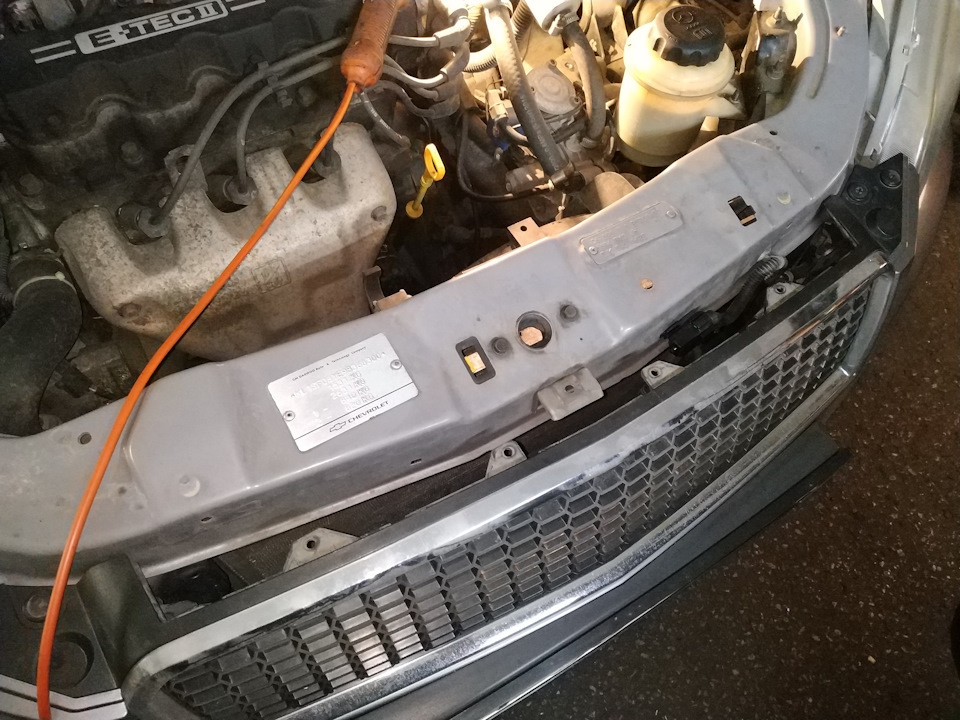

Знімаємо верхню кришку

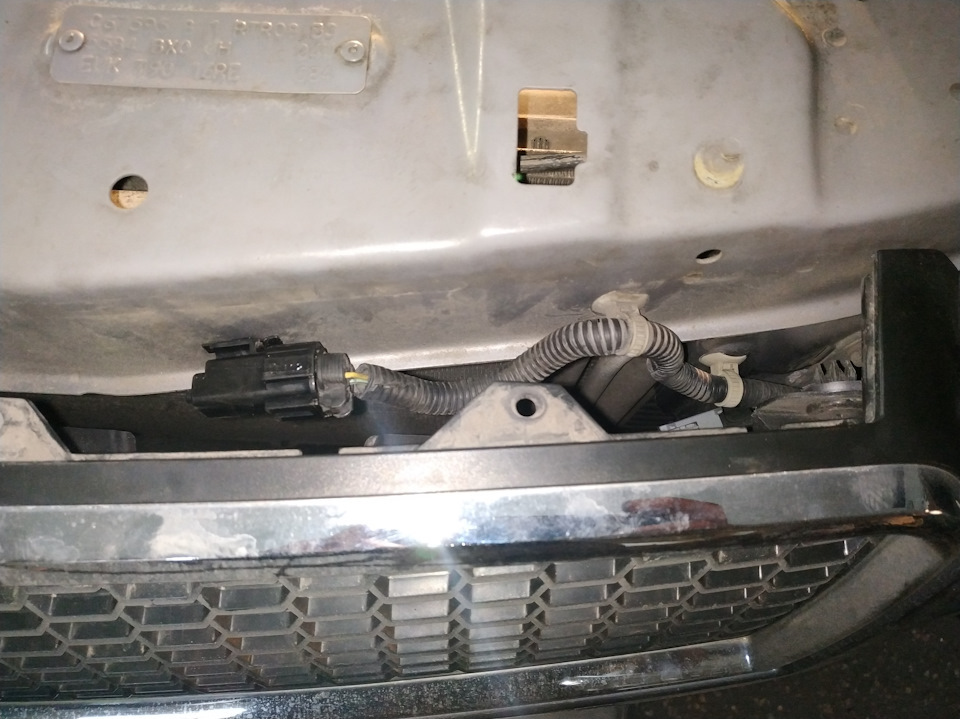

І ставимо датчик
< p>
З датчиком розібралися!

Далі найцікавіше.

Знімаємо приладову панель.< br/>
Як це робити про розповідати нічого.
Там все кріпиться за клямками, і на 6 саморізах (2 на кріпленняпластику, і 4 — кріплення самої приладки).

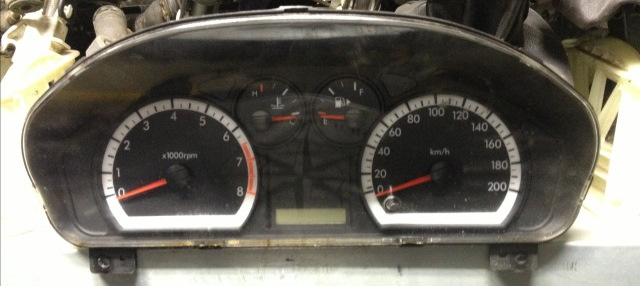

Знімаємо приладку
Перш за все нам потрібно відкрити бортовий комп'ютер. Розбираємовсю приладку. Стрілки не знімаємо. Хтось знімає, я не знімав, і такможна все зробити.
І вирізаємо віконце. Відступаємо від верхньої межі вже наявноговіконця 18 мм. Усі пишуть 17 мм, я випадково не правильно відзначиві вирізав 18 мм. Але, все вийшло нормально. Розмічаємо, підладжуємоміж пластиком і екраном непотрібну дисконтну карту, і акуратно, вирізаємо віконце.
Повинно вийде ось так:У когось рівніше, у когось не дуже. Якщо всезіпсувати, то доведеться купувати нову приладку :-)

Втім, екран ми відкрили. Далі є два варіанти розвитку подій:
1. Можна зробити перемичку, з резистором на 1 ком або без. І тоді увас управління БК буде реалізовано на одній штатній кнопці, якоюуправляється одометр. Почати ми вирішили з цього варіанту.

Купуємо або знаходимо у старій не робочій радіотехніці резисторна 1 кому (чому саме 1 кому не знаю, але скрізь ставлять саме такийномінал).

>

Ми не купували, а знайшли у старих платах, які лежали, і колисьмогли стати в нагоді.
Дізнатися який номінал у резистора можна по маркуванню.
< /p>
У номіналу 1 кім наступне маркування:
Коричневий
Чорний
Червоний
Золотий або срібний

Резистор 1 кОм, 5%
Маркування резистора 1 кОм

Знайшли в записах інших користувачів MegaDriver куди саме паятиперемичку, і всі реалізували.<

Під термоусадкою сховався резистор
Ну і звичайно ж пішли перевіряти) Але на наш жаль. Нічого непрацювало :-(
Кнопка взагалі перестала щось перемикати.
Не знаю чому, контакти були обрані 100% правильно, ну і припаяновізуально нормально.
> Чому так, не зрозуміло.

АЛЕ, ми не засмутилися і вирішили піти іншим шляхом.

А інший шлях, передбачає встановлення ще однієї кнопки, яка і будеперемикати режими БК.
Штатна кнопка на панелі перемикає показання одометра, а вашакнопка, додаткова, буде перемикати саме режими.

Поїхали.

Перемичку ми відпаяли, і далі припаяли два дроти на кнопку.

Місця для паяння контактів кнопки.Фотку стирав у Maksimiliani томущо я не сфоткав цей момент
Збираємо приладку. Я ж вибрав місце під кермом.
Кнопки не видно, натискати зручно, і встановити було зручно, оскільки панель під кермом кріпиться тільки на клямках і легкознімається.
Закріпили кнопку
Місце установки кнопки БК

Ну ось власне кажучи і все)
Все перевіряємо, якщо працює, збираємо на місце.

>

І що ми маємо в результаті.

Отримуємо працюючий бортовий комп'ютер, який у нас і так був, алеми не могли його побачити з- за тупості корейців. І власне що жпоказує БК:Відстань до заправки (на бензині ясна річ) Температурудовкілля.Якщо ви не полінувалися і поставили датчик температури
Середня швидкість у дорозі
І час у дорозі. Але вважає воно не те, скільки ти рухаєшся, усенсі, час коли швидкість не дорівнює нулю, а просто вважає час, коли запущений двигун.

Ось такі справи.

Всім дякую за увагу!
Начебто все докладно пояснив. Якщо будуть якісь питання, звертайтеся.
До швидких зустрічей :-)
