Добрий день.
Не давала спокою ідея, що штатний пристрій може працювати з камероюзаднього виду, проте її немає 🙁

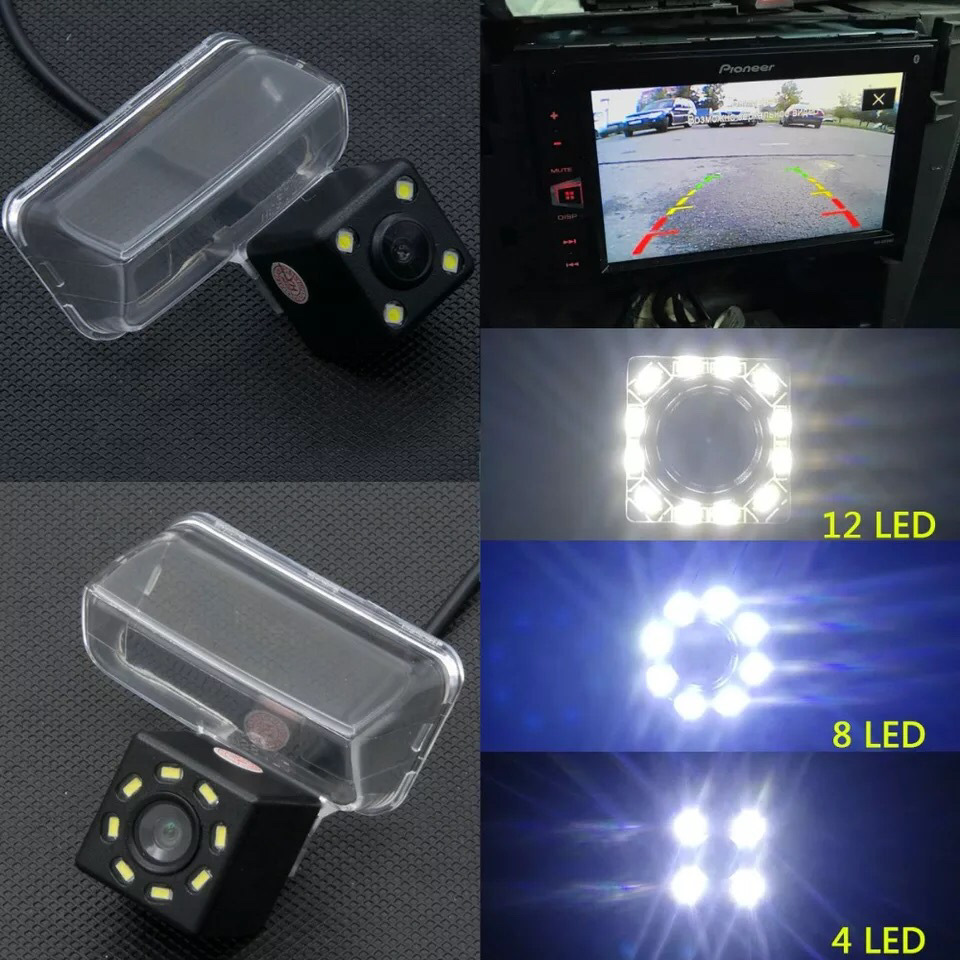

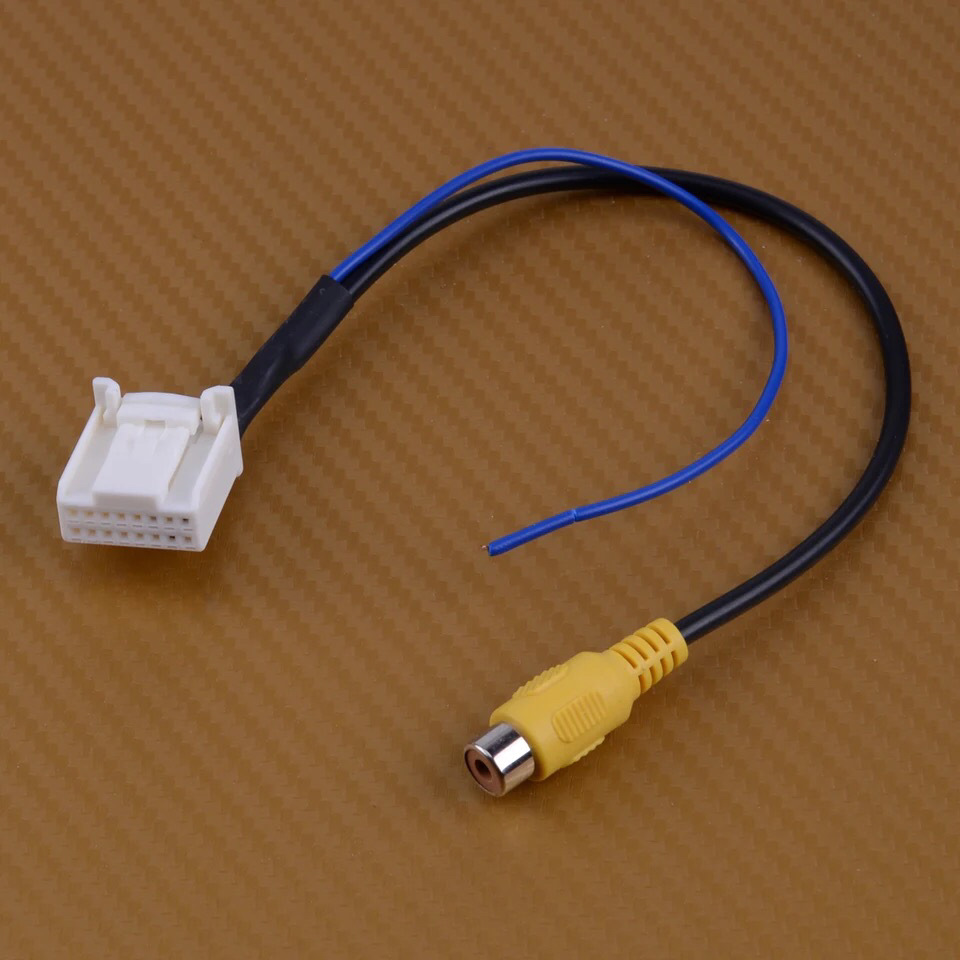

Вивчивши інформацію в інтернеті з Алі було замовлено саму камеру іперехідник. Магнітолу було вставлено аналогічний штатний роз'єм івідповідно десь далі напевно пішла заводська підготовка. Алгоритмроботи ГУ з камерою, а також що живлення штатної камери 6вольт.

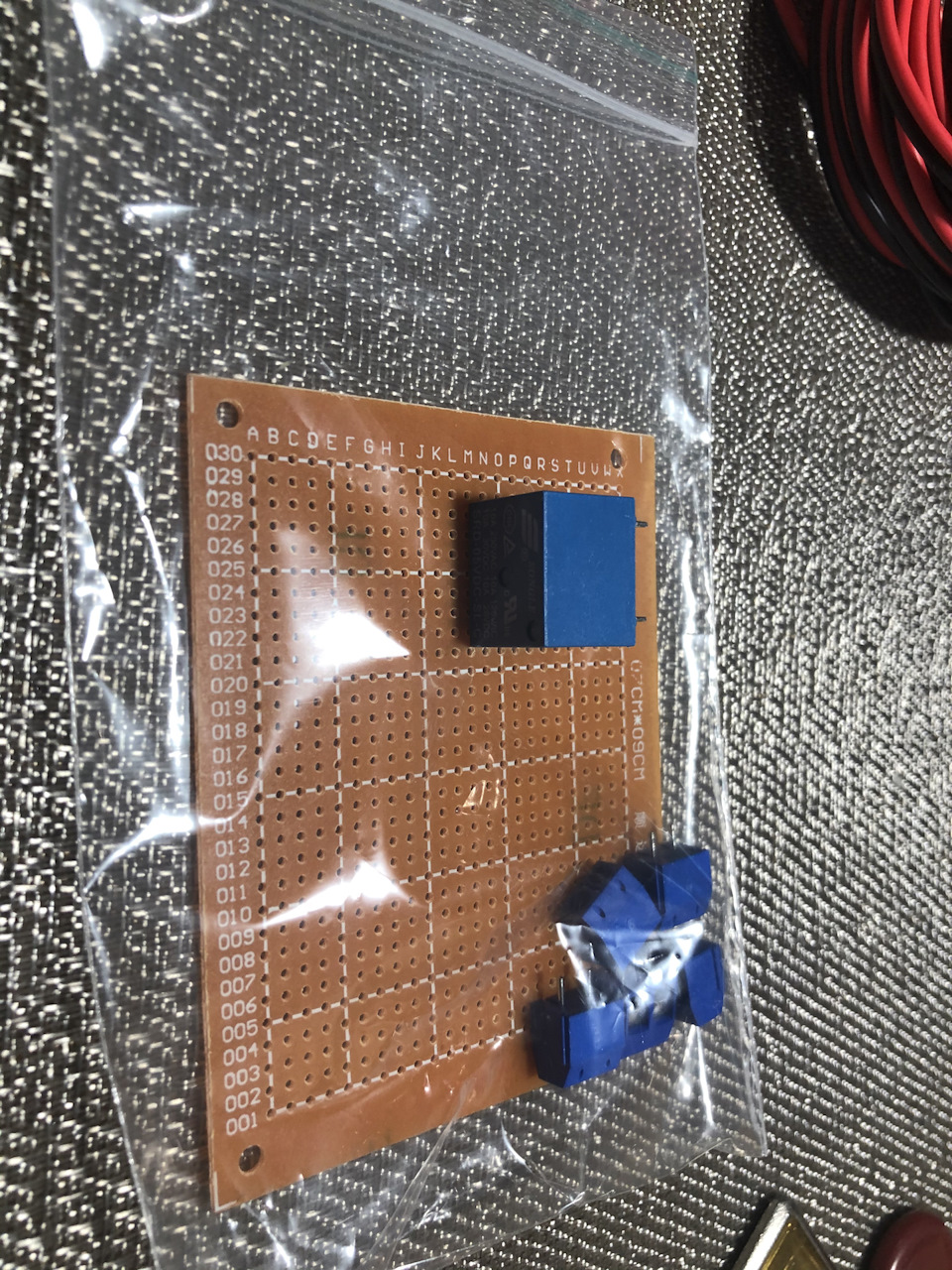

У зв'язку з цим було вирішено зробити розв'язку через 5В реле.реле
На обмотку реле подаємо 6 вольт з роз'єму i154.
ВАЖЛИВО — за умовчанням провід живлення вставлений у неправильнийпін, його необхідно самостійно переставити в сусідній.
< /p>

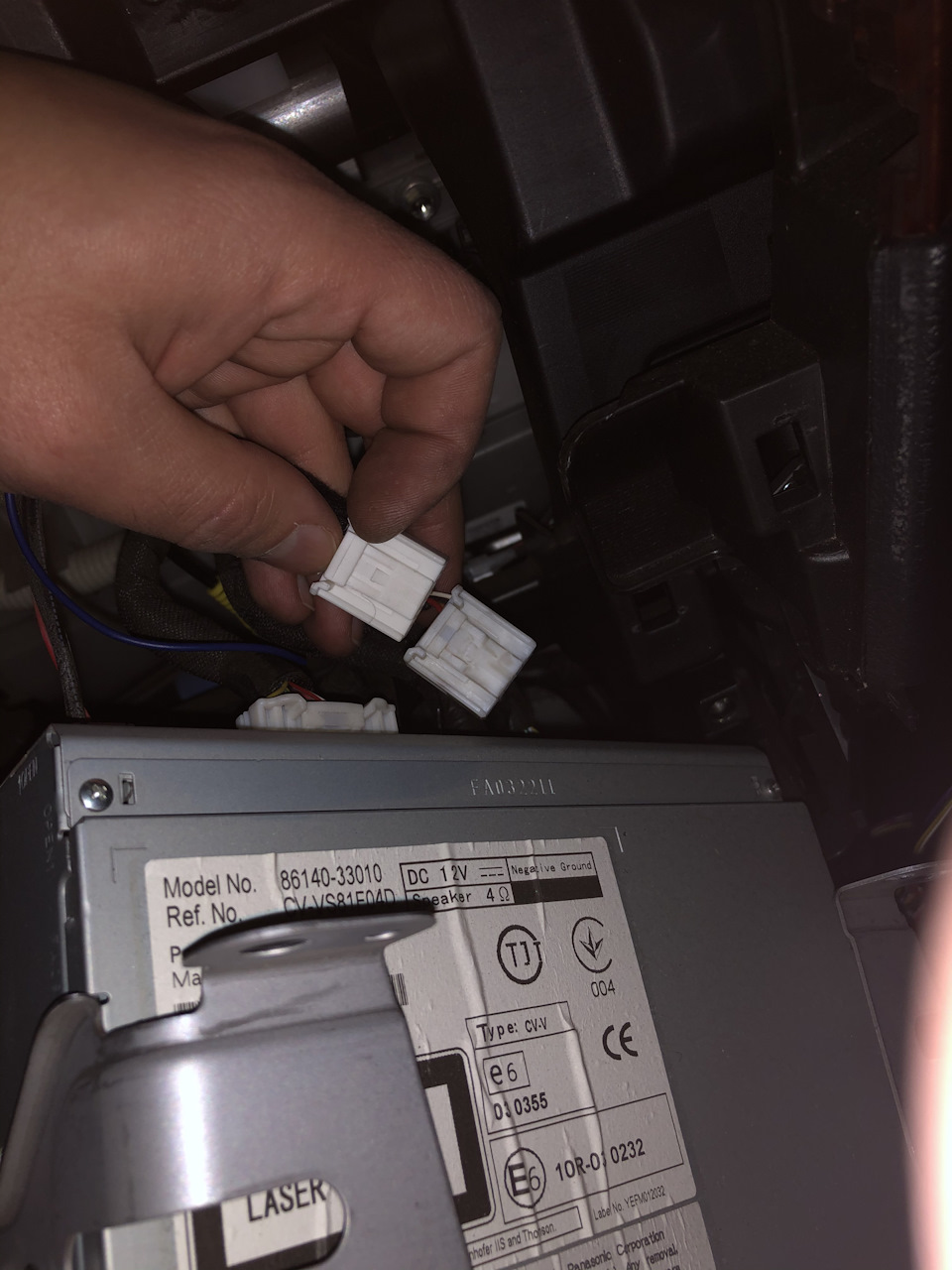

Вигляд і номер розетки

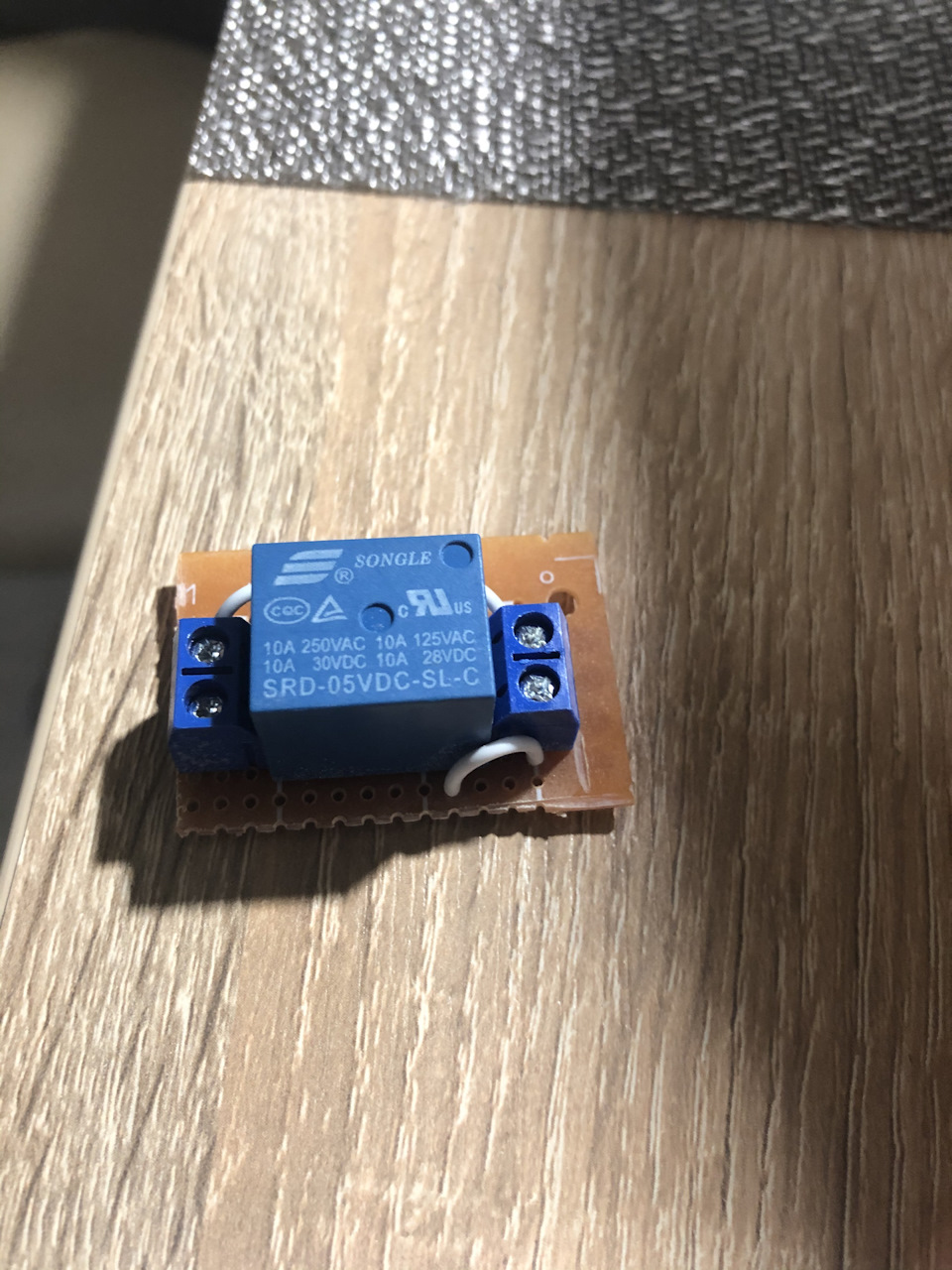

Початок ізоляції реле управління
Беремо з роз'єму АСС +12в і пускаємо його по дроту, що йшов укомплекті з камерою. Добре ізолюємо саме реле і починаємопо-тихеньку відводити проводку по порогах у бік багажника., знімаємо ліхтарі та шаблю
Встановлюємо китайську камеру на підсвічування номера
Ізолюємо з'єднання
Зайве змотуємо ізолентою
Змотуємо зайву проводку і по можливості ховаємо сліди втручання.br>
Коментарі20
Добрий. Начебто намагався описати. На управління (включення) реле 6в беремо з піна управління з колодки, а на ланцюг з'єднання вішаємо постійний плюс з живлення самої магнітоли.
Добрий день. А провід харчування в який пін потрібно переставити? І харчування це синій чи центральний від відео?
Добрий день. не підкажіть схему підключення та схему складання обв'язного реле? дякую
Здрастуйте. Купив машину зі встановленою камерою заднього виду. Камера включалася один раз через десять. Причому, якщо вставив ключ запалення і камера, о диво, запрацювала — вона працює на всьому проміжку поїздки. Дістав ключ із запалення і назад вст...
Доброго дня! Подію «Увімкнення камери» якось можна пов'язати з включенням задньої передачі?
Посилання на камеру не залишилося?
250,23 грн. 26% Off | Car Full HD 1280*720 1000TV
На Алі є камери 6 вольт і реле не потрібно.
З установкою в штатний плафон?
В плафон не бачив.
Я бачив тільки «універсальні», під які треба свердлити шаблю. А не хотілося 😉
Ну, зате вона виглядає краще на мій погляд і без діодів
На смак та колір…
Вночі нормально видно? У мене у товариша на crv камера з такими ж діодами для підсвічування, так вночі діоди зліплять камеру і не видно нішіша)
Спеціально дочекався вечора, видно добре)
Ого заморічив 😳😳😳 і це все сам?
Було натхнення😉
Деніс якщо є розбирання в Новіку у знайомих, три Камрі 50 на розбиранні, можу дати контакти, вони вважають мені за нормальною ціною, якщо пароль скажеш від мене
Контакти давай, чи мало!
а я не став паритися з цим гемороєм і взяв оригінальну камеру з розбирання))
