У моїй родині з'явився додаток по опілях! Як і більшості людей, пригнана з-за кордону машинка дістається без CarPass. Активувавйому БК, а для інших налаштувань, і взагалі повноцінного доступу доналаштувань автомобіля, природно, знадобився CarPass.
Процес не складний, але, я, все-таки, вирішив його описати.
Нам знадобиться:

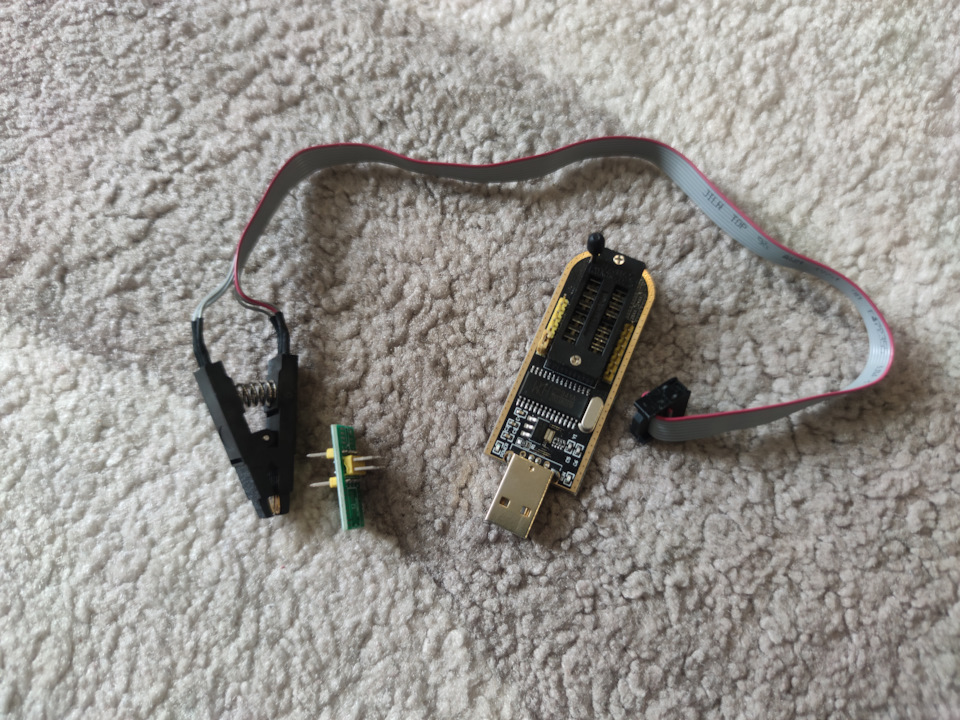

> -Программатор CH341A для SPI/I2C EEPROM/FLASH.Я купував колисьдавно на AliExpress.
-Прищіпка для читання мікросхем без випоювання (зазвичай укомплекті з програматором).
-Перехідник для прищіпки (зазвичай у комплекті зпрограматором).
Всю процедуру, звичайно, краще робити за столом, так зручніше.
Власне починаємо з того, що витягуємо магнітофон.
Я витягнув заздалегідь:)

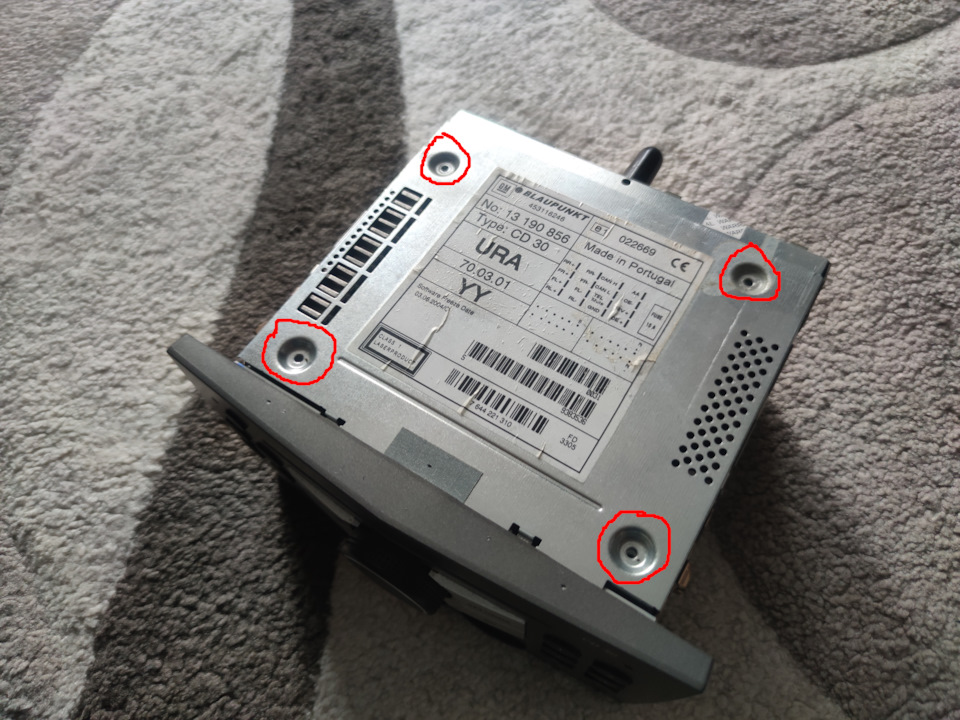

Далі, відкручуємо 4 гвинтики, вони TORX.
<

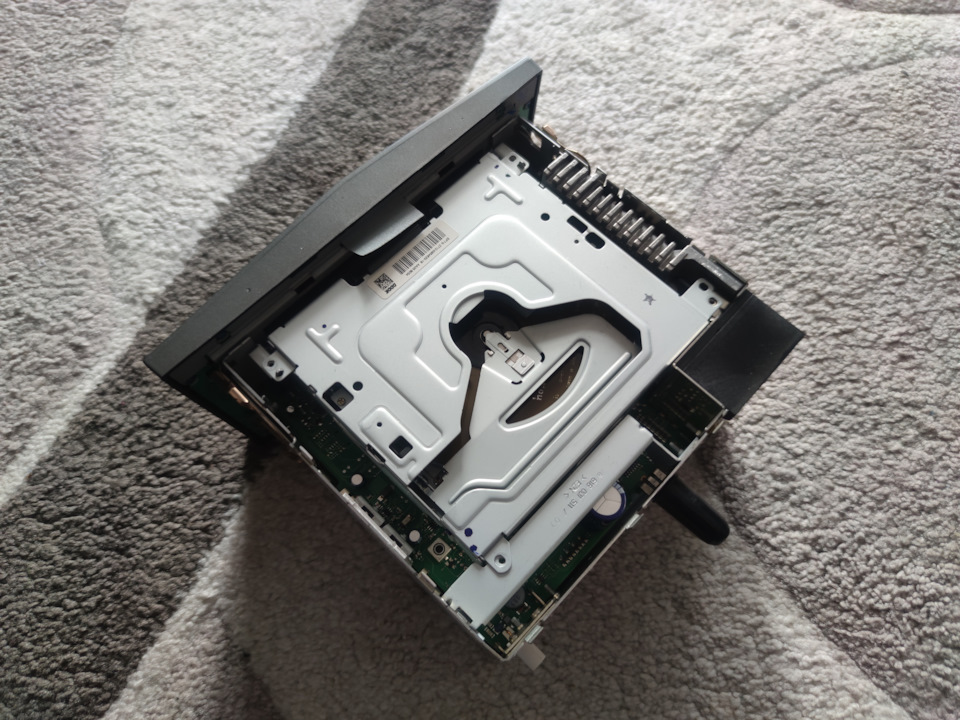

Я поспішив викрутити, перш ніж зробив фото :)

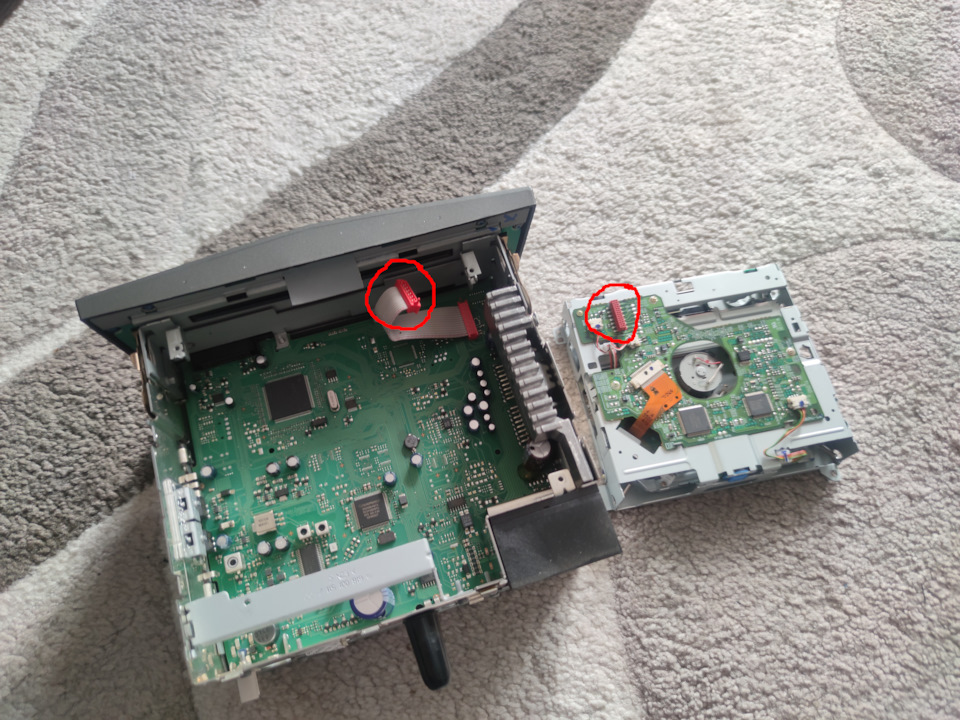

Далі акуратно знімаємо CD-привід.
клацаємо шлейф.

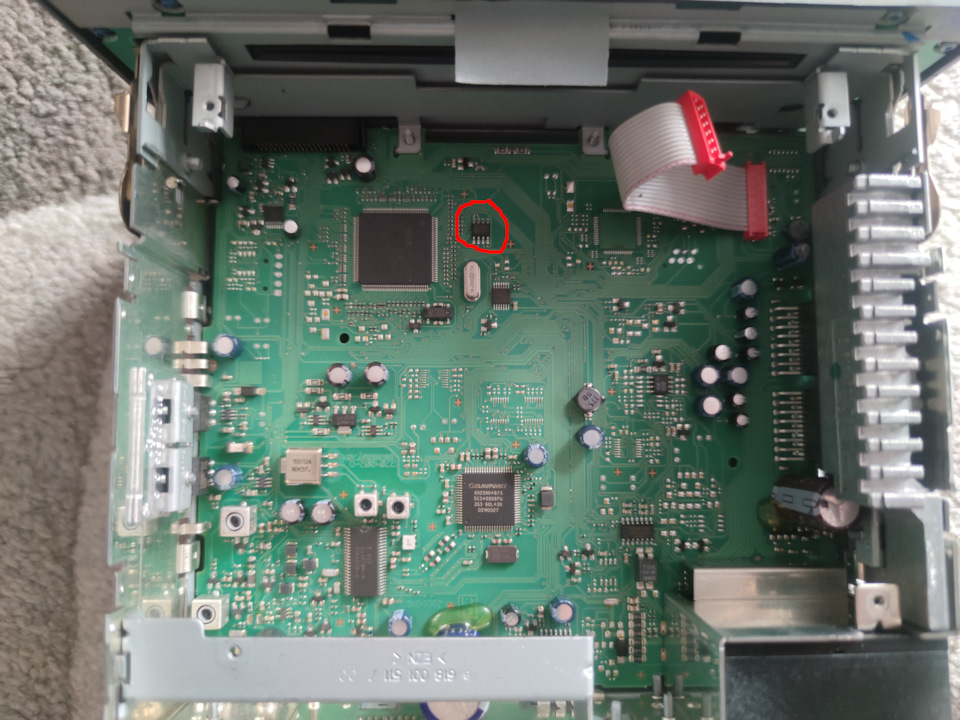

Микросхема, що нас цікавить, має маркування 95640.
Це SPI EEPROM від компанії ST об'ємом 64КБіт, тобто 8КБайт.
Повне маркування M95640.
Далі готуємо програматор. Підключаємо прищіпку. До мікросхеми.
Вся конструкція у мене виглядала приблизно так
Тепер беремося за комп'ютер.
Завантажуємо CH341A Programmer. Я брав версію 1.34.
З папки Drivers ставимо драйвера на програматор CH341.
Запускаємо додаток. :330085
Далі потрібно вибрати чіп.
На жаль, я не знайшов у програмі цієї мікросхеми пам'яті,
Але не страшно, у них у багатьох алгоритми ідентичні.
У мене успішно вважалося все з налаштуваннями для Microchip25LC640. Контакту прищіпки з ніжками мікросхеми. Довелосяпомучитися, ворушити прищіпку і тикати кнопку "читати". Тикав дотих пір, поки не побачив стабільно однакові дані, і щось схоже направду.
Зокрема, серійний номер магнітоли.Запчасти на фото:00000030, 030405, 000095, 323731
Зберігаємо лічений дамп. > Тепер запускам Op-Com.
Я використовував версію 08/2010 ukr.
Робимо подвійний клік лівою клавішею миші (начебто відкриваємопапку) у вільній області головного вікна.
Двічі клацаємо пункт Blaupunkt CD30
Вибираємо збережений дамп
І ось успіх, CarPass успішно розшифрований.
Замазав із міркувань конфіденційності.
Перевірка в авто пройшла успішно.
< /p align="justify"> Можна було і ручками знайти його вдампі, і за допомогою калькулятора і операції XOR розшифруватисамостійно.
Але!
Я людина лінива, тому використовував Op-Com і не напружувавсяобчисленнями :)
Всім добра; )
