Всім привіт!
Рившись у комп'ютері наткнувся на старі фото своєї приладки тапроцес її переробки, про що і хочу Вам розповісти!

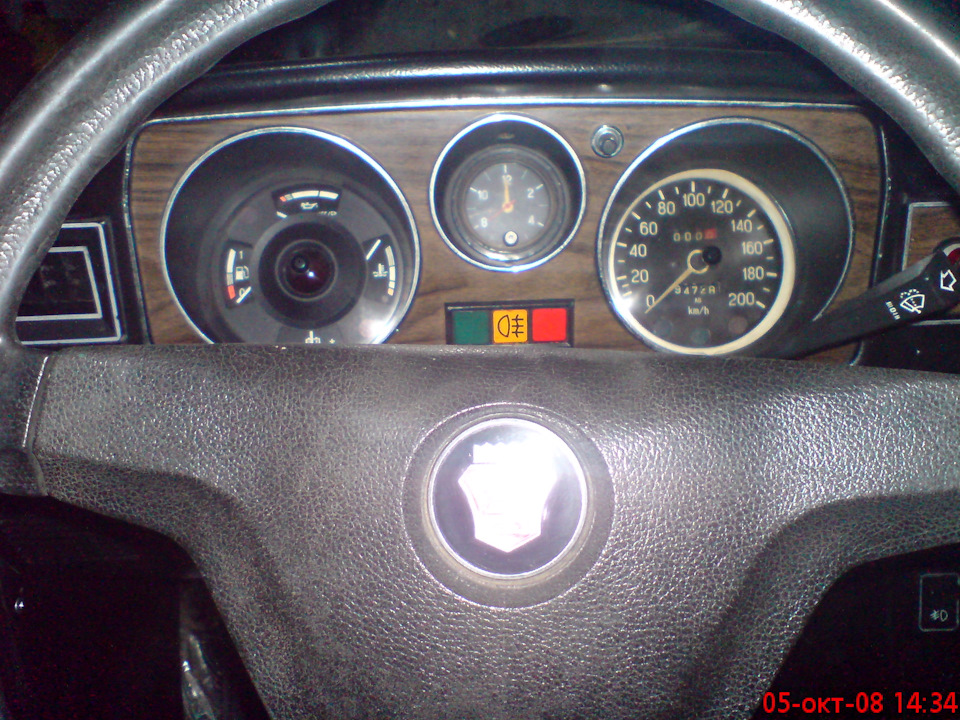

Спочатку приладка виглядала так:але завжди хотілося зробитипідсвічування приладів як на іномарках!
Я почав активно моніторити простори інтернету! де знайшов масуцікавої інформації!
Було прийнято рішення робити шкали прозорі і клеїти на них наклейкувирізану плотером! за 40 грн мені надрукували (порізали) мої новішкали!

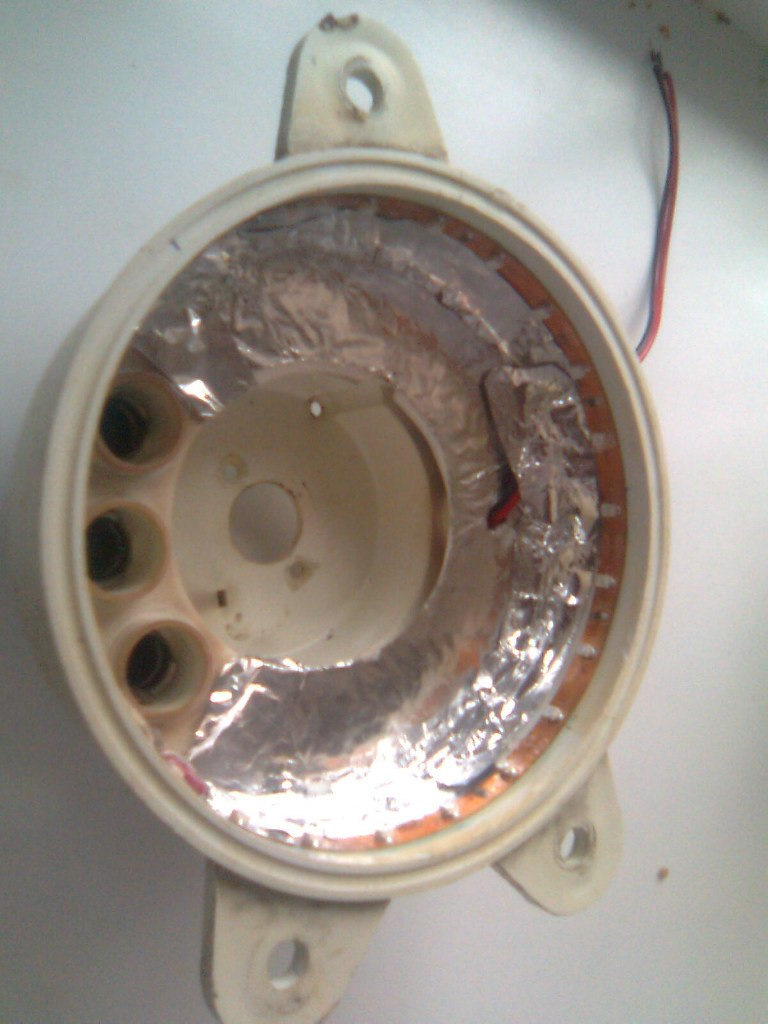

Далі проклеїв корпуси приладів усередині фольгою та наклеїв по колусвітлодіодну стрічку!

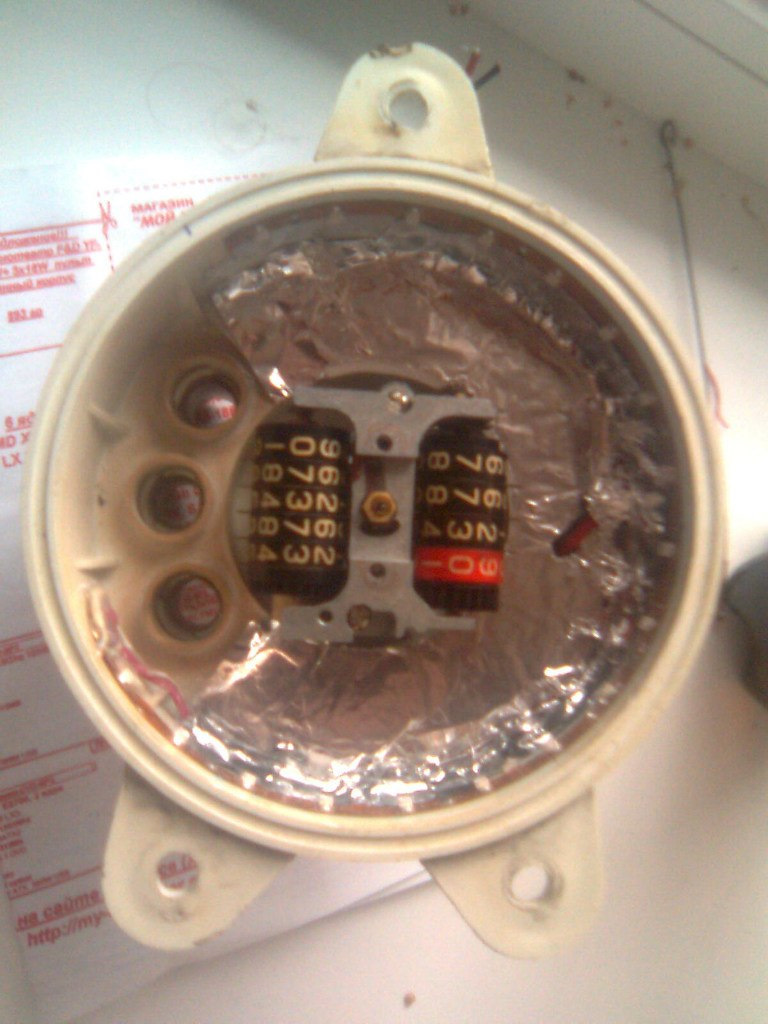

механізм спідометра знімав для зручності

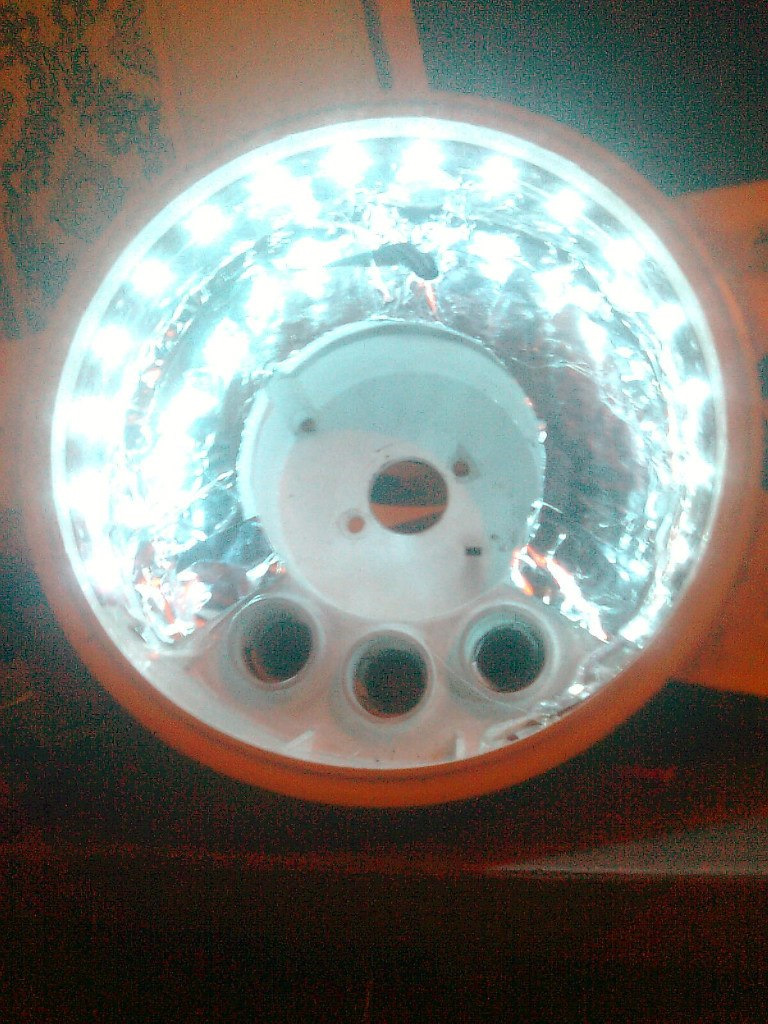

перевірив результат
> світить яскраво)))

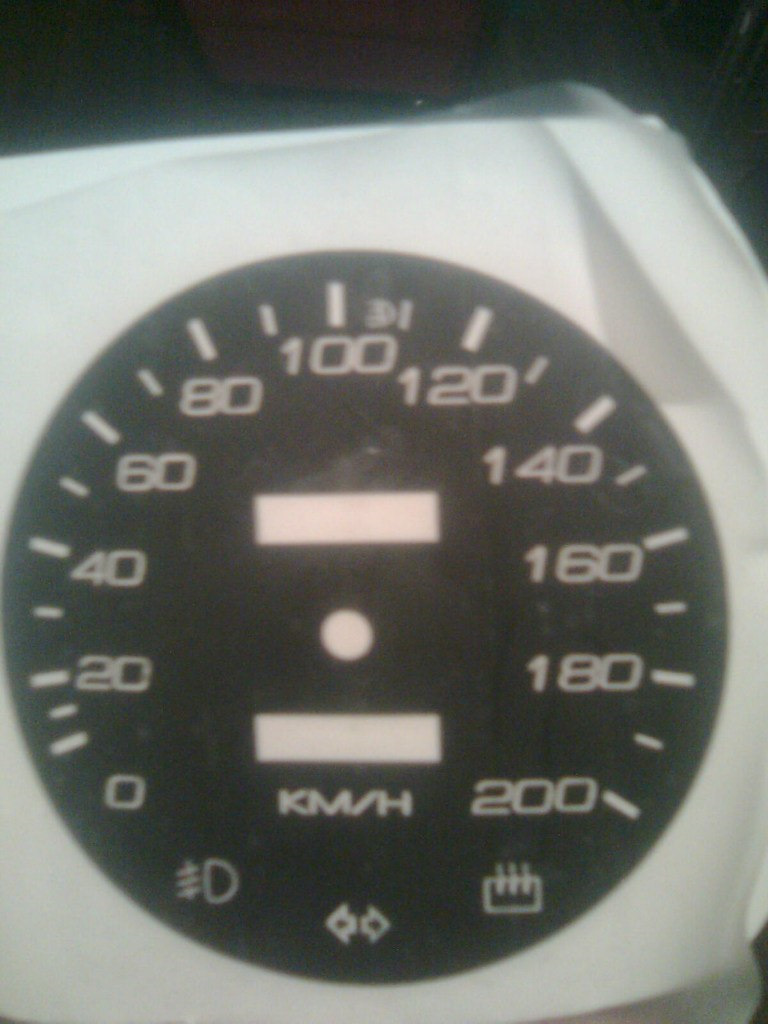

Далі взявся за виготовлення шкал! узяв коробку від компакт дискаприклав стару шкалу обвів і вирізав! під контрольні лампипросвердлив в шкалі отвір і вставив шматок алюмінієвої трубочки а всаму трубочку вставив шматок прозорого червоного пластика (цезроблено для того, щоб цвкта не змішувалися! ) і в все! Після тогояк всі шкали були вирізані я обліпив їх білим скотчем (дляутеплення вікон) і наклеїв на них вінілові самоклейки, які ядрукував! Далі на шкалу спідометра була вклеєна плата напідсвічування стрілки! Це шматок оліту з отвором під підвалспідометра навколо якого напаяні червоні smd світлодіоди! Далівзявся за виготовлення стрілки. Вона була виготовлена зі старогоконденсатора і шматка орг скла! Обрізаємо денце конденсатора робимопропил під стрілку
в центр нової стрілки вклеюємо посадкове місце під вал приладу якебуло знято зі старої стрілки! після чого стрілку буловідбалансовано за допомогою свинцю клею. Після все було зібрано вкупу і перевірено! Перший запуск! Ось він той момент коли тирозумієш що всі ці зусилля були не дарма! Спідометр Волги ставсхожим на спідометр якоїсь іномарки!
Далі встановив прилади в машину і продовжив радіти результату!
Так! зараз туди вкорочений вольтметр! І та акум розряджений! йому 8років))))) З того моменту коли була зроблена ця приладка безпідсвічування я не їжджу! Кому як а мені подобатися! Вибачаюся заякість фото але на той момент камери краще не було! Готовий добудь-якої критики і порад! Якщо кому- то з Вас потрібні файли вкорелі з пустощами то звертайтесь їсти на ГАЗ 24 \ 2410 (до 180км \год) \ 2410-3102 (до 200км \ год)
3110 Ваз 2101 \ 2106 \ 2105
Усім удачі та дякую за увагу!
