Всім Привіт! Давно не писав-не було часу! З машинкою Все норм)))Їздить, радує!
Після придбання нової торпеди перше за що я взявся так це заприладку!

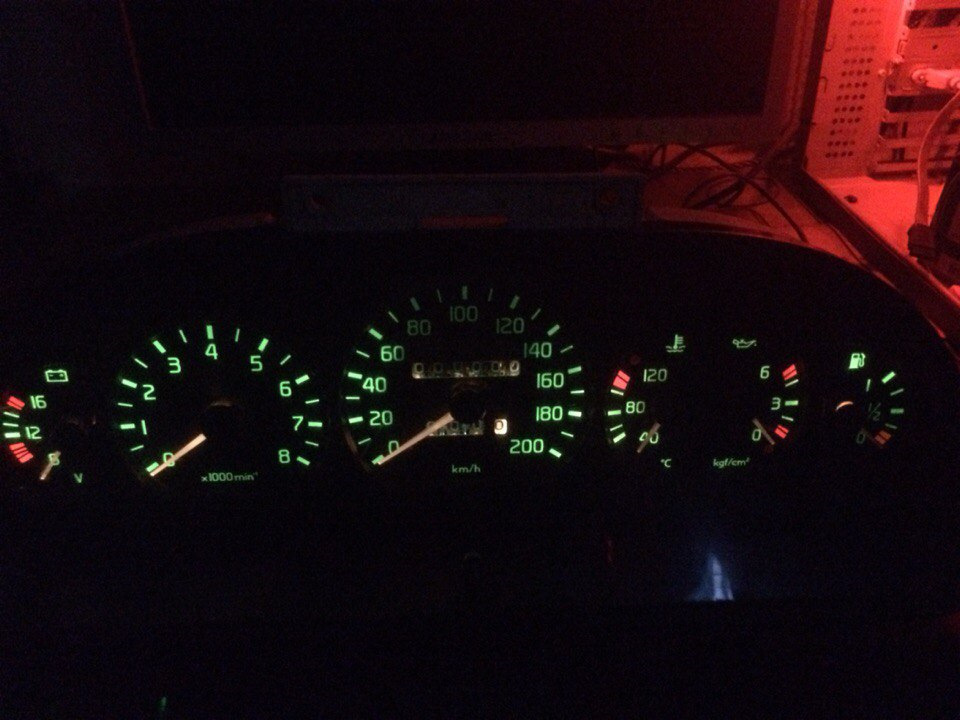

Спочатковий вигляд
Та приборочка прикольна але підсвічування… Та ще й після моєїпереробленої рідної приладки — взагалі нічим!
Ну і давай шерстити ні! Там люди здирають зелене напилення ззадушкал і типу вогонь! Спробував! ! Знайшов на Драйві у sunny-spaceвихідники для друкованих плат для даної приладки (за що йомувеличезне ДЯКУЙ! ) далі порився знайшов вихідні для друку шкали тіескізи що мені сподобалися були під Володимирську приладку, так щодовелося попаритися з корелом))) ) По завершенню вихідник буввідправлений людині на друк, а тоді мотнувся і закупив матеріали інадрукував плату підсвічування для ЛУТа.
І ось через пару днів у мене було все необхідне длятворчості))))

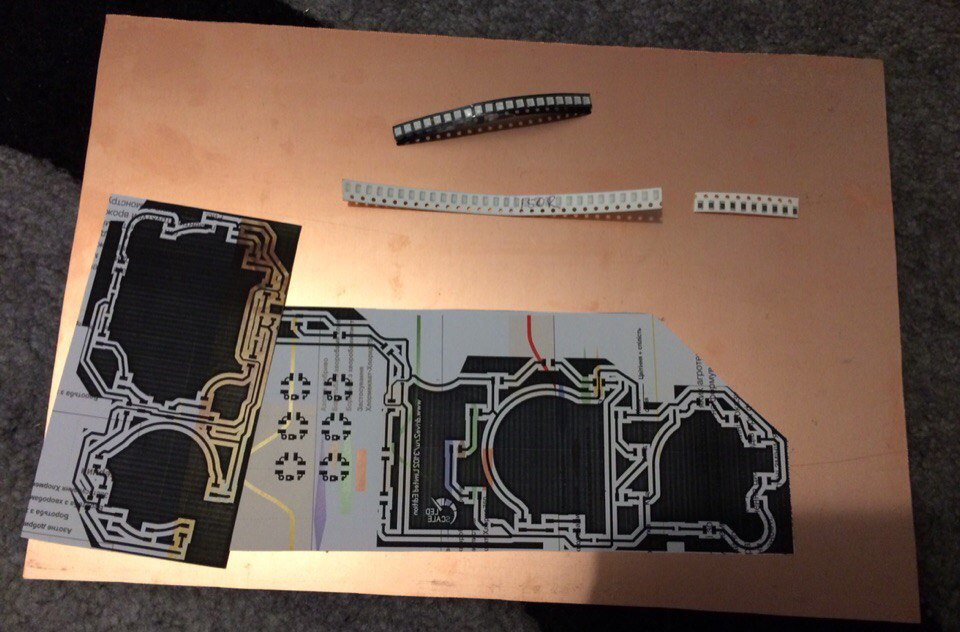

друкована плата

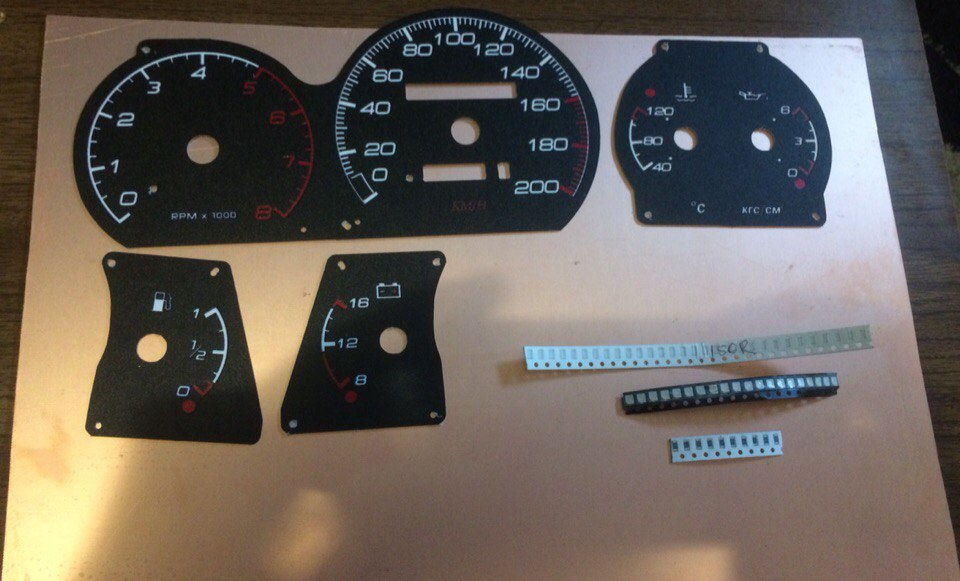

нові шкали приладів
І тут помчала…

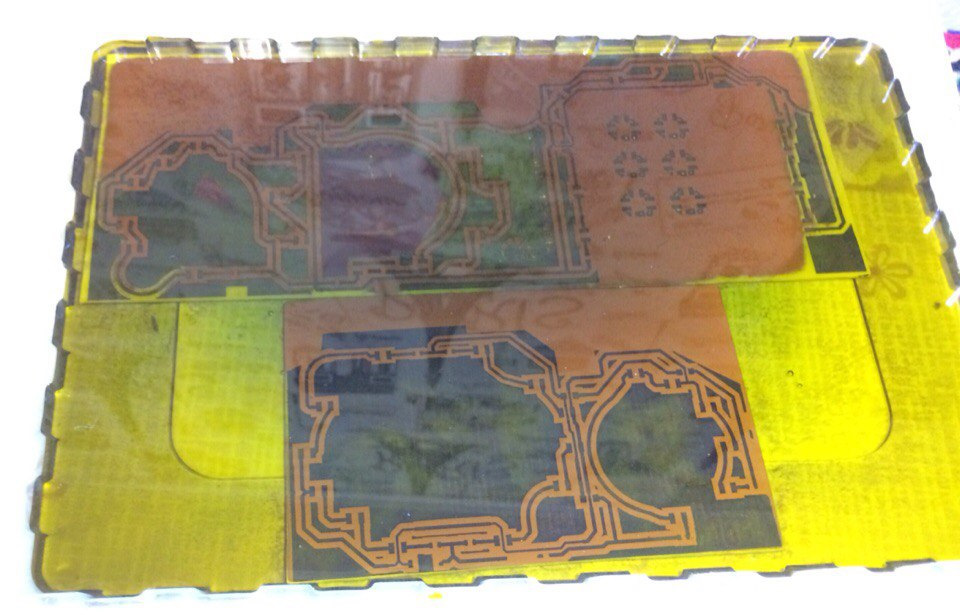

Процес протруювання плат
Далі за допомогою ножиць по металу, надфілю і бор машинки -платаприйняла свій кінцевий вигляд! діодики! Ну як то так)))) Язадоволений! Подаємо 12 вольт і ... Прямо як ялинка )))
Далі накинув нові шкали що б оцінити результат!

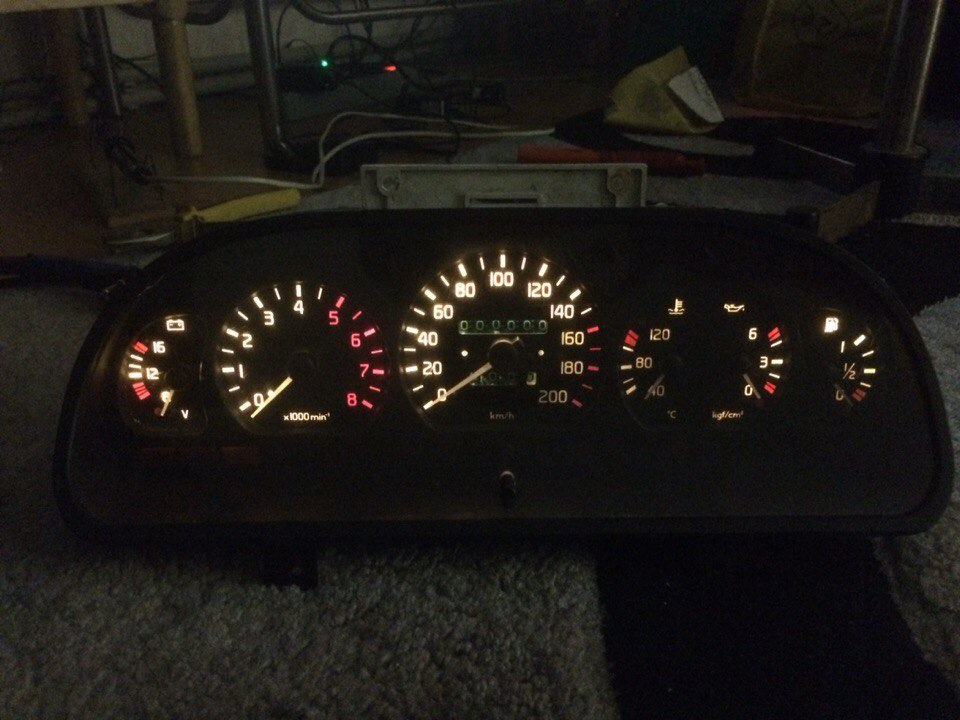

Результатом дуже задоволений! стало підсвічування стрілок! Дивимося, що вийшло!
Світлять надто яскраво! але регулювання це виправить! Ну і нарештівсе зібравши і подавши напругу на клеми я побачив що не дармавитратив час і гроші! Судити звичайно ж вам але я дуже задоволений! І на додаток цієї статті! Були створені стабілізатори напруги длядіодів щоб продовжити їм життя! стабілізатори на основі крен8б!
У подальших планах вирішити питання з регулюванням яскравостіприладки та доопрацювати торпеду!
Всім дякую за увагу!
Коментарі9
Привіт, підкажи номінали резисторів, у вихідниках їх немає. Дякую
Чесно брехати не буду! Давно це було! Але помоєму 1кОмСпроси у shmatko1960 (див.пости нижче) там дядько оч грамотний у таких справах він точно направить тебе на шлях істиний)))! Удачі!
Дякую!
шикарно вийшло, шкода на мою приладку тюнінгу немає. можна ще зробити щоб при включенні прилади по черзі включалися прикладом зліва направо
Молодець! Ще б плавне розпалювання зробити. Я збирав простий контролер розпалювання на тинці, однією кнопкою всі налаштування (яскравість шкал, яскравість стрілок). Два режими роботи день/ніч, для кожного режиму свій рівень яскравості
Це питання зараз вирішується! Як вирішу викладу окремим постом!
Заліково
Клас можеш по-братському поділитися друкованою платою
Пропиши на драйві вихідники 3110 і скачай! Удачі!
