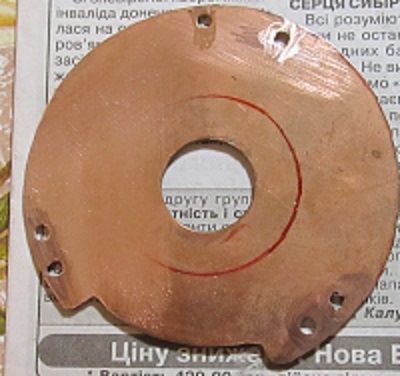

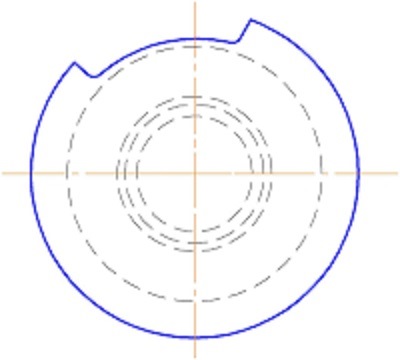

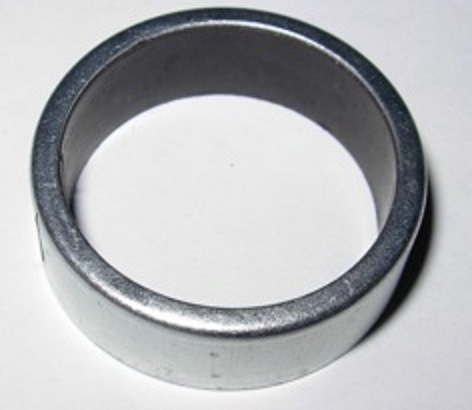

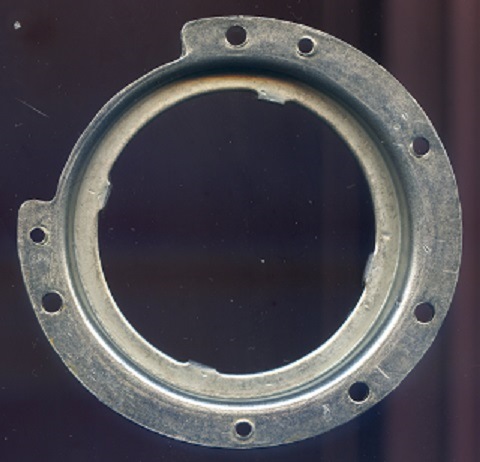

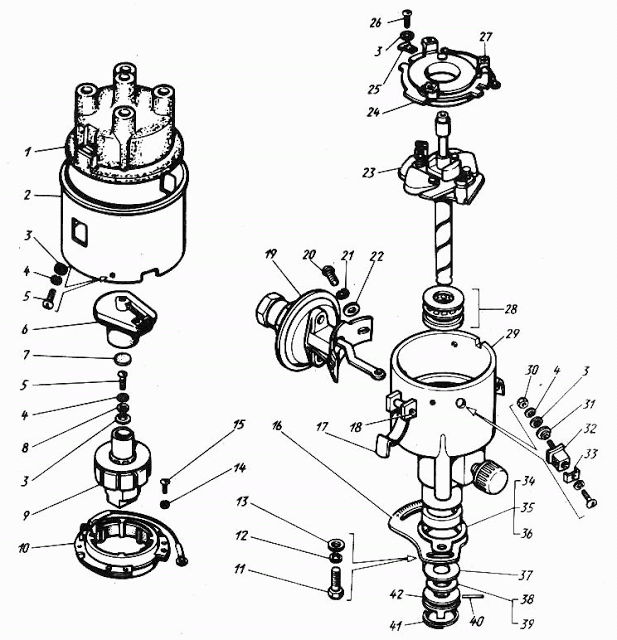

Слід зняти верхню кришку 1, бігунок 6, розкрутити гвинтовез'єднання 5 і зняти ротор індукційного датчика 9. Далі, відкрутившигвинти 15 зняти котушку датчика 10. Ротор 9 завальцований на бронзспиливши завальцювання, ротор випресовуємо зі маточини, вона будеосновою нового "магнітного" ротора. Котушка тримається наштампованій "тарілці", спилюємо заклепки і звільняємо тарілку.виготовляємо плату з одностороннього фольгованого оліту. У центріплати робимо отвір діаметром достатнім для вільного проходуматочини. Тепер настала черга розібрати вентилятор від комп'ютера.Слід випаяти з плати датчик і акуратно вийняти магніт із крильчатки (може знадобитися розпиляти/розламати пластикову маточинукрильчатки). Ми використовували 12см вентилятор для корпусу, так яку нього трохи більше діаметр магніту і він добре вписується вконструкцію. Далі встановлюємо маточину, тарілку в трамблер на їхмісце, плату кладемо на тарілку та виконуємо примірку. По-перше, заміряємо висоту від поверхні плати до уступу на маточині, по-друге— внутрішній/зовнішній діаметр магніту та його висоту. На платірозмітимо місце під датчик, він повинен стояти, як і у вентиляторі, всередині магніту, якомога ближче до нього, але не торкаючись. (можна заміряти відстань від центру до ніжок датчика на платівентилятора). Йдемо до токаря. Нам потрібно виготовити таку втулкуі проставку:Важливо забезпечити зазор між платою і торцем магніту1-2мм і щоб магніт був запресований з невеликим натягом у втулку.Нижній торець магніту повинен бути врівень з нижнім торцем втулки, зверху магніту повинен бути зазор 2-3 мм. У такому разі матеріалвтулки не має значення. Ми точили із звичайної конструкційноїсталі.
Схема датчика проста. Тільки додаємо ще один вихід, він будевикористовуватися для приєднання блоку узгодження зтахометром/ЕПХХ. Отже:Використано світлодіоди жовтого кольору, роз'єм на плату не монтується, по платі виведені тільки дроти (типуМГТФ 012).Додатковий вихід позначений OPTO + таOPTO-використовується для з'єднання з блоком узгодження. КонтактиК1 і К2 підключаються до входів датчиків відповідно 1-го і 2-гокомутаторів запалення, живлення + і - подається з одного зкомутаторів. Наступним чином:Друг Дімон робить плати методом ЛУТ (лазерно-прасна технологія). Друкуємо на глянцевому папері задопомогою лазерного принтера шаблону. Він використовував сторінки зжурналу
Підготуємо плату, відшкурюємо її поверхню наждачним папером (використовував № Р320)
Плату не потрібно полірувати, шорсткість поверхні потрібна длягарної адгезії тонера до міді! Потрібно лише зчистити оксиди зповерхні фольги. Після шкірки необхідно протерти поверхнюспиртом/ацетоном і не торкатися до неї пальцями.
Накладаємо шаблон тонером до плати та акуратно притискаємо нагрітоюпраскою. Димон ставив терморегулятор праски середнє (**). Потімпочинаємо плавно прасувати шаблон, він повинен "приклеїтися" доплати, рівномірно по всій площині. Після кількох хвилин "прасування" відставляємо праску і даємо платі охолонути. Кидаємоїї в теплу воду, щоб розмочити папір шаблону, пальцями "скочуємо"папір з плати, залишається тільки тонер. Придбати у магазинах длярадіоаматорів. Тут він уперше вирішив спробувати цей реактив, доцього всі плати він труїв у розчині мідного купоросу та кухонноїсолі. Розчин хлорного заліза має одну неприємну властивість — плямина одязі від нього не відмиваються, так що слід бути обережним.Дімон рухав плату в розчині за нитку, прив'язану до отвору
травлення зайняло приблизно 20 хв, що приблизно вдвічі швидше ніж умідному купоросі із сіллю. Залишається змити тонер з плати (ацетоном або розчинником для нітрофарб, спирт не змиває тонер).Також свердлимо отвори під висновки компонентів, після чогоповторно зачищаємо плату наждачним папером. На великих поверхняхвидно перетрави, швидше за все, принтер не добре заливає тонеромвеликі ділянки. Протрави в районі отворів кріплення викликані тим, що там оліт був пошкоджений і шаблон не пригладився до плати (кріпильні отвори свердлилися до травлення). Самі доріжкивитравилися добре і без дефектів. Наносимо флюс і заслуговуємо наплату припоєм. Як флюс використовуємо розчин каніфолі в етиловомуспирті. Запаюємо компоненти і промиваємо плату спиртом від залишківфлюсу.Допомагає у цій справі зубна щітка. До речі, додатковопросвердлили отвори під вихід проводів (ми вирішили пускативисновки під плату, а не вгору), і між + та — встановленийкерамічний конденсатор 0, 1 мкФ, якого немає на схемі.
< Перед встановленням плати в корпус вона була покрита захиснимлаком. Краще використовувати спеціальні ізоляційні лаки, які можнапридбати в магазинах радіотоварів, ми використовували звичайнийнітролак у балончику. Тим часом я знайшов на датчику-розподільникумісце під роз'єм. Як роз'єм була придбана пара гніздо-штекер 7-pinXLR/canon цей професійний роз'єм має різьбову фіксацію та надійнийконтакт у гніздах. Роз'єм встановлений на кріпленні вакуумногокоректора, дроти протягнуті біля штанги вакуумного коректоравсередину корпусу. Зібрати таку конструкцію з припаяними до платипроводами важко. Важливо залишити запас по довжині проводів, алепри цьому не допустити їхнього дотику з рухомими частинами (ступиця). 6 проводів МГТФ були з'єднані кільцями термозбіжноїтрубки в джгутик. (на фото не видно):
