Магнітофон Prado 150

Всім привіт! :)

Таким чином, відбулося! Магнітола від Toyota Prado 150 встановлена! :)
Від коли купив машину, відразу з'явилося бажання змінити штатнумагнітолу! До звучання її претензій не було, але ось до функціоналубув… читає тільки CD диски, касети (вибачте за вираз)) ) і радіо…
Купувати одноразове китайське гавно бажання не було, а ціна хорошоїголови з екраном від іменитих виробників перевалює далеко за 500у.Е… Та й штатний вид салону вже стає не той… по фен-шую))
Начитавшись бортовиків камриводів, вивчивши тему на форумі, вирішено було зупинитися на магнітолі від Toyota Land Cruiser Prado150. Саме вона відповідає всім вимогам:штатний вигляд, надійність, функціонал (CD, MP3, USB, AUX, Bluetooth, гучний зв'язок ...) Завинятком може бути камери заднього виду ..., але це ми переживемо:)
І так як у багатьох тоє комплектуючі мультимедіа практичноідентичні, зібрана була така солянка:
— голова Prado 150
— блок мультимедіа з проводкою та кнопкою від RX350
— мікрофон від ES350
— антенний перехідник — Aliexpress (куди ж без нього)) )
Одразу хочу висловити ВЕЛИЧЕЗНУ ВДЯЧНІСТЬ ВолодимируMVI36! Це людина з величезним терпінням, яка мені запунктами все розжовувала, без якої я встановлював би все це ще дужедовго! )) Дякую тобі Вова! :)

Фотки вінегрету :)

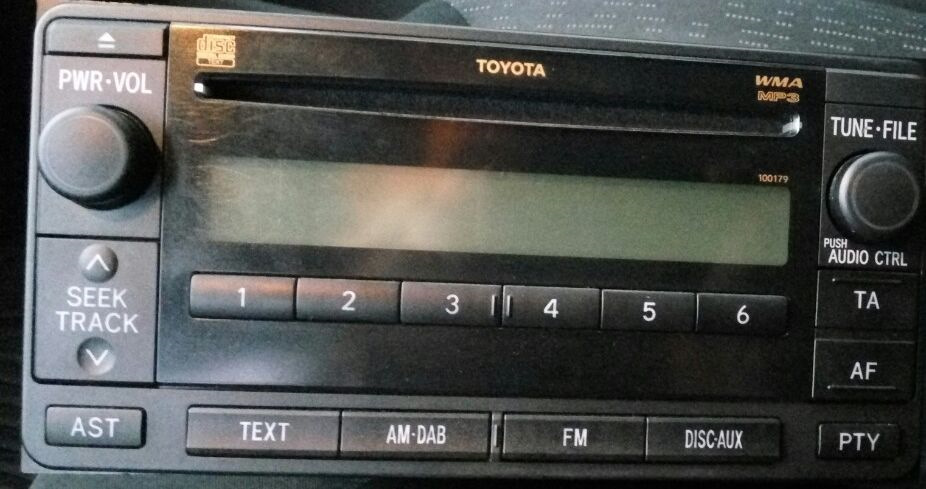

сама голова (стан хороший, просто якість фото не дуже))

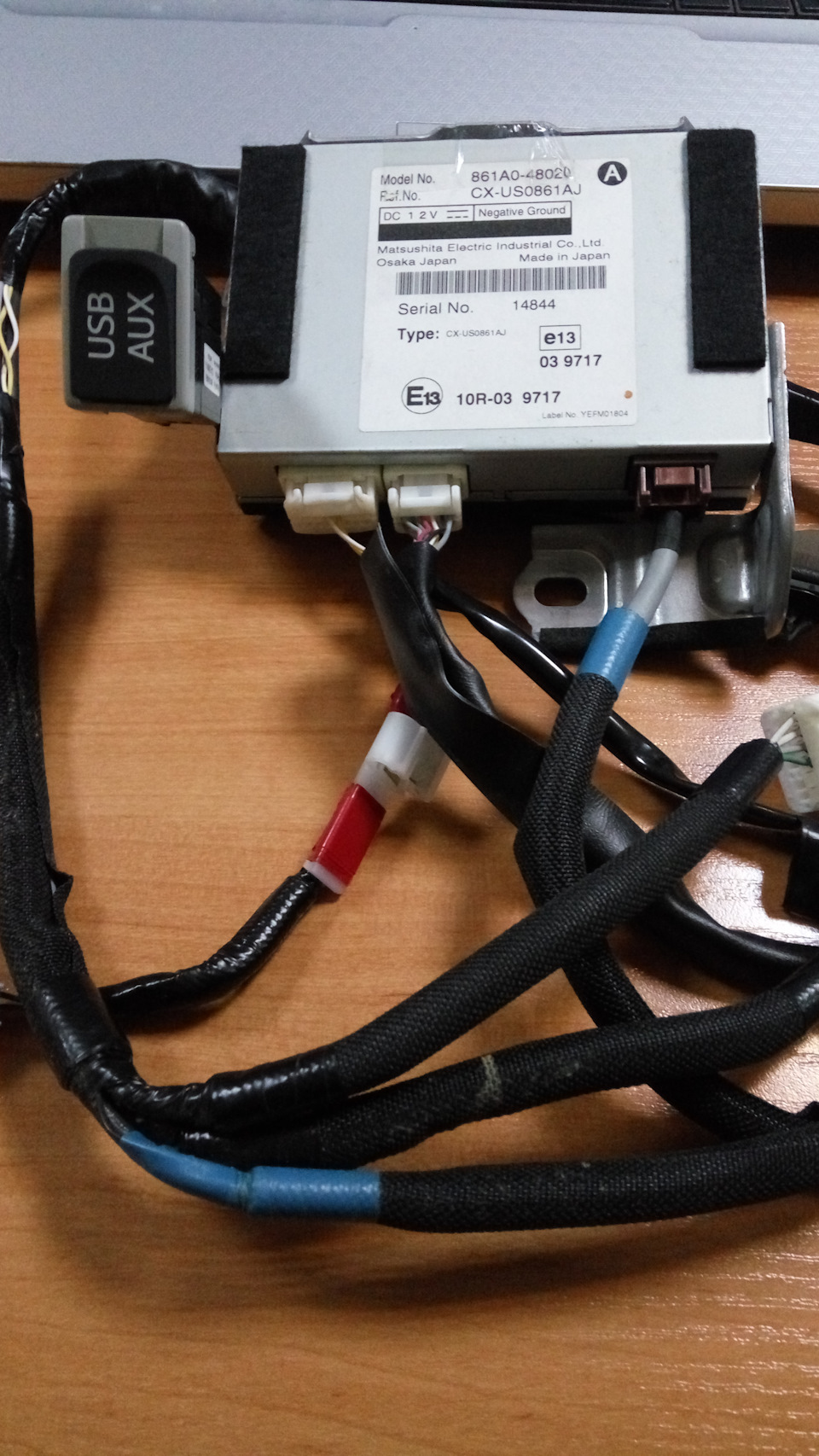

блок мультимедіа з проводкою і кнопкою

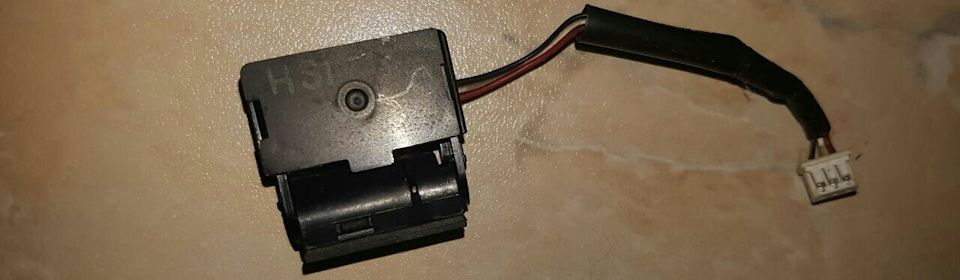

мікрофон

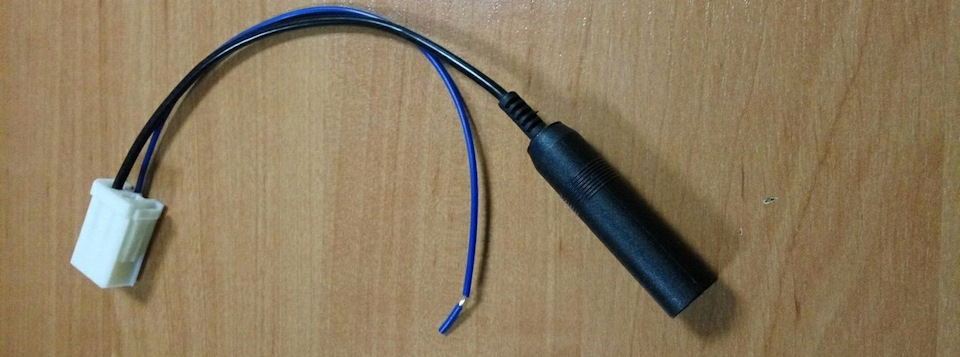

антеневий перехідник

Таким чином, з головою все зрозуміло, стає на місце старий болту болт, начебто там і була!

Кнопка.

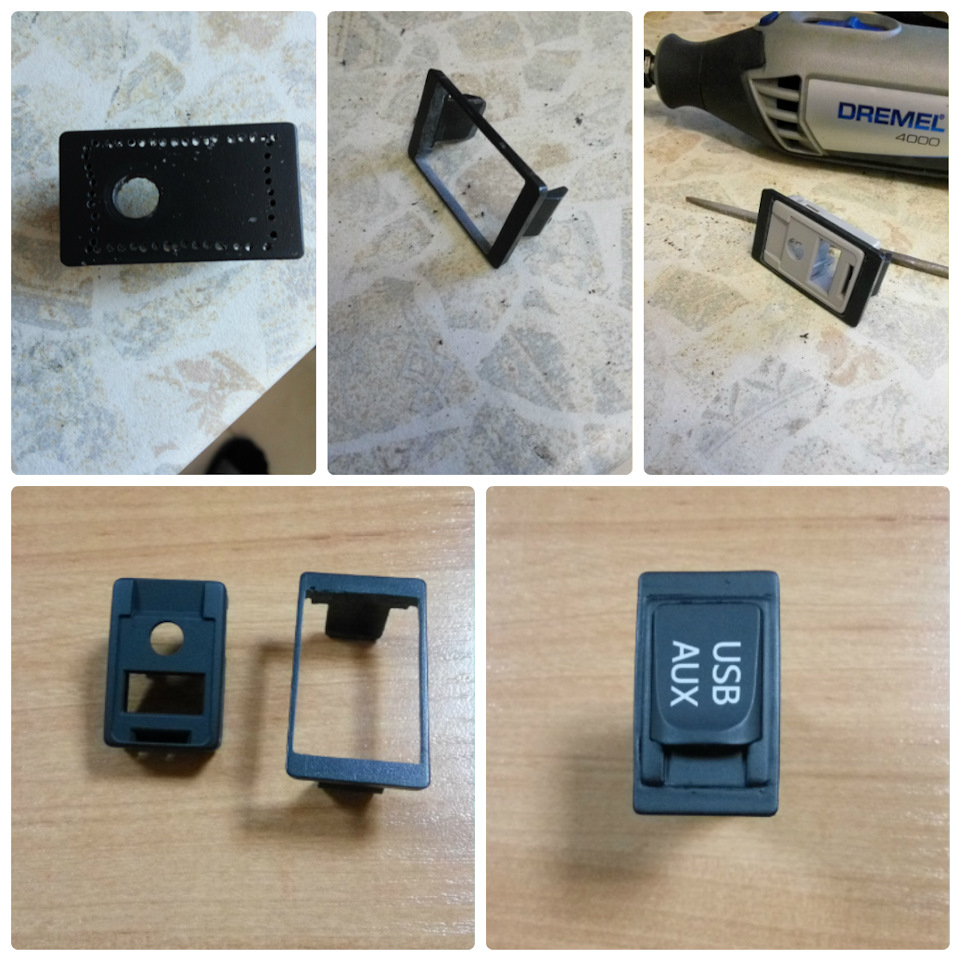

Довго думав куди її вкоротити. У результаті вирішив ставити замістьзаглушки, біля коректора фар. Місце вибрали це, т.К. aux-ом я некористуюся, і ipod-ом теж. Мені потрібна лише флешка. Штатна кнопкавід лексусу, природно не підходить у місце заглушки (маловата), ідо того ж - світло сірого кольору. Що ж, без ханд мейду необходиться :). Робимо наступне, робимо зі штатної заглушки рамкупід кнопку, кнопку розбираємо, фарбуємо з балончика, садимо насупер клей і готове! :)

Потім вставляємо на законне місце :)

Шнур USB.
> Блоки мультимедіа у всіх є однакові. Але так як машина донорвиявилася RX350, фішка підключення до голови лексуса зовсім інша... Ось вона:Підключити таке до голови Prado, звичайно ж, не вийде...) Що робити, розкурочив фішку, виколупав з неї всі піни. Щоб їхзапхати в магнітолу довелося купувати потрібну фішку, (вартість —близько 100 грн.). Підходять… Подивився вартість пінів — аж волоссязаворушилося! Вартість одного піна - як 3х фішок! Жах! А їх треба11! Почав чухати ріпу)) Дивлюся що піни не лізуть через те, що упінів лексуса, що направляють з іншого боку, і замок інший… Щож, беремо дрімлю, сточуємо направляючу піну, а зверху, тим самимдрімолем, робимо невеликий надріз, щоб замок фішки клацнув наш пін.І все, проблему вирішено! :) Зекономили 120 доларів))! Мікрофон.Для підключення мікрофона було куплено 3 метри акустичного кабелю.4-жильний, кожна жила в окремому екрані. Нам у ньому знадобиться 3жили та екран. Т.К. Для підключення мікрофона потрібно було всього5 проводів, на фішку вирішив не витрачатися, особливо через те, щопіни для підключення були обрані різні, які знайшов, головне, щовони добре на контактах магнітоли тримаються. Виглядає цетак:Підключав мікрофон за цією схемою:За схему окреме спасибіbarseniy span>

Тільки фото процесу::

Все підключаємо, і тестуємо.
<
USB — працює

Bluetooth — працює
Відмінно! Збираємо все на місце! Блог мультимедіа розмістився біляблоку обігрівача, під магнітолою, провід від мікрофона я простягправою стійкою до плафона. Ну і при зніманні панелі магнітоли, менісовість не дозволила поставити її на місце не відмивши повітроводияк тут. Стан центральних повітроводів був практично такимже…
Після розбирання та миття вийшов так
Плафон. Укладання мікрофона. Знімаємо плафон, потім заглушку міжлампами. Там і розміщуватимемо наш мікрофон. Місце там якраз піднього. Пилимо на заглушці прорізи для мікрофона, і приклеюємо сіткувід пилу. Укладаємо мікрофон, він легенький, я його на 3М скотчдвосторонній приклеїв.
З зворотного боку кріпимо кабель, щоб ненароком не зірвати мікрофоні не порвати тоненькі проводочки при встановленні плафона. Ставимоплафон на місце:

Все, насолоджуємося музикою!

Залишилося тепер тільки знайти блок керування гучним зв'язком накермо, і магнітола використовуватиметься в повному обсязі!

> Усім удачі, мирного неба, повного бака та рівних доріг!
