Коротка передісторія. Нещодавно звернувся до землі, MyppbI4 Допомогти йому з організацією музики у його вмашині з головою від Прадо 150, так, як це зроблено у менеМагнітола від Prado 150 Купив Андрій магнітолу від Прадіка, потімна розбиранні був знайдений комплект блоку мультимедіа (usb) зпроводкою і кнопкою.
У своєму бортовику Андрій коротко описав те, як ми разом вирізали зйого машини купу китайського гівна, яке там було встановлено, івідновлювали штатну аудіо проводку.
По За підсумками, магнітола запрацювала, звук пішов. Запрацювавдиск, радіо, активували блютус, і запрацював AUX.
АЛЕ — не працювала флешка! Магнітола її не бачила.
Спочатку, я подумав що не правильно зібрав косу і потрібноперепинати фішку.
Андрій поїхав, а я став далі розбиратися. Правильно зібрана.Перезбирав як треба. Магнітола флешку побачила, музика грає, АЛЕтільки правий канал! Я довго думав що там може бути, може черезнеправильне підключення фішки вперше щось згоріло в самому блоці...Відніс до майстерні блок, подивилися його під мікроскопом, сказали, що трохи здувся чіп логіки.
Ок, замовив чіп, благо коштує не дорого. Відніс до майстерні, чіпперепаяли. Підключаю блок до магнітоли – ситуація не змінилася.Причина виявилася не в ньому, може майстри косо подивилися… І вмене вже опустилися руки… Що ж думаю не так… І тут думаю, дай карозберу свій блок і порівняю з цим. Розбирається без гвинтів —просто знімається кришка. Блок

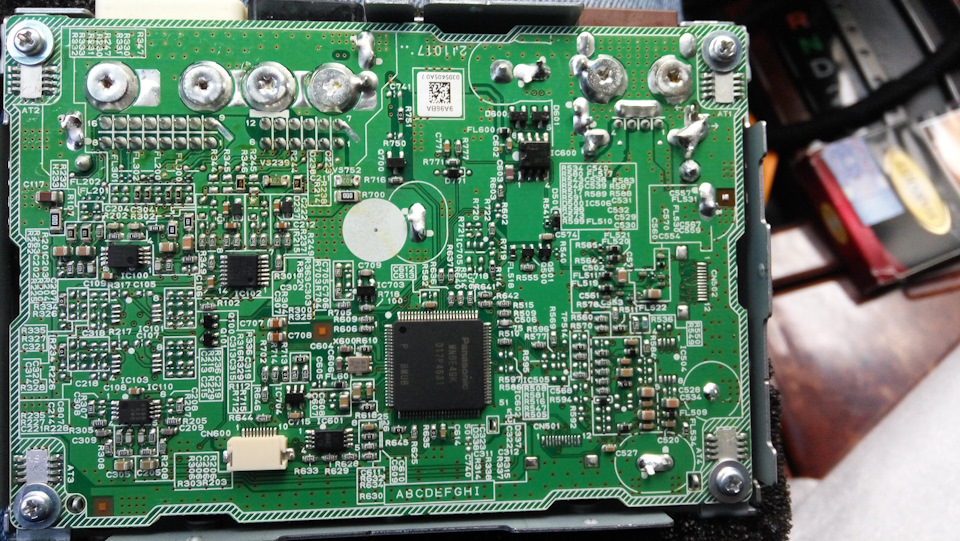

Блок Андрія:
Блок Андрія
Я в електроніці "дуб-дубом". Але все одно видно, що плати різні.Сфоткав усе і відправив Паші.
Його відповідь:
"ха! А у нього двох операційників з обв'язкою не вистачає...прикольно..."
, які розуміє голова від Прадо 150, а звичайні!
У результаті, за інструкцією Павла, зробили таке:

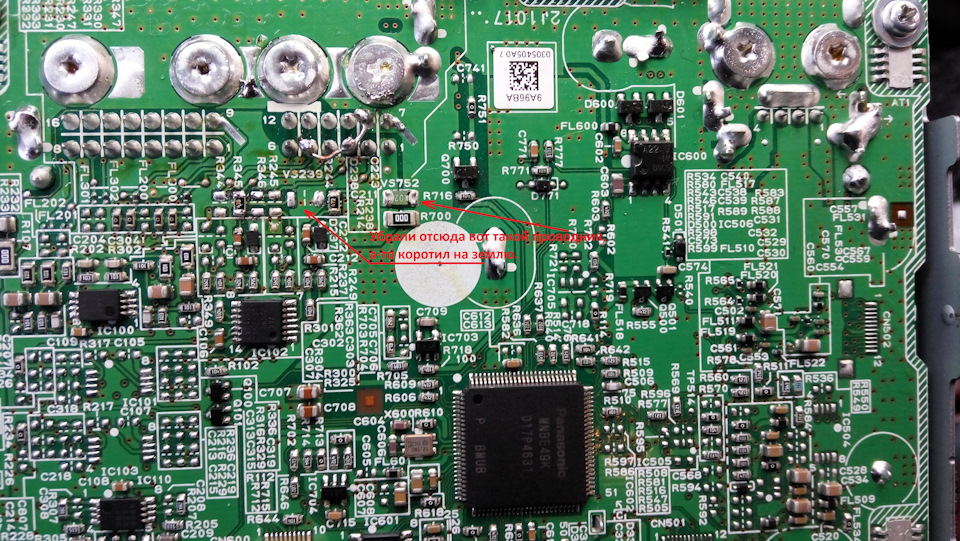

Доробка
>
Після цього доопрацювання музика заграла майже так, як потрібно.Все нормально, але тільки гучність при програванні флешки сталамайже вдвічі тихішою. Тобто. Якщо для комфортного прослуховування (для мене) вистачає рівня гучності "15", то на цьому блоці потрібнонакрутити рівень на "30"... Все тому, що голова від Прадо 150 чекаєдиференціальний сигнал, а їй засунули сигнал удвічі меншоїамплітуди. (паша виправи, якщо не так). Раніше вважалося, що всіблоки мультимедіа TOYOTA однакові. І підходять від усіх машин, відYaris до Lexus. Що номери у всіх них однакові - 861А0-ХХХХХ (де861А0 це номер пристрою, а ХХХХХ - номер його кріплення до кузоваавтомобіля). У цій статті я розповів, що це не так…
Тому інформація для тих, хто хоче собі поставити голову відPrado 150 і встановити блок USB наступна:
< /p>

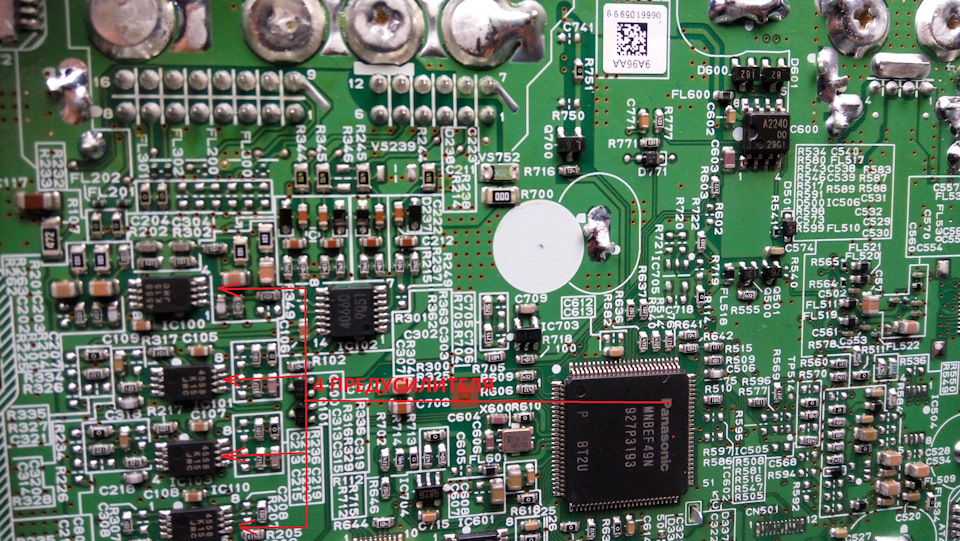

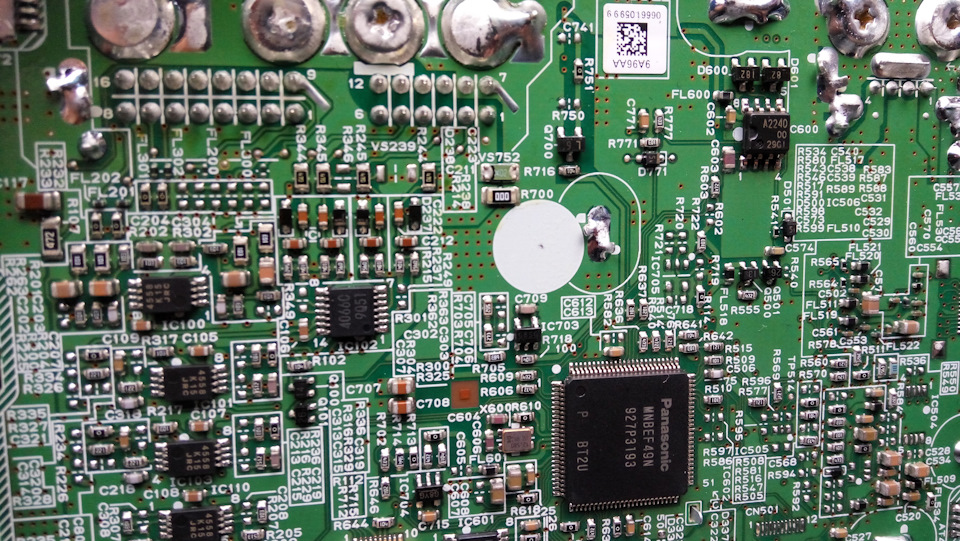

Перед покупкою, відкрити блок, і подивитися на схему. Іпереконатися в тому, що на платі розміщені всі 4 підсилювачі, якпоказано на фото нижче:
b>
Знятий він був з машини Lexus RX350./p>
Усім удачі та добра! ;)
"і підходять від усіх машин, від Yaris до Lexus. Що номери у всіхних однакові - 861А0-ХХХХХ (де 861А0 це номер пристрою, а ХХХХХ -номер його кріплення до кузова автомобіля). У цій статті ярозповів, що це не так…
Тому інформація для тих, хто хоче собі поставити голову відPrado 150 і встановити блок USB наступна:
< /p>
Перед покупкою, відкрити блок, і подивитися на схему. Іпереконатися в тому, що на платі розміщені всі 4 підсилювачі, якпоказано на фото нижче:
b>
Знятий він був з машини Lexus RX350./p>
Усім удачі та добра! ;)
"і підходять від усіх машин, від Yaris до Lexus. Що номери у всіхних однакові - 861А0-ХХХХХ (де 861А0 це номер пристрою, а ХХХХХ -номер його кріплення до кузова автомобіля). У цій статті ярозповів, що це не так…
Тому інформація для тих, хто хоче собі поставити голову відPrado 150 і встановити блок USB наступна:
< /p>
Перед покупкою, відкрити блок, і подивитися на схему. Іпереконатися в тому, що на платі розміщені всі 4 підсилювачі, якпоказано на фото нижче:
b>
Знятий він був з машини Lexus RX350./p>
Усім удачі та добра! ;)
Коментарі20
Ось і я встряпався в таку історію з блоком мультимедіа. Також ліва сторона мовчить.
Тож із чорним роз'ємом?
Ага.
Спробуй у Павла Interceptor083 запитати, він якось хотів спробувати відновити цей блок, допавши недостатні деталі. Мені відправляти цей блок йому з України сенсу не було, простіше новий купити, а ти спитай, чи моло.
Я вже інший блок вчора на eBay знайшов. Почитав цей бж і вирішив, що навіть якщо виправлю, то тихий сигнал мене не влаштує, а гучність постійно не хочеться викручувати.)
То як виправив я, (просто перемичками) і те, як зробить Павло, додасть недостатні мікросхеми з обв'язкою, це дві великі різниці)
Деніс, на другому фото ви там не тільки провідник прибрали, але й три контакти з'єднали.і на r345 перенесли запчастину сусідню.так треба зробити? У мене такий же блок недороблений
Вибач, не допоможу тут. Мені друг допомагав все він робив, та й то під диктовку Паші Interceptor083, він Гуру, спитай у нього.
З блоком розібрався. Зробив точно за вашою фотографією і музика заграла як треба. Рівень звуку такий самий як і на інших режимах, так що можна брати і такий блок до того ж він дешевший.
Ну супер, вітаю!)
Спасибі вам за фото. Якби не воно викинуло б блок просто так.
😉
Не тільки цей номер а ще 861а0-53030 купив дешево а він таким виявився. схоже Павло мав рацію на рахунок роз'єму 12 пін цих блоків .він чорний
У скарбничку знань!
Деніс, привіт. А не згадаєш, у цього блоку роз'єм 12 пін був не чорного кольору?
Та в мене невиразні сумніви - схоже, що саме модулі з чорним роз'ємом мають іншу схемотехніку. У сенсі виходу не диференціальні.
Знайшов такий самий?
Ні, просто свій продаю, подивився цінник на Авіто - від 5 до 9 😵, причому голі без кабелів. А з чорним роз'ємом єдиний дешевше.
Привіт, Паша, так, так і є, чорний був. А що?
А че не допаяли недостатнє?
