Коли робив цю полицю стільки слів лізло в голову як це всерозписати покрасивее, а тут на тобі-вибило.
Короче в одному з листування пообіцяв я одному чудовому людині ідругу зробити собі полицю для саба, просто була така думка, так якпопередня полиця займала підлогу багажника, сам би ніколи ненаважився зробити (став ледарем з недавніх пір) а тут раз пообіцявтак вже будьте ласкаві.У понеділок прийшовши на роботу розкресливвсе у програмі "автокад" роздрукував і порізав на папері шаблони, вдома обвів це все олівцем і почав вирізати, щастя що єелектролобзик (фанера 12мм, після обклеювання з двох сторін чимосьсхожим на ковролін виходить 15-16мм), вирізав, зачистив, (це всіп'ять вечорів будинку), а сьогодні вранці почав встановлювати з 8ранку, та й коротше що з цього вийшло дивіться нижче:28.09.200928.09.2009 /b>

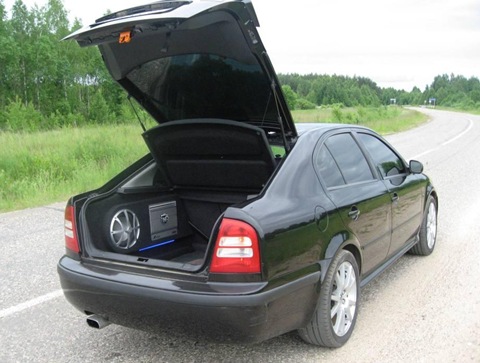

Ось нарешті те й доробив полицю для саба, в голові вже крутиться якзробити правий бік, кому буде цікавіше є креслення всіх трьохдеталей в електронному вигляді, окреме спасибі хочу сказатиARTEMRYSEV< /span> за те, що допоміг мені розхитатися ізвичайно ж osya-ua За професійні поради та підказки, анатхнення підкріплювалося ось цим фото, та нехай простить менегосподар Шкоди, що виклав фотку у себе на сторінці

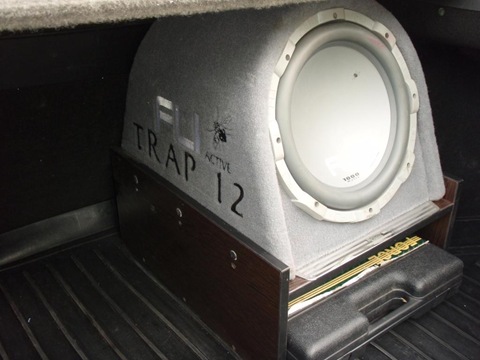

Так було:

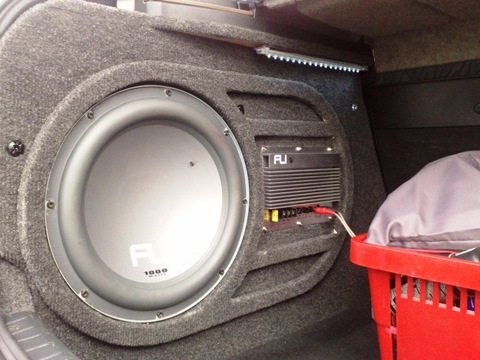

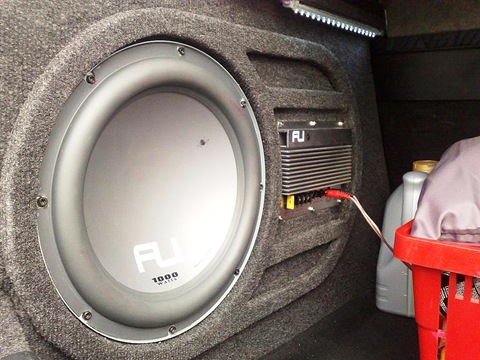

А так зараз:
< p>

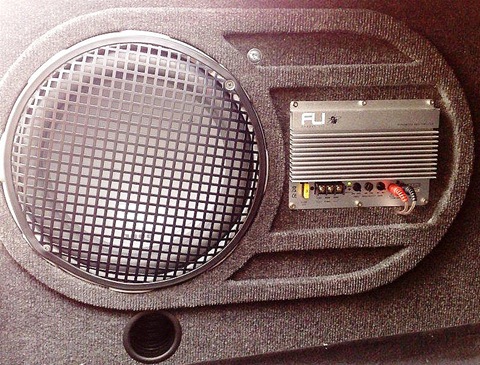

Без ґрат звичайно не те, от і довелося купити всього за 15 гривень(60 рублів)
А ось так я її розробив
< /p>
Розрахунок діаметра та довжини труби фазонвертора
Коментарі20
Полочка супер)) Креслень випадково не залишилося?
Шикарний багажник ... Тільки я щось не до кінця зрозумів, короба під саб нету? І креслення якщо ще збереглися, то теж дуже хотів би отримати) [email protected]
Не креслень немає, та вони не потрібні, вирізав картонку і переносив на фанеру. Короба немає, все зашумлено в цьому районі в три шари
Гарно і акуратно )і багажник не забитий )респект )напевно і собі так зроблю )
Дякую, взагалі задумка з полицею класна!
А як кріпив до корпусу, не підкажеш?!
підкажу, все тримається на куточок у стокових отвірсвиях в 6ти точках;1,2 - біля крила всередині є дві дірки (напевно для проводки)3 - через болт біля заднього ліхтаря (місце де тримається обшивка кліпсою)4,5 - через -Г-подібний куточок від місця крі...
думаю та мож які дрібниці не пропущу!
заліково виглядає так хочу такий корпус створити, а то багажник соромно на людях відкривати зі стандартним коробом під саб!) можеш скинути креслення адресу в личку описав пасибо!
ок, скину, але не знаю чи допоможе тобі це
вооот! зроблено на 5! руки з того місця)
Відмінно спорудив! Тільки ось з грилем питання, чи не зачіпає динамік? Начебто занадто щільно посадив, потрібно б більше діаметром поставити. Глянь мого малюка ) Він звичайно далеко не такий потужний як твій )
Спасибі за комент, не дістає, там же гумова сіра прокладочка товщиною 2 см. ось вона то й не дає дістати, ща заскочу
ну тоді зауважень немає ) все на найвищому рівні!
так кривувато сам гриль стоїть, тримається всього на двох шурупах, не хотів крутити додаткові дірки
так я так і подумав, що не хотів дірявити)
вірніше, сам динамік тримається на 8мі шурупах, я два викрутив і прикрутив гриль, думав взагалі без нього, а батько уболтав приліпити
все правильно. Адже в тебе динамік низько розташований. Чи мало вантаж повезеш який.
Я собі шкірозамінником обшивав, не практично. Дряпається, рветься. Дістати б модель де-небудь.
На польовій є автомобільний карпет
