Пару місяців тому поставив у салоні китайські LED-и. Благо стоятьвони рубль штучка, два — купка.
Але і працюють вони недовго. Вирішив спробувати це виправитистабілізувавши їх по струму.

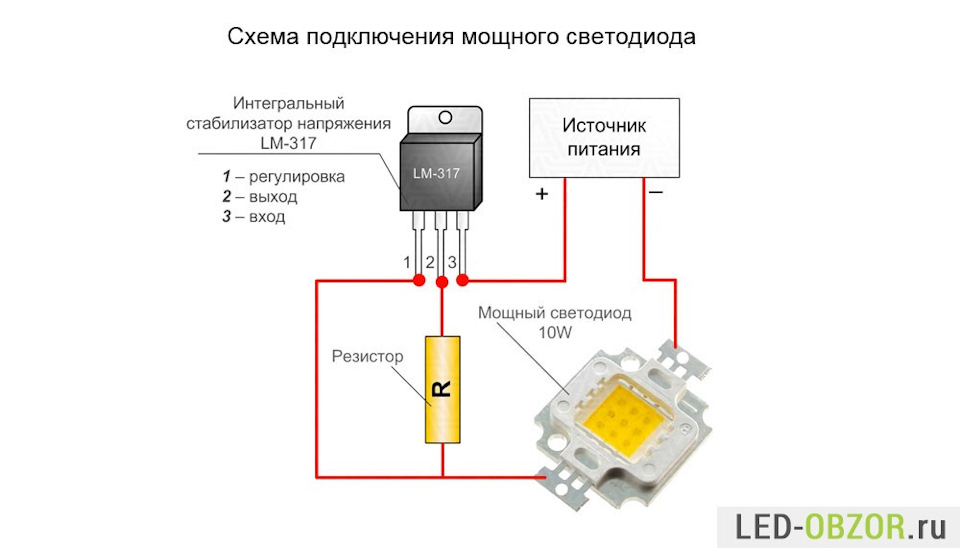

Схема
У проводку я втручатися не люблю, тому вирішив модифікувати саміLED-и.

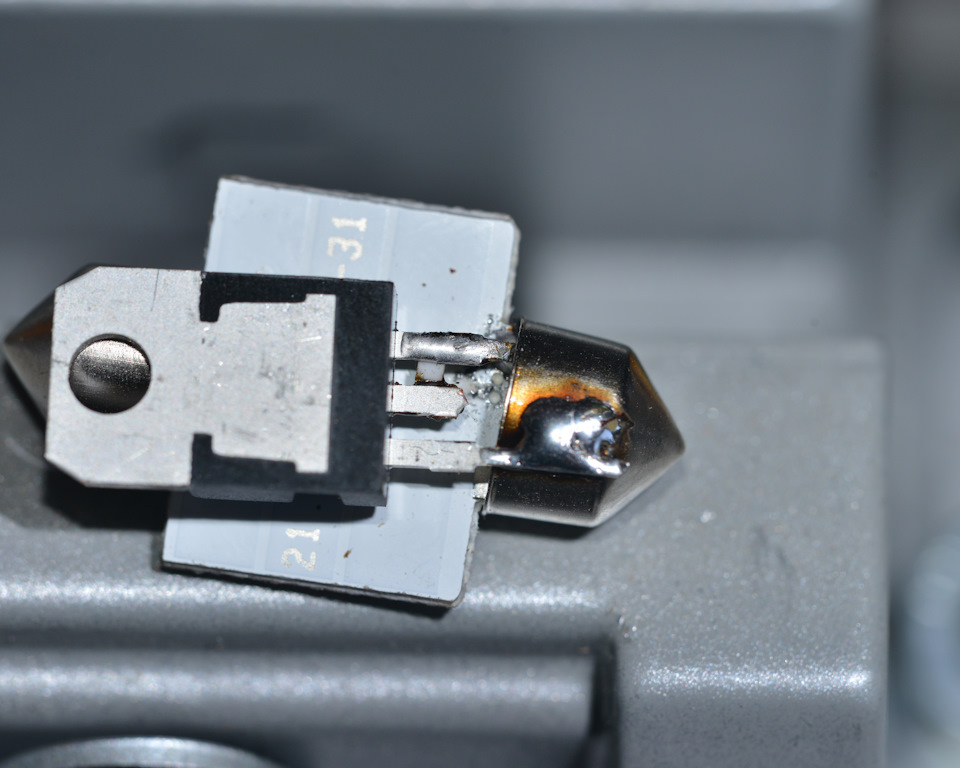

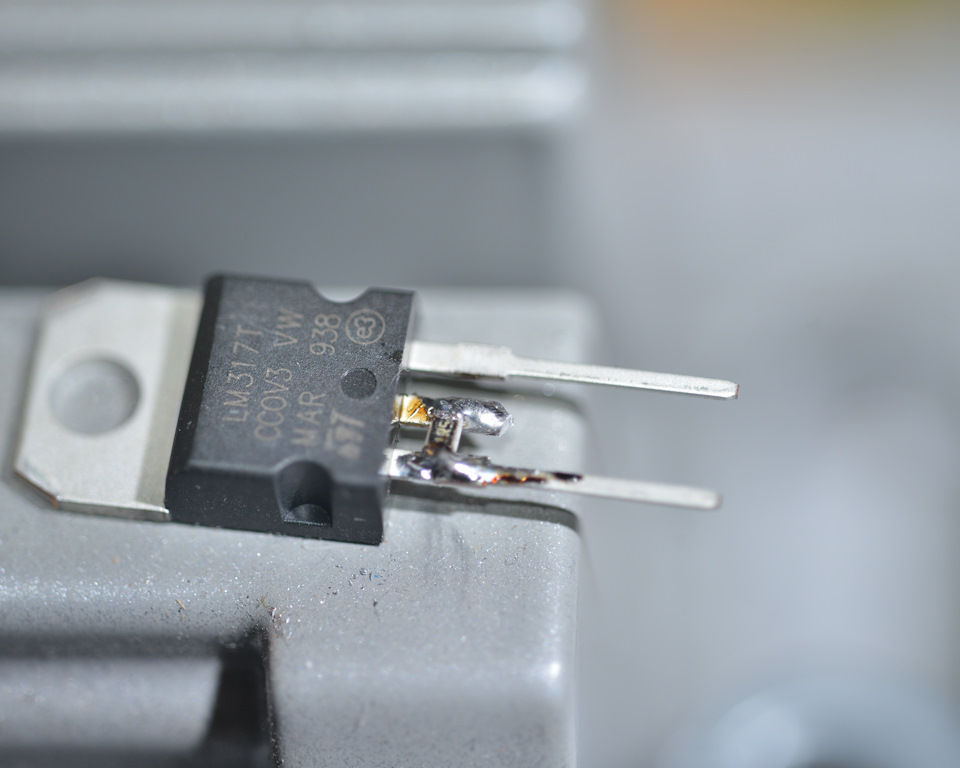

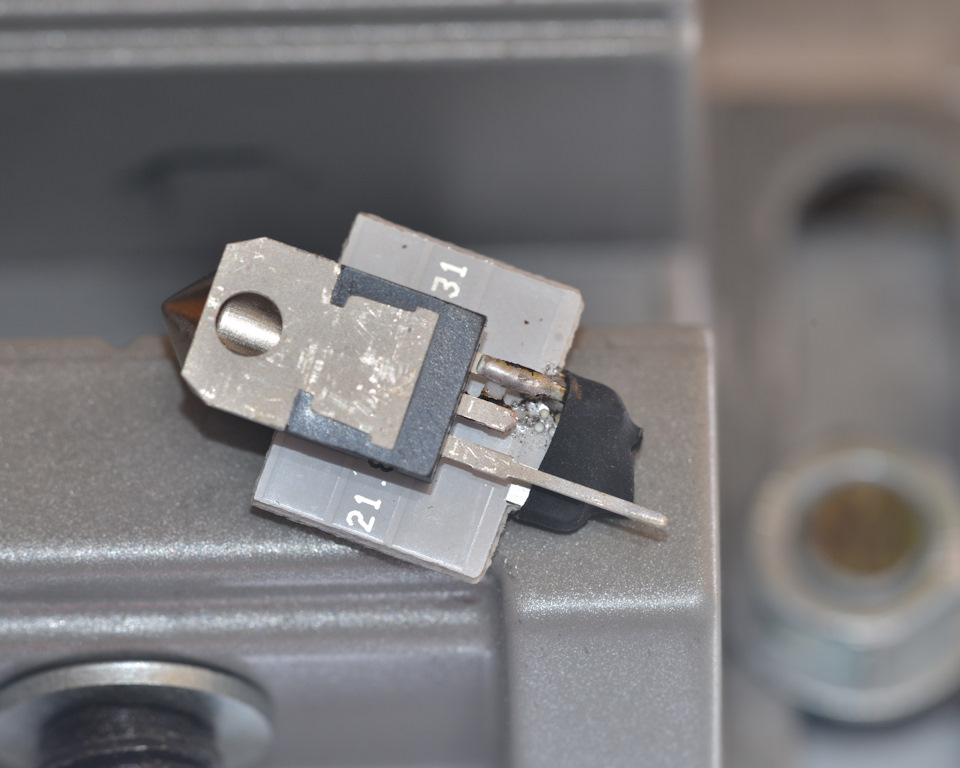

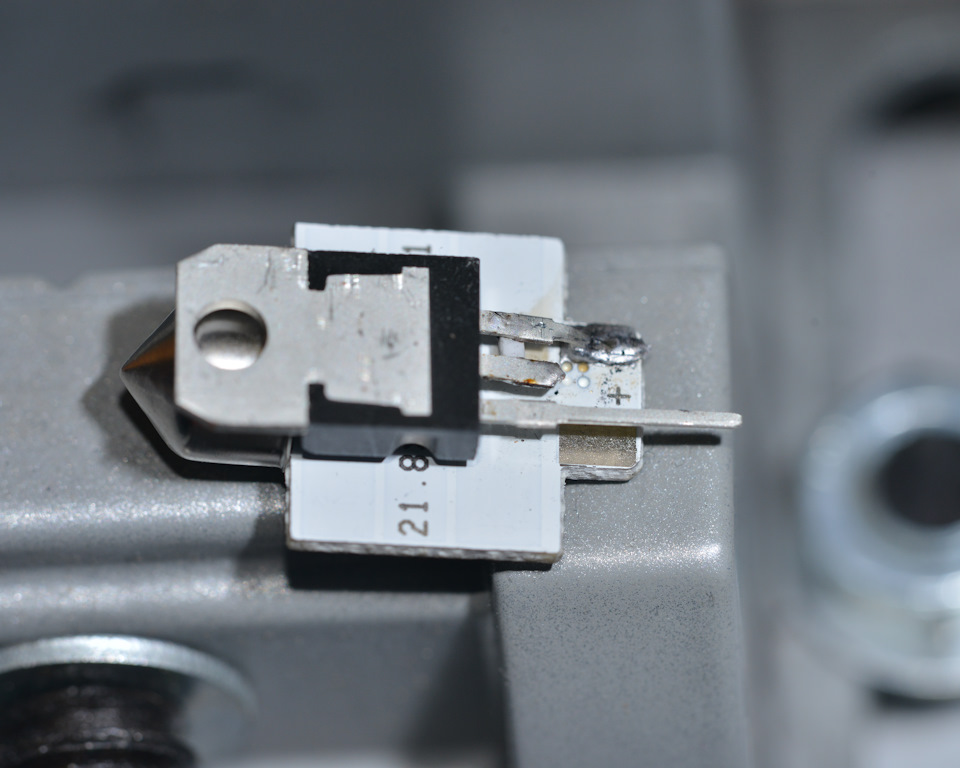

Відпаюємо від LED-а контакт і припаюємо наш виріб. Термосоплей іпоставив на місце
Фіксуємо всі термосоплями
Перевіряємо працездатність.
UPD. 317-і сильно гріються. Моментально. Так що починають тектитермосоплі. Поки поставив так. Думатиму.
Коментарі10
Вибачаюсь, переплутав стабілізатор струму зі стабілізатором напруги L7812, які у мене без діла лежать… теж виписані помилково з Алі.
На мій у схемі конденсатора не вистачає ...
У документації на LM317 у схемі стабілізатора струму ніяких конденсаторів немає. Що в принципі і логічно. Як я розумію, тут уявна частина імпедансу повинна дорівнювати нулю. Що загалом і логічно.
Треба було на радіатор стабілізатор кріпити. Можна було резистором обійтися. Дешевше. Не факт, що стабілізатор врятує LED від перегріву, йому (світику) теж тепловідведення потрібен, особливо потужному.
Резистор там уже є. У самому led. І він що мертвому припарки. А тут виходить те, що потрібно. І падіння напруги на два вольти і обмеження струму.
А навіщо ти 317 взяв? Встроми просто струмообмежуючий резистор і всього-то.
Та й оригінальні лампи взагалі теж гріються неслабко.
Так не цікаво ;-) Плюс 317-их у мене горсть лежить. ;-)
Так вони ж гріються. Так і до пожежі недалеко.
Ну спалахнути вони не спалахнуть. Перегорять - так. А так сам Led спрацює як струмообмежуючий резистор.
