Доброго часу доби!

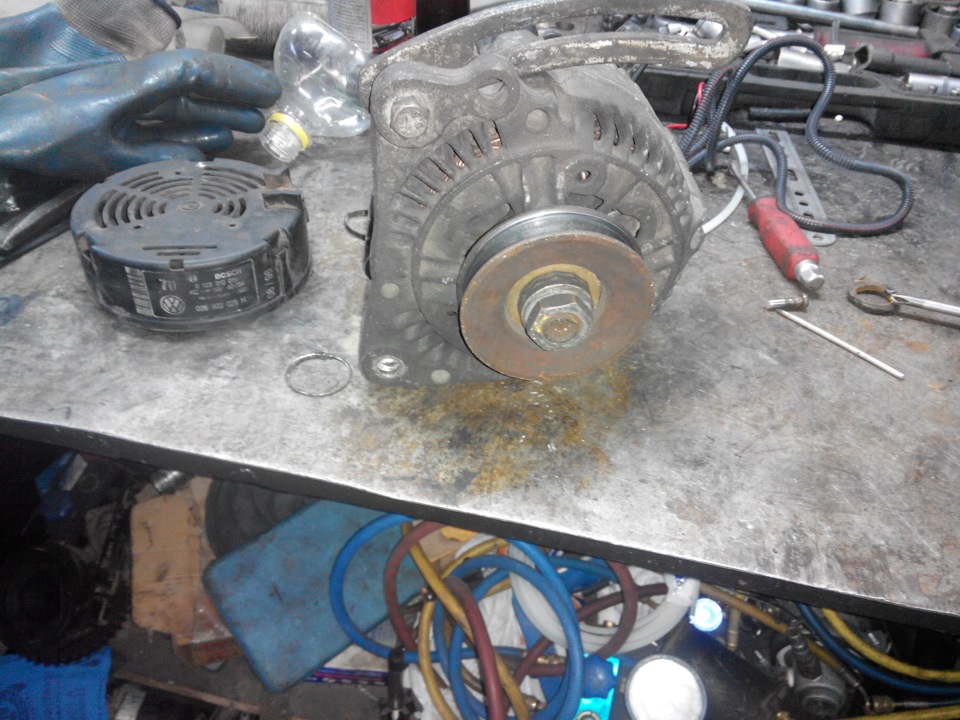

Викроїв трохи вільного часу і вирішив скористатися ним з толком.Вже досить давно підвивав підшипник генератора, так і відвертокажучи він уже давно вимагав ревізії.На генераторі тавро 09\96, значить йому майже двадцять років і з них років три він провалявсяпросто неба. Розкриття показало, що крім підшипників майже стерлисящітки, але колектор на якорі був майже в ідеальному стані.

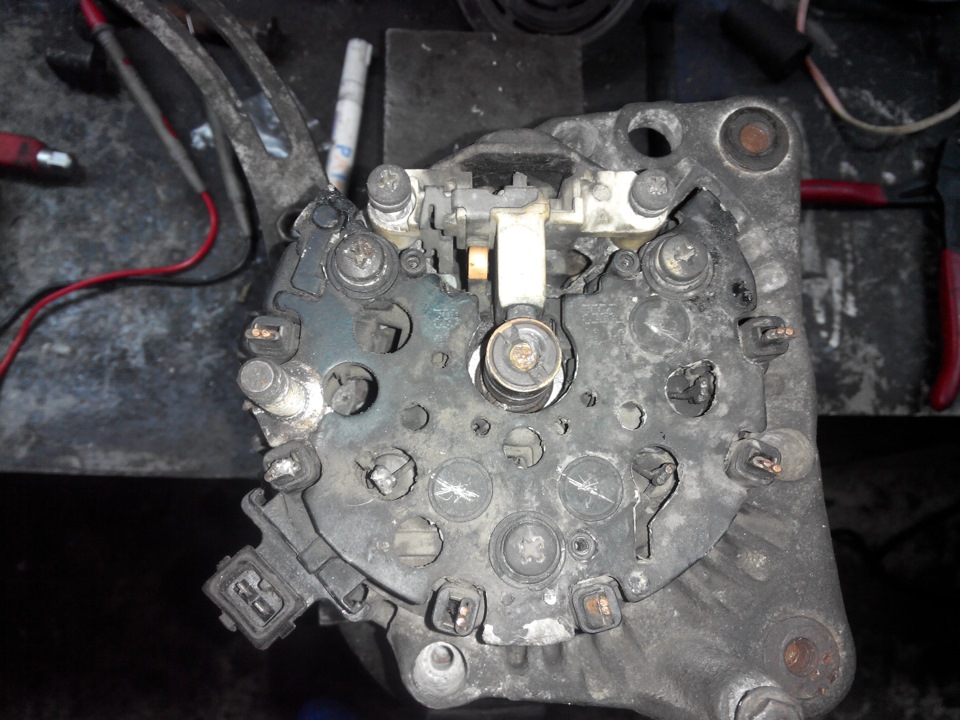

приступив до роботи, розібрав генератор, замінив підшипники, провсяк випадок продзвонив діодний міст, а також вирішив трохи йогомодернізувати.Для модернізації був придбаний трьох рівневийрегулятор напруги з щітковим вузлом від Газівського генератора, віндуже схожий за конструкцією на Бошевський але є кількавідмінностей

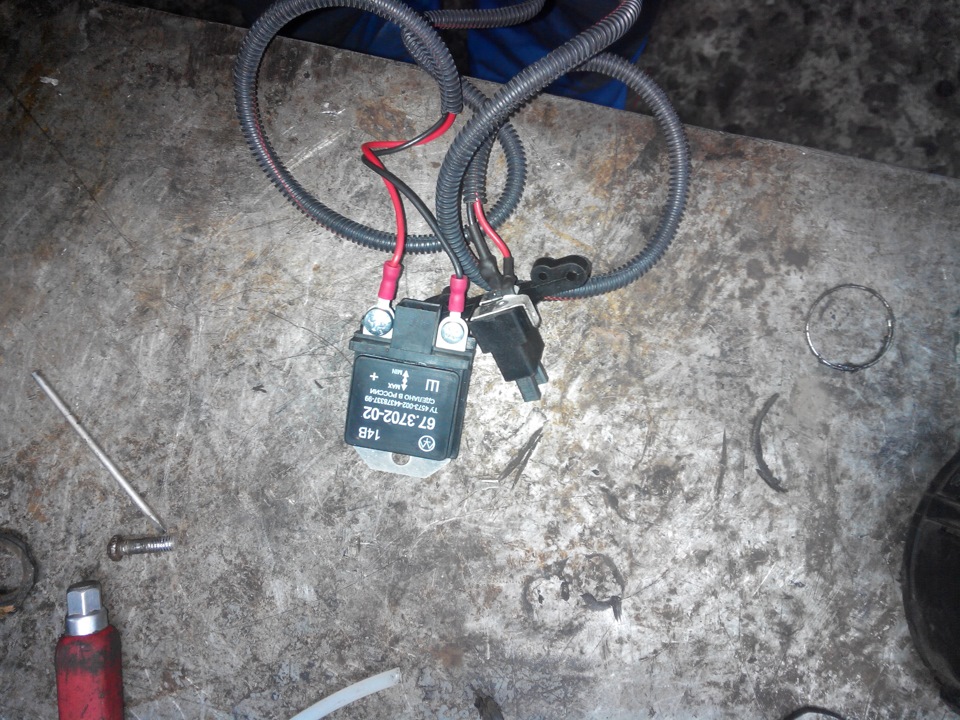

Три рівневий регулятор
Перша відмінність втім як і друга легко виправна ))
Газелівський щітковий вузол товщий від Бошевського на дваміліметри

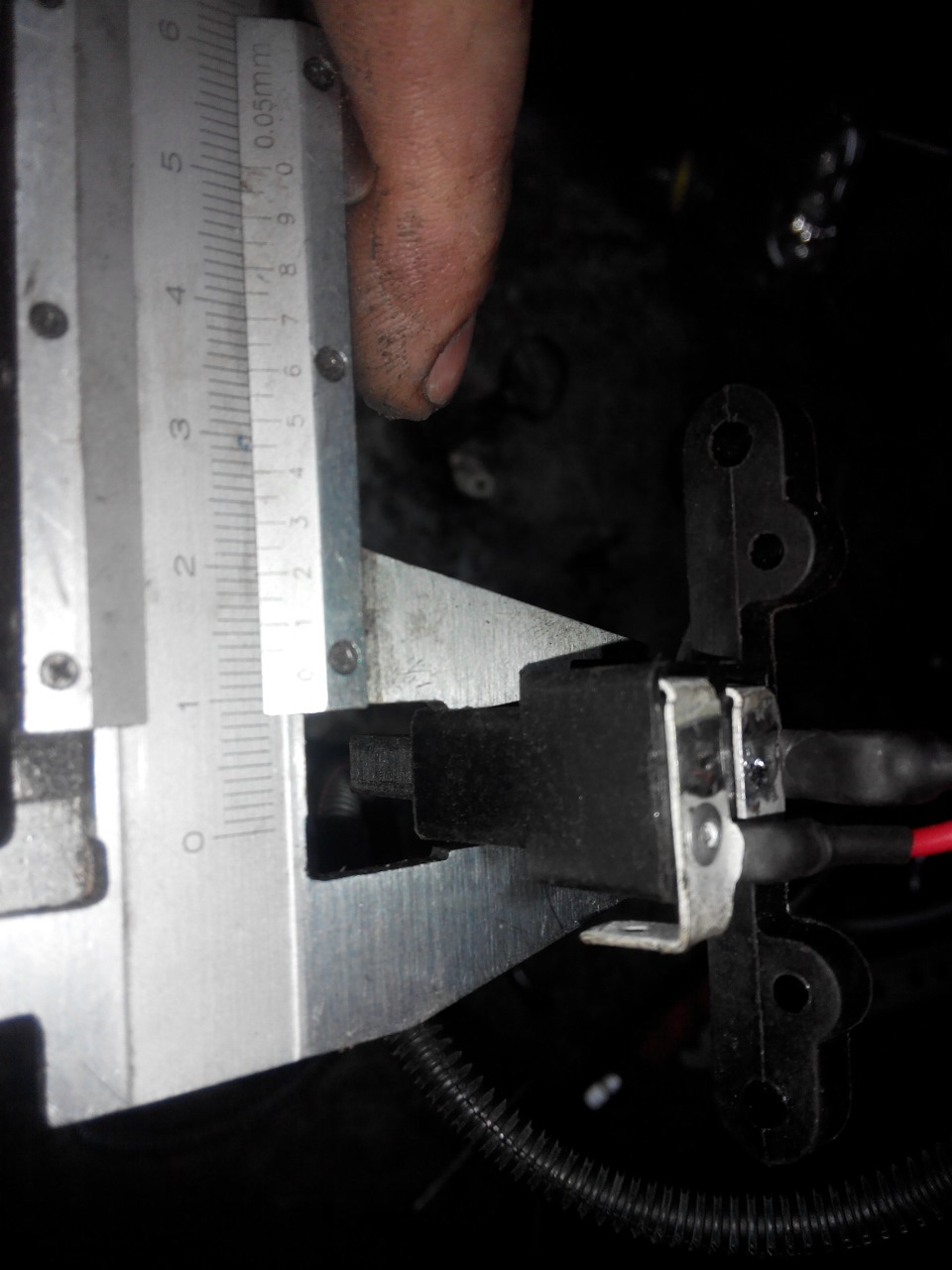

Газелевський 12мм

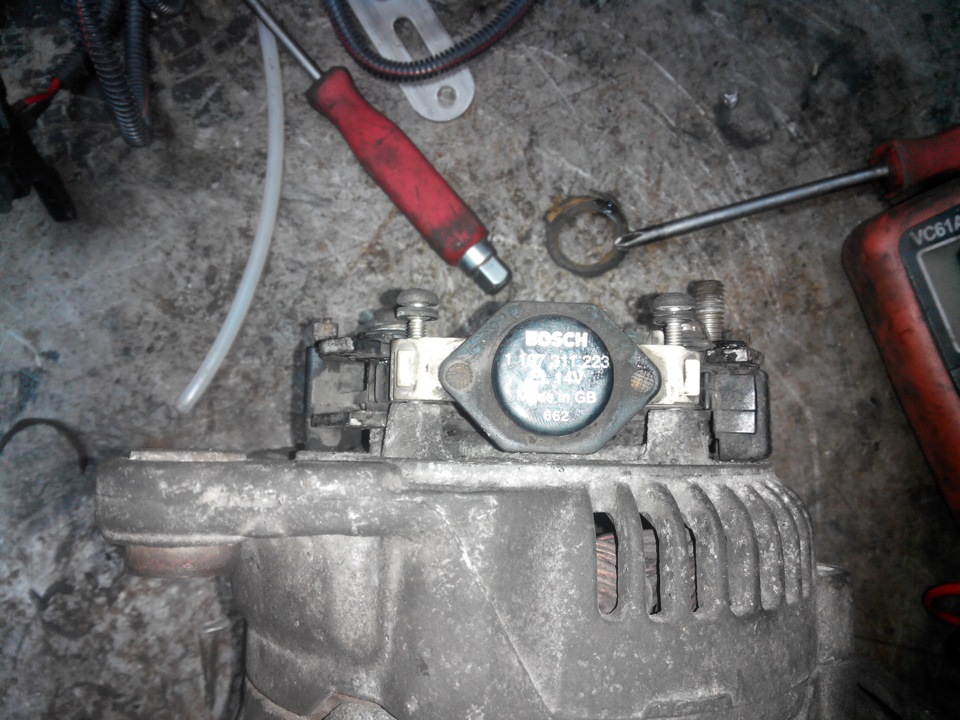

Бош 10
Ця справа легко поправна напилком)
Отвори кріплення повністю збігаються і колгоспити нічого не треба.Також відрізняється місце підведення живлення на регулятор, у Бошаз діодного мосту виходить підтискаюча лапка а у Газелі якщо меніпам'ять не змінює живлення подається окремим проводком.Поступивдуже просто) до лапки підпаяв проводок з мамкою.
Встановлений щітковий вузол
У пластиковій кришці проробив отвір під провід і зібрав генератор.А ось блок регулятора я встановив у відсіку радіатора, перед цим япереконався що блок пиловологозахистний (все в середині залитокомпаундом, так пише виробник даного блоку). Напруга на клемахакумулятора не перевищувала 12.8В. А тепер))
Перше положення регулятора( рекомендується використовувати притемпературі 20 градусів і вище)
13.7В (перший режим)
Друге положення (рекомендується використовувати при температурі від0 до -20гр) 14.4В (другий режим)
Третє положення (рекомендується використовувати при температурі від-20 і нижче)
15В (третій режим)
Працею девайсу задоволений повністю поки залишив на другомуположенні, а там подивимося))
Всім дякую за увагу!
