Тумблер на магнитолу

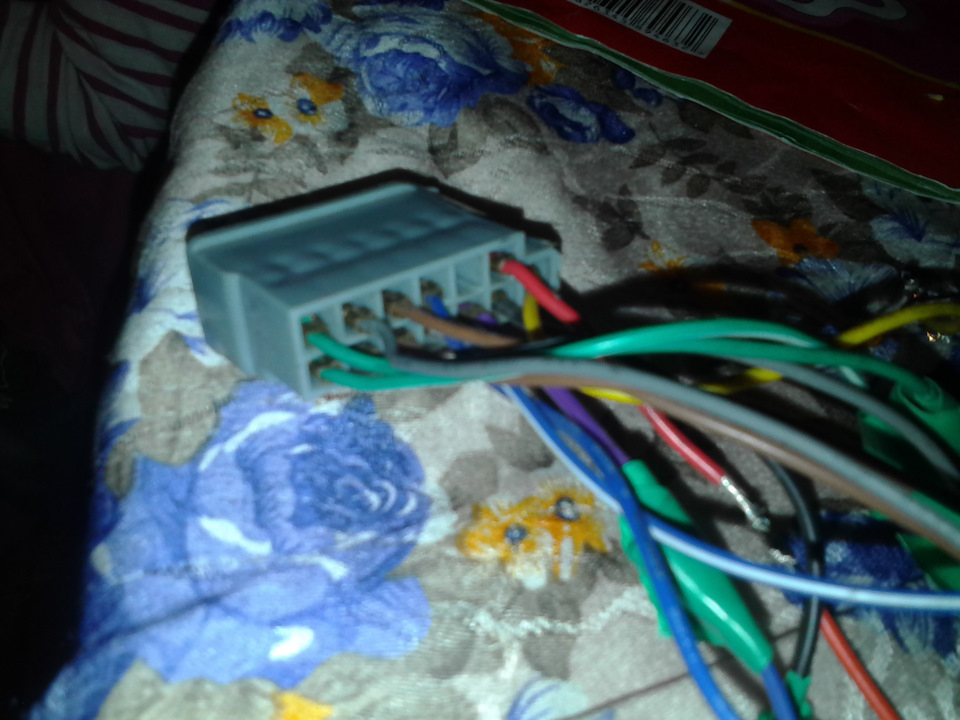

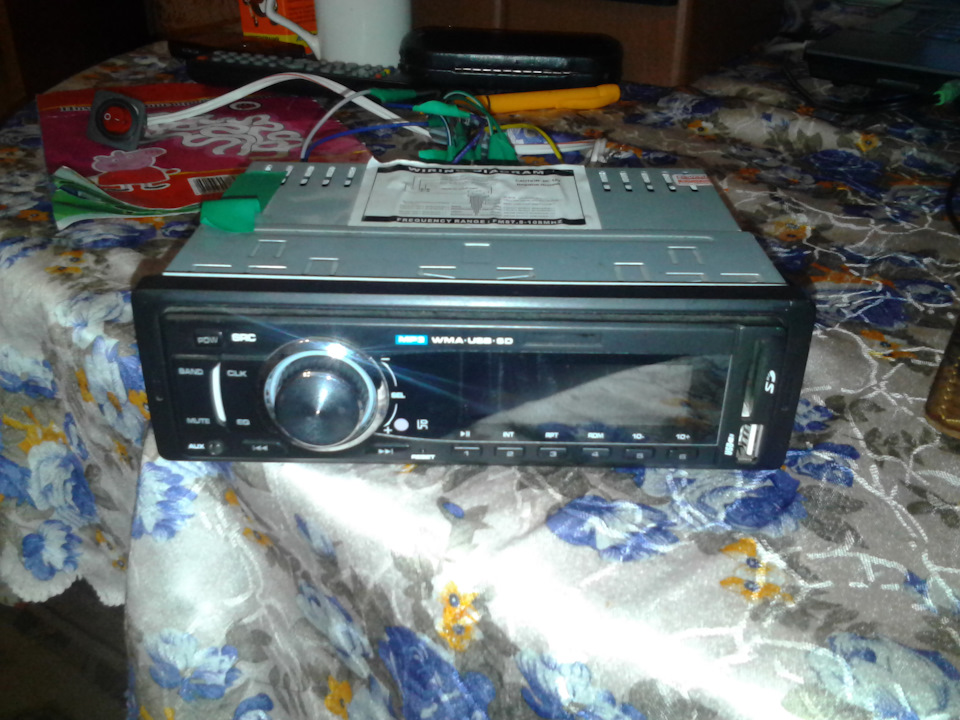

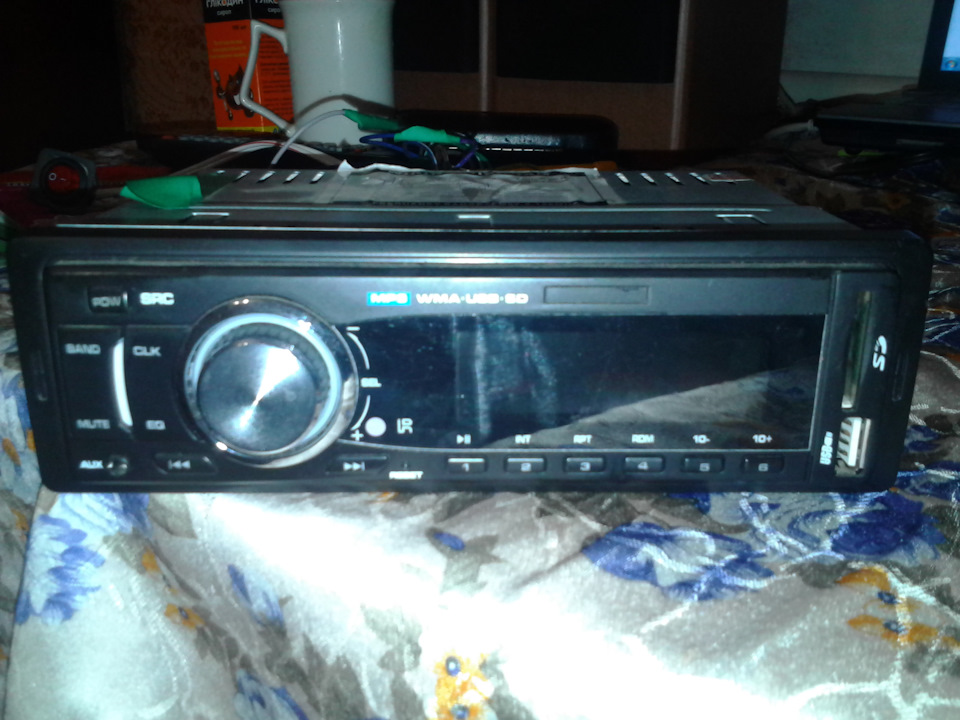

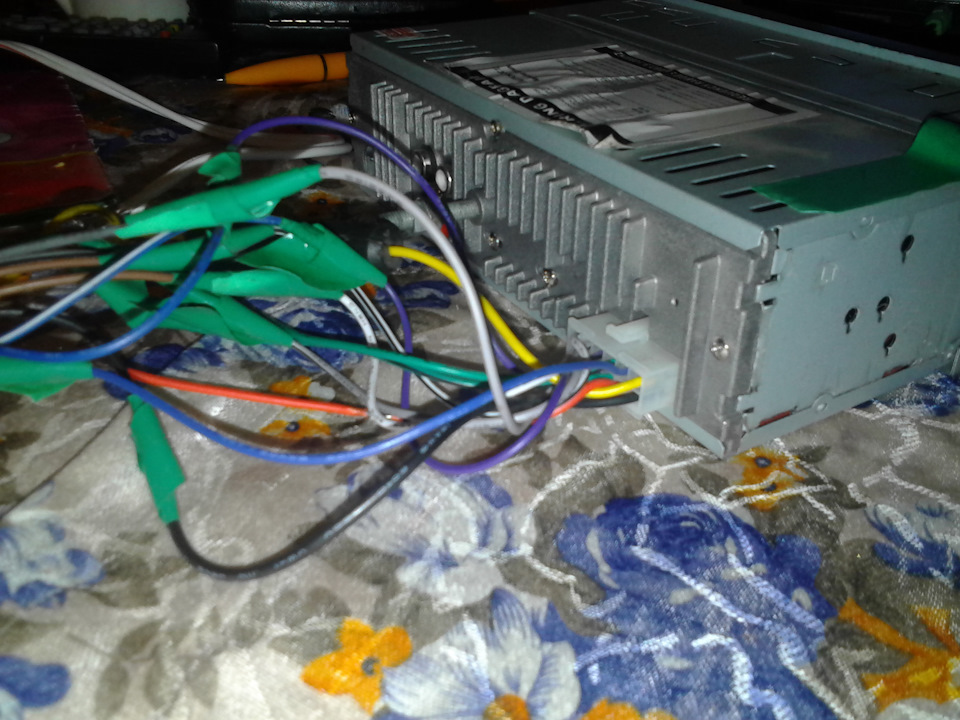

Варта у мене китайська магнітола, що потопає струм… Вирішив зробитина неї кнопку відключення. Але ось щось не виходить. Червоний іжовтий були з'єднані, окремо від цього вузла врізав дроти вчервоний на. Кнопку, але після цього магнітола не тухне:однеположення тумблера, з'являється годинник і можна слухати музику, друге — просто світить підсвічування.А потрібно, щоб воно повністюзнеструмлювалося!
Коментарі18
Бпда з цими магнітолами! Я просто вимикаю масу, і все.
Ну, блд ... Є хитрі релюшки, фіксовані. Коротше, сигналкою пік-пік і магнітола ваще знеструмлюється нах. Поспав, поїв, вийшов на вулицю, пік-пік і магнітола включається. Ну і в гаражі / біля будинку, поки на охорону не поставив - сиди слухай своє тиц...
дик сигналки немає у мене)
Тоді сумно…
Ну так і червоний садок теж на кнопку в розрив, і що за кнопка? там усередині діода випадково немає?
Можливо ви маєте рацію! краще зробити розрив з боку штекера! завтра спробую! діод є, або лампочка, я не знаю, але його підключати не буду!

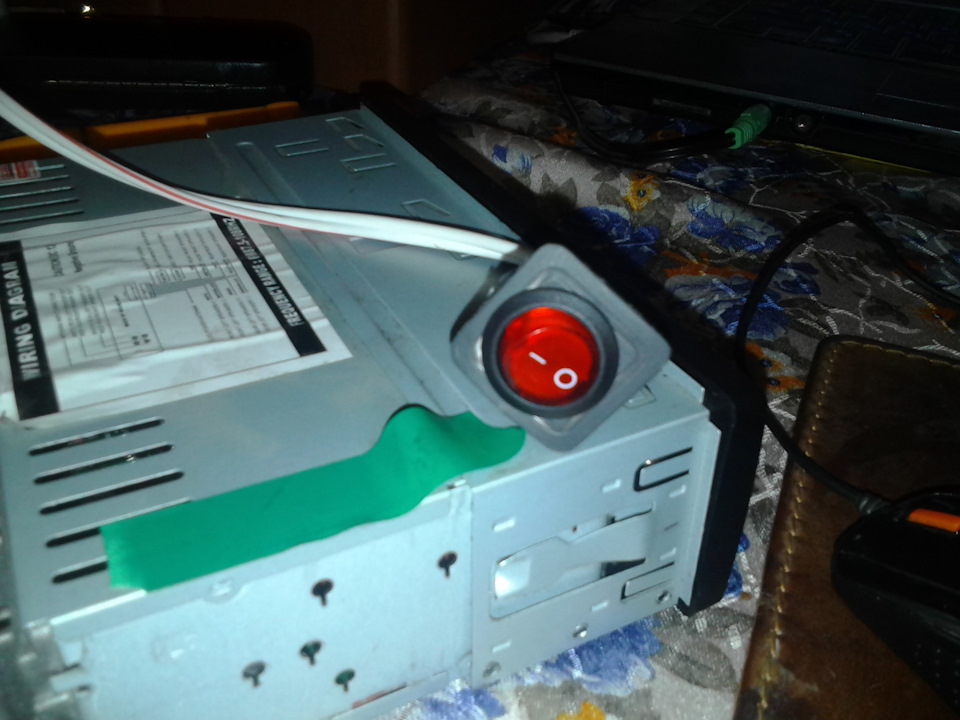

Справа в тому що, у мене така кнопка стоїть на камеру заднього виду (вкл \ викл), інший просто не знайшов, так ось там був напис 220в (на кнопці), я перевірив її контакти мультиметром в режимі опору, і виявив його на контактах(опір), після чого підче...
ща мотнусь в магаз а потім відпишу!)
щодо маси я правильно зрозумів? соррі за мій абстракціонізм))))
Мінус йде прямо з акумулятора до чорного дроту магнітоли, а в плюсову жилу дроту врізаємо запобіжник, і садимо на один контакт тумблера, а з іншого контакту тумблера садимо на жовтий і червоний.
так а різати підвісний запобіжник потрібно? виходить, я ріжу чорний провід і приєдную вже 2 чорних на запобіжник. У провід самого ж запобіжника вже врізаю провід 2,5 і виводжу його на тумблер. А жовтий з червоним скручую, в червоний теж врізаю 2,5 і ...
Чеж так все складно))), я не художник, але все ж таки, ось дивись
вибачте, в електриці я повний профан))) тільки почав вникати у всі ці справи) а якого кольору + від акб (або кинути його безпосередньо від акуми? якщо червоний з жовтим пішли на тумблер, а чорний сам по собі ...
Дивися уважно схемку яку я намалював, просто візьми з АКБ простягни в салон два дроти будь-якого кольору, один (-) йде прямо на чорний провід до колодки магнітофона, інший (+) з АКБ через підвісний перед, і на тумблер, з тумблера провід на жовтий та ...
ось тепер дійшло))) спасибі))) як все перевірю - напишу! докуплю проводів перетином 2,5 (або більше потрібно?) і вперед!
Більш нічого не треба.
Велика дякую за поради! Магнітолу встановив, начебто все працює!
Мені таке електрик зробив днями! Дуже корисна кнопка!
