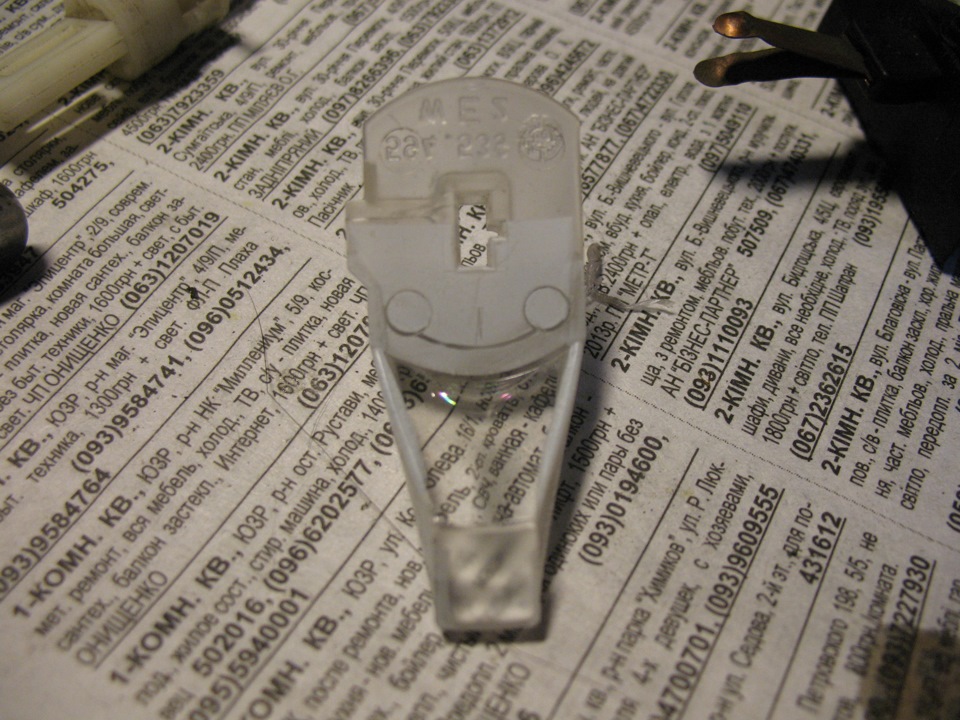

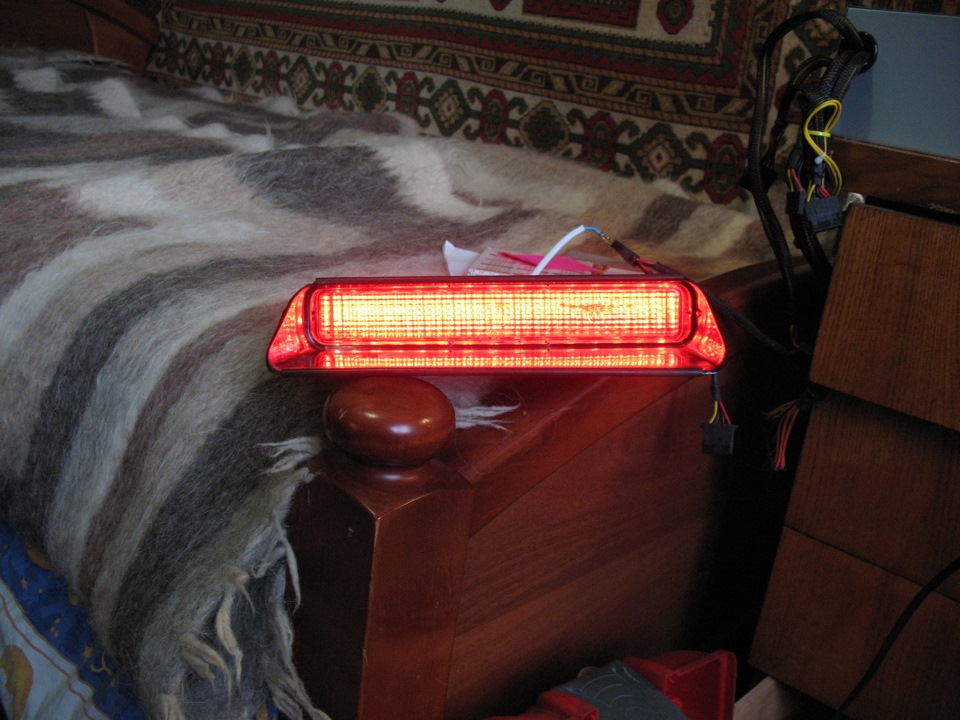

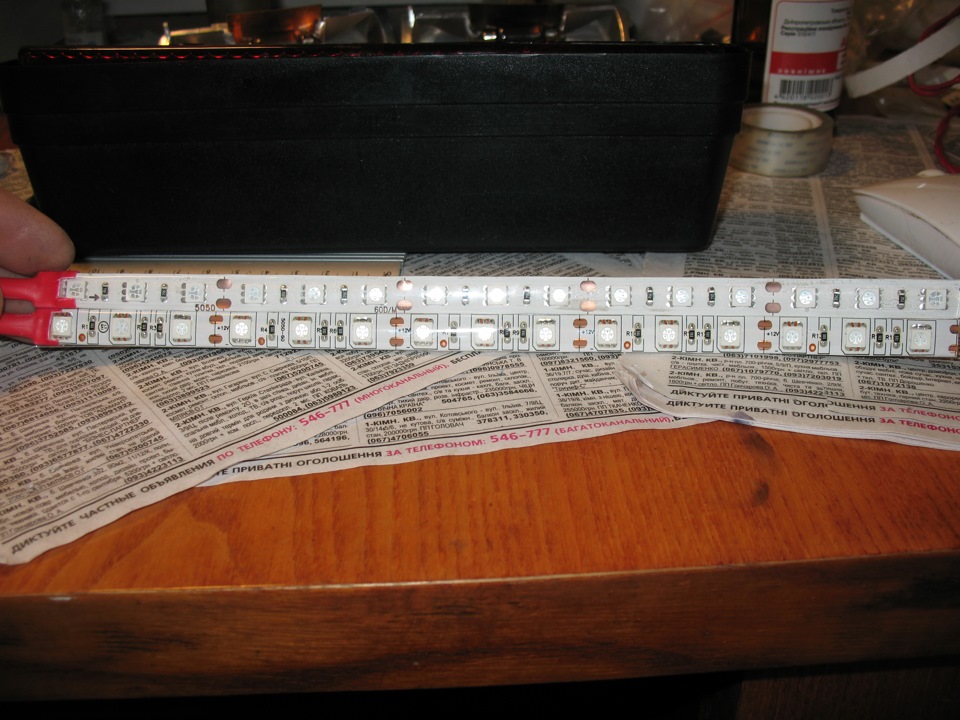

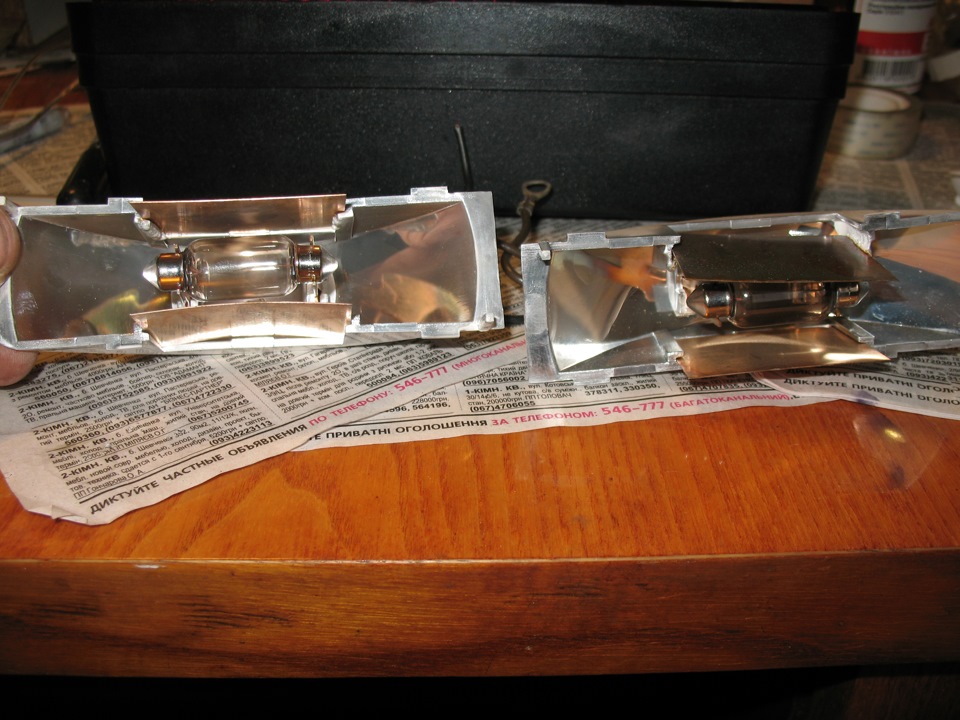

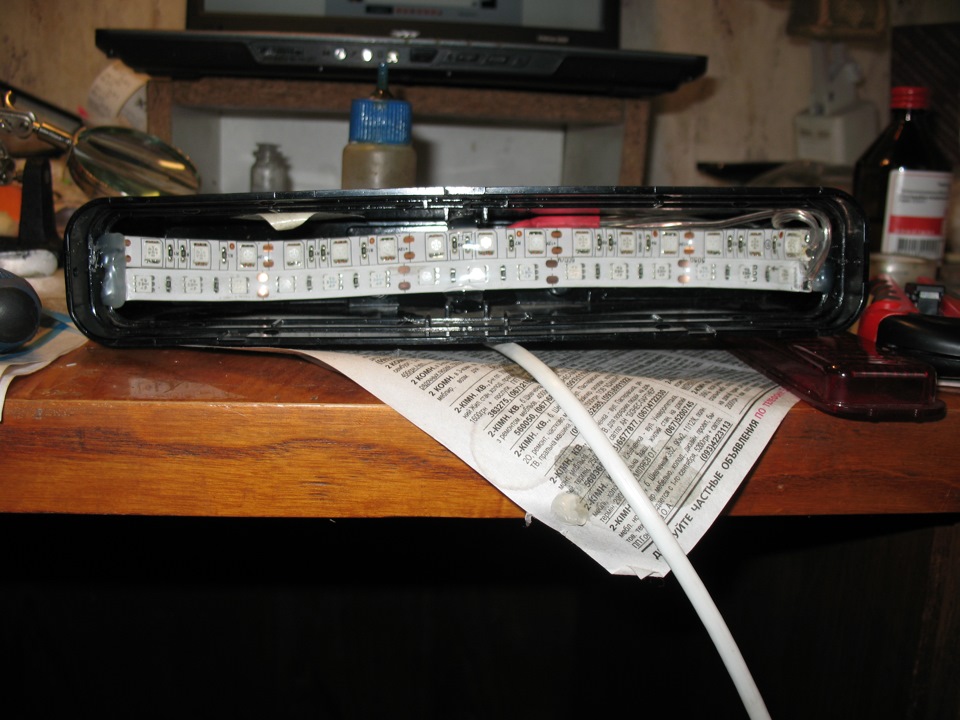

Всі переробки описувати не буду. > Доп стопсигнал.Омега таким необладнана.А в щільному потоці, де машина йде бампер до бампераліхтарів вже може бути не видно.Та і за сучасними європейськиминормами доп стоп повинен бути. Стоп від Дачі СуперНова за 15 грн..Все б нічого, тільки був би він зроблений:На двох лампах 21Вт! Івидно що почав плавитися. Це мене не влаштувало. Два шматки стрічкиз червоними діодами 5050 (6 шт на 10 см) (дякую молодшому брату). Ізакріпив "соплями" з термопістолета. Маємо результат:Далі взявся зацентральний вимикач світла. . Як виявилося там зроблено так що приповороті ручки повертається світловод і підсвічується відповіднийзнак вимикався. Ставити діод у штатне місце не схотів т.К. Не знавяк він через світловод світитиме. Тому вирішив ставити в кінчиксвітловода. Тут потрібно бути дуже акуратним і свердлити з кроком0, 5 мм починаючи від 2мм. Я поспішив і верхня частина у меневідламалася. Благо супер клей допоміг. Також потрібно підпилятиобмежувальний поясок на діоді. А ще зробити загальну висоту діодаменше. Мені в цьому допоміг дрімець. До речі дуже зручна штука.
Ну і в корпусі:
І маємо результат:
До речі недбайливий власник обламав фіксатор на ручці. І при спробіввімкнути світло в салоні ручка залишалася в руках, а світло невмикалося. Лікував так:Відламав шматочок пластику від ручки.Приклеїв у потрібному місці. Але ж він виявився не на рівні. Іфіксації не буде. Взяв паяльник і нагрів цей шматочок. І викруткоювивів рівень. Напилком підпиляв віконце під фіксатор.
Але після пари включень конструкція зламалася. Значить, потрібнощось кардинальне! Вирізав збоку маленьку канавку. Тож міг пройтичимось прямим. Взяв скріпку, нагрів її на газі. І через вирізуплавив її в районі фіксатора. Ура. Все чітко працює та неламається. Щоб було зрозуміліше, що зробив фото:
Кнопки нічого цікавого.
А в БК довелося перекрутитися.Взяв три діоди два маленьких і двавеликі спаяв послідовно + резистор 330 Ом. Вставив у те місце, дестоїть лампа, але сорентував їх так, щоб світили у світловод. Ізалив "соплями" з термопістолета.
У модуль клімату пішла стрічка + один діод на підсвічування рисочкина крутилці вентелятора. p>
З прикурювачем вийшла фігня коли поставив діод у стандартне місце.:( Тому узяв три діоди запаяв на макетку і на "соплях" поставив щобсвітили у світловод навколо прикурювача:Ну якось так. Може комубуде корисно.
Коментарі20
А який діод використовував у перемикачі світла? звичайний 5мм? резистори використовував для з розрахунком напруги 12В або 14?
Так 5 мм діод. Тільки обпилив його по висоті. Резистори брав 1 кому.
Удачі в зборці! Робота дуже цікава та інформація всім корисна) ! Тримай підпис. До речі, а соплі на прикурювача не поплавлятися якщо його включити? може чимось іншим?
Соплі ще не перевірив. Та й я не курю. Так що прикурювач за прямим призначенням не використовую.
За підпис спасибі.
трудомісткий процес - зроблено ;)
робота виконана дуже акуратно і звіт хороший) Дуже цікаво буде подивитися коли все на машині буде встановлено)
дякую. Зараз приборкою займаюся.
хороша робота!)а можеш сфоткати як це все висвітлюється вже встановлено на торпеді, у темний час доби?!
ще не можу. ) Потрібно закінчити панель приладів, врізати плафоні в задні стійки і встановити на машину. Тож через кілька днів тільки зможу.
ок! будемо чекати, цікаво подивитися як висвітлює … !)
Для рівномірності напевно потрібно було по колу робити діоди. Але вже ліньки переробляти. І так машина більше місяця без руху. а хочеться вже влаштувати автоподорож кудись.
Автоподорож кудись… у бік Німеччини, у пошуках нішцяків для авто)))
Ну почнемо з області. Хоча до Європи є думки влітку поїхати.
Круто! А кільце прикурювача світиться рівномірно і яскраво?
на жаль не рівномірно. Вдень помітно, що він підсвічено. А ось увечері ще не пробував.
Я теж робив так з блоком включення світла)) Правда ламаний, прозорий провідник світла я клеїти не став, просто замовив новий блок)) Febi 04708 Вмикач фар головного освітлення вартість 572,27 руб.
Була б купа грошей, то теж замовляв би деталі при кожній дрібній поломці. Але бюджет і внутрішня жаба зупиняють. )
Та в моєму випадку не відновити було цю скляшку і зі жабою я на ти хоча з грошима у багатьох непорядок))
У мене відколовся тільки верхній шматочок. На фото видно тріщину вздовж світлодіода.
