Кнопка відкриття багажника

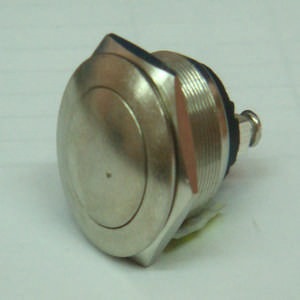

От відкриття багажника при повіті з дачі дуже мучило. Через біганняв салон або ключ залишати в замку (хто стрімко). Від прийшла ідеяврізати кнопку для відкриття. Кнопку купив схему знайшов щобпрацювала при відкритому центральному замку, і з пультасигналізації.
Ціна питання 55 грн. Грн.. Але воно того вартувало.Фотки додам поможливості.Вже робив, але карта пам'яті підвела і померла, фотокшкода...

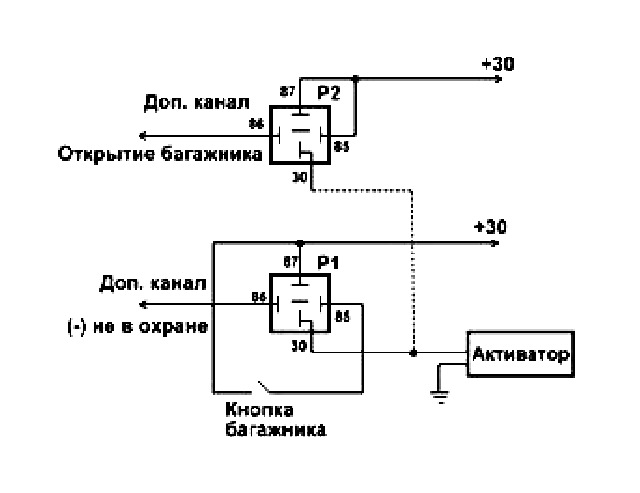

Схема Р2 (верхнє реле) знадобиться якщо захочеш що б багажник ще йз брелка відкривався.
По квітам проводів додаткових каналів сам зорієнтуйся, все залежитьвід встановленої сигналізації.
+30 — це постійні 12 вольт. p>
Доп канал не в охороні приєднується до (-) центрального замку коливін відкритий.

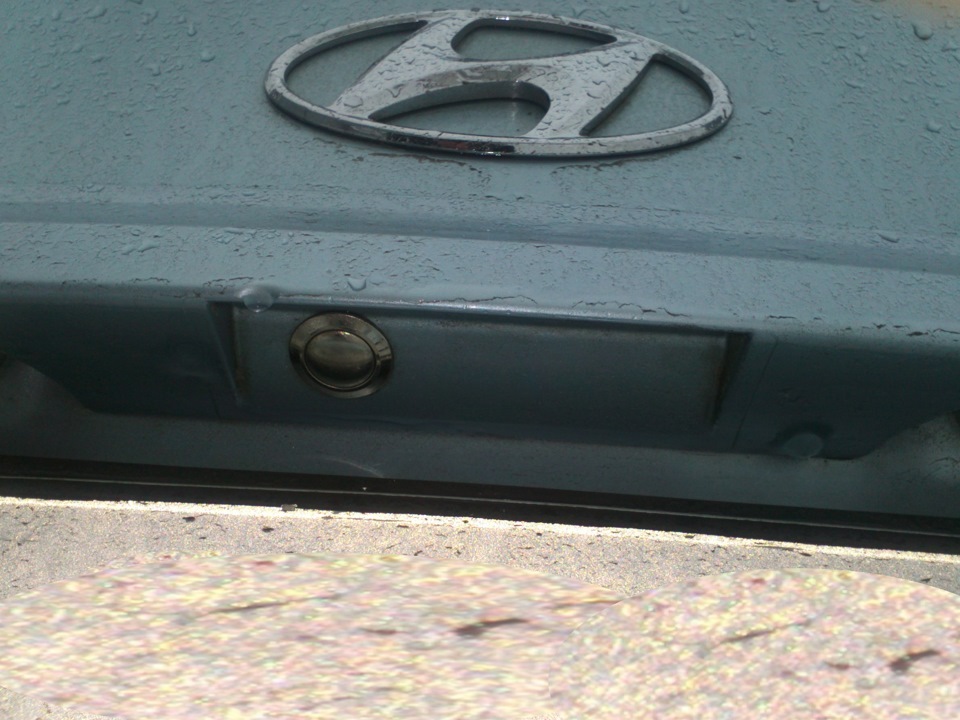

ось як виглядає. Врізати краще з цього боку.
Коментарі8
Чітко замутив
Нарешті і я поставив собі замок на багажник. Купив кнопку (за 150р.) як на фото вище і замок штатний (1300р.), дві релюхи і зібрав все за схемою вище. Все вийшло просто супер. Дякую автору! До речі ( -) центрального замку я знайшов у роз'ємі до водій...
А не підкажеш як знайти цей мінус центрального замку коли він відкритий якщо знаєш те яким кольором і де підчепитися?
Та схемка було не че робити. Молоча! мене теж зацікавило. теж так хочу!
Всю схему додав. Користуйтесь
Дякую! взяв на замітку!
А схемою підключення не поділишся?
Вчора. просто на домашньому пк.
