З моменту покупки машини у мене був несправний регулятор печі. Алеякось працювало 2 швидкості. Потім і вони перестали працювати —оплавилися контакти. Кинув перемичку на роз'єм, щоб хоч щось дуло іспрямувався в свою майстерню думати як далі жити))).
Хотілося мати трохи більше швидкостей, ніж 4шт. Швидкості мало, атретій багато.Може якусь індикацію ще… Пару днів обдумав іприступив до справи.За основу взяв мікроконтролер stm8. 1.Індикація рівня. 2. Вентилятор працює, якщо в бортмережі більше 13ст. Працювати відразу як заведемо машину.Відповідно, коли машиназаглухла, швидкість вентилятора падає в 0.
3. Плавний набір швидкості.
Але є АЛЕ .На столі воно те добре, все чудово працює, але требапротестувати в реальних умовах.

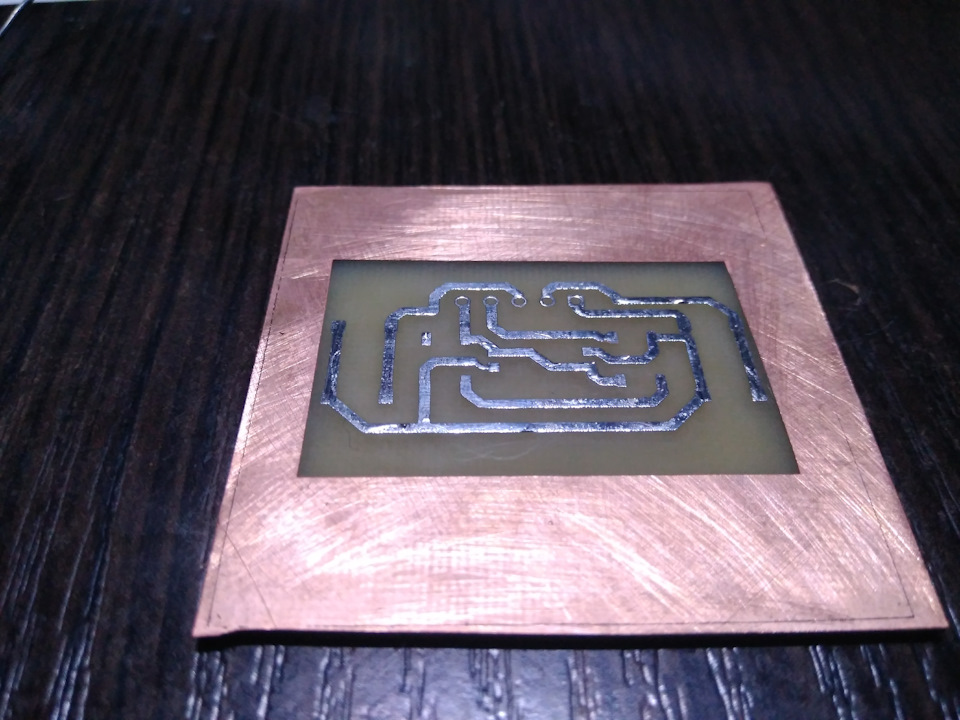

Обрізав зайве, спаяв. На 3D принтері надрукував нашвидкуручкнопку.

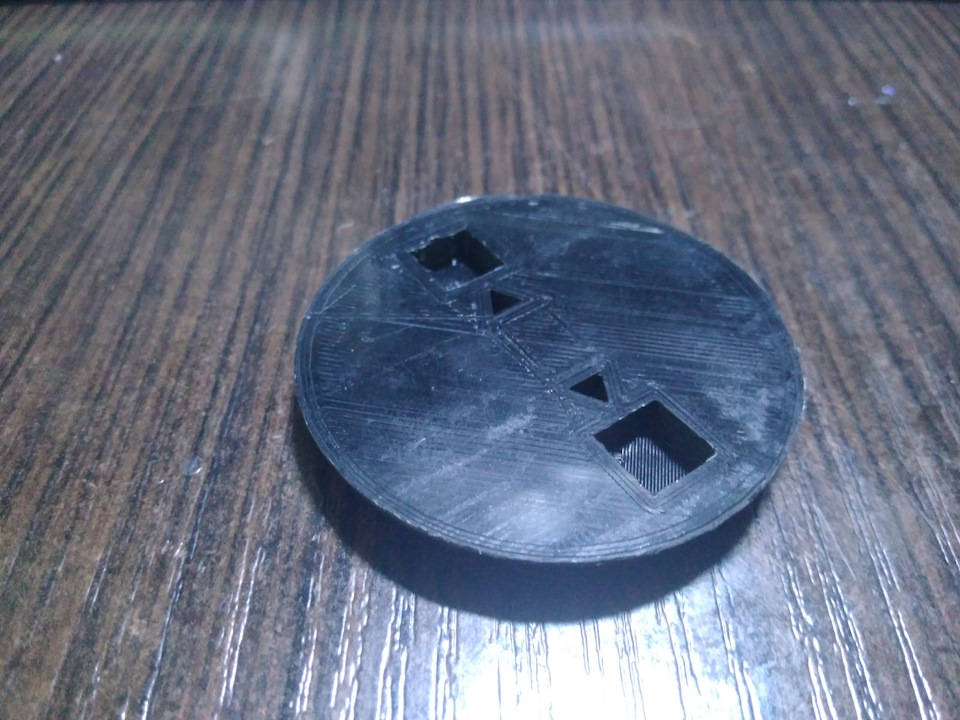

Кнопка

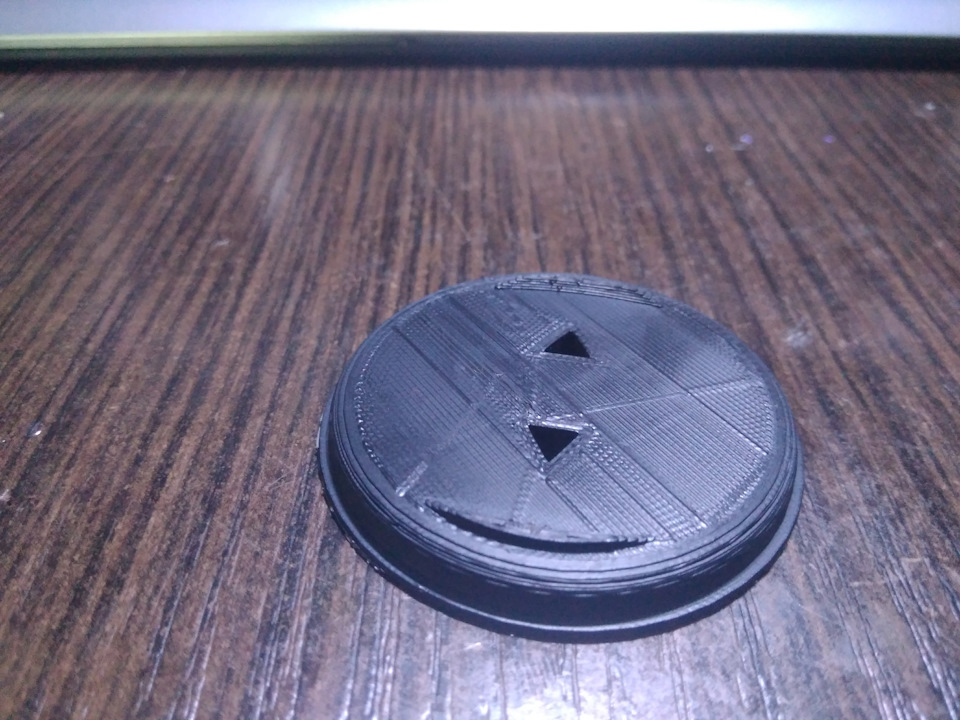

Кнопка 2

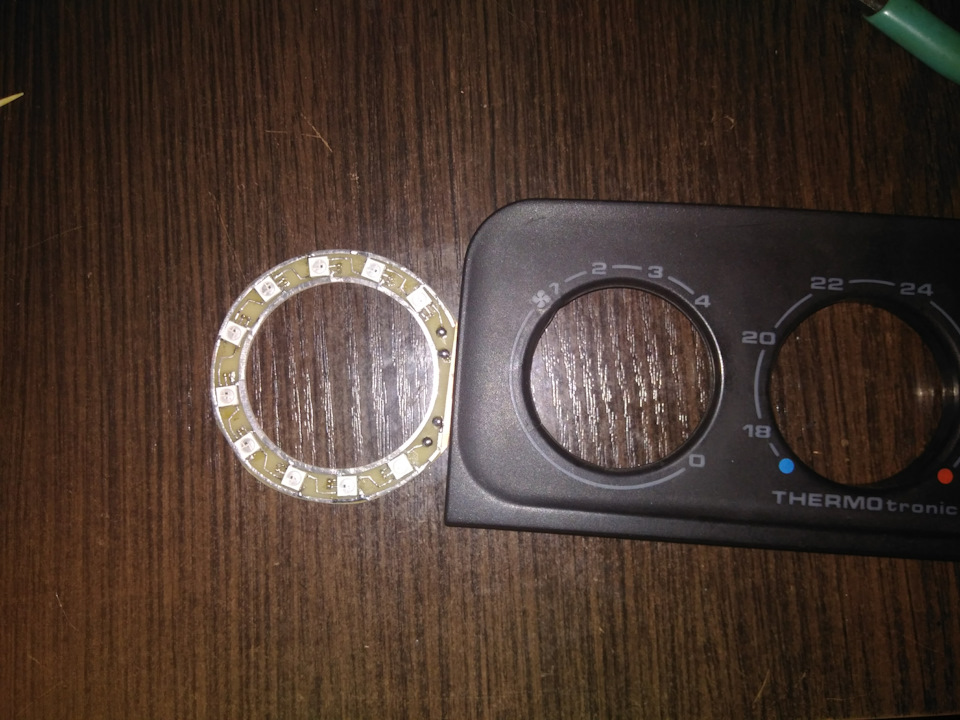

Плата індикації

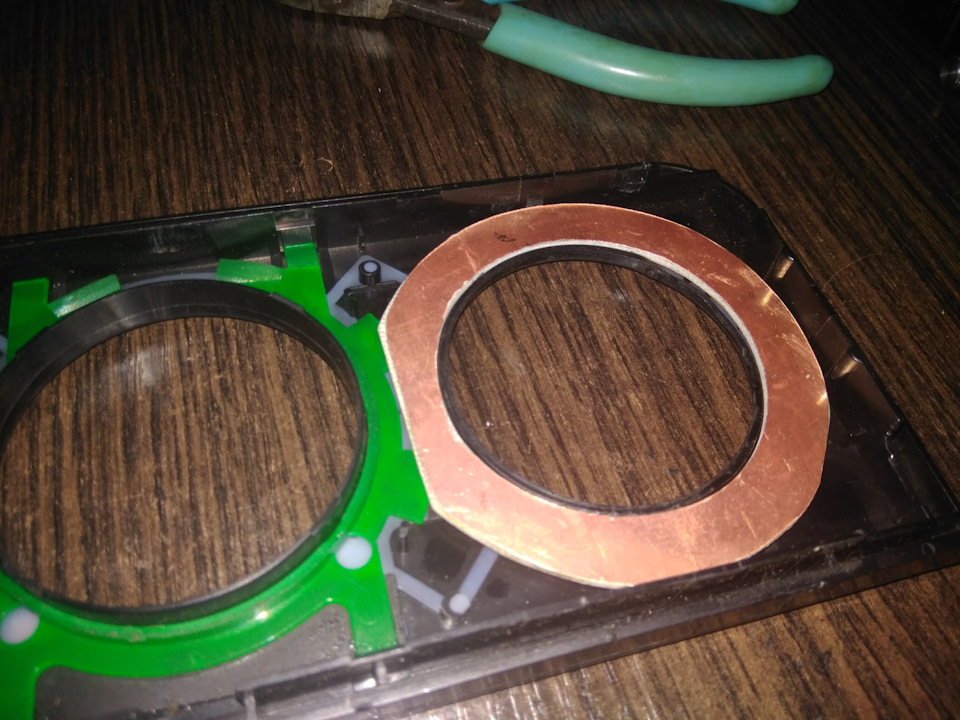

Плата індикації в панелі
Залишилося все спаяти, інсталювати в машину. За підсумками насьогоднішній день маємо:Яскравість майже мінімум. Вночі нормально, а вдень треба було б більше. Думаю ще приклею датчик освітленості.Також потрібно прошивку допиляти і подумати як кнопкуоблагородити.
