Нещодавно встановив камеру заднього виду. Річ дійсно потрібна, аустановка не дуже складна.
Використовував все необхідне, керуючись багатьма відомоюсхемою.

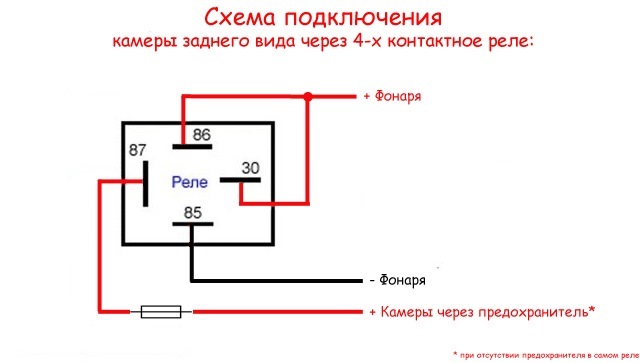

Схема підключення.
на магнітолі
— 4-х контактне реле
— запобіжник
У процесі роботи зробив кілька кадрів

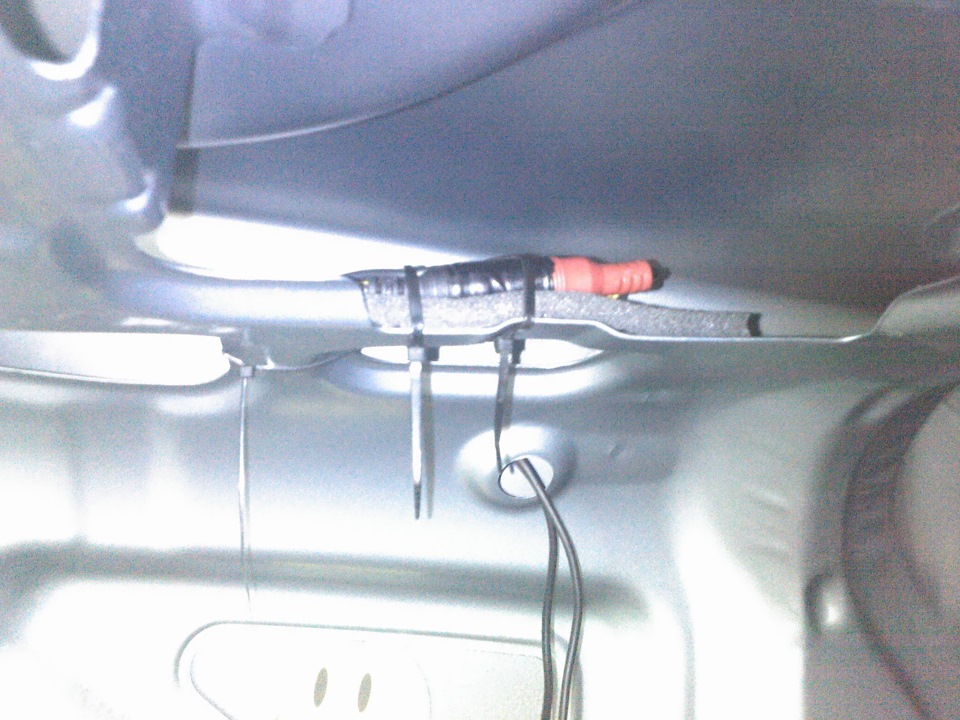

З'єднання кабелів камери

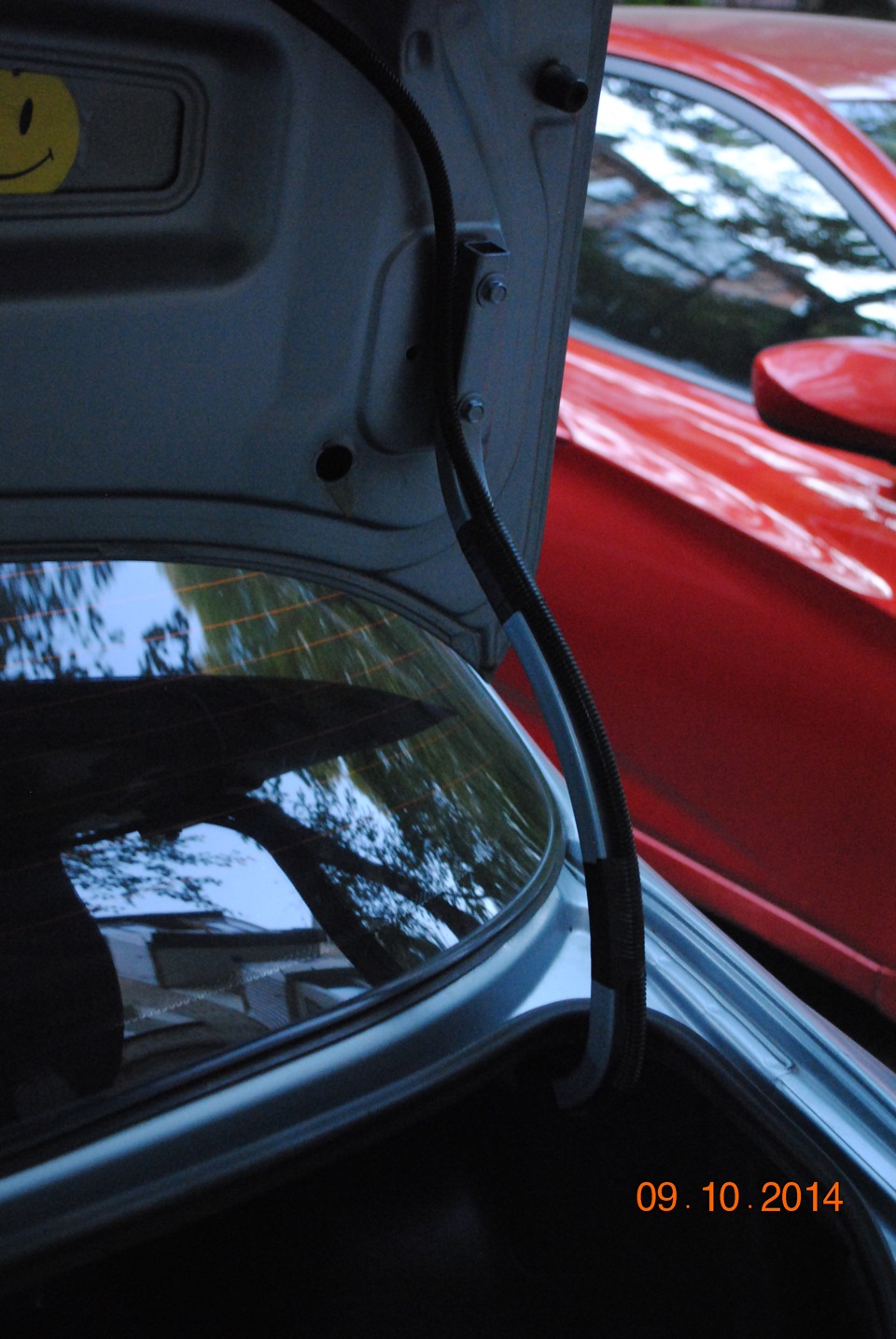

Далі по гофрі проводка йде в пластик

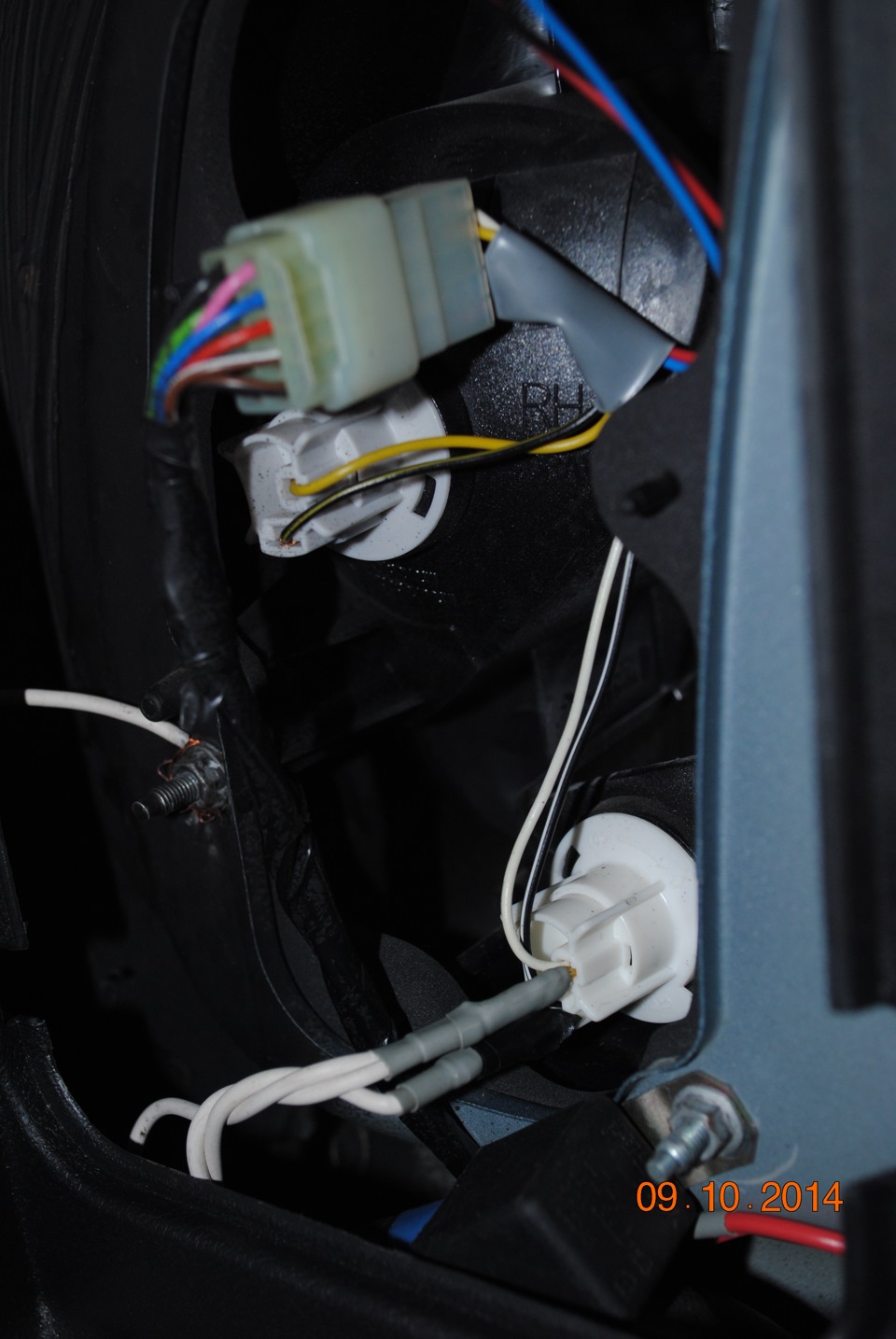

Розміщення реле, маси та підключення до ліхтаря заднього ходу (нестав різати проводку, а підключив за допомогою клем)

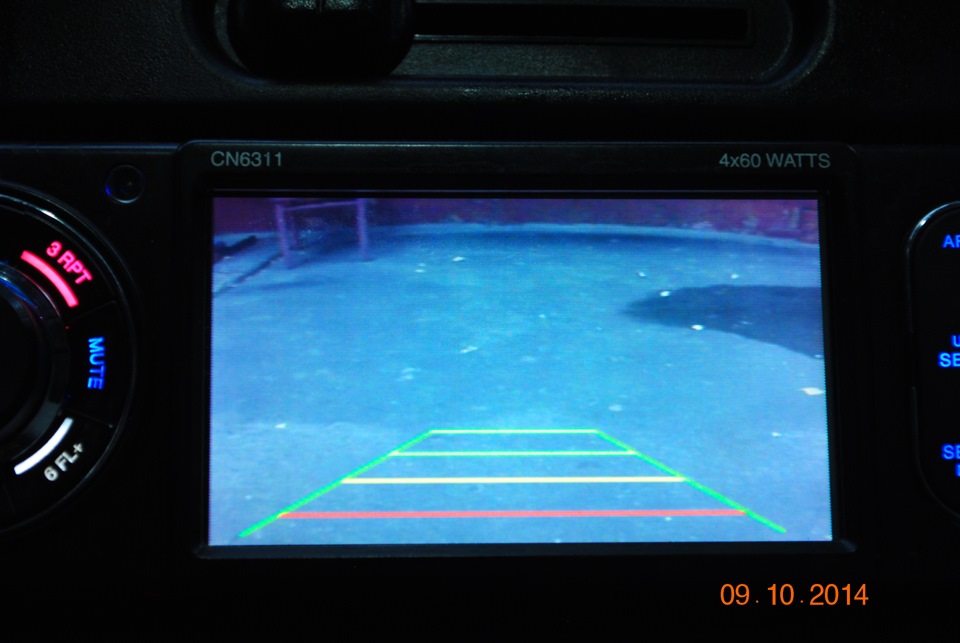

Виведення зображення на магнітолу при включенні задньоїпередачі
Камера на місці
Коментарі8
Хоч і стара тема ... Не зрозумів тільки навіщо реле? Реле ставитися для того, щоб слаботочним виходом (наприклад від сигналки або тонкий провід) скомутувати силове навантаження. Тут же у тебе і так з ліхтаря силовий провід. Я розумію, якби ти для жив...
Потім, щоб постійно не живити лампу і магнітолу/екран. Тому що на ланосі керування лампою заднього ходу йде по масі, а плюс присутній постійно від запалення.
клас, мені електрик запилив 450 за роботу, ось думаю теж може у самого вийде, хоча раніше з електричкою справи не мав(
Там справді все дуже просто, йдеш за схемою і все. Будуть питання — питай. 450, як на мене дорого.
ок, якщо руки дійдуть цікавитимуся, дякую!
найтрудніше це нормально протягнути дроти.
Класно вийшло.
Дякую, майже цілий день вбив щоб все зробити, але стало набагато зручніше.
