1. Сам модем коштує чимало і не на стільки це необхідна опція, щобввалювати в неї такі гроші. Точки світу, а власне на хріна менівключати автономку, коли я в Німеччині а машина в Україні? в різнихкраїнах, тобто потрібно відправляти смс з роумінгу? » — Параноя

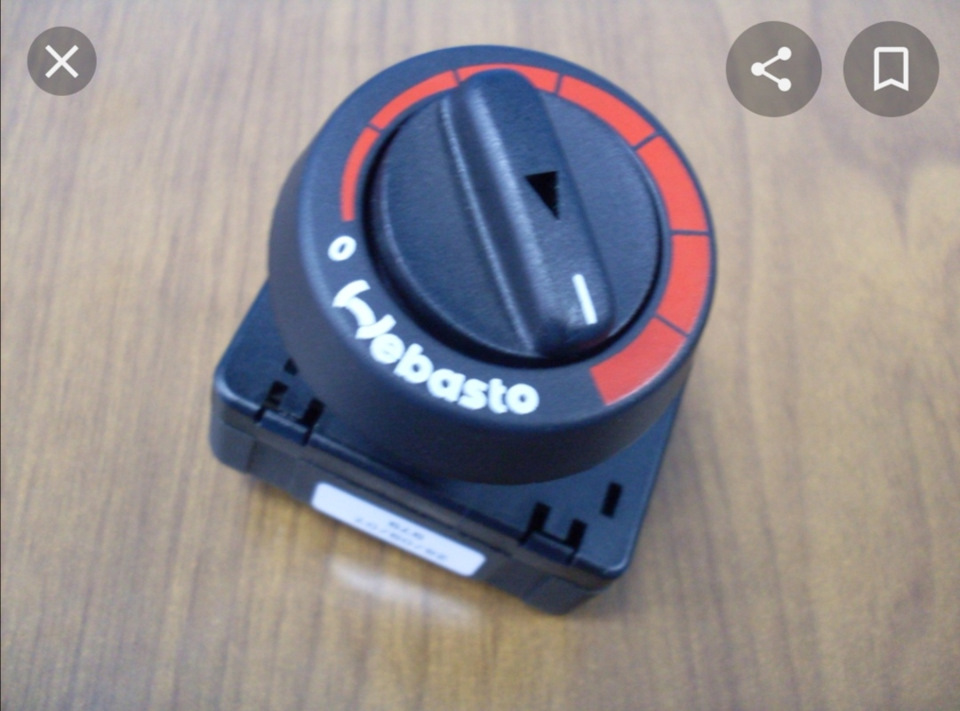

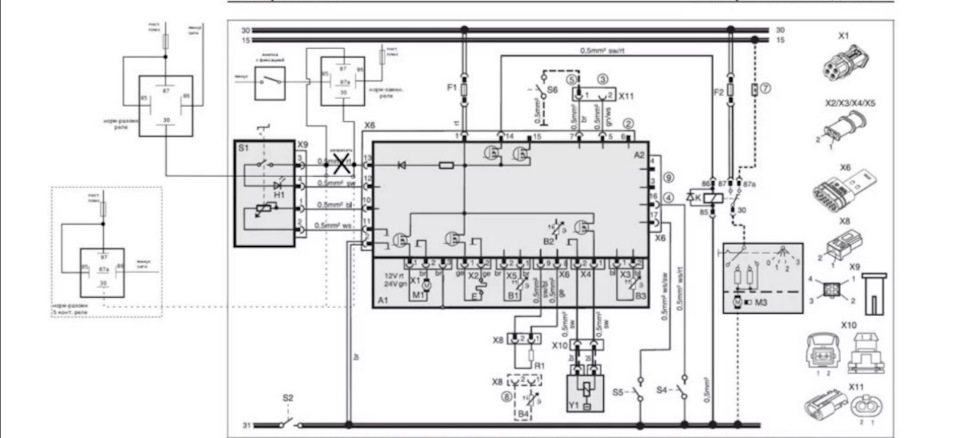

Загалом ідея з GSM мене повністю не влаштовувала… І я відкинув цюідею, але всю минулу зиму відчував, як мені цього не вистачає.прийшло літо і все природно забулося, адже ми згадуємо про ремонткондиціонера, коли спека зашкалює, а про піч звичайно взимку :).Днями змінив сигналізацію у зв'язку з передчасною смертю старої ізнову згадав, що зима на носі і добре все-таки реалізувати цюфункцію. В інтернеті, як не дивно, немає інформації про підключеннясаме цих автономок. А в чому, власне, складність? А ось учому:Пульт керування автономкою Webasto air top Пульт на ційавтономці ну дуже економний. По суті, це резистор з вимикачем, тобто починаючи обертати ручку — відразу вмикається вимикач і даліви просто регулюєте потужність автономки. Тобто неможливо залишитипотужність на середині, вимкнути автономку та вийти з машини. Якщови її вимкнули, значить потужність на нулі. Зрозуміло можназателефонувати провід, на який потрібно подати плюс для включення, але як задати потужність? Я почав розбиратися та консультуватися.Варіантів запропонували масу, якісь реостати з сервоприводом, ціліконтролери з мікропрограмою, але все це дуже громіздко на мійпогляд. Знайшов в інтернеті схему автономки webasto air top, незнаю це саме моя схема або якась подібна — не принципово, головнещо пульт на ній такий самий як у мене Схема пульта автономкиДивимося докладніше. На схемі чітко видно, що пульт, як я іпередбачав, складається з двох частин. Вимикач із послідовновключеним світлодіодом та реостат. Два дроти (червоний і червоний)йдуть на вимикач і 2 дроти на резистор (білий і блакитний).Нашезавдання відокремити вимикач від основного пульта керування

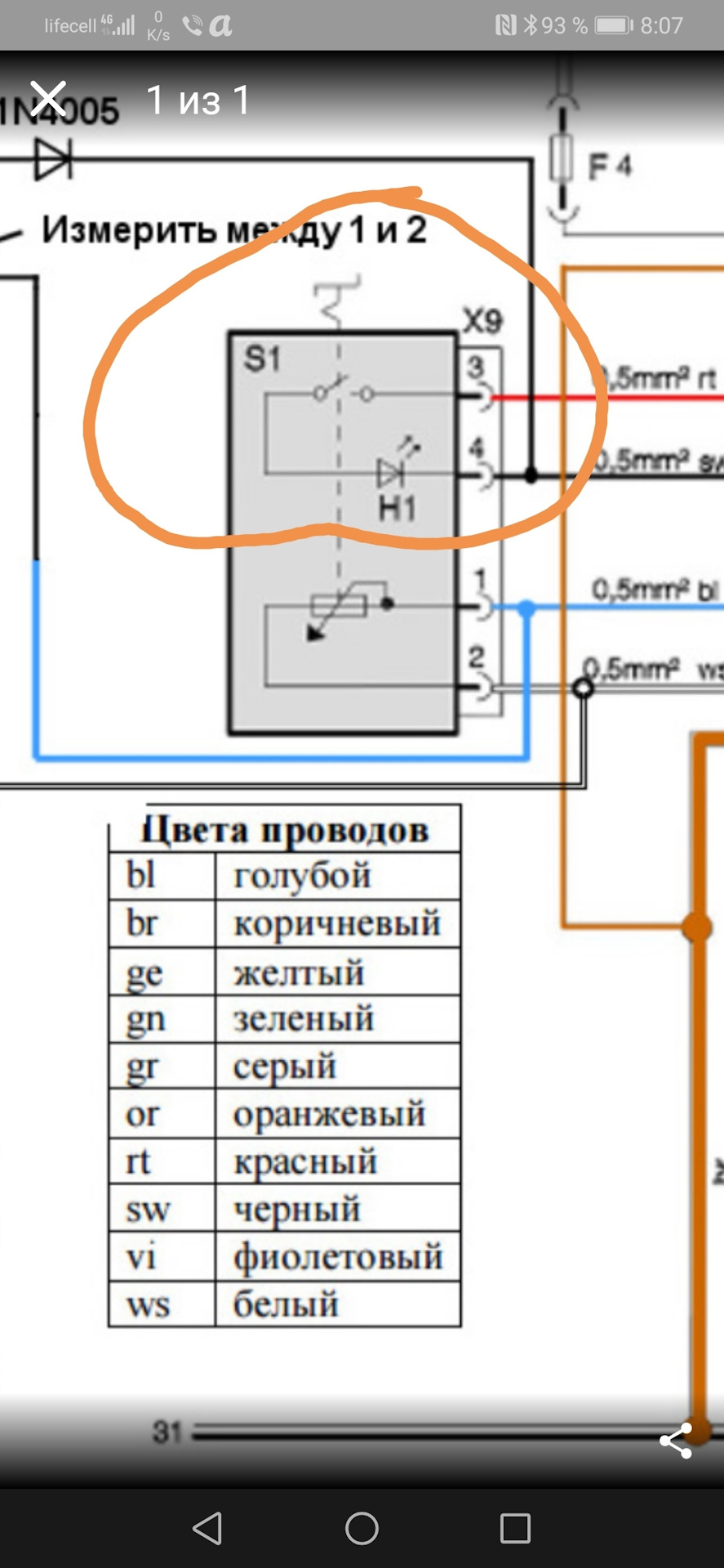

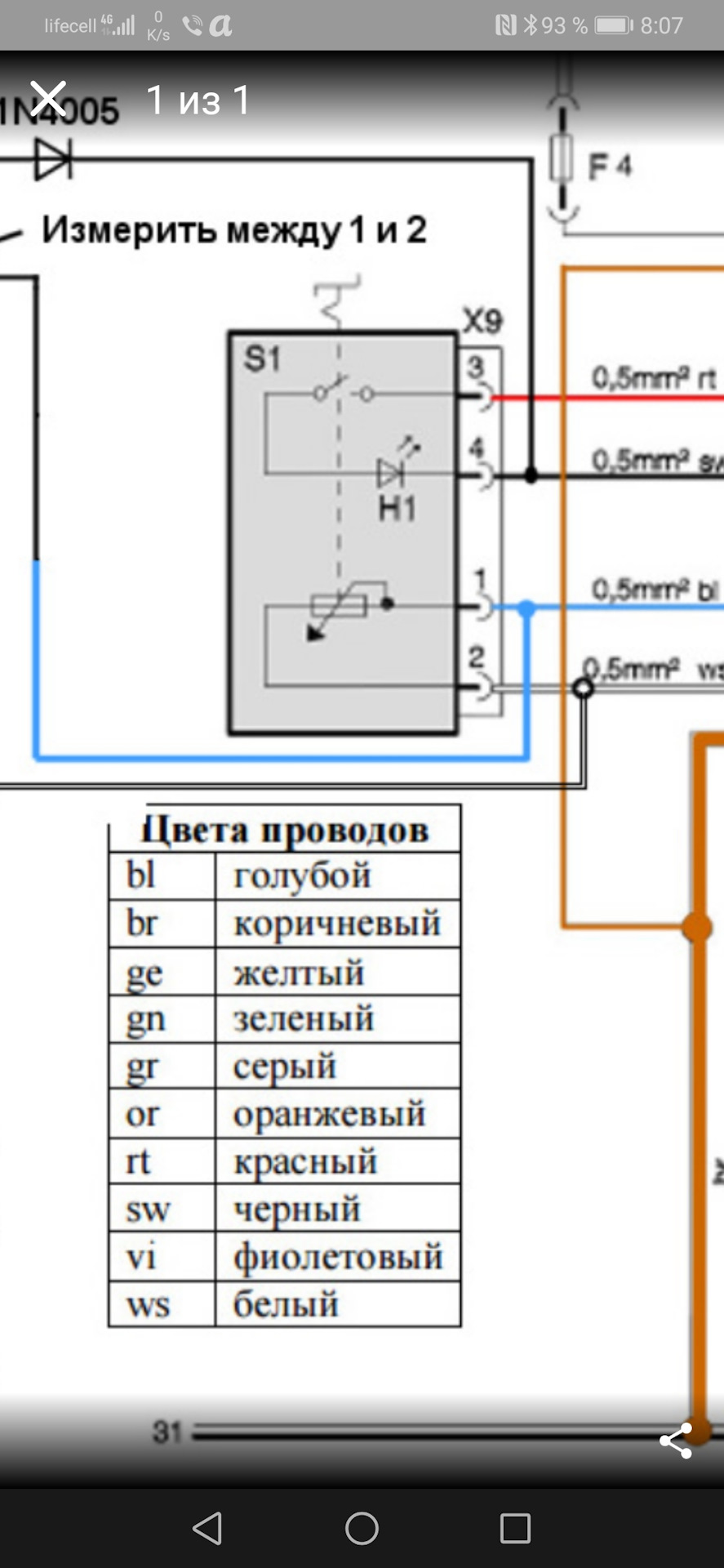

Відкушуємо червоний та чорний провід і підключаємо їх на звичайнукнопку

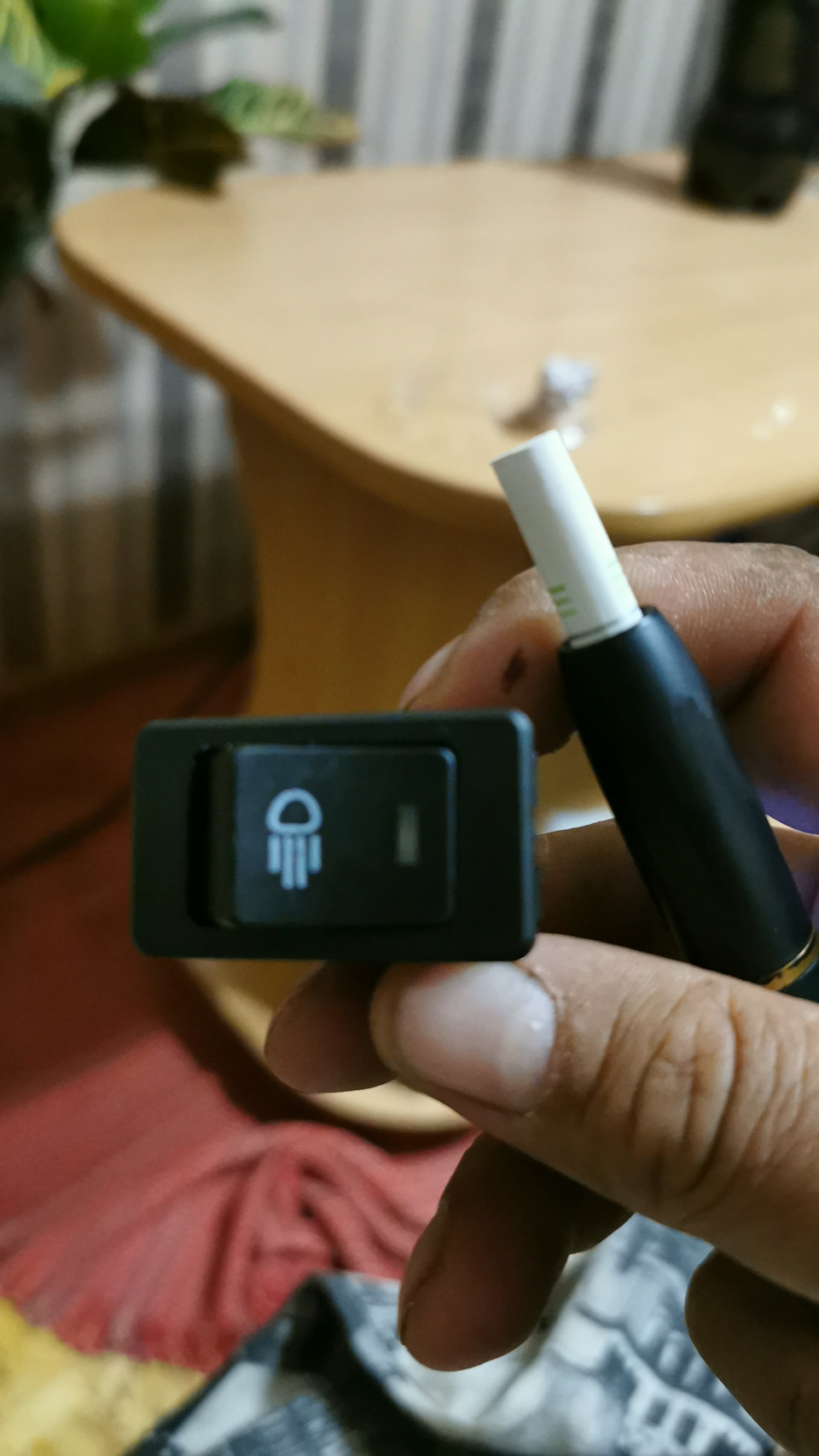

Кнопка
< p>
Виходить що тепер резистор на заводському пульті може залишатися вбудь-якому положенні, а включення та вимикання проводиться кнопкою.Ура! Далі залишається лише підключити додатковий сигналізації. Язнайшов допканал який працює в режимі "засувка", тобто раз натиснув- він увімкнувся, другий раз натиснув - вимкнувся. Все це розв'язавчерез реле та підключив паралельно з кнопкою. Нумерація контактівреле; 85 - допканал сигналізації
86 - постійний + 12
87 - контакт кнопки 1 (або чорний провід пульта)
30 — контакт кнопки 2 (або червоний провід пульта)
Щастя просто зашкалює :)
Окреме спасибі x3xsevastopol за підтримку та консультації
