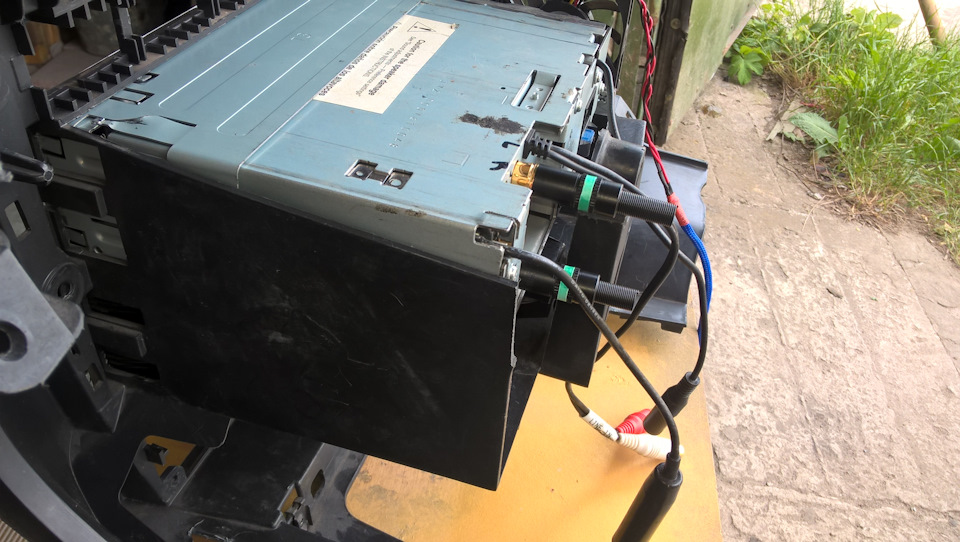

Кожен хто хоча б раз намагався підключати підсилювач до магнітолі вшкоді, стикався з відомою проблемою:не вистачає місця позадумагнітоли і дроти встромлені у вихідні роз'єми на магнітофонівпираються в задню стінку. У кого лінійні виходи за замовчуваннямне корпусні, а випаяні або коса, що відстібається…

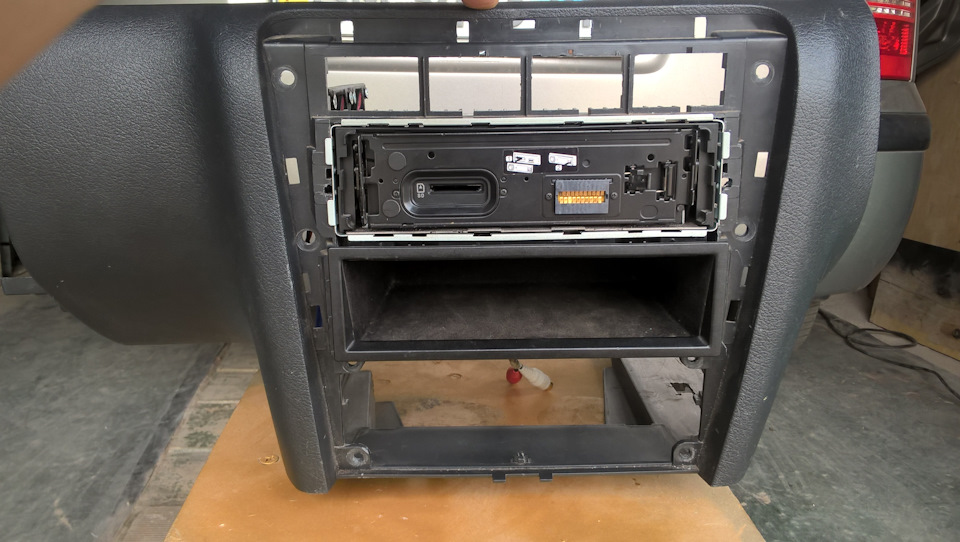

Рішення одне, перенести магнітолу на позицію нижче, тим самимпоміняти її місцями з "кишенькою".

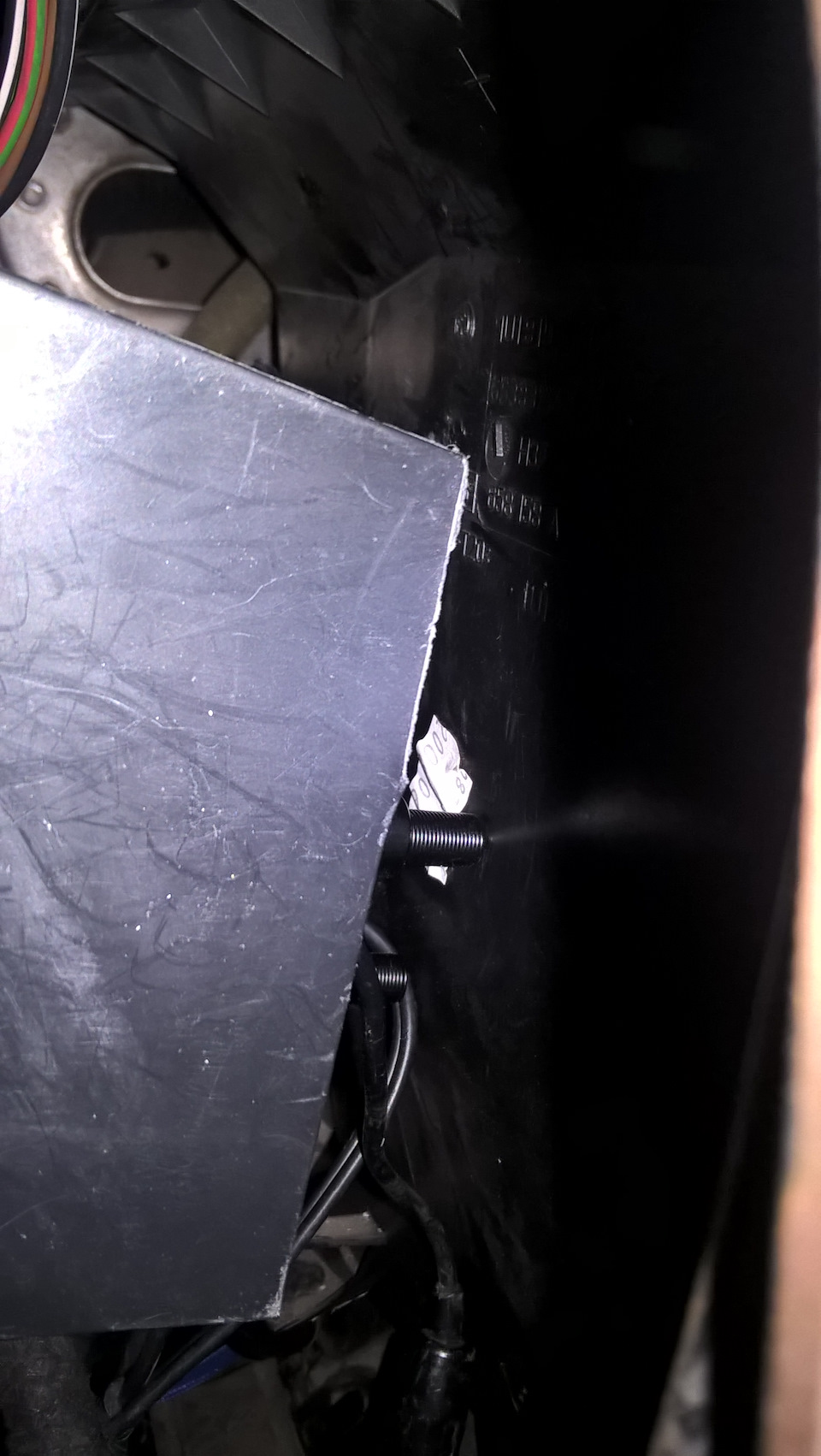

Вставляючи магнітолу на місце, дроти упираються в стінку імагнітофон до кінця не сідає і стирчить.

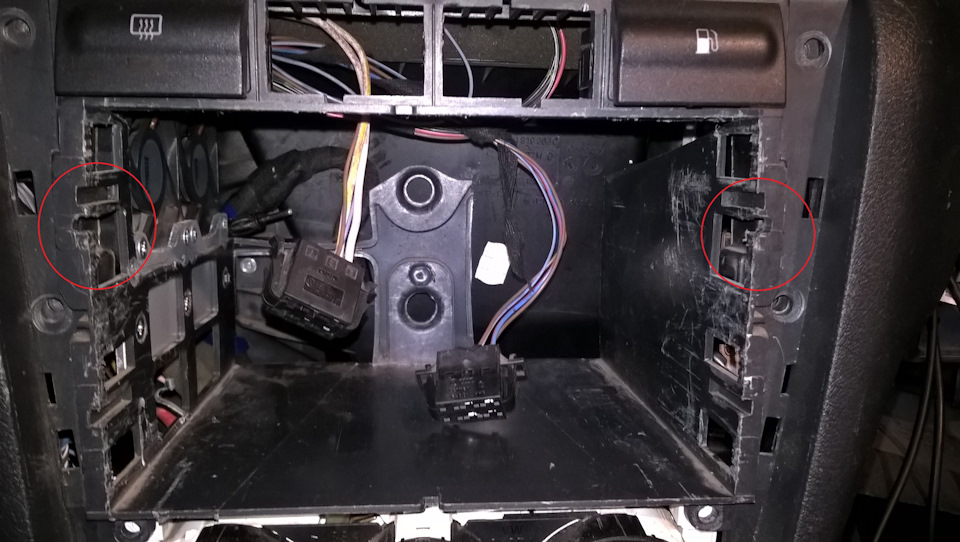

з цього ракурсу видно як мало місця. Щоб поміняти їх місцями, доведеться трохи доопрацювати посадкові місця напильником, а самезробити пропили в місцях обведені кружечком, ідентичні тим, щонижче щілини ховаються рамкою від мафона. Ця магнітола відчутно, особливо в умовах закритого доступу для циркуляції повітря, тимбільше влітку. Кулер включається з кнопки, яку вивів у попільничкудо вольтметрів.
2ва вольтметра і кнопка на кулер магнітоли

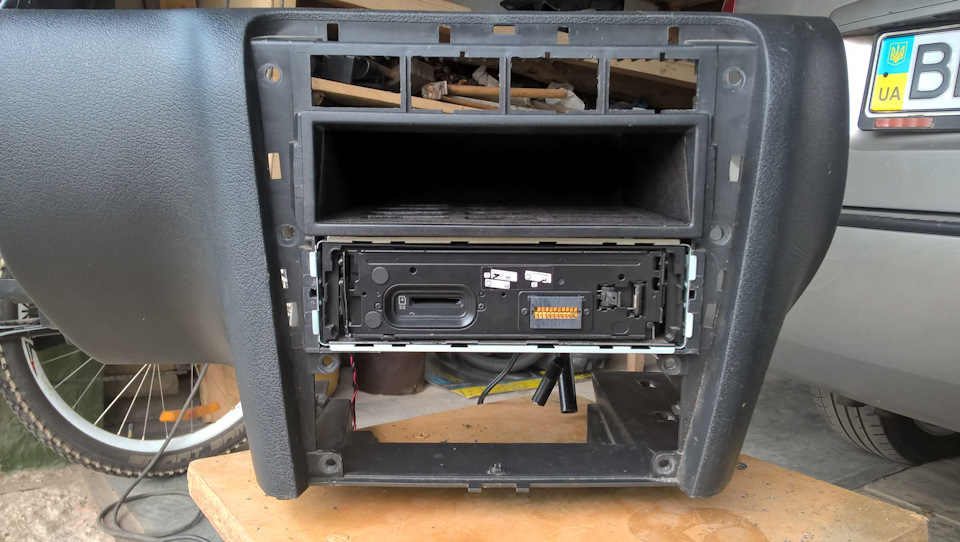

Залишилося тільки поставити все на місце і укласти дроти ... Іншогокращого місця для вольтметрів не знайти. Особливо якщо не куриш.кришка відкривається/закривається.
Ipod пізніше переїхав у бардачок. Підключений через приблуду jvc kspd100, рідка, скотина. З того моменту, як купив, жодного разу ще незустрічав їх у продажу. Дорога, але все ж дешевше ніж аналогічніприблуди до піонерів XD Ну і замалював схему, всього тогонеподобства, що коїться за центральною консоллю, щоб голову незламати. У випадку чого. Харчування на магнітолу йде з акб, череззапобіжник. Дроти 10 кв. Постійний плюс і мінус, а прокидаєтьсямафон від ас +. Так само від ас включається перший вольтметр, якийпоказує напругу безпосередньо на магнітолі. Кулер запитується усвою чергу від remota, що виходить з магнітоли, сигнал з якого таксамо включає другий вольтметр, який показує напругу на входімоноблока. (два окремі дроти 2.5кв +/- підведені до терміналівживлення підсилювача)
Ну і маленький апгрейд у багажнику. Icon D550 був проданий, на йогомісце куплено Hifonics Bxi 3000 і ZXI 6404 - для чого, я ще невизначився.
• 1000W RMS an 2 Ohm
• 1500W RMS an 1 Ohm
Hifonics ZXI 6404:
4 X 85 Watts RMS до 4 Ohms
4 X 170 Watts RMS до 2 Ohms
2 X 340 Watts RMS до 4 Ohms
>
