Прийшов на радіо ринок, продайте ось ці детальки-подав списочок, нащо люб'язний продавець відповів-молодий чоловік, транзисторів типуКТ818; КТ819 немає, але є "аНАЛОГ" (пізніше опишу, чому з великоїлітери і в дужках), BD912; BD911, точна копія, закупив все що требабуло, в 5-ти примірниках!
123456, прочитав в одного досвідченого чоловічка, що найкращийспосіб друку-це на зворотній (глянцевій стороні) плівки Orakal, спробував, просто супер! ))). Виставив на 2.5, (внаслідок подальшогодосвіду можна і на максимум, тільки зробити менше час прогріву), Покатався праскою протягом 1-2 хвилин, повільно почав зніматиплівку, вуаля все вийшло! Плату зафіксував пластиковими хомутами (для зручності перегляду травлення), опустив у баночку та пішовсмачний чай! Хвилин за годину десять (одна година десять хвилин)дістав "шедевр", ну дуже задоволений результатом. Барвисті зпринтера витер рідиною для зняття лаку. Почав підготовку долудіння, обмазавши плату гліцерином, мокнув паяльник в оловоприступив до дуже цікавої та цікавої справи. Вау! "краса" та яка.Все вийшло навіть краще ніж очікував. Подивившись на схемкуприступив до припаювання деталей.Хвилин через 30-ть (не судіть мійперший досвід) на моєму обличчі з'явилася величезна усмішка і думкапро те, що руки не зовсім і ж.Пи ростуть! І ось черга дійшла допідключення-мінус, плюс, світлодіод горить у підлогу розжарення приврахуванні того, що розрив мінуса ще й не доторкнувся. Багато булокорисних відповідей, але вони не дали результату. Почав гуглитипитаннями про транзисторів, і ви знаєте результат не за горами! Вивчивши транзистори я нарешті зрозумів що слово "аНАЛОГ" неозначає що транзистори ідентичні, виявляється у них є - база, колектор і емітер) але в КТ вони йдуть з права на ліво, а у BD злівого на право. Переспавши з цією думкою приступив до перемальовки (переробки плати) намальованої ось цією чудовою людиноюhttps://megadriver.org Все вийшло. А переробляв для того, щоб нахустці транзистори лежали правильно, а не в низ "носами".Роздрукував, переніс, протруїв, залудив, припаяв усе на свої місця, підключив-мінус, плюс, не горить, уже добре, розрив мінусу та… УРА! все отримало. Регулювальним болтиком на резисторі виставивнеобхідну паузу-працює!
Фото звіту:

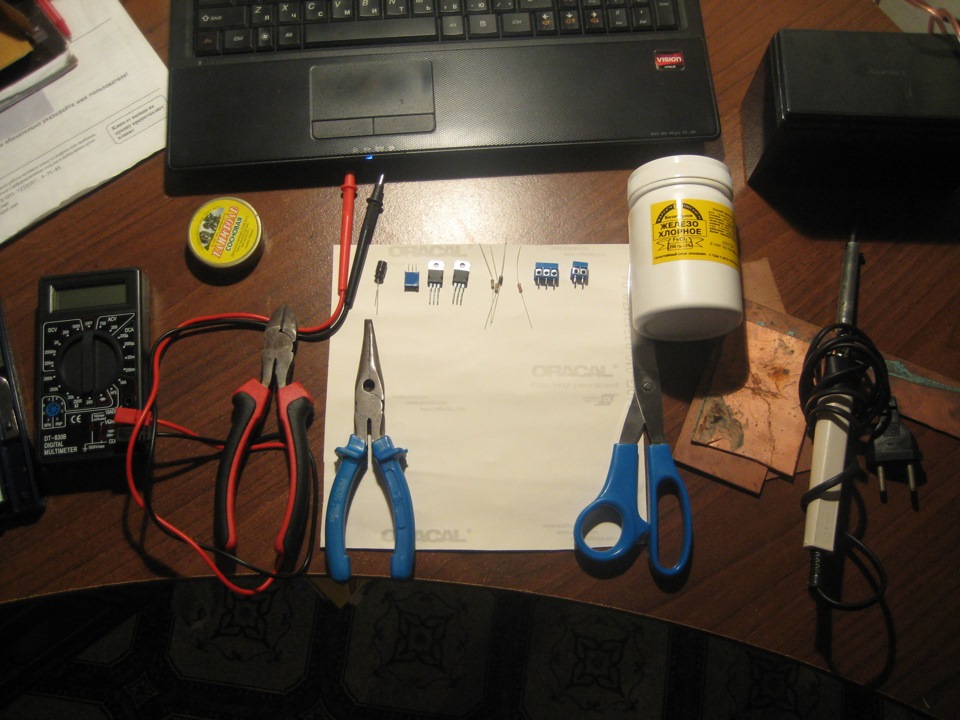

Інструмент та комплектуючі
Хімія

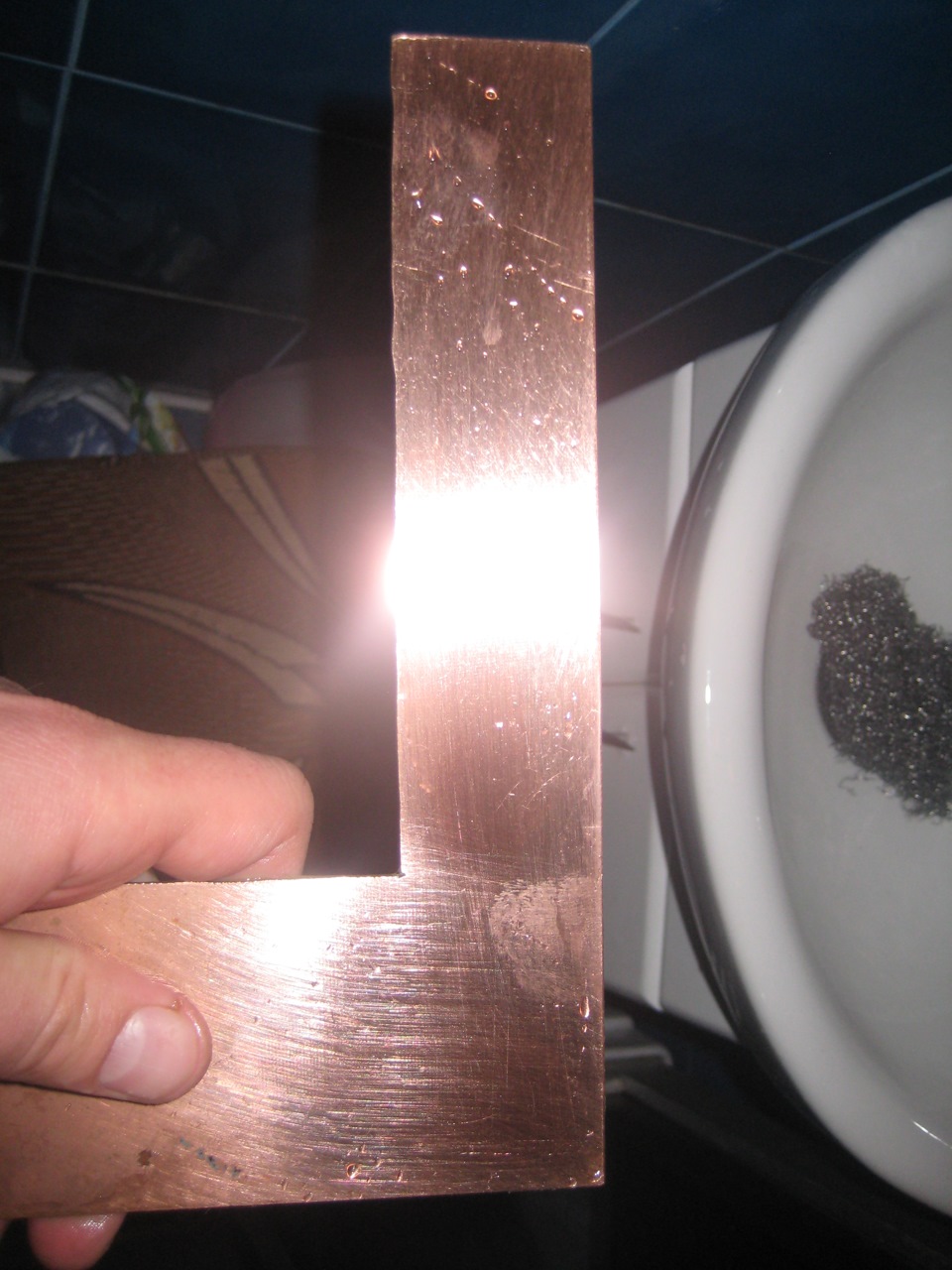

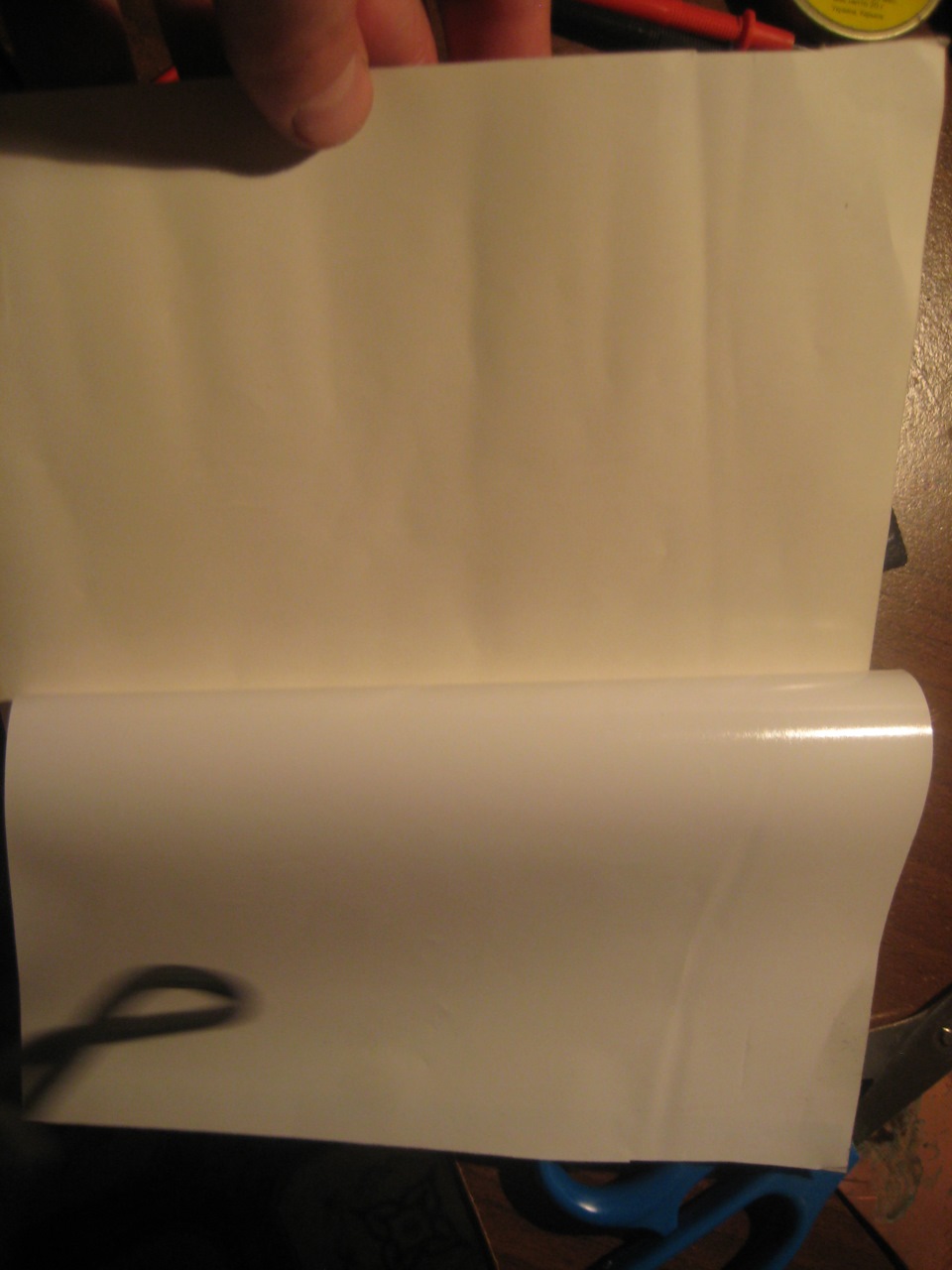

Віддираємо потрібну частину як то так
Наша хустка
Травлення
лудіння
готово!
Задня частина!
Переробка під BD транзистори

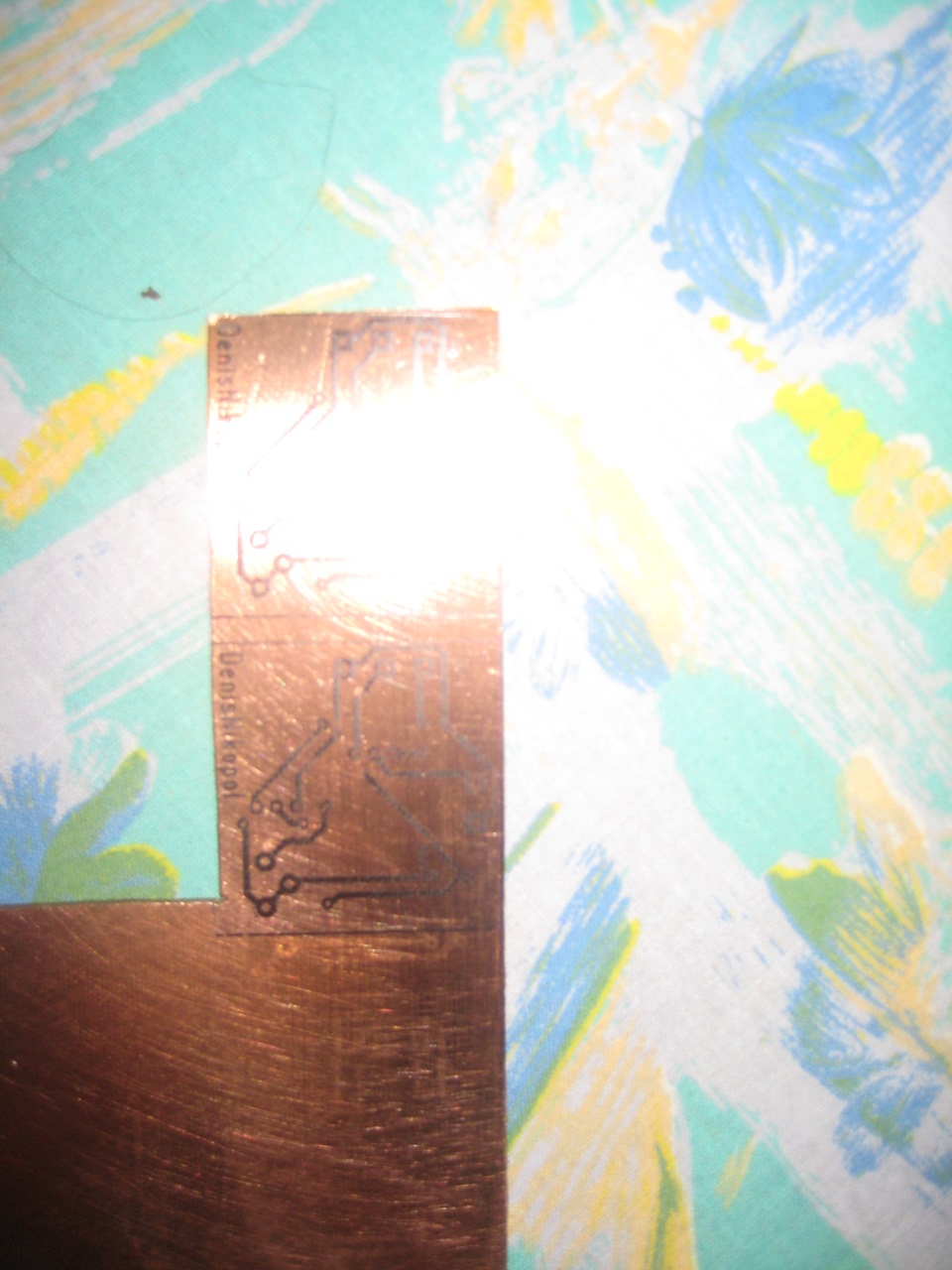

Порівняння! Для новачків у ЛУТ-ті
Ось так! ))))
Ось і хусточка!
Усім удачі!
