Хочу поділиться досвідом виготовлення «крутилок» сидінь!
Потреба розгортати сидіння з'явилася разом із бажанням зібратисалон під мультиван 2 (принаймні мірою сидіння за типом другоїгенерації)
Перелопатив інтернет і Д2 у пошуках варіантів поворотних механізмівнатрапив на приклад виготовлення з диска здоров'я, цей приклад інаштовхнув на мій варіант! у соклубника дві тумби, купив двасидіння (у Польщі) і звернувся до сусіда за допомогою (працює натрансформаторному).Описавши що придумав, сказав-зробимо)
Ну і помчала
Беремо чотири аркуші металу завтовшки 5мм (я думав брати 3, алесусід вирішив має бути надійно) фрезеруємо на листах канавку 2-3 ммрадіусом +/- 320мм

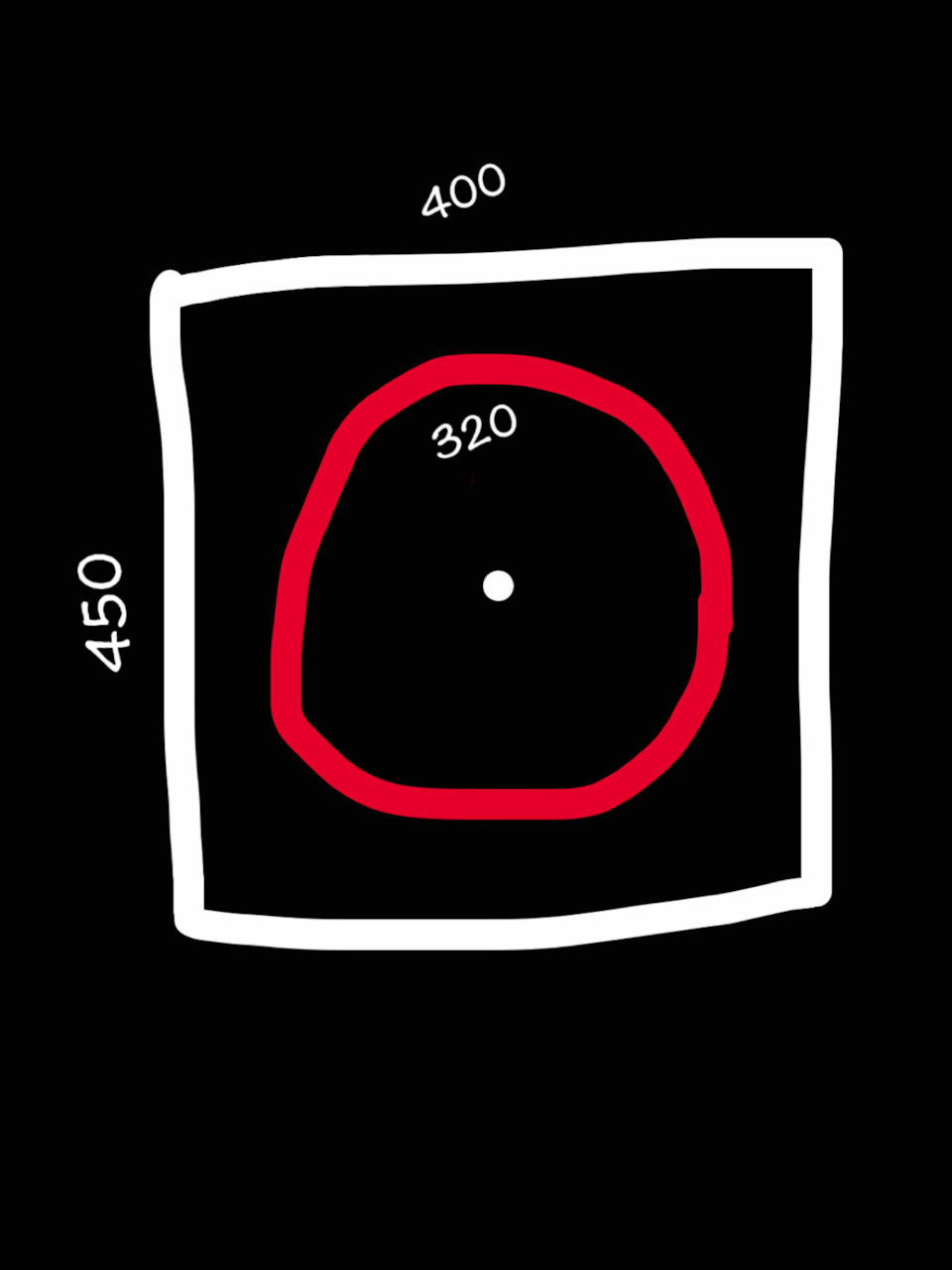

Розміри пластин! (400/400мм розмір тумби, але ширина сидіння 450ммпо санчатах )

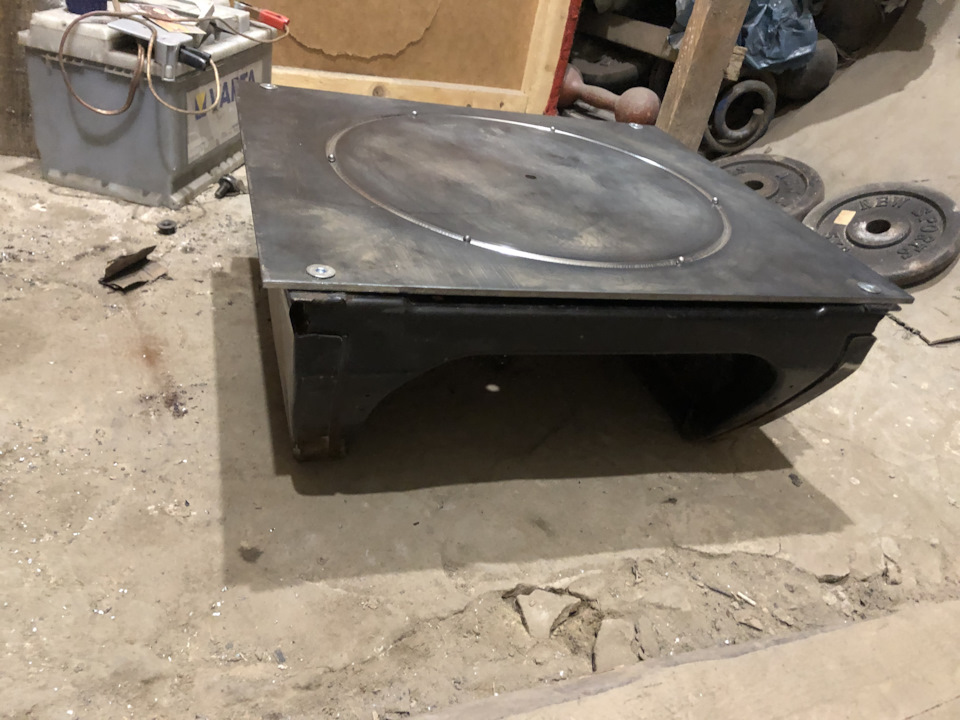

Отфрезерована пластина

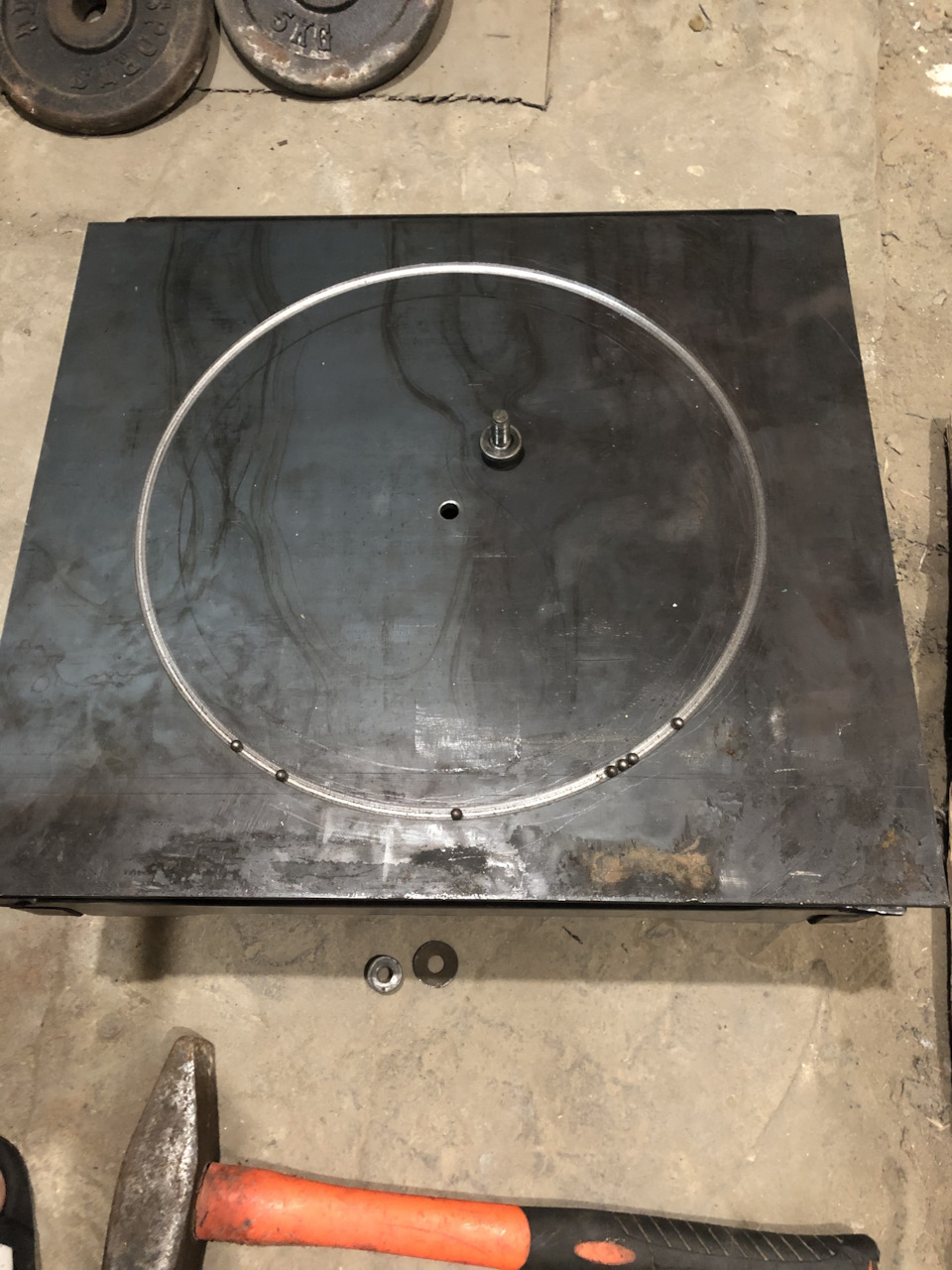

Центральний отвір м10
Розміри

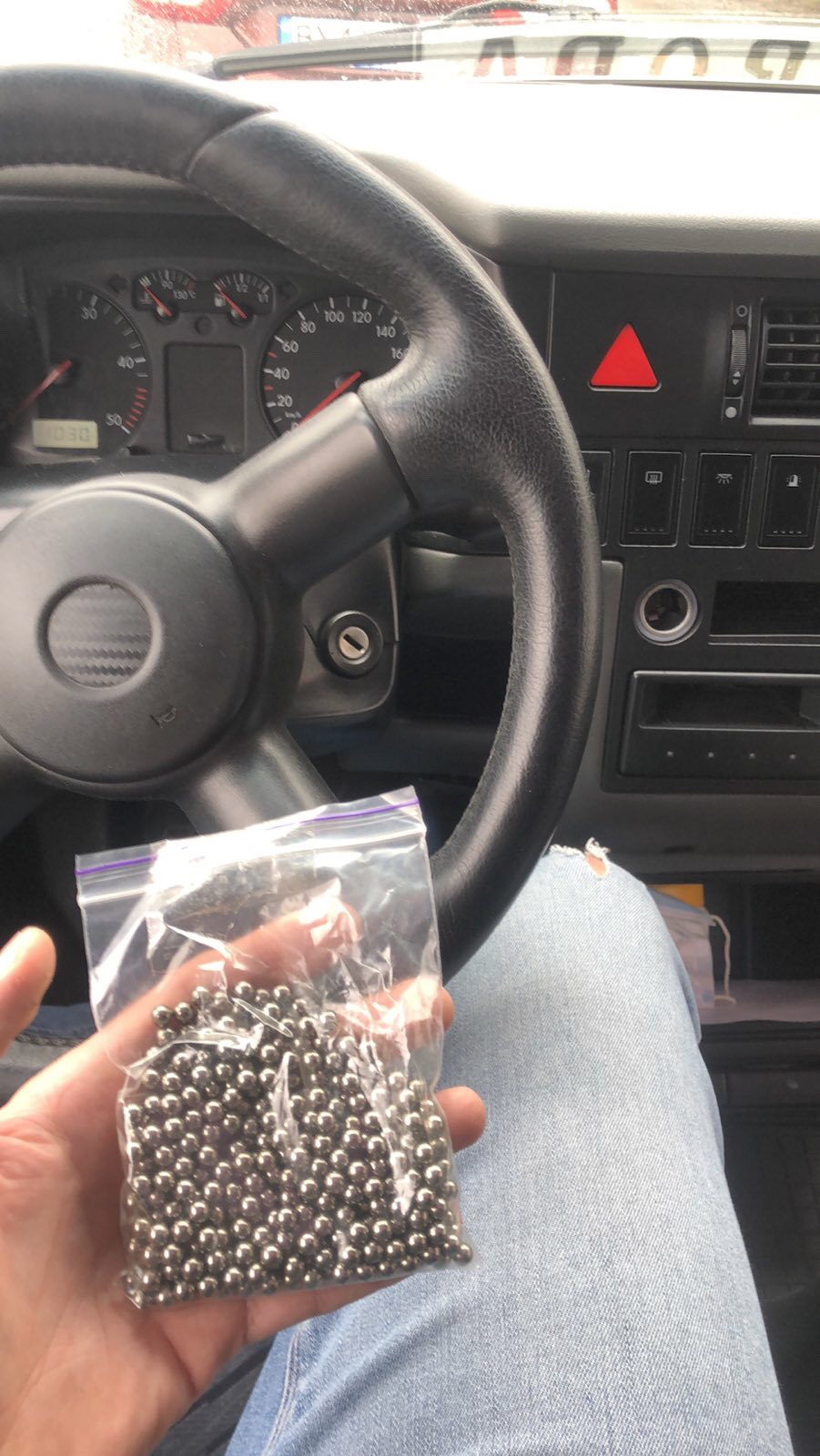

Купил на OLX 400 кульок 6мм
Болти кріплення до тумби
Опорний підшипник 25гр/шо)

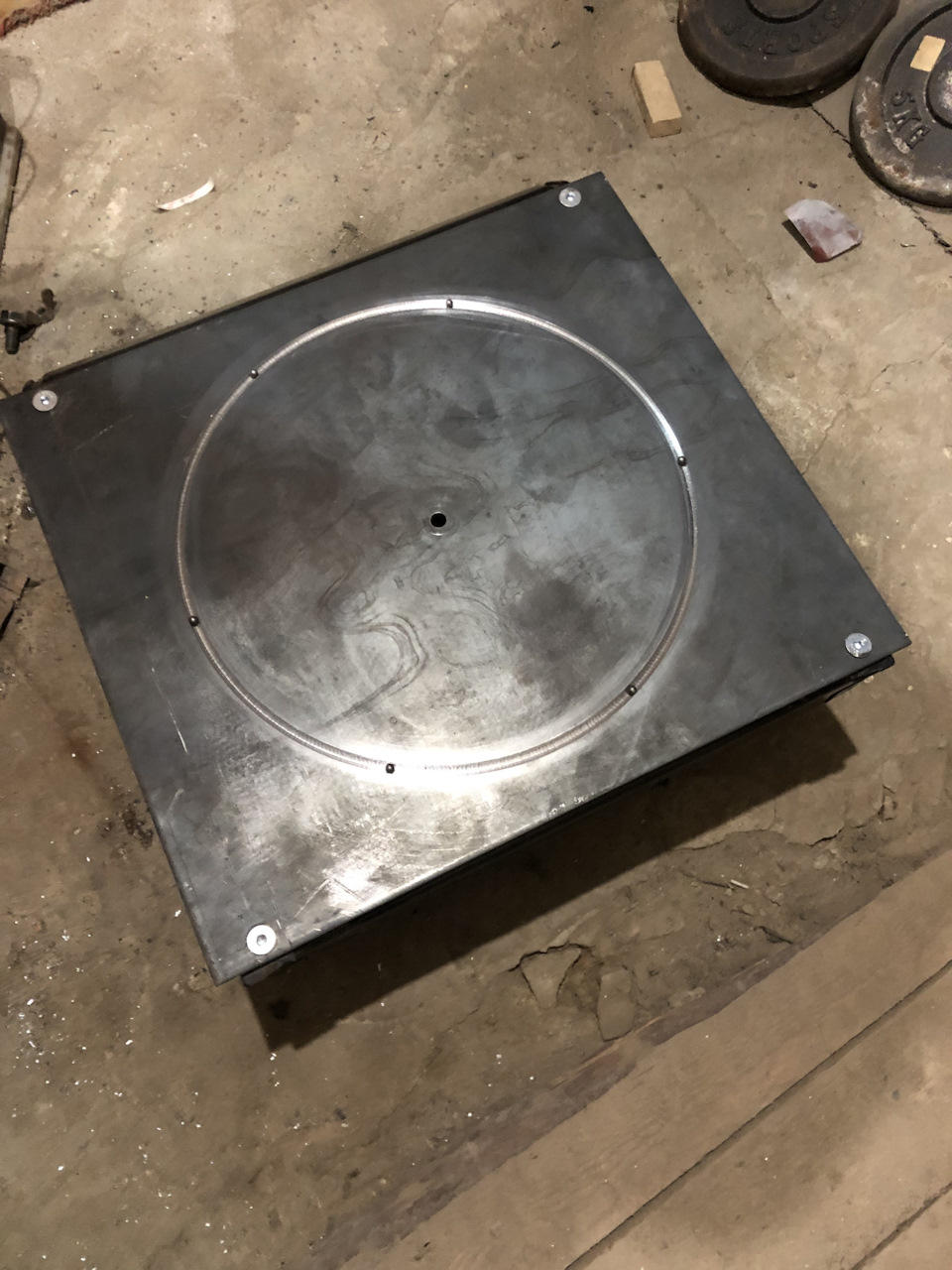

Засинаємо десь 180 кульок, впритул не набиваємо, залишаємозазор (чомусь підкушує)
Думав залишити кульки на суху щоб пилом не забивалося, але довелосянабити мастилом усю канавку, щоб не так голосно розгортався весьмеханізм. 2, 5 мм а кулька 6мм залишалася відстань між пластин 1мм, болти до тумби прикручені не в заподлицо - коротше трохи терло.Перевернув верхню платину верх ногами, кульки не випадають інорм)
Над штопором довго голову ламав, як простіше і зручніше, а головнепрактичніше все працювало. Зупинився на мій погляд на найпростішомурішенні. Купив сталевий прут 8мм на металобрухті. Погравшись злещатами годинник, вигнув такі фіксатори, правда з кутом самогоштопора довелося пограється так щоб стопорив і не бовталося вотворі! .
Пофарбував з болону але по хорошому треба віддати на порошок)
висота всієї конструкції приблизно 15мм, для середнього ряду навітьдобре що сидіння вище стало фіксується на 180 градусів, але думаюзробити на 90
Самі сидіння до верхньої пластини прибрехані, тому що самі санкивід сидіння відкручуються. Авто. Треба було робити з металу 3мм абохоча б 4мм.Але що й маємо… За пластини віддав 600гр
За кульки близько 200гр
Сусіду 100гр за зварювання
Опорні підшипники 50гр за два
Ну і болти
Дві платформи вийшли близько 1000гр
>
Тестував поки що тільки одне сидіння, зайвих звуків не створює і цеголовне )
Зробленою роботою дуже задоволений!
PS видос є але його сюди заливати ... .
Коментарі19
У справі. Щоб пил не сипався в підшипник, треба було по периметру приклеїти ущільнення, яке знайшлося під рукою. Зробити великий сальник на великий підшипник). Тепер про безпеку, вона відсутня. при аварії (не дай боже!) водій прилітає на кермо. Пасаж...
Вечір добрий! Я . так думаю, що по кутах (верхньої і нижньої плит) є ще отвори? По 4 штуки, щоб болтами кріпити до тумби і сидіння? А то на фото їх немає! Нижня плита кріпиться до тумби, а вершина до сидіння…Так?!
Верхня прихоплена на зварювання до санок, нижня прикручена болтами до тумби
Я так і зрозумів. Дякую.
По суті можна і саму сідуху прикрутити, але тільки вже болтами знизу вгору, так як між пластинами зазор близько 3х мм
Відмінно зроблено! Взяв на озброєння ... і ті моделі поворотних (де я кидав посилання - нижче). У мене Галаксі (з поворотними). Якщо при покупці бусика (в майбутньому) він буде без поворотних. То спробую перекинути (і переробити) ) з Галаксі.якщо н...
Я радий, що мій досвід сподобався і наштовхнув на свої ідеї) головна мета цієї вироби була в тому щоб зробити не високий і потрібного розміру механізм, а вже на кульках або капролоні і в яких положеннях фіксувати тут думаю вирішить кожен сам. сидіння...
Спасибі! Я почав нещодавно подорожувати і все-все ЦЕ потрібно і ВАЖЛИВО (зайди на сторінку мою і якщо не ліньки почитай). Зробив диван. Купив плитку газову і намет душ-туалет. Термобокс з пінопласту зробив. з онуком.з дружиною.На Галаксі їжджу з 2010...
Також сильно спантеличений цим завданням і навіть є пілотний зразок на базі задньої маточини 2108 - не подобається висота конструкції навіть з розрахунку, що перевернув зовнішню частину маточини. Отримав між пластинами приблизно 15 мм, але вісь з під...
От .знайшов і поклав в закладки. Почитав і зрозумів що краще з пластиною з капролону ... Почитайте, уважно. може почерпнете ...
Так, це дуже докладний і піст з цієї теми. Я його ну прям вивчив. Але Європа за цінами важкувата, от і тягне на рукоділля.
Дякую, але цікавить не як працює, а як реалізований механізм фіксації.
Доброг часу доби. Ви радите брати метал 3мм. При навантаженні на нього він не деформуватиметься?
3 мм - швидше тонко - залежить від форми опори. Якщо на тумбу з 4 стінками, то може і піде, а на 2 ребра справа зліва - тонкувато, якщо без ребер жорсткості. Он на алі з 3 мм, так там штампування з ребрами жорсткості. Шкода мені кріплення не підійшли...
Круто придумано! Єдиний раз зустрічався з сидіннями, що розвертаються, на якомусь мінівені від Опеля, з тих пір такого більше не бачив! Круто👍
Спасибі)
Привіт! У мене в Форд-Галаксі 2001 теж поворотні ... нещодавно виявив ... дуже подобається.
Мені чомусь трохи це нагадує
На четвертій фотці знизу, можна прямо жорстко вдаритися.
