Bluetooth у ГУ rockford

Добрий день чи вечір. Так як набридло слухати вічну рекламу нанаших радіостанціях а фм трансмітери до одного місця. Тратитимінімум 300 вічно зелених не маю бажання. Вирішив зробити більшприємнішим час в дорозі за допомогою приблуди з алі .Самий дешевийі дуже дієвий метод. Було куплено цю платку розміром з крекер (печенько) і успішно всталено в штатну голову рокфорд. Весь процесзайме не більше години вашого часу.
Інструмент
набір торксів і викруток для демонтажу і розбору ГП*
паяльник
пару проводків
і ця приблуда з алі.
Процес доволі легкий і особливих навиків не потребує
розбираєм панель і достаєм ГП
знімаєм верхню кришку з ГП і добираємся до головної плати як лежитьна самому дні коробочки.
для легкості пайки повністю розбираєм і достаєм акуратно самуплату.

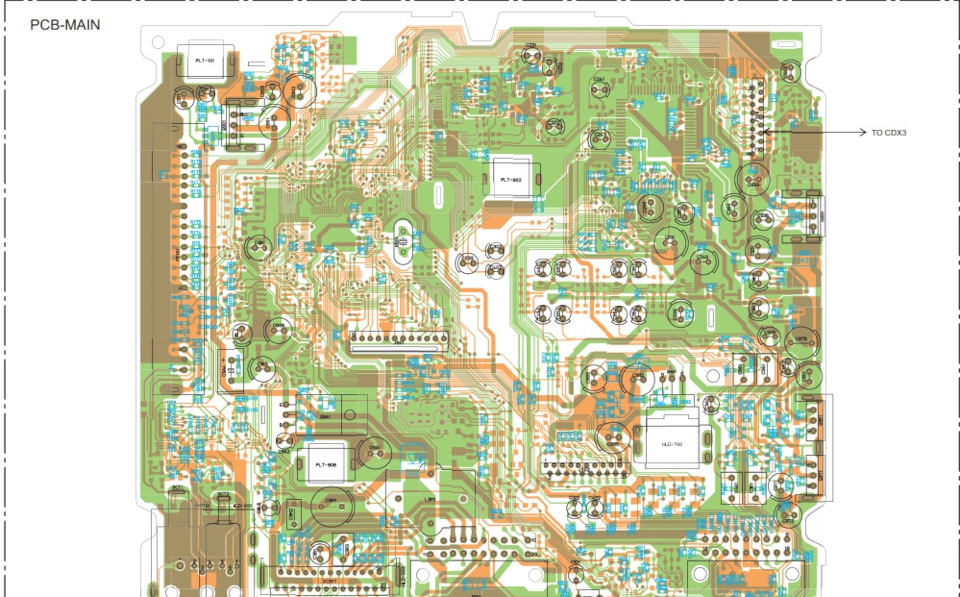

на платі де є вихід на фішки. Шукаєм білу фішку на 18! контактів нена 20
шукаєм виводи 6! (аукс правий канал) 14! (земла аукс) 15! ( аукс лівийканал). Контакти в мене на платі було пронумеровані так щоперепутати буде тяжко, припаюєм проводки до них.

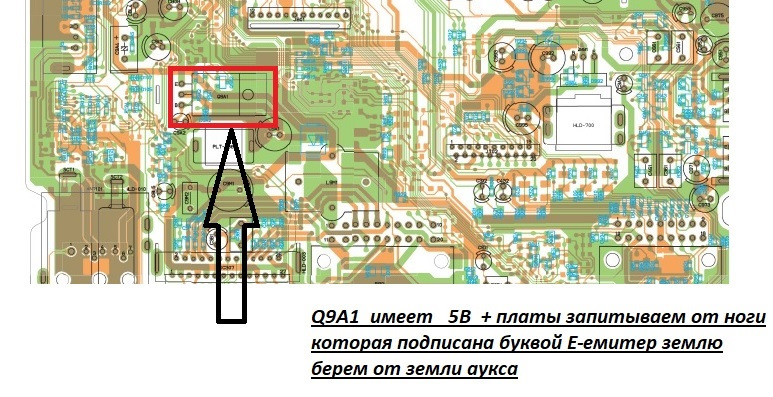

дальше шукаєм транзистор Q9A1 на одному з його контактів, а самеЕ-емітер (контакт також підписаний) берем плюс на нашу плату залі.
Мінус плати берем впринципі звідки завгодно. Я особисто брав зземлі аукса.
розпаюєм все на платі як на ній написано. Плату ізолюєм любимзручним методом і розміщаєм в корпусі ГП.
збираєм все назад і після включення магнітоли натискаєм і тримаємкнопку CD до характерного звуку і надпису на дисплеї і підлючаємтелефон до блютуз модуля (WHM314) може називатись по іншому.
Вуаля! І о чудо в вас тепер музика з телефону іграє дуже чисто ігарно!
*ГП — головний пристрій

Добрый день или вечер. Так как надоело слушать вечную рекламу нанаших радиостанциях а фм трансмиттеры к одному месту. Тратитьминимум 300 вечно зеленых нет желания. Решил сделать более приятнымвремя в пути с помощью приблуды с Али .Именно дешевый и оченьдейственный метод. Было куплено эту платке размером с крекер (печенько) и успешно всталено в штатную голову Рокфорд. Весьпроцесс займет не более часа вашего времени.
инструмент
набор торкс и отверток для демонтажа и разбора ГУ *
паяльник
пару проводков
и эта приблуда с Али.

Процесс довольно легкий и особых навыков не требует
Разбираем панель и достает ГУ
снимаем верхнюю крышку с ГУ и добираемся до главной платы как лежитна самом дне коробки.
для легкості паяння повністю розбирають і дістає акуратно самуплату.
на платі, де є вихід на фішки. Шукаємо білу фішку на 18! контактівне в 20
шукаємо висновки 6! (аукс правий канал) 14! (земля аукс) 15! (аукслівий канал). Контакти у мене на платі було пронумеровано так щопереплутати буде важко, припаюють проводки до них. Далі шукаємотранзистор Q9A1 на одному з його контактів, а саме Е-емітер (контакт також підписаний) беремо плюс в нашу плату з Алі.
Мінус плати беремо принцип звідки завгодно. Я особисто брав ізземлі Аукса
Розпайка все на платі як на ній написано. Плату ізолюють будь-якимзручним способом і розміщують у корпусі ГУ.
збираємо все назад і після включення магнітоли натискаємо ітримаємо кнопку CD до характерного звуку та напису на дисплеї іпідтримуємо телефон до блютуз модуля (WHM314) може називатися по-іншому.
Вуаля! І про диво у вас тепер музика з телефону і грає дуже чистота красиво!
* ГУ — головний пристрій
