Ланос дпдз, не виходить.
Купив цей датчик, купив для нього корпус (https://megadriver.org/logbooks )… Але мова не про це.
Його налаштовують як я зрозумів на 0, 6-0, 8 на закритому дроселі, умене з рідним датчиком показує 4, 75 В. Я коли підключив ланосдатчик, він у дві секунди нагрівся до не втримати. Що я роблю нетак?

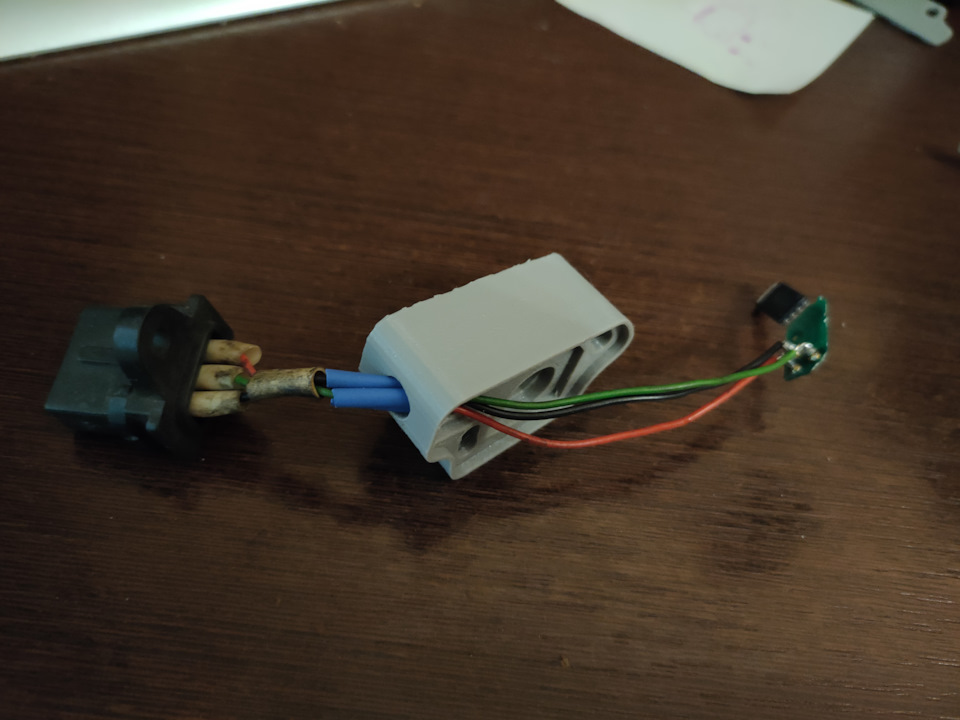

Корпус під ланос начинку

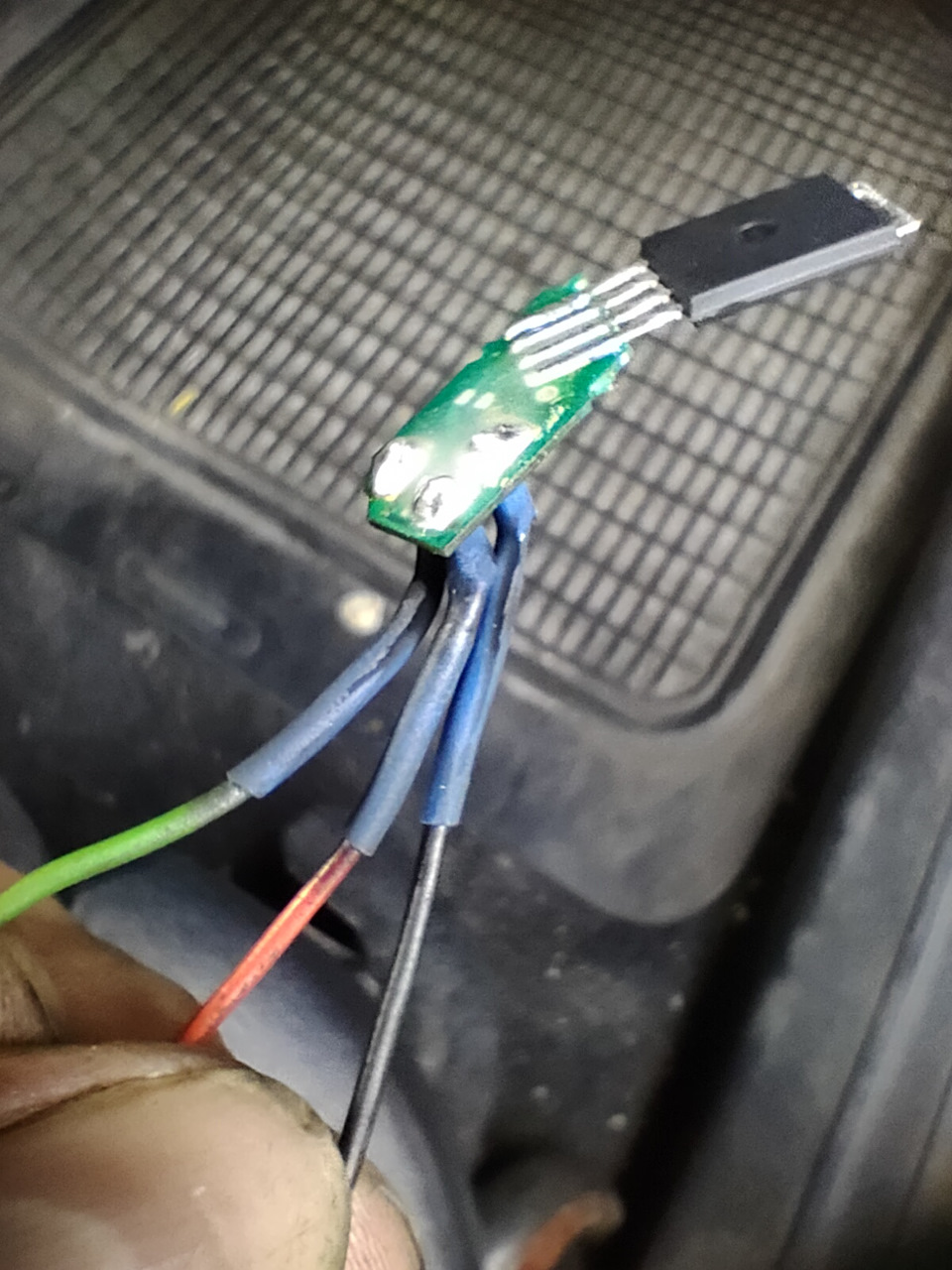

Сам датчик

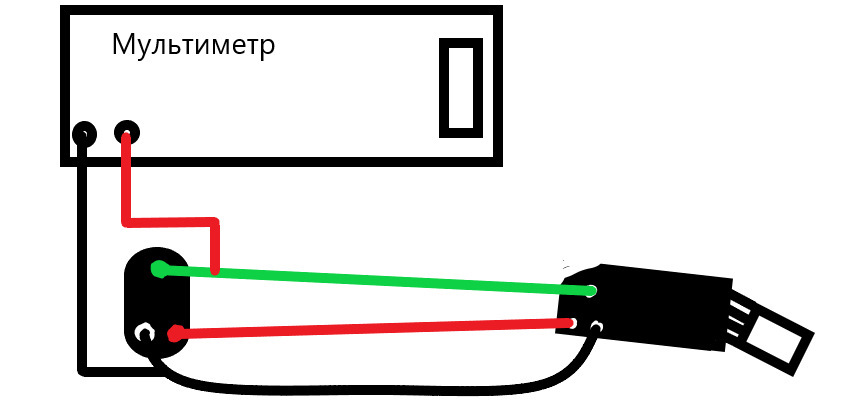

Схема по якій паяв-підключав.

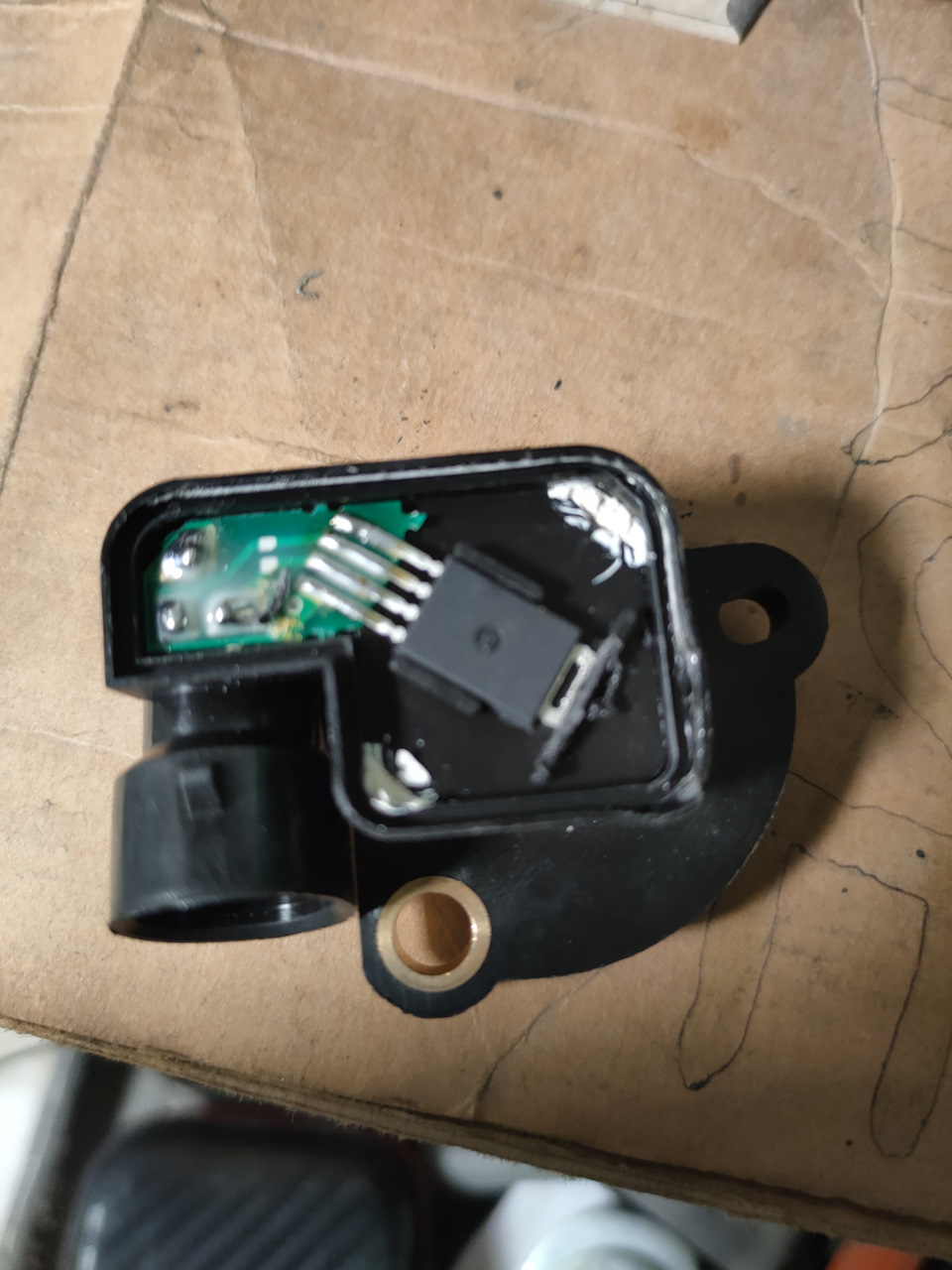

Те яким він був
Коментарі19
А навіщо такий велосипед? Через перехідну пластину чудово працює, правда налаштувати складно, але головне що працює.
А яке має бути напруга по стоку? Хто то міряв? А то скрізь пишуть від 0.6 до 0.8, а там кожен сам собі вигадує
Начебто в Мурзилці по скорпу вказано 0,65 в
Щас поставив десь 0.63-0.64.
Ставив собі від Лагоса з корпусом під наш, хрень рідкісна, у мене 4-5 дпдз, вибирав нормальний і забув, цей з Лагоса взагалі гівно)
У мене немає 4-5 штук, а купувати цей шматок пластмаски за ціною з підлогу мотора, я не готовий. Гаразд би там було щось складне і високотехнологічне, а там немає нічого! Дві ніжки і дві доріжки!
Здавалося вийшло)) поміняв місцями плюс і мінус, і все ок) датчик не згорів вчора) Поки виставив на 0.7в, покатаюся подивимось. Хочу зробити замість шайб, пластину на весь розмір, щоб корпус від спеки не повело, і роз'єм якось красивіше закріпити.
Я на ланосівський коли переходив взагалі не робітник попався. довелося замовляти знову ...
Боюсь якщо че, його я вже не поміняю))
Ще подивися може магніт не правильно виставив тому 4в
4 вольти на рідному датчику показало. А з цим начебто розібрався, плюс-мінус переплутаний. Завтра дізнаюся, спалив я його чи ні.
Розпинування датчика ланос
Якщо я правильно зрозумів, треба + і поміняти місцями?
Я ж не знаю як ти підключив. Тестером вирішується це питання за пару хвилин.
Якщо порівняти з другою картинкою, у мене чорний і коричневий навпаки стоять.
Коричневий це мінус, чорний це плюс. Третій провід (не знаю якого він у тебе кольору) це опорна напруга, яка змінюється при обертанні серцевини датчика приблизно від 0,2 до 5 ст. Знаходиш на датчику ланоса такі ж піни і з'єднуєш їх . Потім виставляєш...
Підключав за схемою, де замовляв корпус датчика.
Ну опорна напруга там зелений провід. Червоний +, чорний -. Дивись може там десь припій замикає.
Розпинування роз'єму форд
