Здрастуйте драйвівчани, сьогодні не легкий день на роботі, томувирішив, треба щось зробити для себе.
Так ось, дуже хочу одну плюшку у своєму автомобілі, електро дверібагажника, все куплено вже, чекає моменту установки.Але також дужезахотілося маленьку плюшку, зробити ще одну кнопку відкриттябагажника в салоні, в правому блоці кнопок, біля КПП.
З цим усім, постало багато питань, на які я не можу поки що самсобі відповісти.В оригіналі такої кнопки просто не існує, але я їїхочу, тому вона буде!

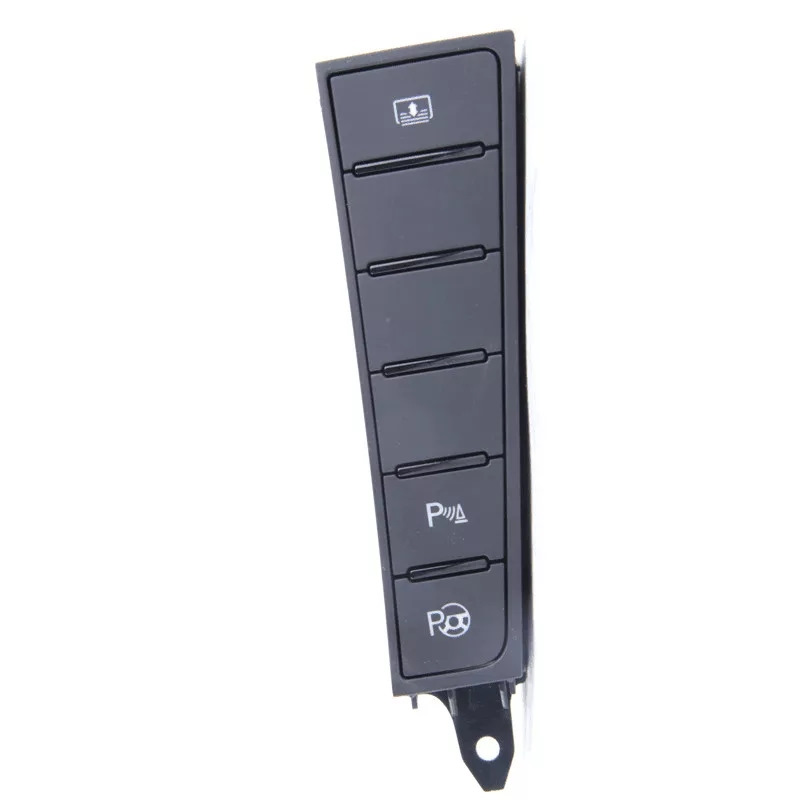

Блок кнопок, який зараз у мене стоїть, наведу на фотографії нижче, фото не моє, тому що зараз я не біля автомобіля. Ось такий блоккнопок у мене зараз Звичайно дуже хочеться щоб на кнопці була самепіктограма відкритого багажника, наприклад як на цій кнопці:
Приклад піктограми
Але не можу знайти людину, яка зможе це зробити.Для цього требаробити гравіювання, або щось подібне, деталі не вникав. Посталоперше запитання, шукало раніше, що в таких блоках кнопок як у мене, на місці глушок, в середині є кнопка, і світлодіод, але простостоїть фіксатор, щоб глушечка не натискалася, чи це правда чи ні? Якщо все ж таки правда, то штурмуватимемо питання з людиною, яказробить із глушки, піктограму авто. Наступний етап, підключенняпроводки, але це зовсім інше питання, з яким зараз не морочуся.деяких комплектаціях, особливо на СС.
Що маю на увазі:

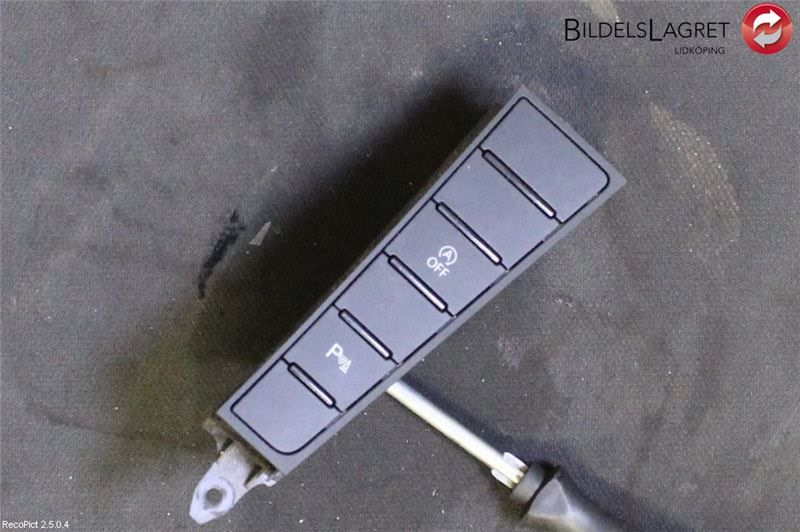

Кнопка зверху
Навіть готовий купити весь блок кнопок де буде вже кнопка з цієюфункцією.
Що в ідеалі має вийде, так ось це:

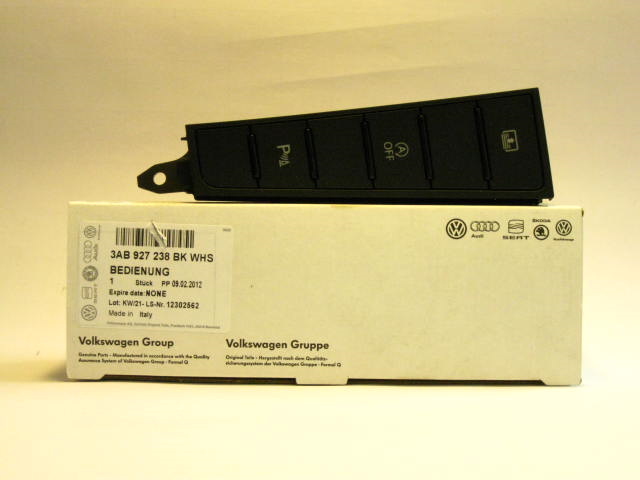

Приблизно так

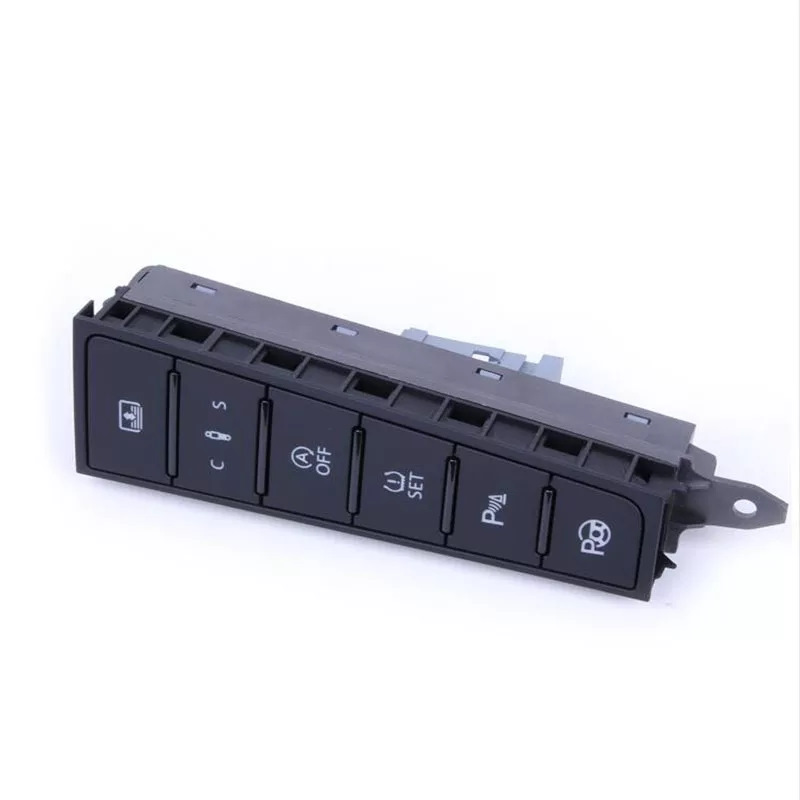

На Алієкспесі не знайшов такого блоку, де буде активно трикнопки, а саме автостоп, парктронік та шторка. Незнаю чи існуєтакий блок кнопок, але фото взято з просторів інтернету, де на фотовидно і код цієї запчастини, але так у продажу і не знайшов. Єзвичайно не дуже бюджетний варіант, так це купити повний блок зусіма активними кнопками, що маю на увазі:Бюджет близько 100 вічнозелених, але не в цьому суть. Боюся, коли встановлю такий блоккнопок, то почну шукати всі інші вузли для встановлення, щоб усікнопки були активні, ну ви мене розумієте)))
Друзі, допоможіть розібратися, або дайте контакти людини, яка дастьмені відповіді на питання, також буду радий, якщо скажете де купитиблок кнопок на 3 кнопки.
І останнє, які піни на дроти потрібні для активації додатковихкнопок.
Ні цвяха ні жезла, потім доповню цю запис))






Коментарі15
Якщо є на блоці хоча б одна кнопка, то інші заглушки. Треба зняти блок, розполовинити його і витягнути стопор з кнопки яка буде задіяна на закриття багажника. Щоб кнопка запрацювала, то треба протягнути додатковий провід від кнопки яка знаходиться в ...
Все ніби зрозуміло, тільки потрібно знати, які піни потрібні для фішки в блок кнопок біля КПП?
Якщо задіяти другу зверху, то ця схема потрібна
Контакти замикають але 2 і 4 порожніТому в 4 вставити пін з дротом і примотати до маси сусіднього дроту а на другий вставити пін з дротом від кнопки габажникаПіни для підключення N90764701
Купи реле для закриття і не треба буде нічого колгоспити, все керуватиметься однією кнопкою!
Так наче ця кнопка на водійських дверях встановлюється, там її місце.
Там кнопка відкривання, потрібно закривати.
О, я теж думав як же зробили відкриття багажника, а закривання в салоні немає. Зрозуміло, що це потрібно лише для того, коли проїжджаєш якийсь КПП. Але взагалі в таких випадках треба виходити самому.
Дуже корисна функція, навіть у дощ, не треба зайвий раз виходити з авто, пасажир вийшов, взяв речі необхідні, водій відкрив та закрив із салону.
Пасажир може закрити сам, знаючи де кнопка
Ну так, але це все не цікаво, якщо я вже пішов на таку величезну за обсягом роботу, то думаю кнопка буде не лишень, може знайду застосування в іншому, може і ні, подивимося, але задум мені здається не погана)
Ну у мене щось електро вже стоїть. І кажу, що немає сенсу закривати з салону. Якщо ти не відкриваєш комусь екстрено багажник, що тут же екстрено його треба закрити )))))
І то правда, гаразд, встановлю, тест зроблю, в деталях відпишусь
Подумай ще раз )) Геть колгосп!
Міняв собі світлодіод у цьому блоці. На платі контакти точно розведені. Світлодіодів та резисторів швидше за все немає. Гумовий килимок із замикаючим майданчиком теж є. Під кнопкою встановлений знімний блокатор. А взагалі там розбирати 5 хвилин. І це...
