#36, Велика підготовка

Усім привіти)
Погода не ахти, навіть нічого робити не хочеться, в гаражі холодноі сиро, вирішено зайнятися підготовкою електро запчастин, ірозібратися в деталях який провід і куди Посилок приїхало заостанній місяць дуже багато, тому треба якось уже починати ділитивсе на сегменти.З дня на день, чекаю комплект електро фаркопа).

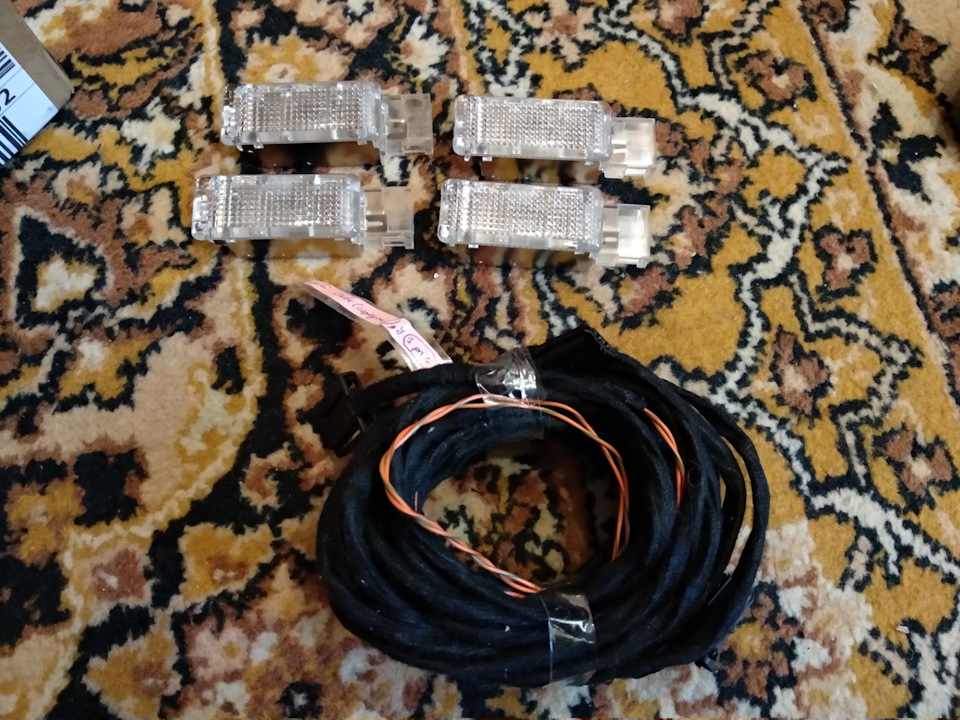

Перше про що хотілося б розповісти, то підготовка електропроводкидо монтажу, а саме дізнатися що і куди, і посилити місця з'єднанняпроводів оригінальною ізолентою.
Все готово!

<
Потрібно підключити тільки два дроти, один на масу, один на фішкуb. Не пам'ятаю який уже пін, але підписав про всяк випадок прямийна проводці.
Другою підготовкою було, розібратися які і куди дроти підключатидля інсталяції ліхтариків у двері з голограмою.

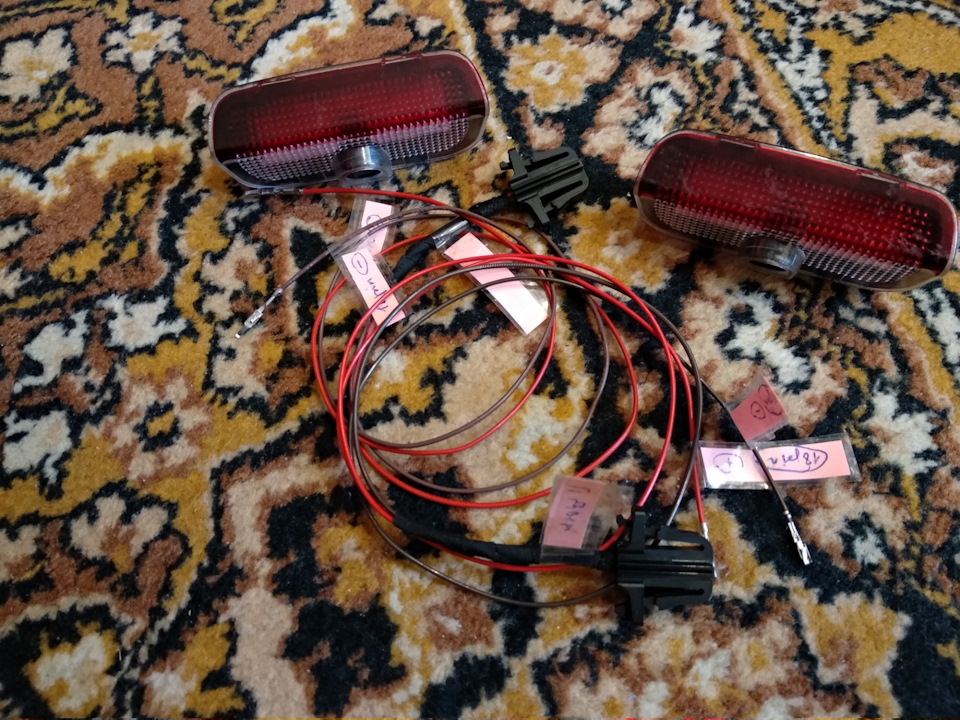

Ліхтарики з голограмою

Так само підготував, все підписав, і посилив ізолентою місцявходу проводів у фішку.
Третій, і найважчим, це було розібратися, які і куди дроти йдутьдля підключення двох електромоторів і доводчика, для активуванняфункції електро дверей багажника.
Комплект куплений не повний, тому треба щось доробляти, щось шукаєдокуповувати.
У моєму ліку, немає проводки від кнопки багажника до лівогоелектромотора, тому в Китаї, на Алієкспесі замовив фішку в кнопкуяка буде закривати багажник.

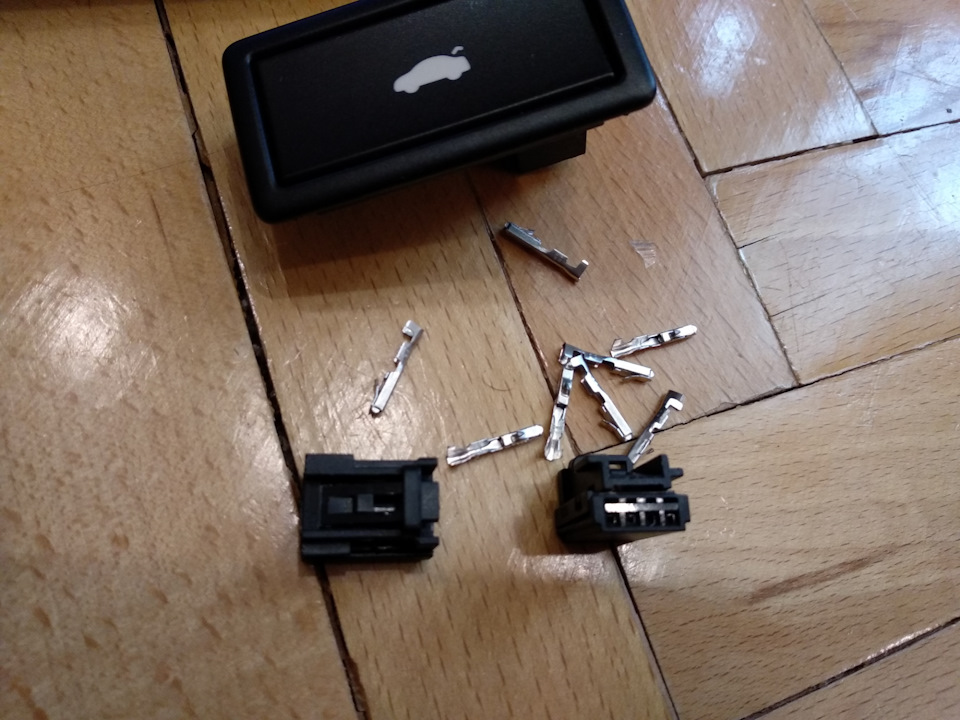

Замовляв одну фішку, надіслали дві, якість звичайно не ахти, однафішка взагалі походу шлюб, друга більш менш, але після моїх дрібнихдороботок, зайшла в гніздо кнопки на ура! Піни прийшли в комплекті, матеріал виготовлення невідомий.

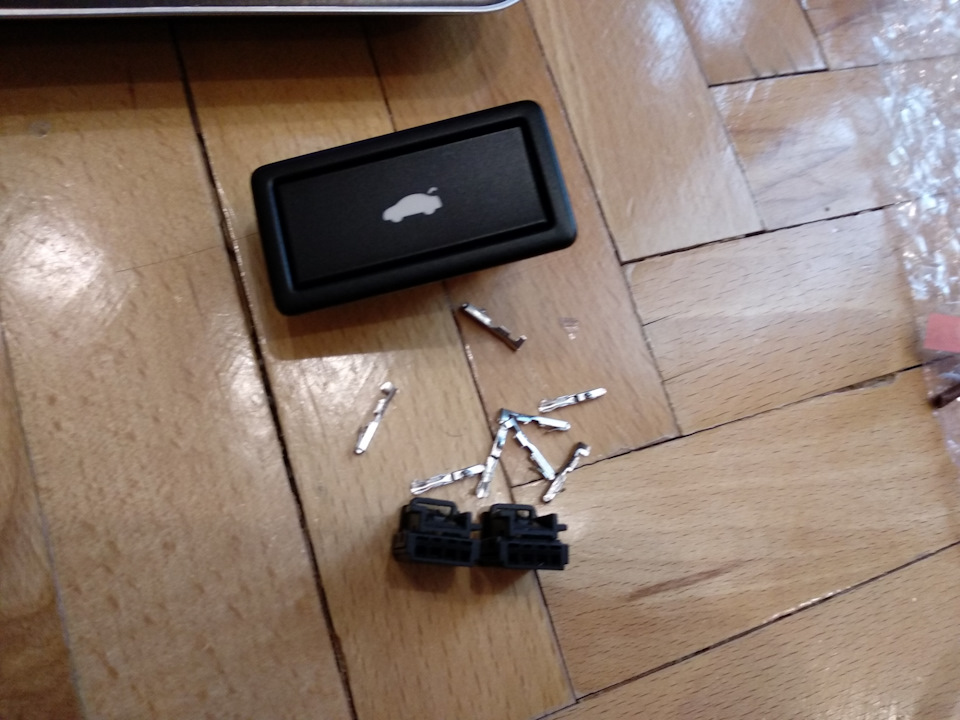

Піни в комплекті

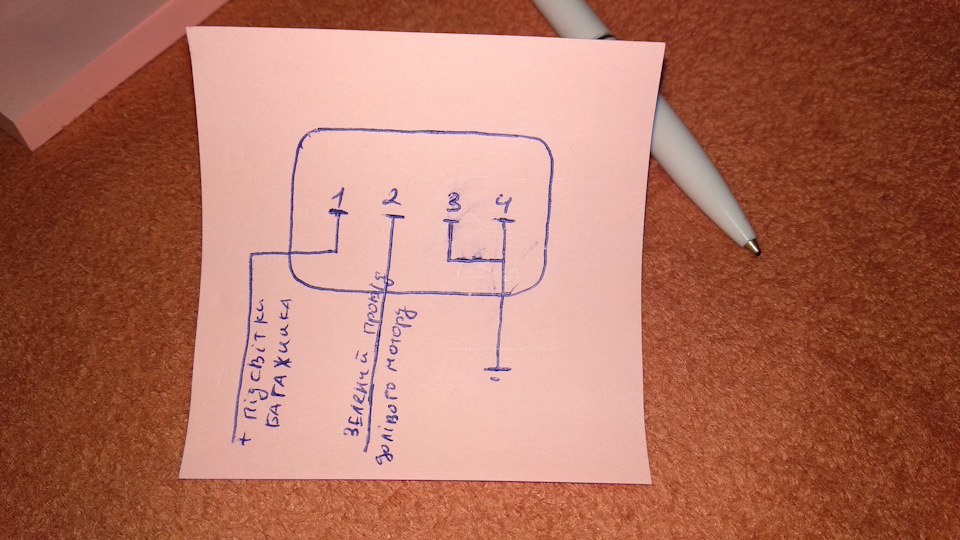

Схема монтажу фішки кнопки в багажнику для b6
Схема монтажу фішки кнопки в багажнику для b7

Так як проводка вся порізана, і залишилося від неї тільки ріжкита ніжки, треба розібратися за що і куди йде кожен із дротів. Схемаякої користувався, взяв на Д2.

Схема, зробив пряме фото з монітора))))
Спочатку почав з найпростішого, розібрався з доводчиком, 1 провідйде на масу, 4 решти йдуть до правого мотора, всі проводипідготував, і підписав, також посилив місце входу проводів уфішку.
Відрізок проводки доводчика
Всі підписані проводи

Таким же методом підписав і розібрав всі дроти які йдуть міжмоторами та від моторів.

Початок виготовлення джгута проводки
всіх маніпуляцій з підписом, вирішено розпочати виготовлення джгутапроводки, згідно своїх міркувань і фото після встановлення моторів вінтернеті. Зрештою, перед покупкою, і після, ніяк не міг зрозумітикуди і навіщо стільки проводів, але покуривши сьогодні проводку, іпідписавши всі проводи, розібрався до кінця) ось що вийшло)):
Розключення хустки розширення можливостей
Підготовка завершена!

На сьогоднішній день все, ні цвяха, ні жезла)) рівних доріг)
