Частина 1.
Ола Амігос!
<
Хотів зробити максимально близько до оригінальної конструкції.
Але почнемо по порядку.

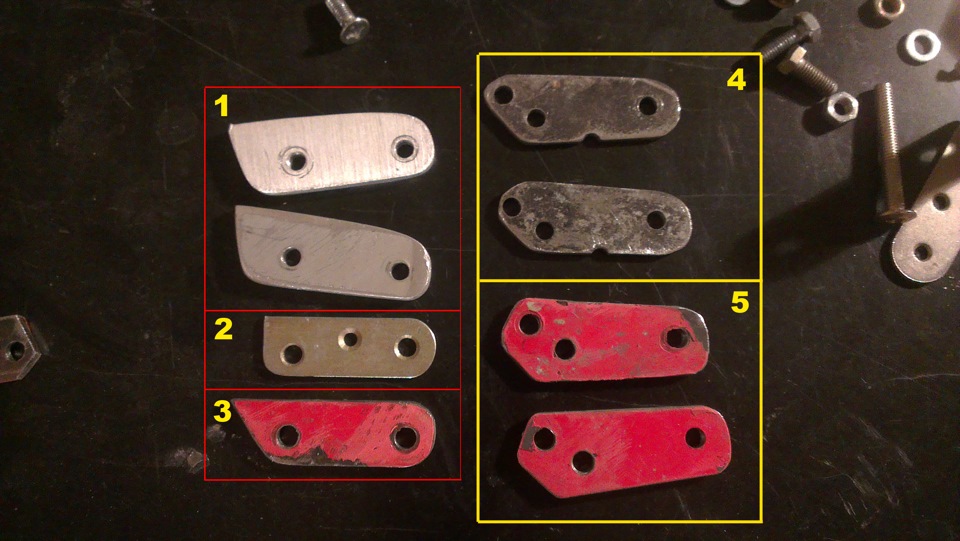

1. Зробив важіль з товстого алюмінію. 2. Потім сталевий, алетовщина металу була занадто маленькою і він погнувся.
3. Вирізав з товстішого металу, але потім відмовився від цьоговаріанту.
4. Стаціонарне кріплення пружини, перший варіант.

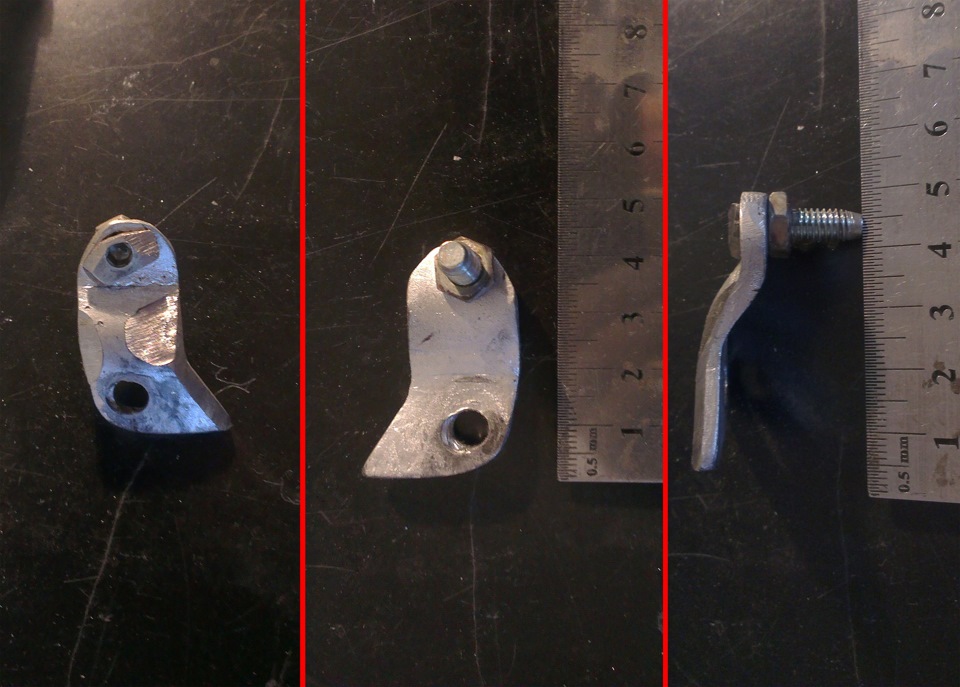

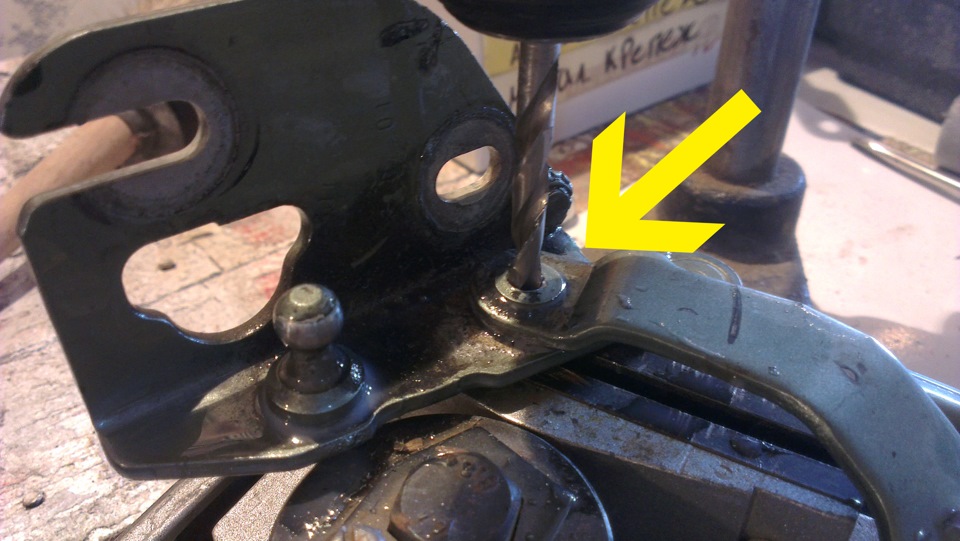

5. Стаціонарне кріплення пружини, остаточний варіант. Складноїформи, всього разів 50 приміряв і підрізав де заважає. Просвердливна вертикальному верстаті отвір посередині заклепки скріплюючоїважелі, діаметром 6мм.
>
Зібрав для чергової примірки та припасування.

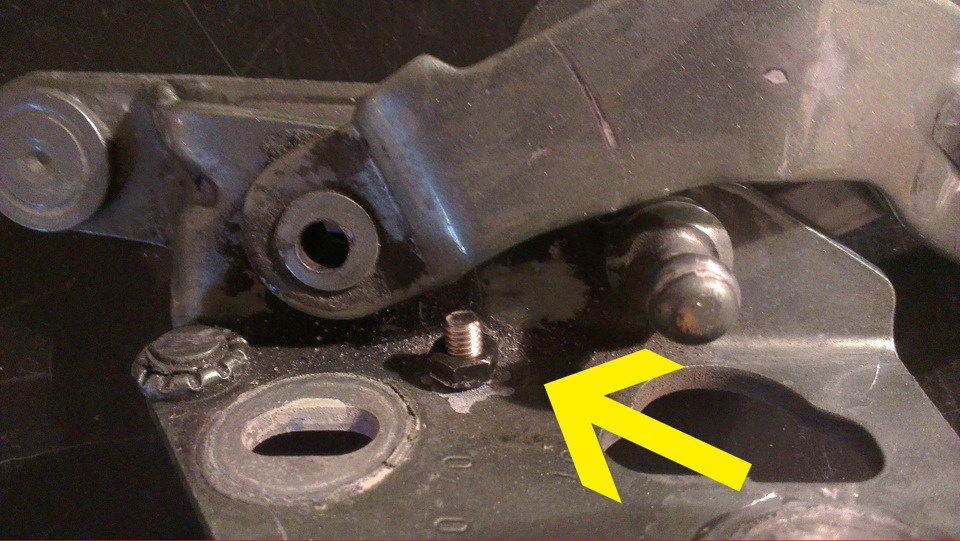

Просвердлив отвір і вставив болтик, для упору важеля.
Відрізав рідне кріплення газового поршня, щоб замінити його надовше, як донор використав старі петлі і взяв нижнє кріплення.
Приварив.
/>
Це потрібно, щоб правильно встановити газовий упор.

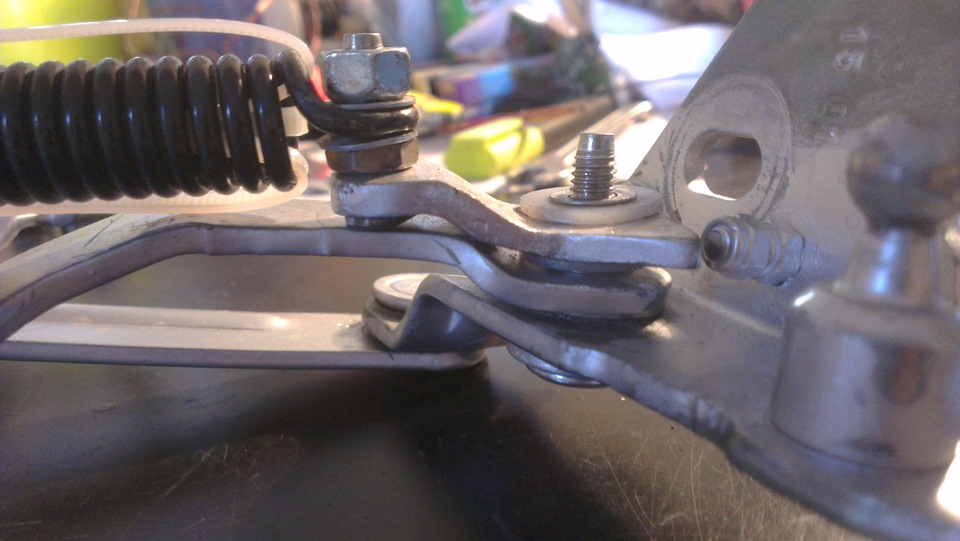

Пофарбував у чорний і почав збирати. Найкраще стаціонарне кріпленняпружини приварити, або нарізати в ньому різьблення, бо коли петляскладається, газовий упор упирається в гайки. Установив важіль.
Все добре змастив і використовував капронові шайби для зменшеннятертя.
Відрізав шматочок пластикового дюбеля, щоб посадити поверх ньогопружину. >
Пружина від ВАЗ-21010 має 24 витки, товщину дроту 3мм і довжину 110мм.
Оригінальна пружина, теж має товщину дроту 3мм і довжину 110 мм, але 12 витків.
Тому я виключив з роботи зайві 12 витків, щоб пружина булажорсткішою.
Інакше не вистачає зусилля.
Ось вона моя краса.
В анфас і в профіль. Увага важлива!
Спочатку, я зібрав все не замінюючи верхнього кріплення газовогоупору.
Автомат відкривання заважав встановити газовий упор тонким штокомвниз. Як має бути.
Тому, багажник відкривався раз через раз і на штоку газового упорупочало з'являтися мастило.
Справа в тому, що газовий упор повинен встановлюватися тонкимштоком вниз, для того, щоб масло всередині нього змащувало сальникі не давало газу під тиском виходити.
<
Інакше газовий упор довго не проживе!
Перший пуск. > Потім я покликав на допомогу свою чорну кішкуМатильду і вона своєю потойбічною силою змусила багажник працювати! А от як не треба робити! Зверніть увагу на положення газового упорувін повинен перевернути. Не так як на відео.
А тепер правильна установка. Все витратив тиждень! Постійно десьзатирало і упиралося, дуже довго підганяв. Кришка тепервідкривається сама, але закопати її стало складно. )
Батька схвалює!
Коментарі20
Вітаю зробіть мені таку якщо є варіант
скільки прожила дана система? креслень немає випадково?
Жива досі. Головне змащувати періодично, тому що чорнина вона така ) Чертежів немає (
Цікаво а чи можна на мій труповоз зробити таку штуку?!
На Універсал значно простіше, продають спеціальні пружинки, які потрібно встановити в газові упори, які будуть відкривати багажник після натискання на кнопку. Шукай Автоматичне відкривання багажника Пасат Б5 Універсал.
Привіт. Розклад такий, що я купив нові аморти (стабілус), поставив їх, і як тільки я натисну кнопку на самій ляді (відкрию типу) то відразу вилітає ляда на верх (все чітко). Питання - як зробити так , Що б при натисканні на пульті було так само? (Зар...
Привіт! Точно не знаю, у мене працювало із заводу.
Привіт. Десь траплялася інформація про маніпуляції з личинкою замку багажника у якої начебто три положення, ось в одному з положень вона повинна відкривати з ключа і кнопки на дверях. Але інформацію не перевіряв, тому що моя личинка мертва(. Перевіри...
Привіт. Замок не до чого. На сарай треба ставити з седана бк і тоді буде норм. І пружини поставити в газові упори
Привіт, вчора просвердлив і нарізав різьблення в заклепці М6, щоб не ставити гайку з іншого боку, ці заклепки походу гартовані - трьома різними мечами нарізав, і кожен був на грані того, що тріснує. Не дивився ще відстань між осями пружини?
Привіт! Розтління в стислому соянні 100мм. У розтягнутому не можу замінити…
це між осями чи всієї пружини цілком? між осями (між серединками пластикових втулок) у стислому стані має бути 83-85 мм, мені якраз потрібна відстань у розтягнутому положенні, коли багажник закритий, але це можна зробити, як я зрозумів , на жаль тіль...
Я заміряв від середини одного вуха до середини іншого.
Дякую, дивно що 100мм, ну приїдуть пружини подивлюсь яку відстань у них, може бувають різні по довжині.
прийшли пружини, відстань між осями 82мм, пружини жорсткіші ніж я думав, тепер ось думаю, чи вистачить силінок саморобному важелю товщиною 3.5мм щоб не погнути під дією пружини. У тебе якої товщини важеля?
привіт, підкажи будь ласка номерок болта з плоским капелюшком під шестигранник що на 4 і 7 фото, там різьблення М6? і ще яка відстань між осями оригінальної пружини в стислому стані і в розтягнутому? Багажник зараз нормально відкривається? пружини не...
Німерок не підкажу, тому що купив його в звичайному будівельному магазині. Купив кілька різних розмірів потім підібрав потрібний за місцем. Різьба М6. Відстань спробую заміряти завтра, вже не пам'ятаю. це оригінальні…Відкривається добре, взимку теж, ...
Спасибі, чекатиму розміри. Заварював перший раз напівавтоматом або звичайним зварюванням?
звичайною, зараз теж звичайною, напівавтомата немає під рукою ...
