Ну у тебе точно розімкнена лінія AUX по L718. А значить сигнал на відсоток не надходить і режим не включиться. Що таке L716 я не знаю і чи потрібна вона, але штекер у тебе тупо з головою в даний момент не з'єднується.
Не я не в тому сенсі. Я дивлюся схему бозе доростайла і взагалі не бачу куди йде лінія L716. Я навіть цю перемичку на схемі знайти не можу. На платі ось вона будь-ласка. Але куди йде абсолютно незрозуміло. Який дріт aux підключаєш додай фото (куди др...
Я зараз згадав, що перемичка аукс на рестайл і дорестайл різна. Перемичка це яка з'єднує у тебе 1 пін нижнього ряду з передостаннім. Справа в тому, що на дорестайлі мінуси звуку виведені на окремі піни. Це відповідно у тебе верхній ряд 2 і 3 піни. То...
Все розібрався зі схемою. Довго не розумів куди йде L716 тому що доріжка тупо зафарбована була. Коротше ось так треба зробити перемичку включення аукса щоб з'явився звук на дорестайлі. ПС але це я всього лише показав контакт, на який йде L716, не вда...
У мене дорест 2003 р.в. півтора роки тому запаював джемпер l716 для китайської приблуди нижче фото, за час експлуатації не сподобалося якість відтворення та й затикання паузи не чітка робота втрата треків у папках ... Тиждень тому розпаяв aux за схем...
Думаю що суттєвої різниці bose або не bose бути не повинно, порівняйте свою плату мафона з тим, що на фото за посиланням, якщо вони однакові, сміливо розпаюєте aux, і буде режим rses))) Є і ще один варіант занести до електронників вони можуть обчисли...
Коментарі19
Ну у тебе точно розімкнена лінія AUX по L718. А значить сигнал на відсоток не надходить і режим не включиться. Що таке L716 я не знаю і чи потрібна вона, але штекер у тебе тупо з головою в даний момент не з'єднується.
L716 активує РСЕС режим на Гу, виходить потрібно 2 перемички?

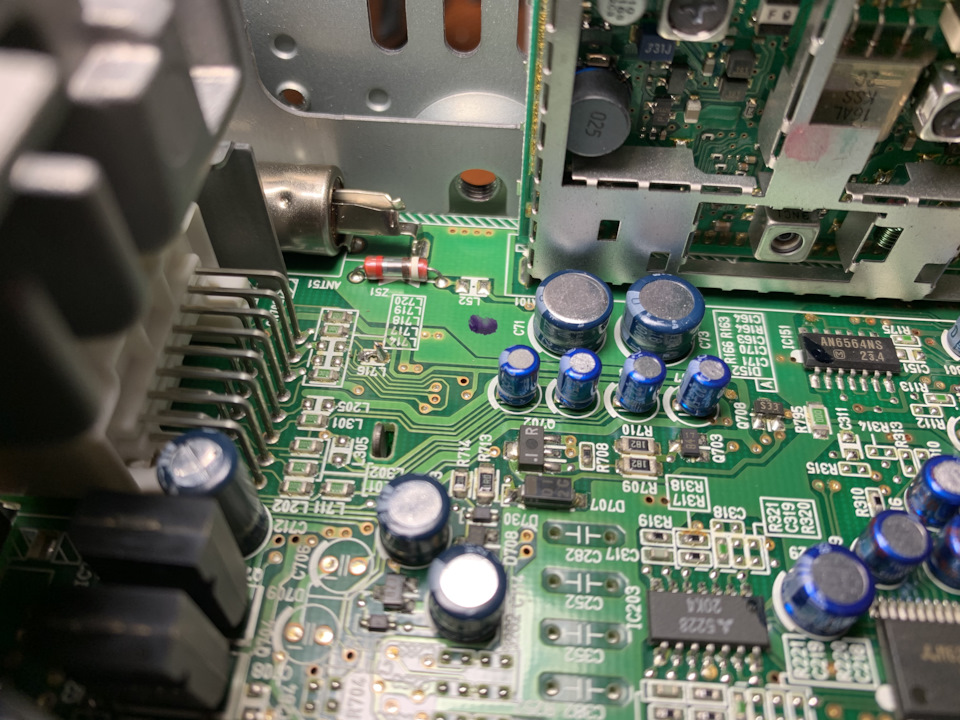

Не я не в тому сенсі. Я дивлюся схему бозе доростайла і взагалі не бачу куди йде лінія L716. Я навіть цю перемичку на схемі знайти не можу. На платі ось вона будь-ласка. Але куди йде абсолютно незрозуміло. Який дріт aux підключаєш додай фото (куди др...
Ось таке тільки фото є
Я зараз згадав, що перемичка аукс на рестайл і дорестайл різна. Перемичка це яка з'єднує у тебе 1 пін нижнього ряду з передостаннім. Справа в тому, що на дорестайлі мінуси звуку виведені на окремі піни. Це відповідно у тебе верхній ряд 2 і 3 піни. То...
Все розібрався зі схемою. Довго не розумів куди йде L716 тому що доріжка тупо зафарбована була. Коротше ось так треба зробити перемичку включення аукса щоб з'явився звук на дорестайлі. ПС але це я всього лише показав контакт, на який йде L716, не вда...
Там на лінії АУКС 718 перемичка, яка всім своїм написанням нагадує 716. Може переплутав?
У мене дорест 2003 р.в. півтора роки тому запаював джемпер l716 для китайської приблуди нижче фото, за час експлуатації не сподобалося якість відтворення та й затикання паузи не чітка робота втрата треків у папках ... Тиждень тому розпаяв aux за схем...
То ж зробив, звук супер, вивів монтажний роз'єм в прикурювач.
Ви кажете про штатну магнітолу, а не Боуз!
Думаю що суттєвої різниці bose або не bose бути не повинно, порівняйте свою плату мафона з тим, що на фото за посиланням, якщо вони однакові, сміливо розпаюєте aux, і буде режим rses))) Є і ще один варіант занести до електронників вони можуть обчисли...
На Bose з ГУ не йде сигнал на динаміки, там XLR виходи, які йдуть до підсилювача...
За вашою логікою я можу припаятися до проводки, яка йде від ГУ до всього, але таким чином нічого не вийде
Може і так, Я не сильний в електроніці, що вивчив тим і поділився, тоді залишається тільки через підпаювання на платі з конденсаторами ...
Сам аукс вивів біля прикурювача, потрібен-дістав, не потрібен сховав у кишені де прикурювач і закрив кришкою
diman043 черпав інфу тут

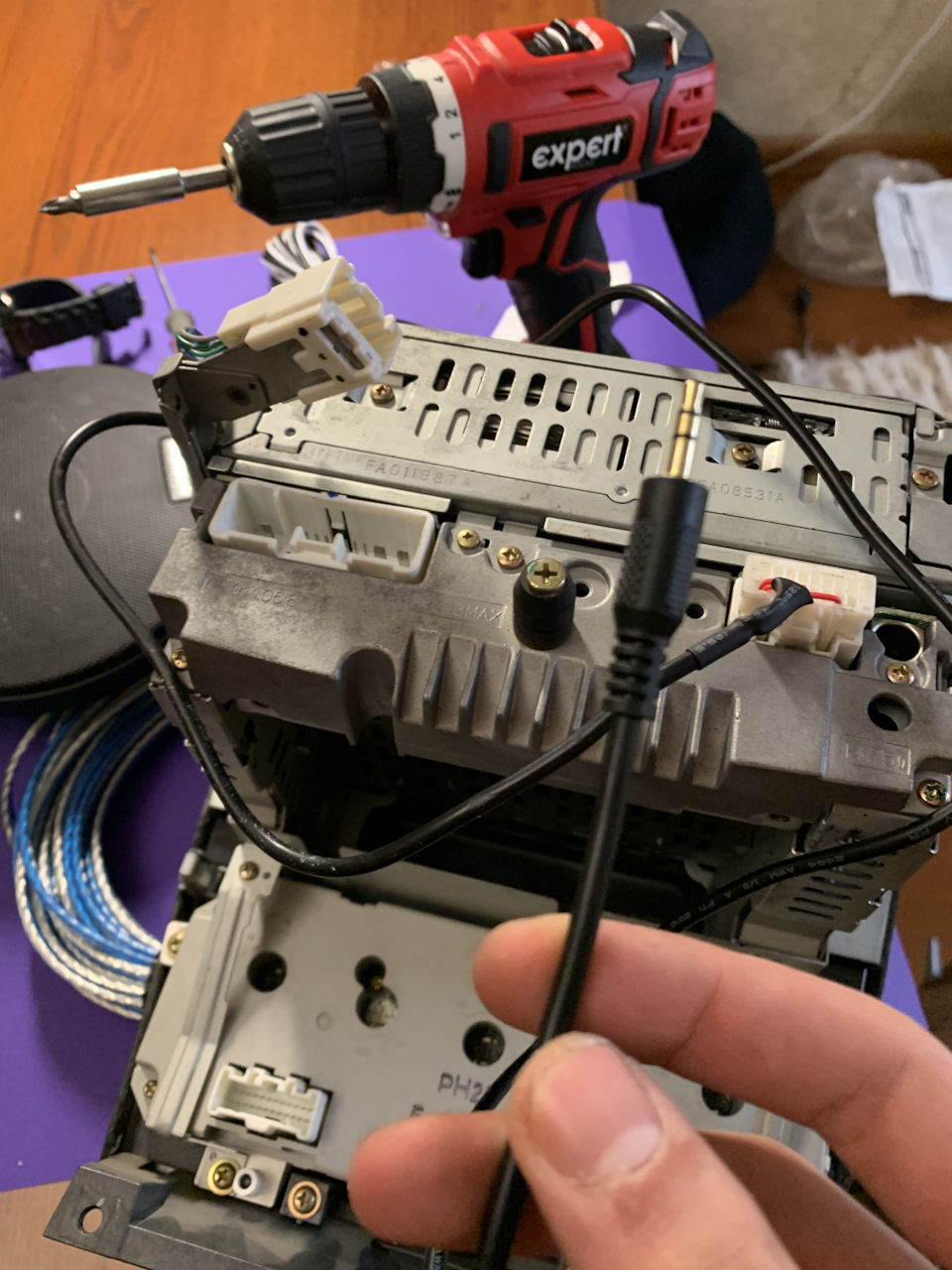

Куди дроти підключав? У штекер або паяв на плату? У мене дорест, паяв простий провід аукс на плату, все працює (перемичку робив)
У штекер
А можеш скинути фото як паяв?
