Проблема та її усунення.
Року тому замінив свічки розжарення на bosch, зараз почало холодатиі знову виникли проблеми із запуском двигуна.
Розібрав знову свічки, перевірив — все працює, хм… далі вирішившукати за схемою

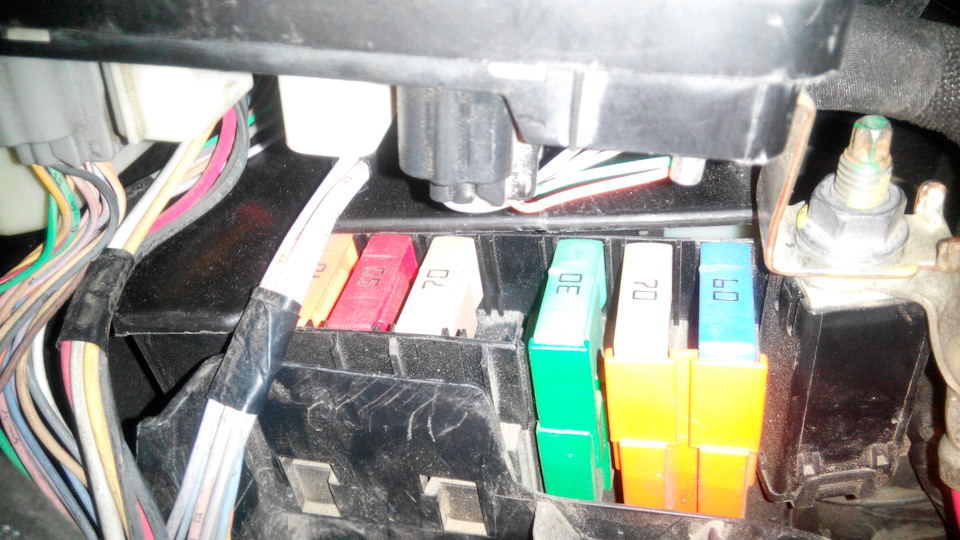

… перевірка запобіжника 70а, що живить реле нагріву свічок. І зновувсе є, а на свічки не надходить харчування, шукай далі власникРЕНО… знову беремо схему і починаємо дзвонити всі контакти, релеbdl7-12 nagares артикул( 9604469680--a)

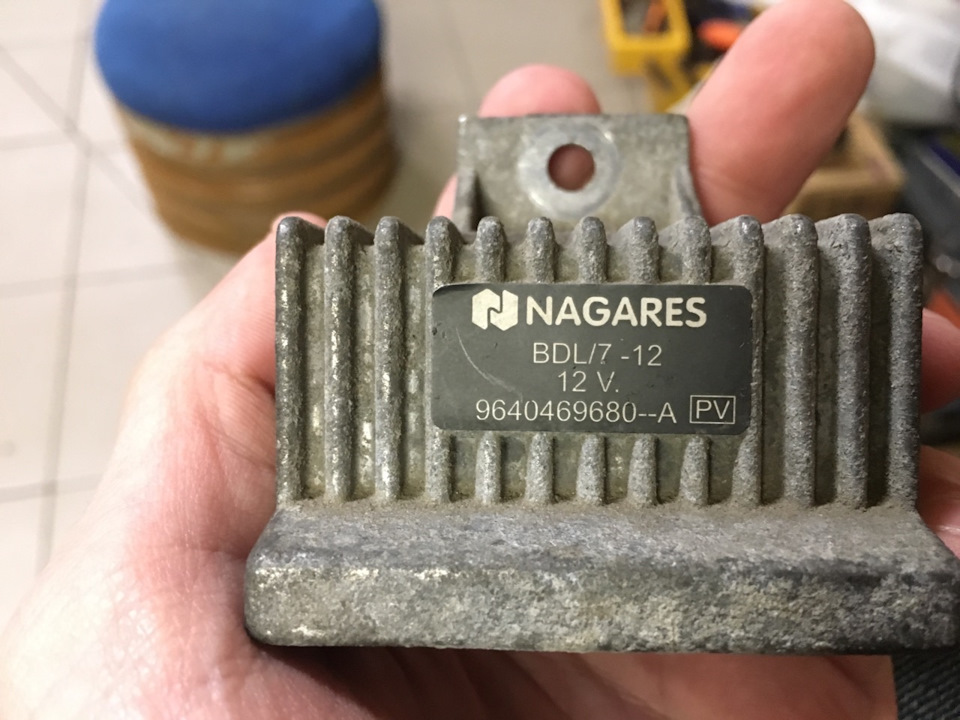

Реле свічок розжарювання

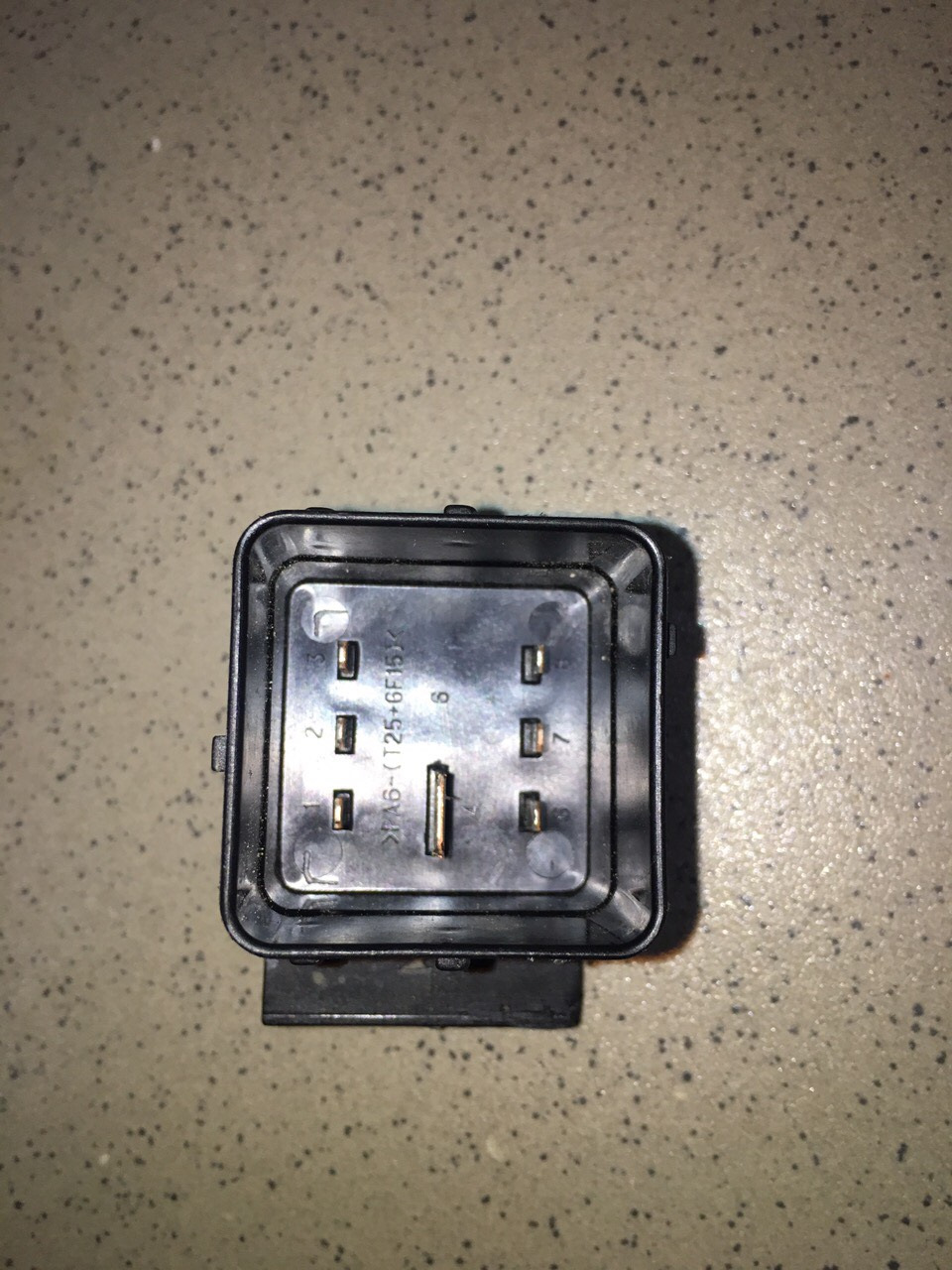

Реле (контакти )

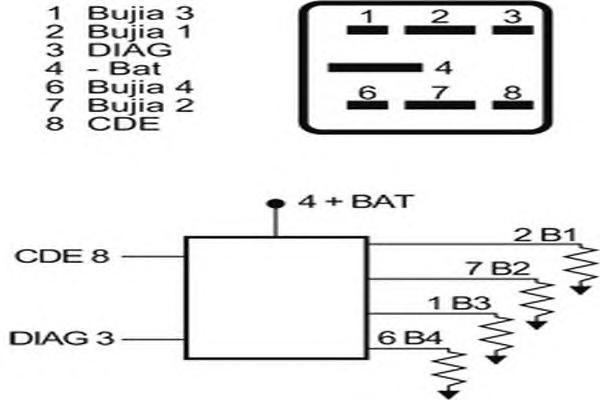

Реле схема

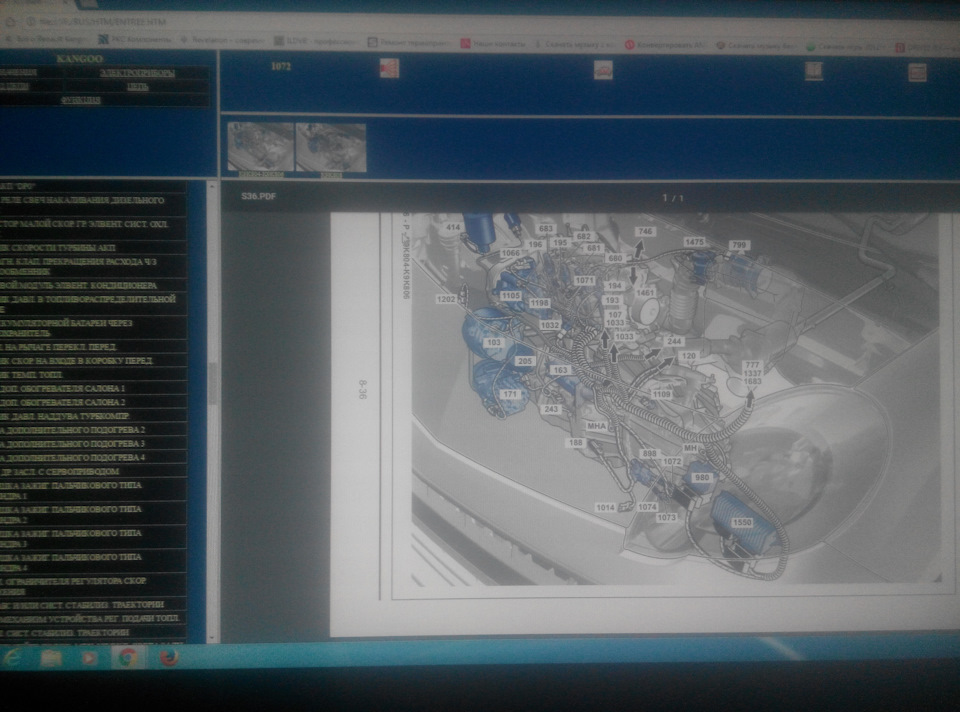

Схема реле-свічки-ебу -акум
і тут чекає запара, обрив у ланцюзі
фішка з ебу контакат F1, що йде на реле (коричневий - на реле це3)
>
ножик і тестер в руки і давай розмотувати все від ебу до реле впошуках дроту "-" "коричневий" і вуаля провід згнив і розрив
Ось він гад коричневий
< p>
, довелося наростити ... Ну і замінив реле, так як реле прогріваловсього 2 свічки, розібравши продзвонив - проблема в ключах, замовив400грн
Коментарі11
Друг!
Дякую!
Хто знає, яка напруга лінії діагностики від ебу до цієї релюхи, у мене показує 3,3
Привіт че за сайт де ти дивився? Схеми машини це перша фотка мож скинути пж
А діагностка при цьому щось говорила?
Привіт! Зазвичай показує помилку P0380 обрив ланцюга занурювального підігрівача, знімемо ще купу помилок від ебу! Це в нашому випадку з L3 k9k і m9r. Теж змінював новий і перебирав дроти. У нас теж є слабке місце в гофрі.
а не підкажеш, 120 пункт на першій картинці, він же на і схемі є - це витратомір повітря чи що? до нього дроти 3 і 8 (E1, F1) йдуть від роз'єму реле. шукаю шляхи вирішення.
Помітив, що в холод машина заводиться не як звичайно, не так гладко - треба покрутити стартером. Спіралька на табло загоряється на пару сік, але чи працюють свічки? Як перевірити, діагностика покаже? Ось відео як сьогодні заводився
ну завелася нормально, можливо свічка якась висмикується, діагностика покаже якщо свічка, у мене в -1 взагалі стартером треба було в 4 обороти мінімум мастити
Красавчик знайшов все-таки )))
Так. але на це пішло багато часу, тому що не знав як працює саме реле ... і куди дивитися так як ще реле не повністю працювало старе)))
