Реле під Led-повороти

/**/
Доброго часу доби друзі!
І так тут троянд кажу як я заточив своє реле поворотів підсвітлодіодні повороти.

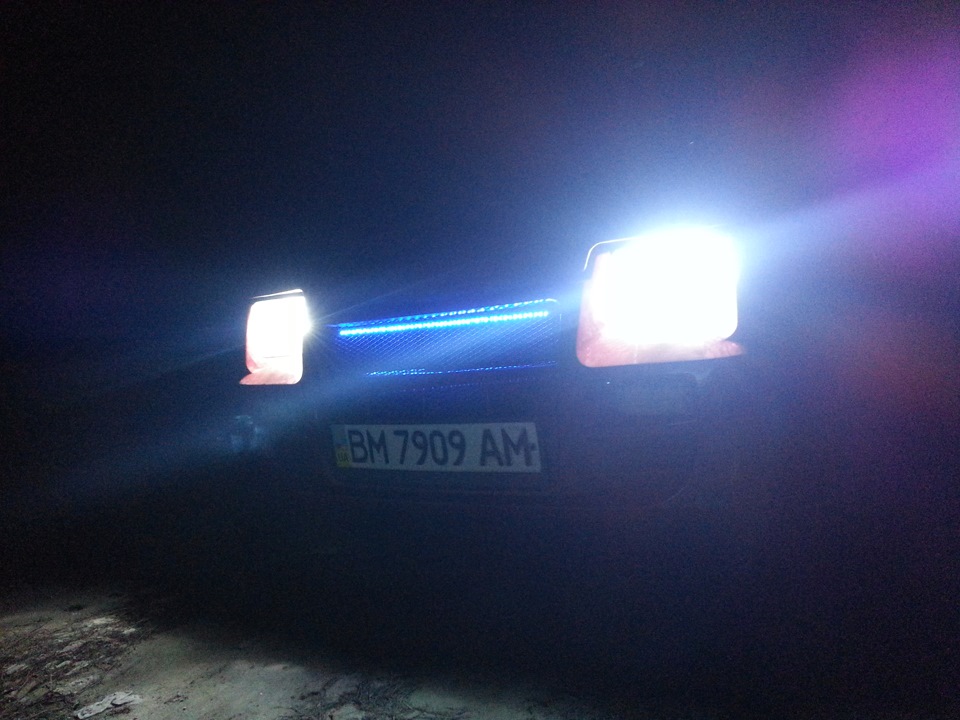

Спереду стоїть у мене в поворотах стрічка в 4 рядки, хто забувподивитися можна тут===> > Led-поворот
Ззаду тепер, стоять мої улюблені стопики), знову таки для тих хтовсе прорахував===> > Led-стопи part #Finih

І тому що я реле вже колупав, було зроблено в ньому наступніконденсатор на 4.7 мкф, був замінений на 10 мкф.
І в цілому повороти моргали як раніше на лампах, можна +, - 1 мкф, Підігнати точніше було, але мене влаштовувало.АЛЕ було те найбільше"NO", суть його в тому що інтервал мерехтіння аварійки був дужевеликим, не засікав але може 1-що секунди. Знайомому котрий, порадив:Розібрати реле знайти шунтуючу загогуліну, і виточити їйо.

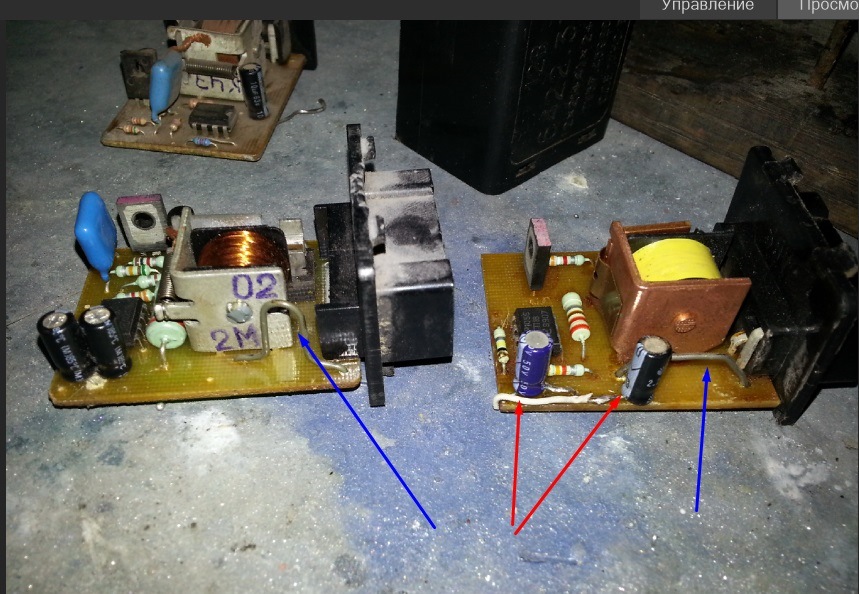

Та сама загогулина відзначена синьою стрілкою на реле зліва, зправа яку я зробив.
< /Робив скажу відразу методом тику, спочатку випаяв заміряв їйпро опір, показало 7 Ом, взяв щось подібне бор машинці, і вперед зЇй про знімати міліграми, загалом нудна ця справа бігав пробувавразів 15-п'ятьдесят. Заміряв опір і прозрів 7Ом О_о, я ще кусь ізнову 7. Впаяв, задоволений прийшов підключаю, аварійку клац, залипла котушка і нуль реакції(((.

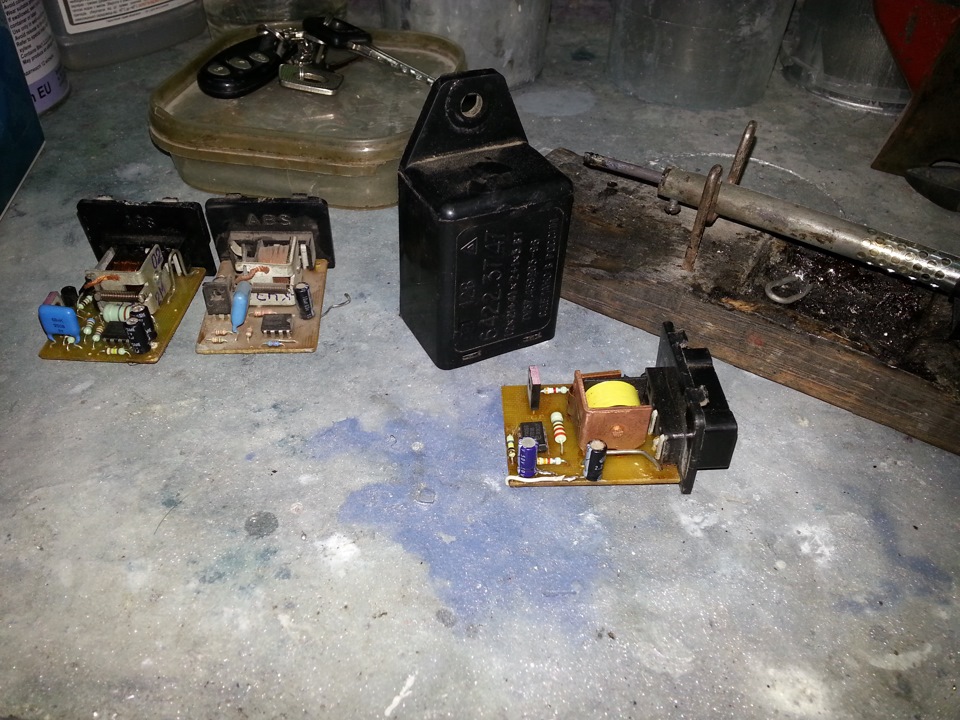

Благо релюх Бу вистачало, з іншого випаяв нову загогулину по тієї жсхемі тільки кусав тепер менше.
Ну скажу відразу пішло на все про всі 3 таких шунт-загогулинки, поки я впіймав те саме ідеальне моргання.

< І так мій підсумок і так пізнання :Замість стандартногоконденсатора на 4.7 Мкф я поставив, 2 один на 10 Мкф 50V і 2.2 Мкф50 V, встановлені паралельно, +.- 1 мкф, різниця в часі морганняповороту.
Шунто-загогулинка як я зрозумів, відповідає у нас за мерехтінняаварійної сигналізації. br/>

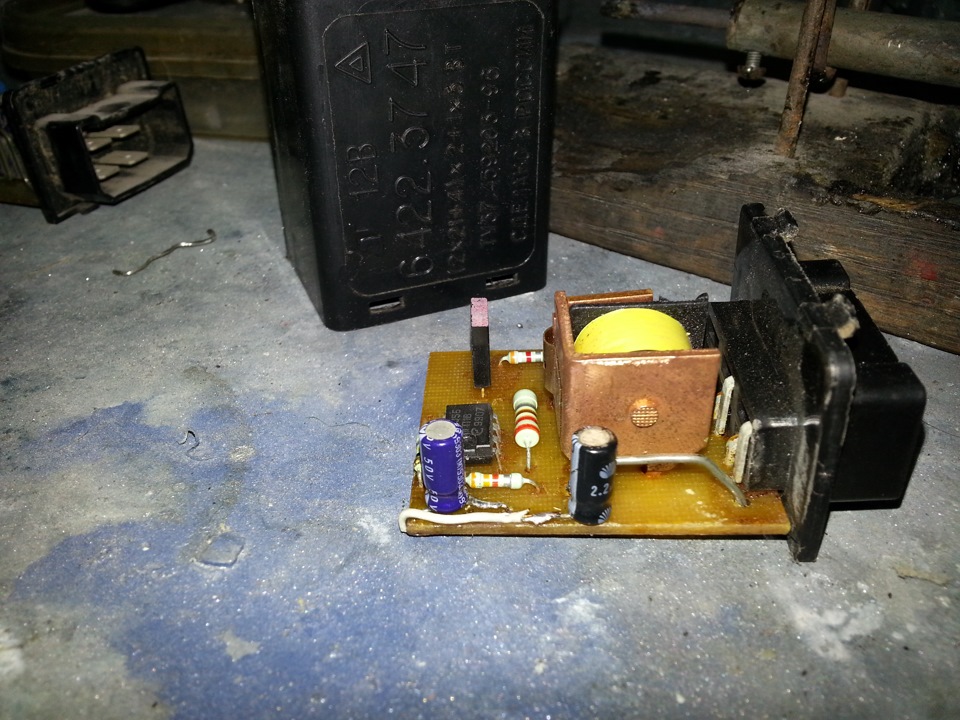

У процесі розбираючи реле я зрозумів що в кожному є така платівката конденсатор який можна підкоригувати. Готове реле=====> > > > >

)))

> Як усе працює можна подивитися на другому засланні.

))_

продовження буде...
