Складання двигуна. Частина 2.

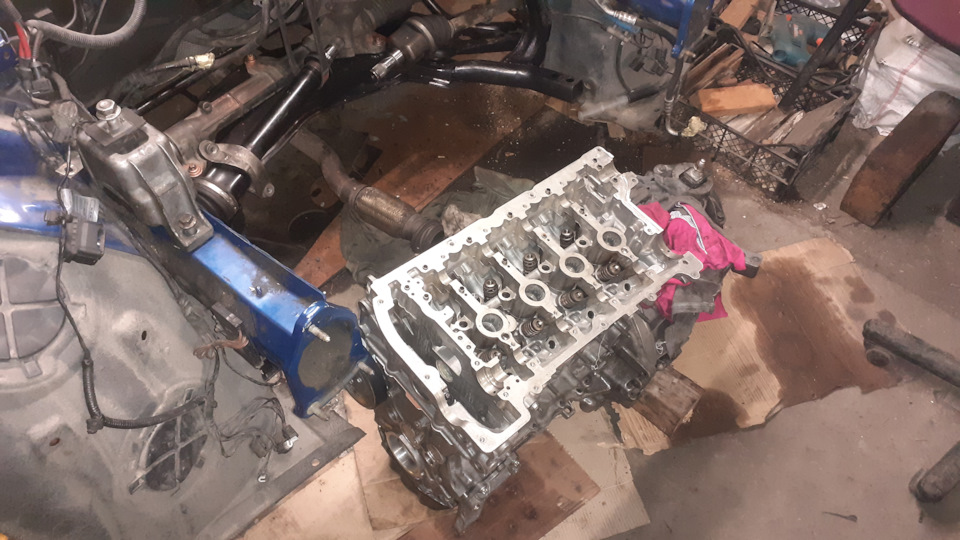

І так попередня збірка закінчена, всі болти і гвинти обтиснутіпотрібним моментом приступаємо до другого етапускладання:встановлення ГБЦ.
Так захопився процесом, що вилетіло з голови, про потребу всефотодокументувати.
Загалом і в цілому нічого нового я не винайшов, зібрав у суворійпослідовності, з попереднім мастилом і перевіркою всіх вузлів.

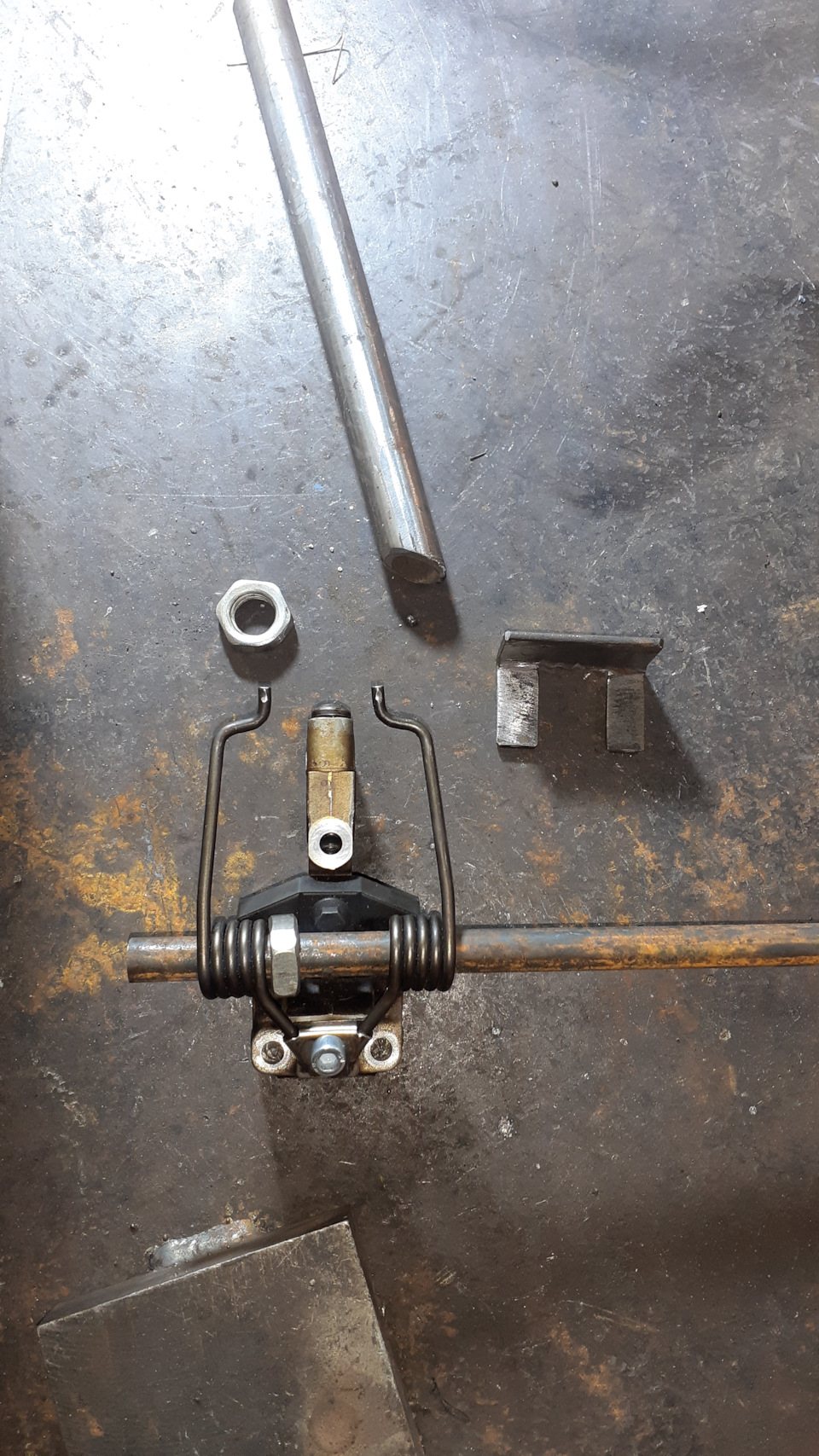

Само собою нюансами були пружини ексцентрикового валу. Той щеквест.

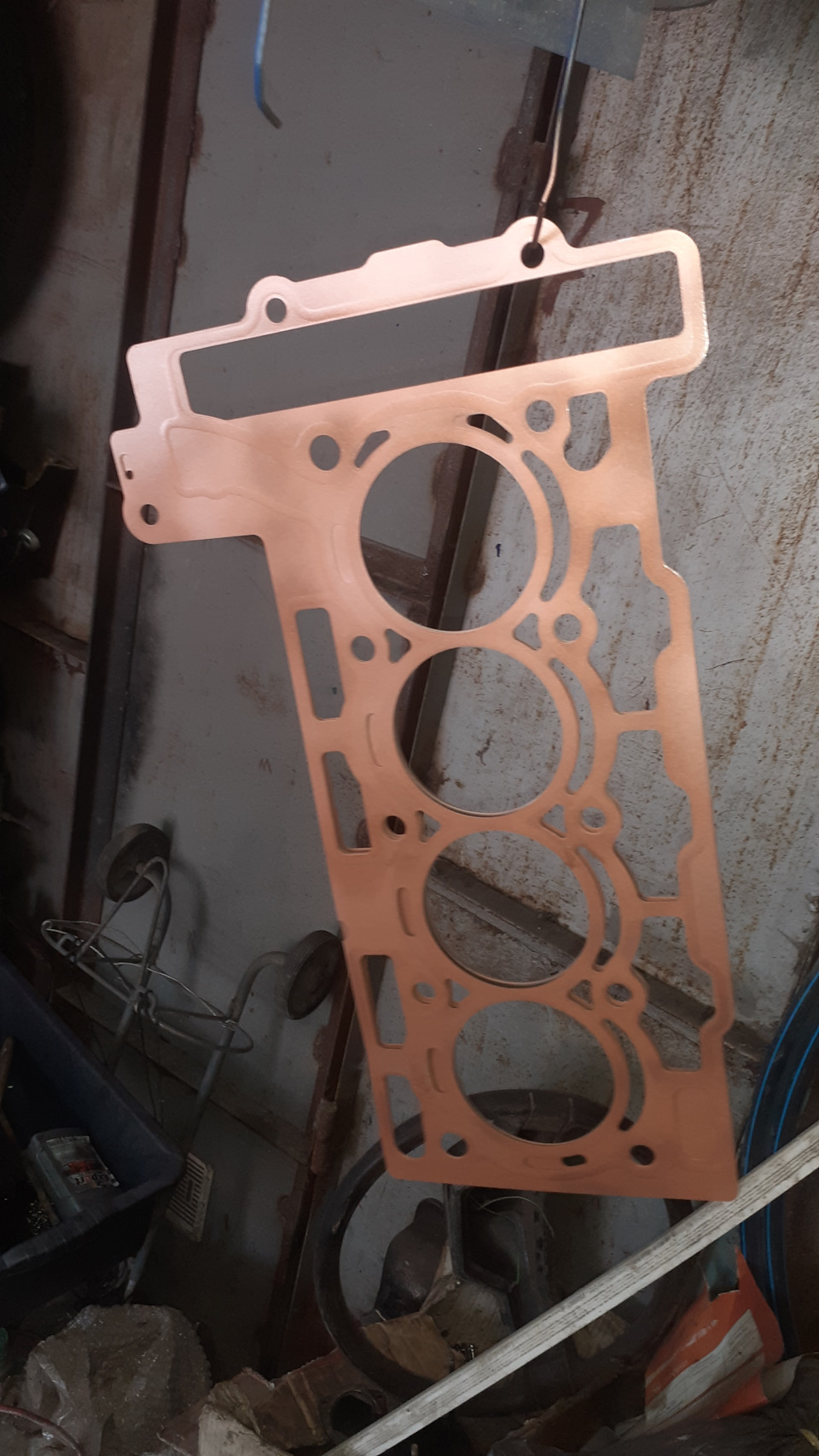

Прокладку ГБЦ 11127570860 (оригінал) 0209EW (заміна) обробив міднимспреєм, мовляв так краще тепловіддача і додаткова герметизація, дето побачив, вирішив спробувати.Наноситься він легко.В інструкціїпишеться, що підходить до температурнонавантажених частин.
Зірки Vanos 0805K1, 0805K2 (Peugeot) вирішив поставити нові.Ріднівсе ж таки пройшли 250000, як би ВСІ вистачить з них.
Гіброкомпенсатори, промив і спустив з них масло.Так легшевстановлювати розподільні вали.
Фіксатор розподільних валів робив сам.Віддав креслення на лазернийверстат і зі сталі 8мм. Мені вирізали пластину.

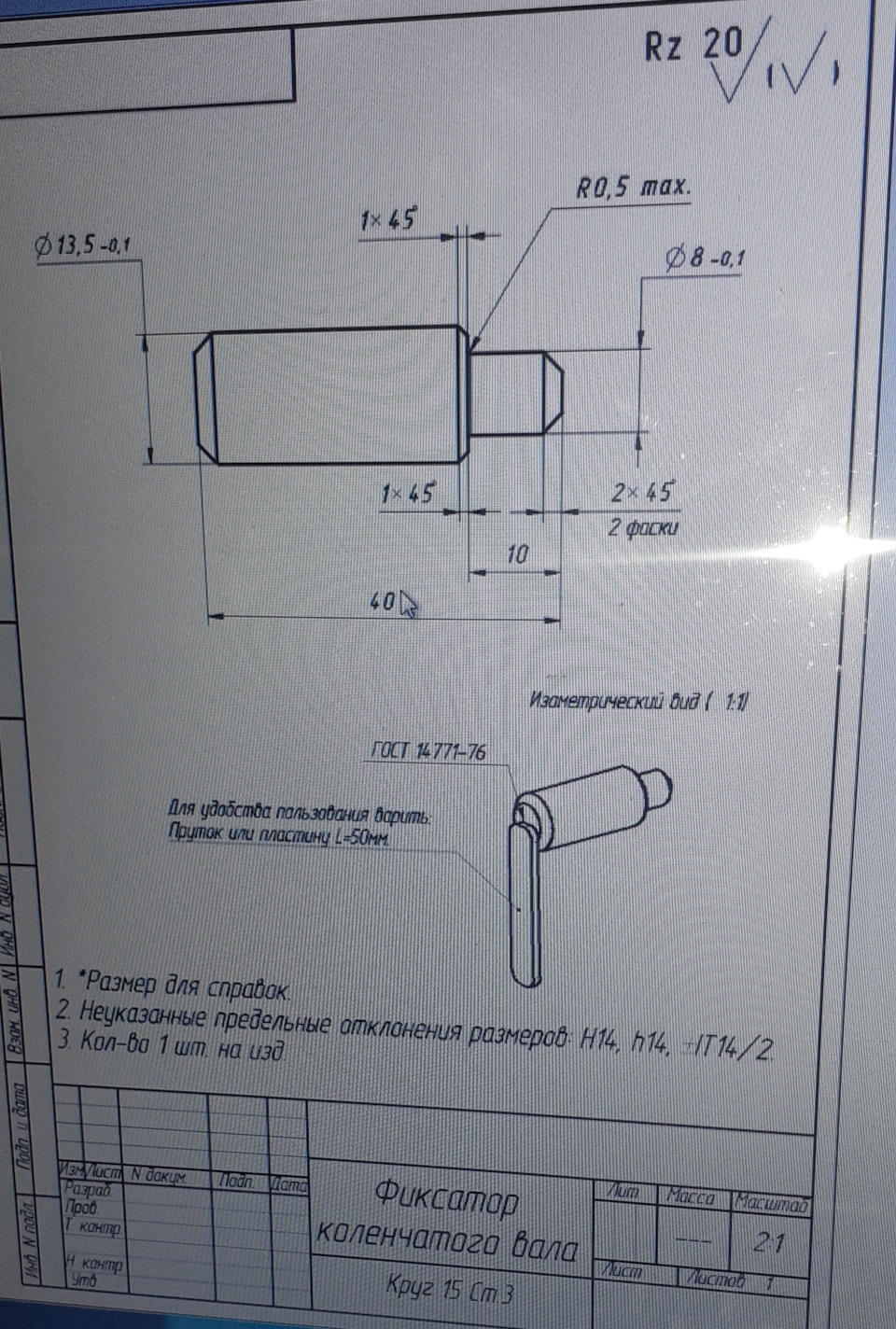

Палець стопора маховика, виточив знайомий токар за 2 хв.
Фторопластові кільця впускного та випускного розподільних валів11317587757 ( оригінал), 080739 ( заміна), встановив нові./>
Нові пробки на головки 2х болтів 11117526568 (оригінал), 16782 (заміна).
Нові сальники колінвала:
— передній 61х75х8, 11117568244 заміна).
— задній 85х105х8, 11117568263 (оригінал), 0514A2 (заміна).

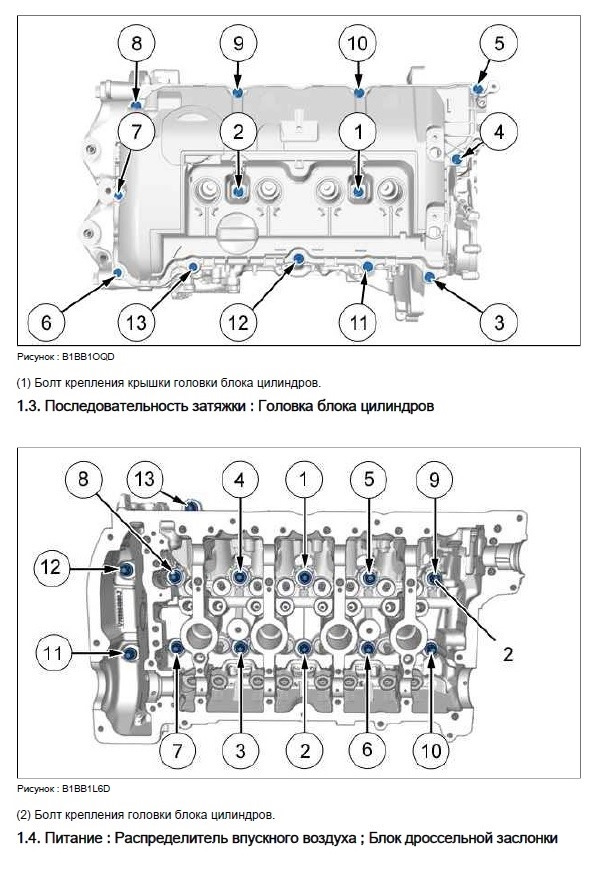

Нові болти ГБЦ 11127560274 (оригінал), 0204C1 (заміна) > Новісвічки запалювання.
Нові ущільнення паливних форсунок:
— 14, 74х8, 54х3, 1; Elring 454.070 - 14, 58 х7, 52х3, 53; Elring893.889
Новий ланцюг ГРМ (комплект) Swag 62949345.
Новий масляний фільтр Blue Print ADF122102.
Нова прокладка випускного колектора Victor Reinz 71-412 .
Нова прокладка клапанної кришки Corteco 415376P
Прокладка впускного колектора Elring 895.440
Паразитний ролик INA 532 0676 10.
Прокладка вакуумний насос Elring 751.830
Прокладка корпусу масляного фільтра Elring 473.830
