Сьогодні ввечері встановив AUX у підлокітник) Вирішивзробити це вже давно але все як то руки не доходили того часу небуло) Для всього мені знадобилося:- саме гніздо AUX (замовив наекзісті 4 762 406)
— 5 м дроту перетином 0.75мм
— термоусадки
— піни взяв від блока живлення до комп'ютерного дискетника 7 шт.Думаю, що з гніздом разом прийде і сама рамка для встановлення впідлокітник, але на жаль прийшло тільки саме гніздо! .. Потім нафорумі побачив номер гнізда в рамці (5135689) але вже булопізно і потрібно було виходити з чого у мене було) Спочаткупідготував проводку:провід 5м порізав на три однакові шматки, припаяв з одного кінця фішку від дискетника (вона чітко підходитьдо гнізда AUX - чому я був дуже радий), з іншого кінця припаяв саміпіни які заздалегідь дістав з аналогічної фішки.
Розібрав все, що мені знадобилося (на фотках все видно)
Піни у фішку магнітоли вставив без особливих проблем (потрібнотільки переконається що до кінця просунув) 17 правий 18 лівий і 6земля!
У мене вийшло так червоний-лівий, жовтий — правий, чорний-земля
гнізді так як і було у фішці від дискетника - два центральні чорніпроводки - земля, червоний - лівий, жовтий - правий! Саме гніздопродзвонив за допомогою тестера) (на самому гнізді 1 - правасторона, 2, 3-земля, 4 - ліва сторона)

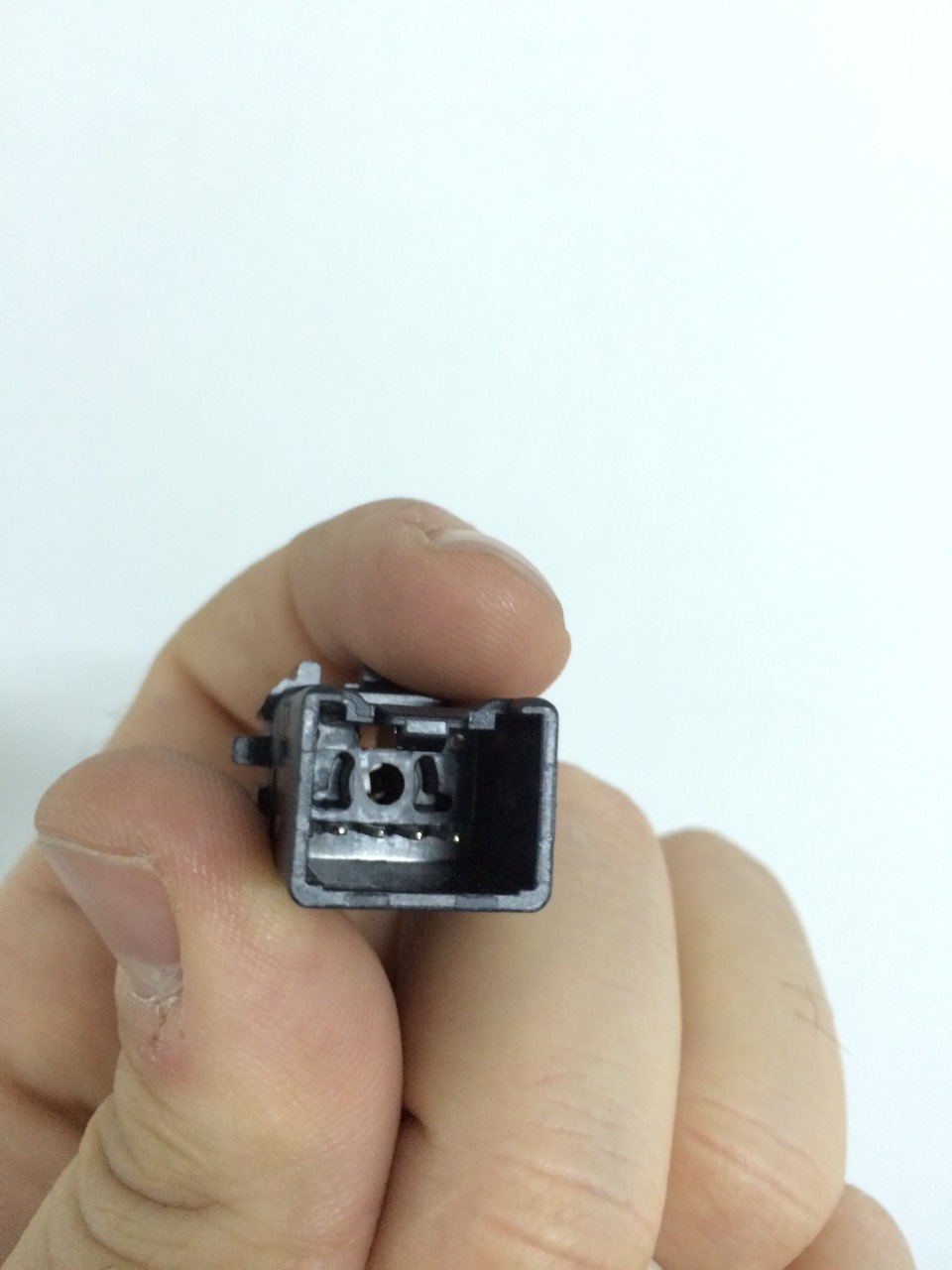

Гніздо зі знятою металевою кришечкою

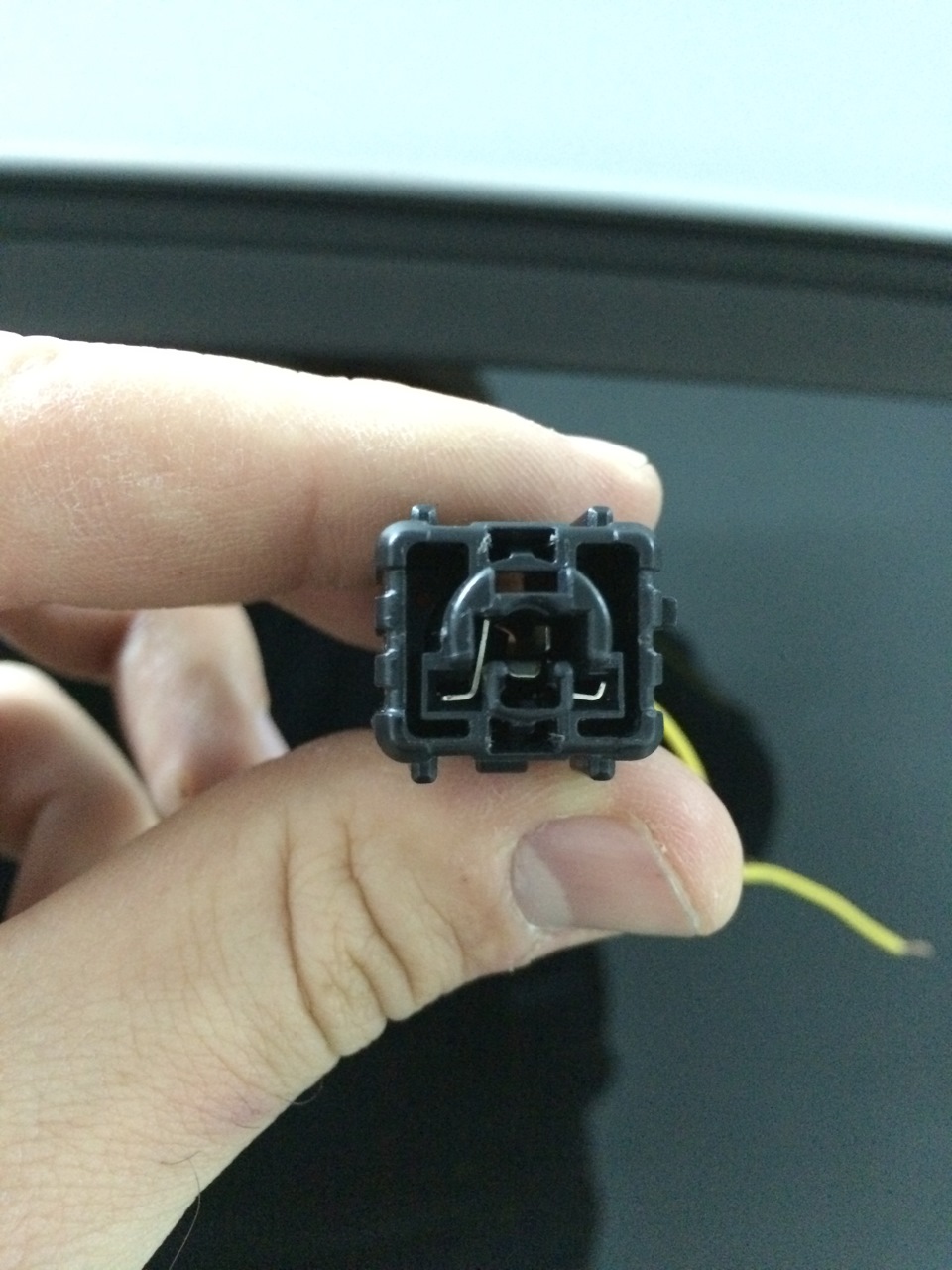

Зворотний бік гнізда, піни

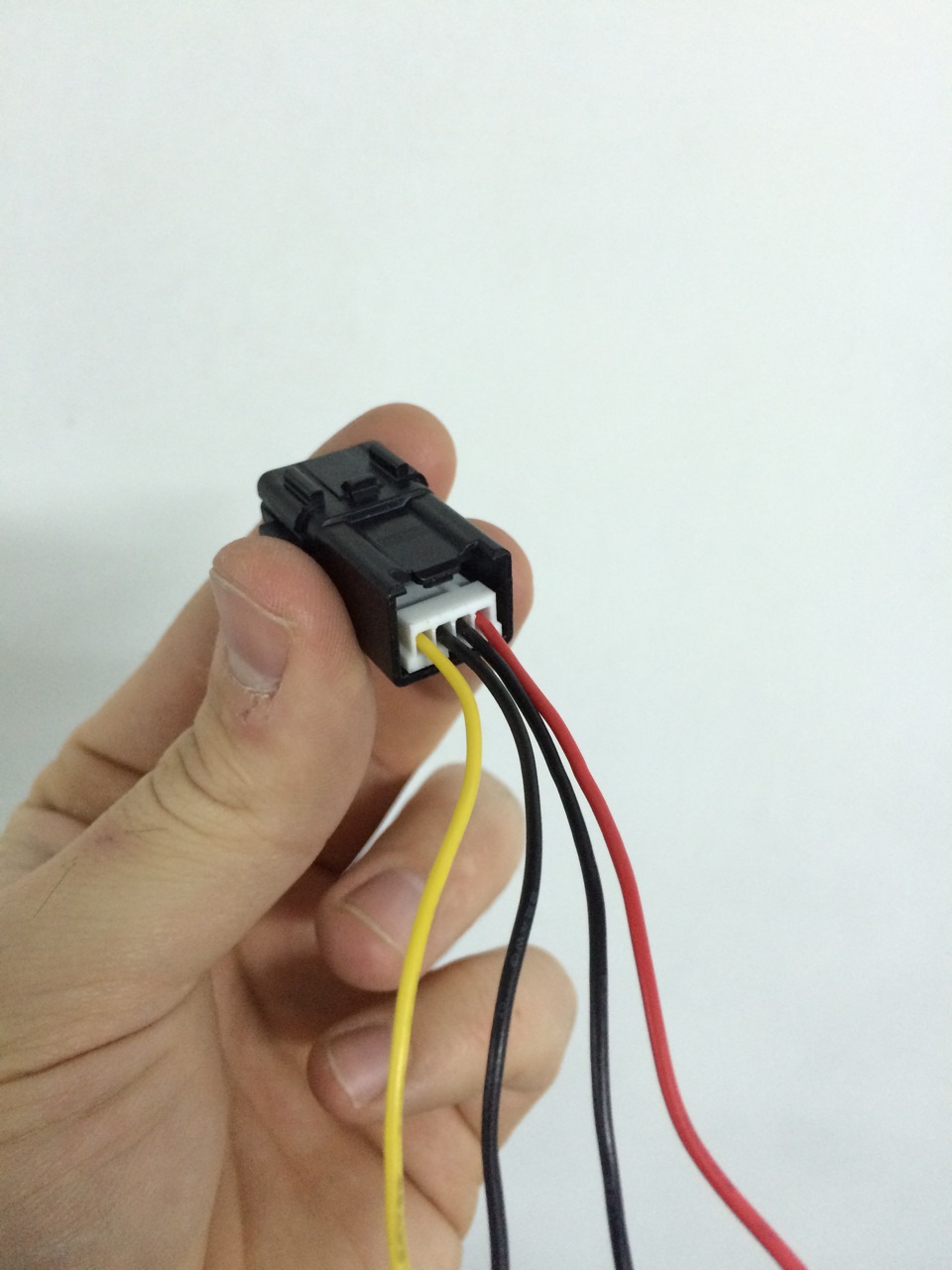

Ідеально підходить штекер від дискетника! і не треба ламати головуі платити божевільні гроші за оригінальну проводку!

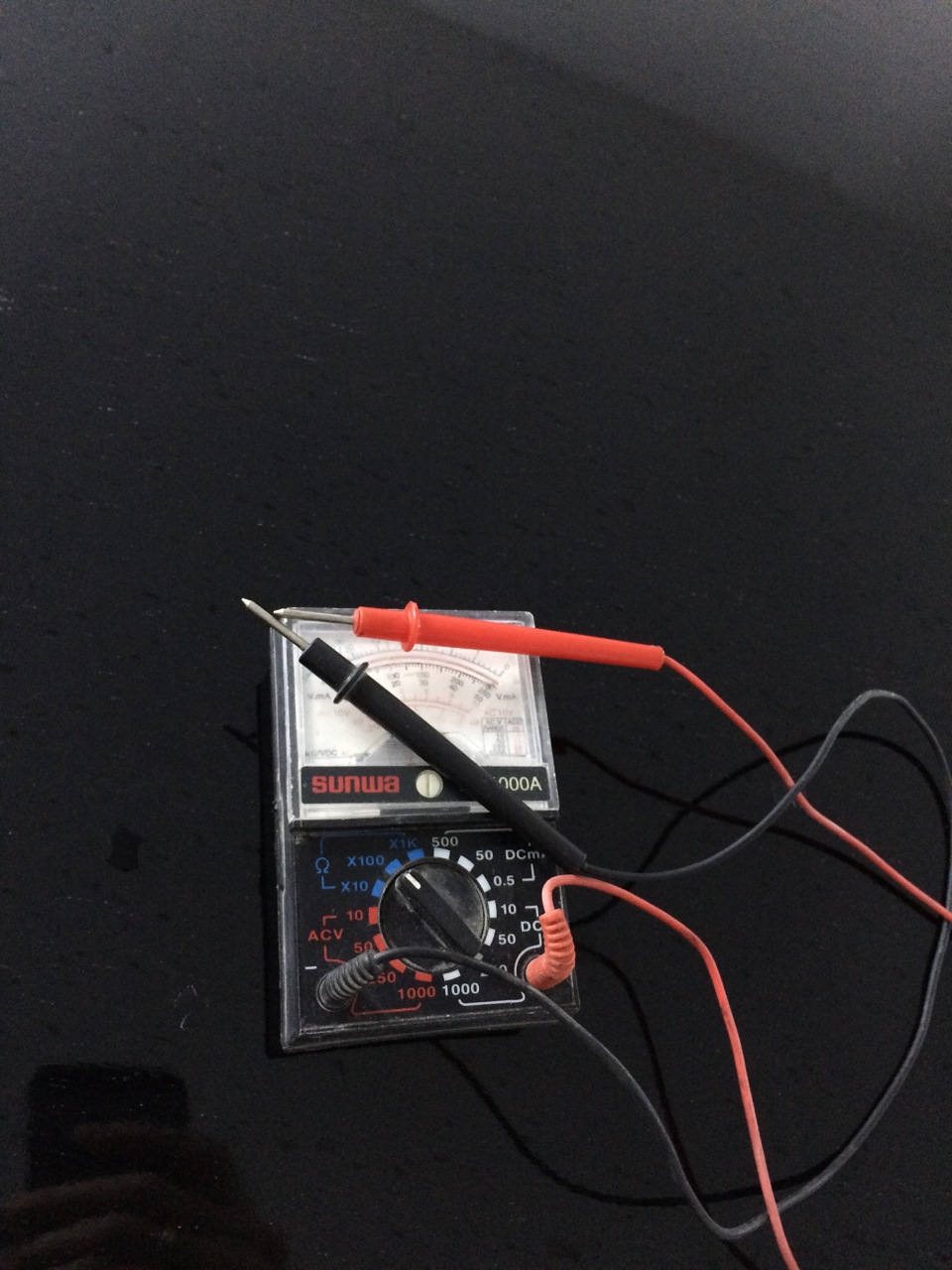

Тестер)

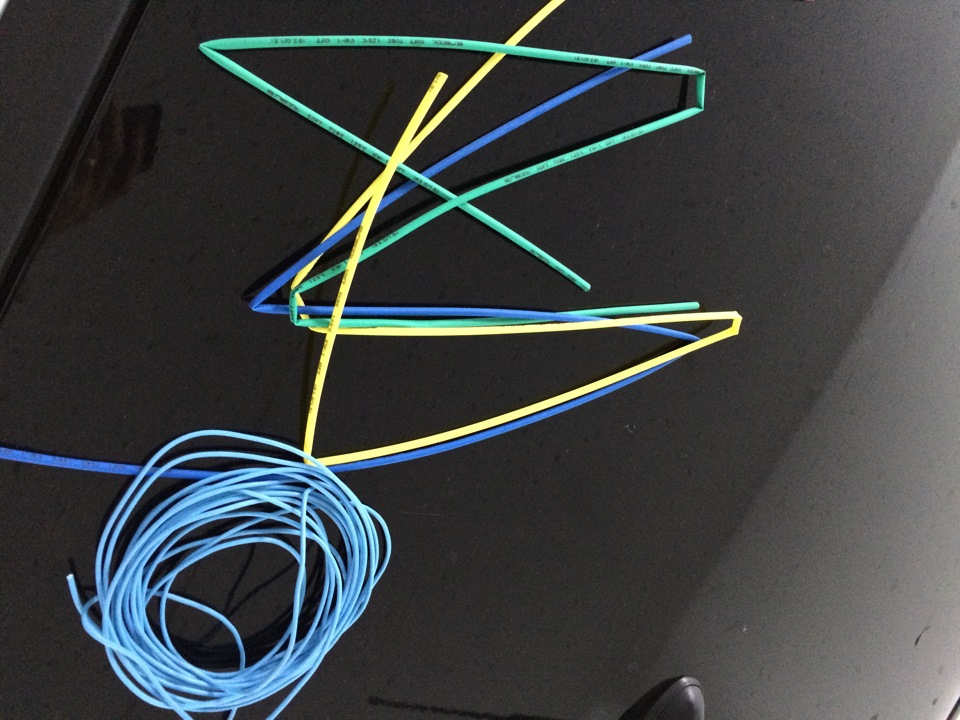

Провід + термоусадка
Процес розбирання)
Процкс розбирання
Обидва кінці
Ось що вийшло) Майже оригінал) )))
17, 18 і 6 земля
Переконаємося що піни дійшли до кінця! 17, 18 на місці
6 на місці
Зафіксував дроти до основного джгута
Пістолет для термоклею
Колгоспик) Приклеяв зсередини гніздо
І функціонал не втратив)
Ось що вийшло
Вуаля все працює! ))
Найважче для мене було протягнути проводку до підлокітника)Особливо складно дався відрізок під нішою в самому підлокітнику)але і це я подужав)
>
Бо я не хотів купувати ще одне гніздо з рамкою — довелося трохипобити) як на мене вийшло не погано — все одно не на увазізнаходиться, а в закритому підлокітнику) Вирізав дірку в стоковезаглушці і приклеїв термоклеєм зсередини гніздо! Всі зібрав! І тутнастав кульмінаційний момент — підключив телефон до гніздаактивував аудіовихід і все заробило! » Я задоволений!
Як все вийшло дивіться, критикуйте)))
Якщо є питання звертайтесь)
За палець нагору буду вдячний)
Коментарі18
І що досить розібрати для того щоб протягнути провід? Судячи з фото, зняті підсклянники і планка з обігрівами?
Я зняв підсклянники, блок управління кліматом, кожух навколо ручки КПП ну і голову звичайно) і начебто все)))
Спасибі!) Чекаю планку і реалізовуватиму))) Ось тільки питання нижче ще актуальне. Як бути з зайвим проводом землі з боку роз'єму?
Так правильно зрозумів!) У 5135689 йде планка з ауксом і місцем під юсб) Я з'єднав дві землі разом і все працює, перешкод немає) Розбирати все просто там) У ютубі або на драйві можна легко знайти гайди з розбирання панелі) якщо будуть питання задавай...
Зібрався зробити теж саме!) Я правильно зрозумів що в планці 5135689 вже стоїть гніздо AUX і місце для USB (яке переставити з наявної планки)? І по гнізду від дискетника - 2і3 це земля, їх спаяти разом або один можна видалити Ще б знайти мануальчик з...
Красава! А я просто шнур аух узяв(подовжувач) і також підключив))) а інший кінець кинув у бардачок))
Спасибо)Я спочатку теж думав у бардачку) але потім вирішив що в підлокітнику зручніше буде) Повзаю так подивлюся як буде)
Як активував aux? На своїй утримував кнопку aux нічого не сталося, може є інший варіант? Хочу підключити ТБ…
Якщо AUX не активовано, то його потрібно активувати через роз'єм (прошити)
Класно все зробив і звіт чудовий!
Дякую Макс)
Що тут скажеш-супер! І фотозвіт докладний! У мене на магнітолі є кнопка AUX, але виходу немає! (
За стандартом вона музику з флешки включає (принаймні у фокусі). USB роз'єм начебто є у всіх. Правда в когось у бардачку а у когось у підлокітнику (як і в мене).
Виходу на наших машинах ні в кого немає із заводу( Хоча можливість підключити є)
Тож вставив собі три піна, але вивів у бардачок.
Тож як варіант) Мені здалося, що в підлокітнику буде зручніше)
Як я зрозумів у магнітолі вже був активований аукс?
Так абсолютно вірно) Машина лютий 2011 року)
